传导骚扰测试 （Conducted Emission，简称CE）是电磁兼容（EMC）领域中电磁干扰（EMI） 测试的核心项目之一。它与我们之前讨论的抗扰度（EMS） 测试（如ESD、EFT、Surge）不同，前者考察设备受干扰的能力，而传导骚扰测试考察的是设备自身对外界产生的干扰。
简单来说，这项测试要回答的问题是：设备通过自身的电源线、信号线等线缆，向公共电网或外部电路传导了多少"电磁垃圾"？这些垃圾会不会污染电网，导致同一电网上其他设备（如收音机、医疗设备、精密仪器）工作异常？
🔌 一、传导骚扰的本质
传导骚扰 是指电子设备在工作时，通过其电源端口、信号端口或控制端口，沿着导体（电线、电缆）向外发射的电磁干扰。
-
能量特性 ：这种干扰以电压或电流的形式存在，沿着导线传导。
-
频率范围 ：典型的传导骚扰测试频率范围为 150 kHz ~ 30 MHz。
-
为什么是 150 kHz 起？因为低于此频率的干扰主要由电力系统的谐波（如IEC 61000-3-2）覆盖。
-
为什么是 30 MHz 止 ？因为当频率高于30 MHz时，导线的长度相对于波长变得很大，干扰更容易通过辐射 方式传播出去，这部分由**辐射发射（RE）**测试覆盖。
-
-
干扰来源：主要来自设备内部的开关电源、数字电路、时钟发生器、晶振等。这些电路在工作时产生的高频电流谐波，会沿着电源线反向传导回电网。
二、两种主要的干扰模式
在传导骚扰测试中，我们主要关注两种模式的干扰：
-
差模干扰
-
路径 ：干扰信号在火线（L）和零线（N）之间流动，与有用信号路径一致。
-
产生原因：主要由开关电源的一次侧电流脉动、整流回路引起。
-
特点：频率相对较低（通常 <1 MHz），与负载电流大小直接相关。
-
-
共模干扰
-
路径 ：干扰信号在火线（L）或零线（N）与地线（PE）之间流动，方向相同，通过杂散电容或对地阻抗形成回路。
-
产生原因：主要由开关电源的开关管与散热器之间的寄生电容、变压器绕组间的分布电容引起。高频电压通过这些电容耦合到地，形成共模电流。
-
特点 ：频率较高（通常 >1 MHz），是传导骚扰测试中最难处理的部分，也是辐射发射的主要来源。
-
三、核心标准与测试限值
传导骚扰测试的核心标准是 CISPR 11 、CISPR 14-1 、CISPR 15 、CISPR 32 等产品标准。这些标准都引用了相同的测量方法，但规定了不同的限值。
1. 典型的测试限值（以CISPR 32 Class B为例）
Class B（住宅环境）的限值比Class A（工业环境）更严格。以下是在 准峰值（QP） 和 平均值（AV） 检波方式下的典型限值：
| 频率范围 （MHz） | Class B 准峰值 （QP） 限值 （dBμV） | Class B 平均值 （AV） 限值 （dBμV） |
|---|---|---|
| 0.15 ~ 0.50 | 66 ~ 56 （随频率对数下降） | 56 ~ 46 （随频率对数下降） |
| 0.50 ~ 5 | 56 | 46 |
| 5 ~ 30 | 60 | 50 |
注：
-
dBμV：分贝微伏，是电压的对数表示。0 dBμV = 1 μV。
-
准峰值（QP）：模拟人耳对干扰噪声的主观感受，响应时间较慢，用于评价干扰的 annoyance 程度。
-
平均值（AV）：取信号的平均值，对连续稳定的窄带干扰敏感，常用于判断干扰源的性质。
🛠️ 四、测试布置与核心设备

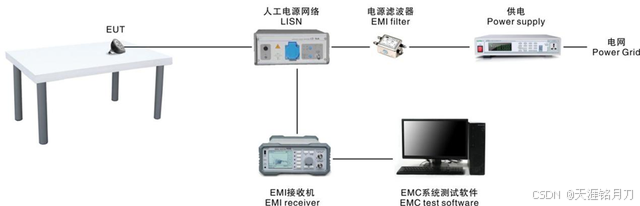

传导骚扰测试在屏蔽室内进行，以防止环境中的背景噪声影响测量结果。核心设备包括：
-
人工电源网络（AMN，Artificial Mains Network） ，也称 LISN（Line Impedance Stabilization Network，线路阻抗稳定网络）。
-
作用一（阻抗稳定） ：电网在不同位置的阻抗是未知且变化的。LISN 在规定的频率范围内（如 150kHz-30MHz）向受试设备提供一个稳定的、标准化的阻抗（通常为50Ω），确保不同实验室的测试结果具有可比性。
-
作用二（隔离电网）：LISN 内置低通滤波器，阻止设备产生的射频骚扰进入公共电网，同时阻止电网中的背景噪声进入测量接收机，保证测量的是设备自身的骚扰。
-
作用三（提取信号）：LISN 将电源线上的射频骚扰电压耦合出来，送到 EMI 接收机进行测量。
-
-
EMI测试接收机
- 本质上是经过特殊设计的、符合CISPR 16-1-1标准的超外差式接收机。它可以精确测量信号的幅度，并能切换不同的检波器（QP、AV、PK）。
-

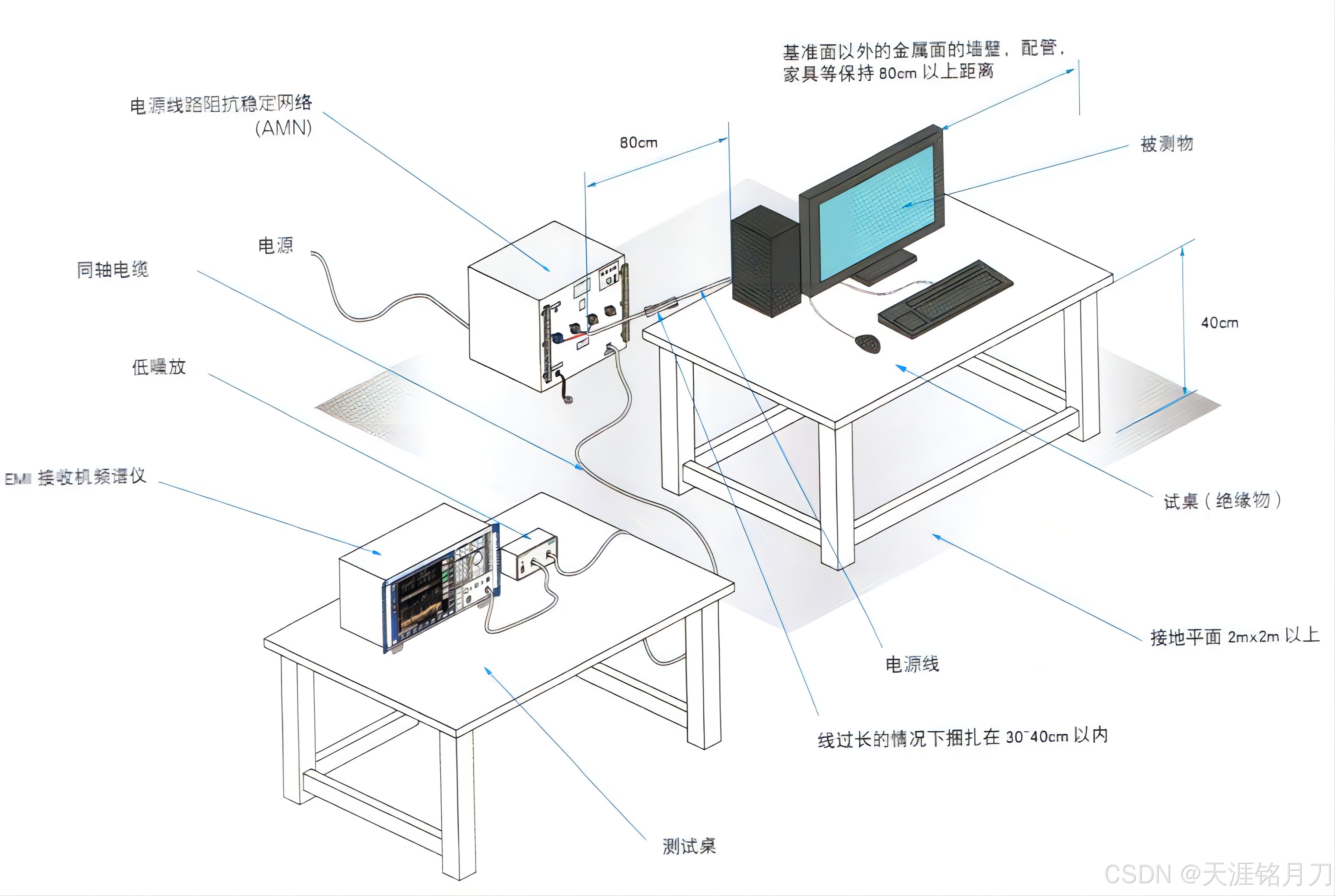

测试布置
-
接地平板：设备放置在水平金属接地平板上（通常大于2m x 2m），以模拟实际安装环境。
-
线缆布置：设备的电源线应保持一定长度（通常为1m），多余部分应来回折叠成30-40cm长的线束，不得盘绕，以避免产生额外的耦合。
-
五、干扰的判定与分析

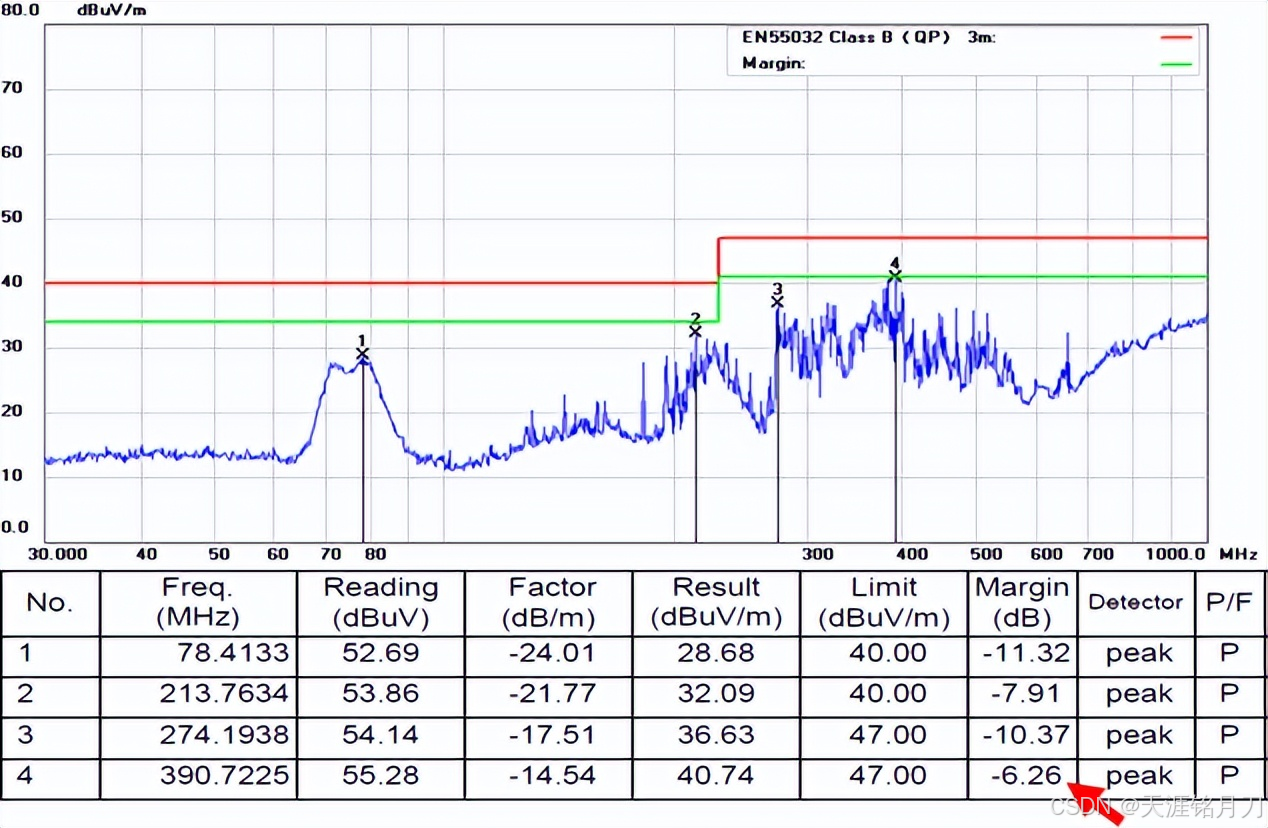

在测试过程中，频谱仪上会显示出设备的骚扰电平曲线。判断是否符合标准，需要看这个曲线是否在标准限值线以下。
-
如果超标：说明设备的传导骚扰过大，需要整改。
-
频谱分析：工程师通过观察超标点的频率和幅度，可以初步判断干扰源：
-
窄带尖峰：通常来自时钟信号、晶振及其谐波。
-
宽带包络：通常来自开关电源的开关频率及其谐波，或者电刷火花。
-
六、常见的应对策略
当传导骚扰测试超标时，通常从以下三个方面进行优化：
1. 电源线滤波（最直接有效）
在设备的电源入口处安装电源线滤波器。一个典型的EMC滤波器包含：
-
共模扼流圈：两个绕在同一磁环上的线圈。对差模信号（L-N）产生的磁场相互抵消，呈现低阻抗；对共模信号（L/N-PE）产生的磁场相互叠加，呈现高阻抗，从而抑制共模干扰。
-
X电容 ：接在L-N之间的电容，用于抑制差模干扰。
-
Y电容 ：接在L/N与PE（地）之间的电容，用于抑制共模干扰，并为共模电流提供回地的低阻抗路径。
2. PCB布局优化
-
减小环路面积：电源电路中的高频电流回路（如开关管、变压器、整流二极管构成的环路）面积要尽可能小，以减少辐射和传导。
-
增加去耦电容：在每个IC的电源引脚附近放置高频去耦电容（0.1μF或更小），减小高频电流的回流路径长度。
-
分层与接地：使用多层板，确保有完整的地平面，降低地阻抗。
3. 开关电源的改进
-
放缓开关边沿：在满足效率的前提下，适当增加栅极驱动电阻，减慢MOSFET的开关速度，可以显著降低高频谐波分量。
-
缓冲吸收电路：在开关管或整流二极管两端增加RC或RCD吸收电路，抑制开关瞬间产生的电压尖峰和振铃。
-
变压器屏蔽：在开关电源变压器的一二次侧之间增加铜箔屏蔽层并接地，可以有效减少通过寄生电容耦合的共模电流。
4. 线缆与屏蔽
-
使用屏蔽线：对于进出设备的信号线，如果传导骚扰严重，可以考虑使用屏蔽电缆，并将屏蔽层在设备入口处360度接地。
-
加装磁环：在电源线或信号线上套一个铁氧体磁环，可以有效吸收高频共模电流，将其转化为热量耗散掉。
