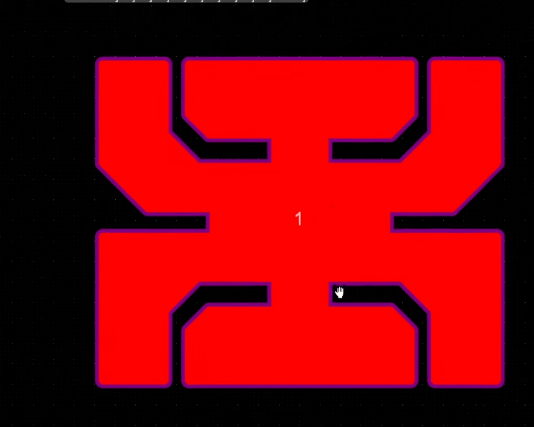

一、PCB焊盘

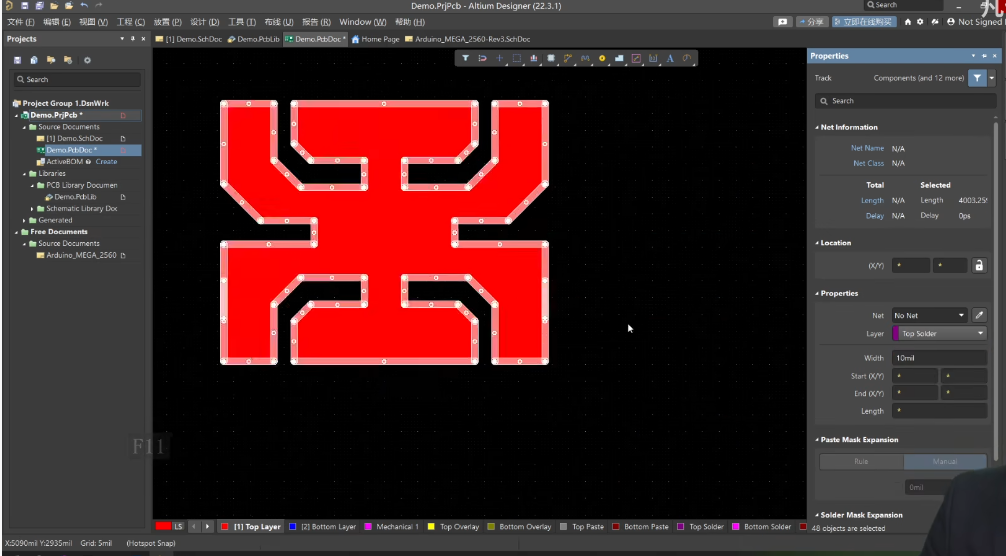

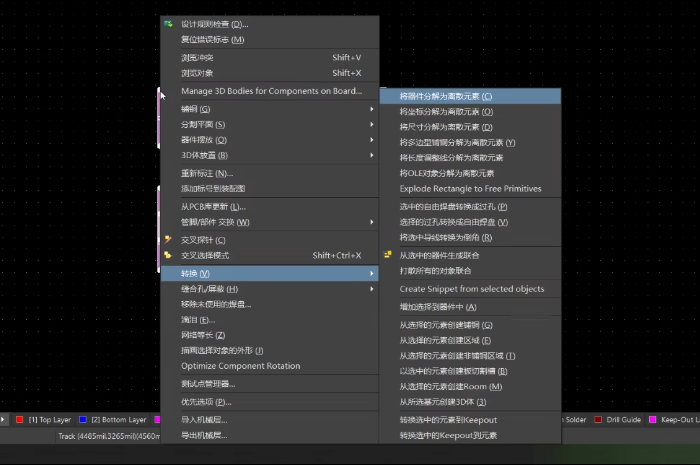

然后框选整个线条，按以下步骤生成铜皮。
二、管脚序号

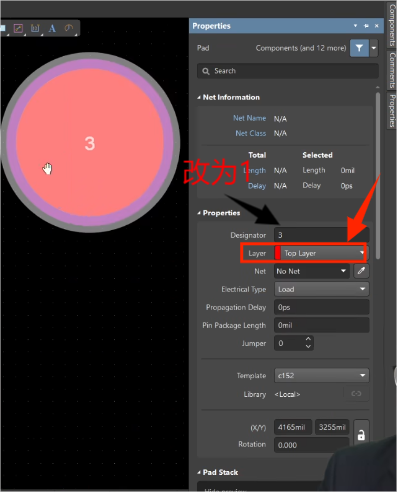

添加管脚序号，添加一个焊盘，将焊盘管脚改为1，TOP Layer。
四、元件阻焊
选中一根线，按Tab全选

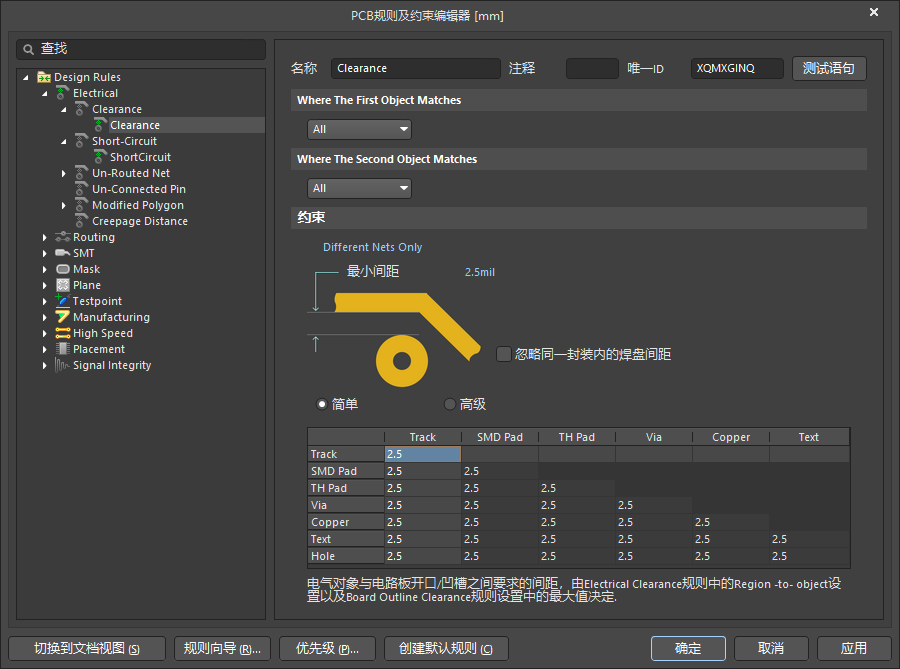

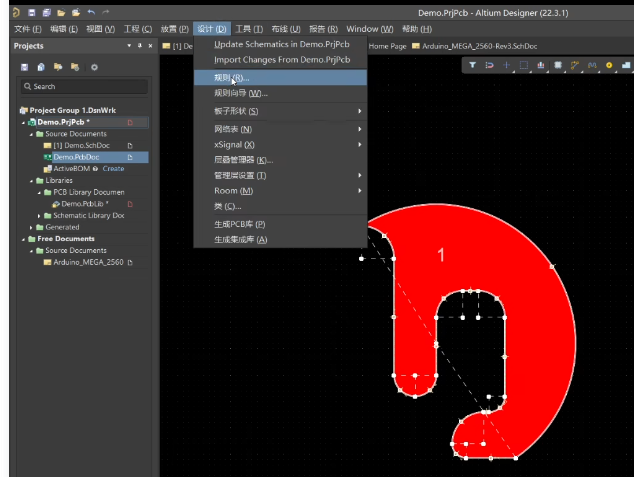

将间距改为2.5mil
出现内缩外扩的线条（先移动铜皮，可以发现里面的线，然后撤回，把如下图选中的线删除）

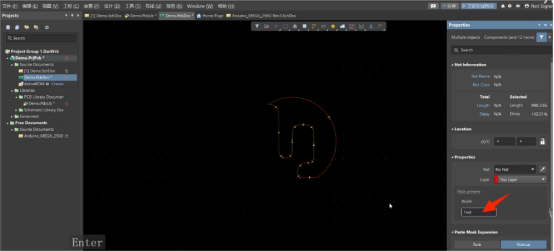

然后选中外面的线，把线宽改为1mil。

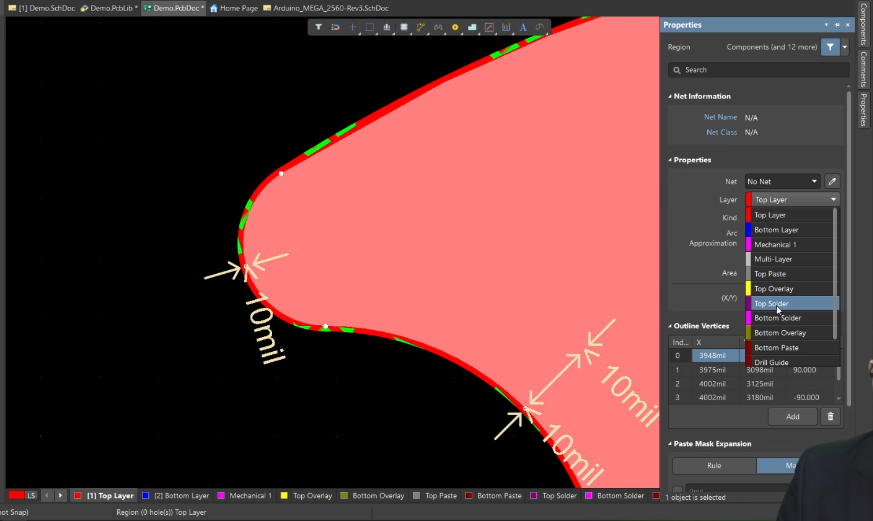

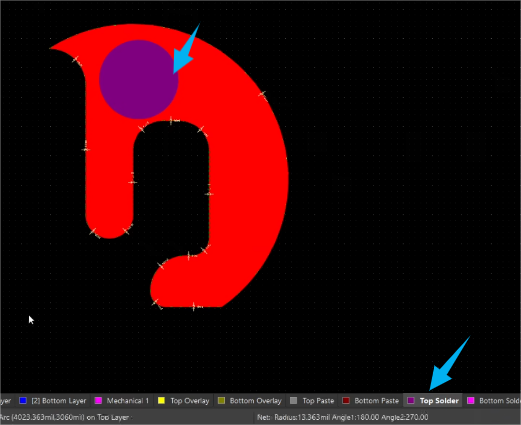

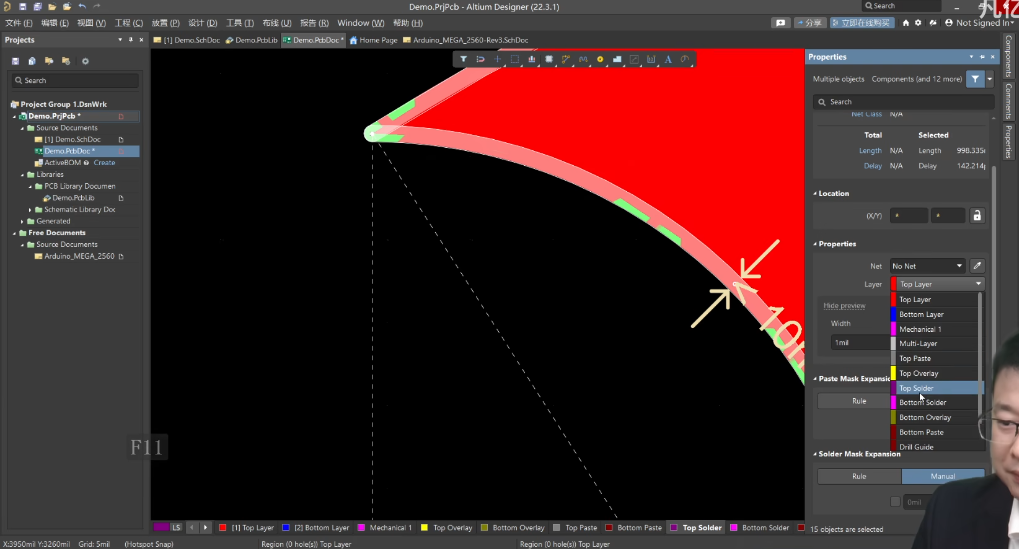

选中铜皮，切换到Top Solder层。
再次选中外围线条，把它删掉。

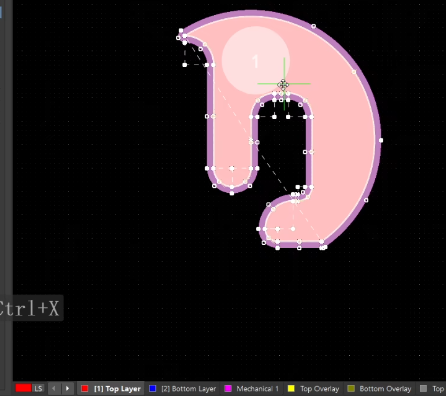

选中之后，Ctrl+X,剪切
回到Demo PcbLib。

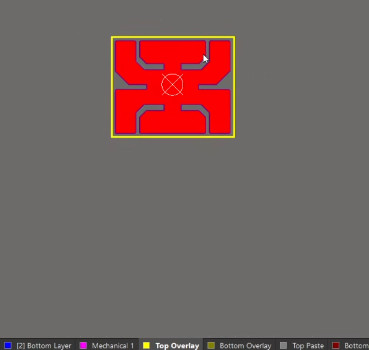

五、元件丝印

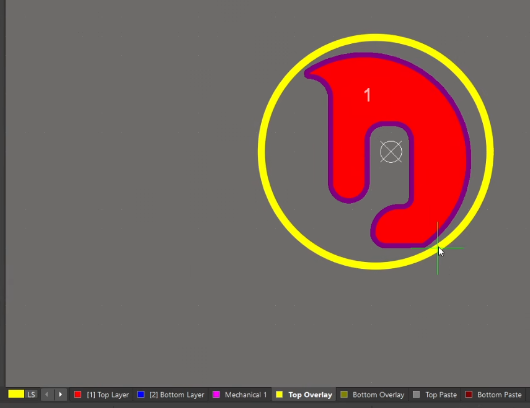

切换到Top Overiay,按P，选择圆
六、回顾

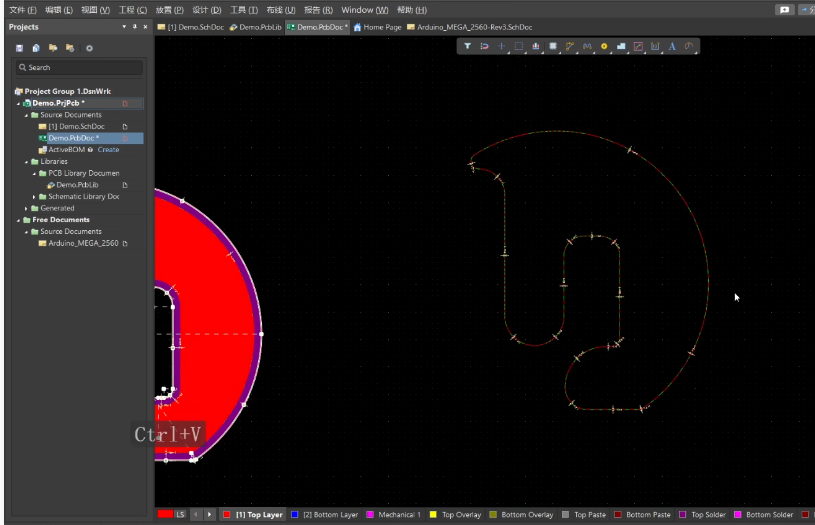

法一：选中外面的边框，复制粘贴
法二：选中外面的

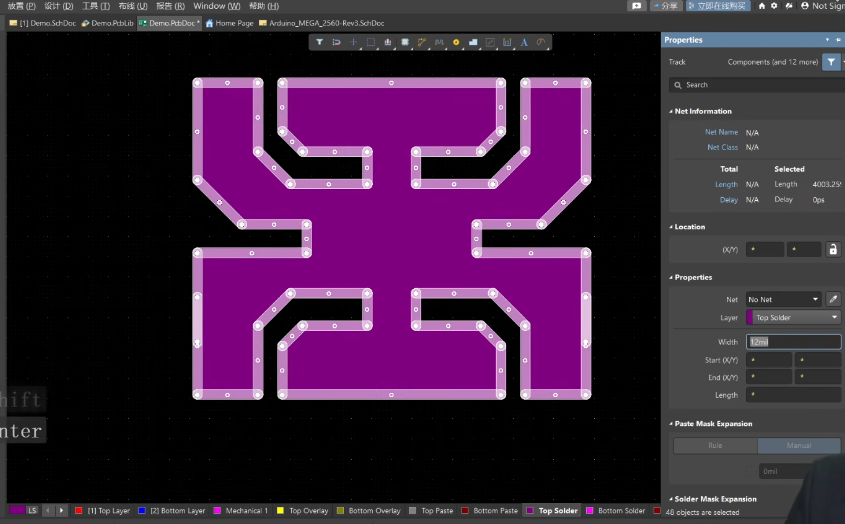

先把线条切换到Top Solder层
按T+V+E

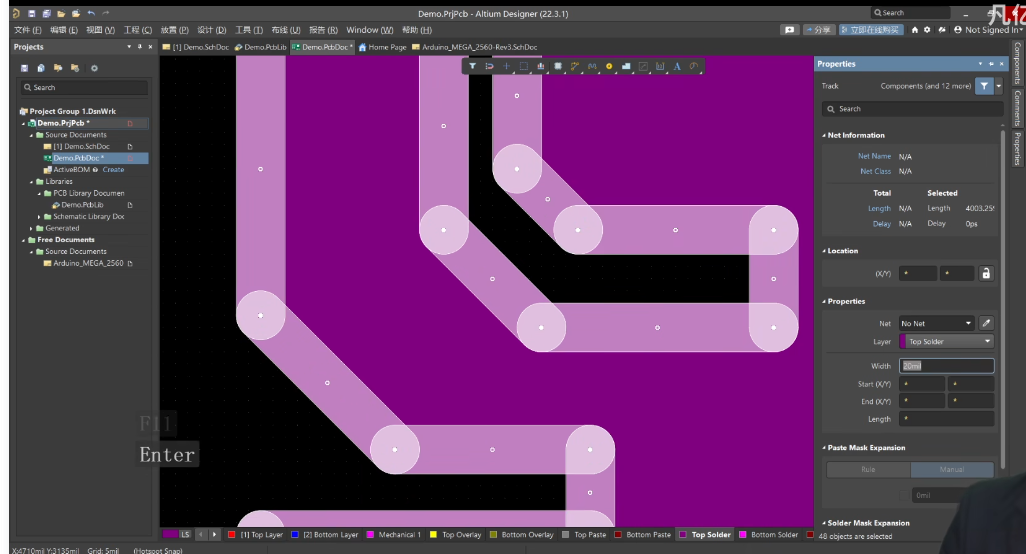

选中外面的线，改为8mil

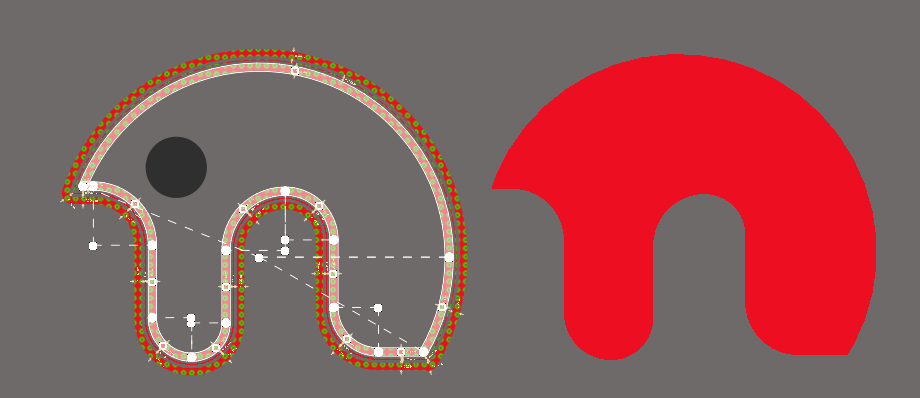

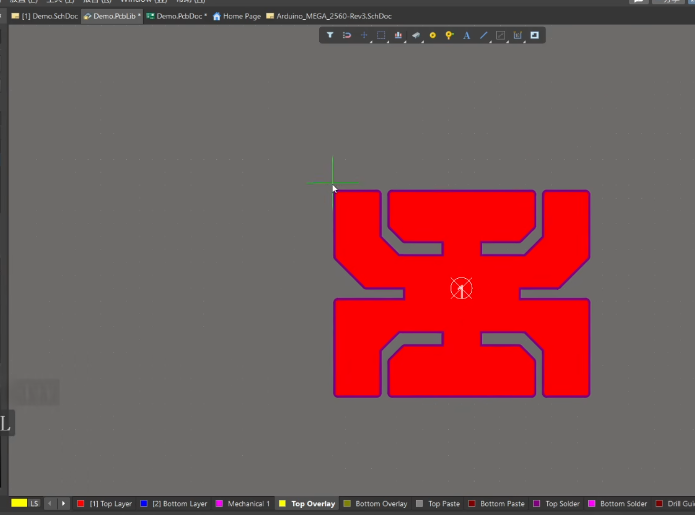

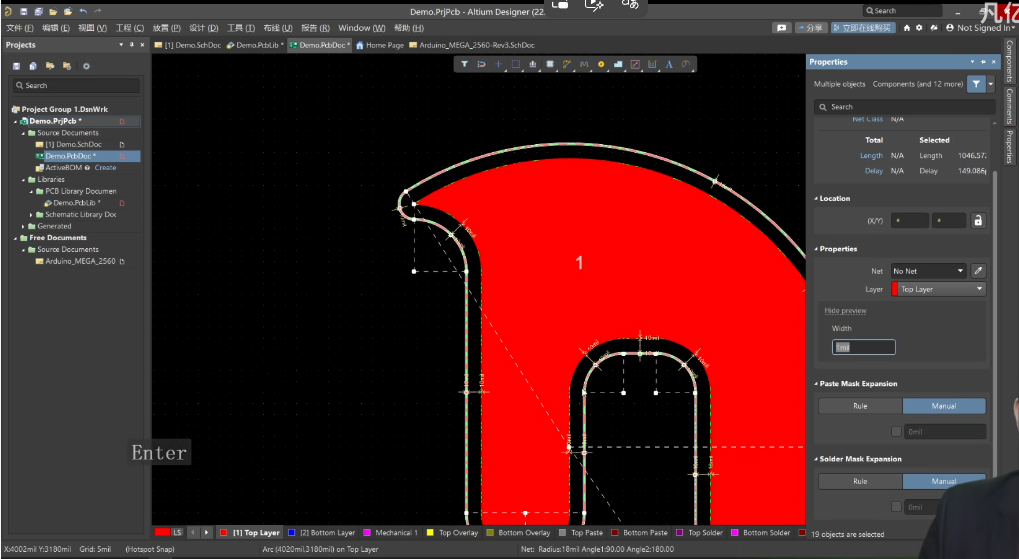

七、异形焊盘的创建

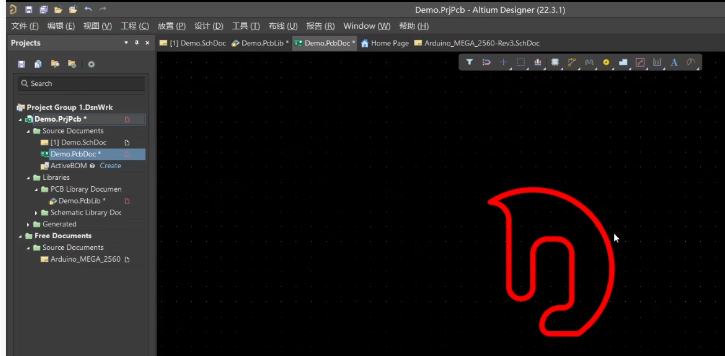

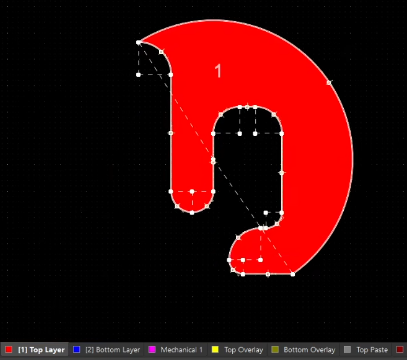

1、先画外形

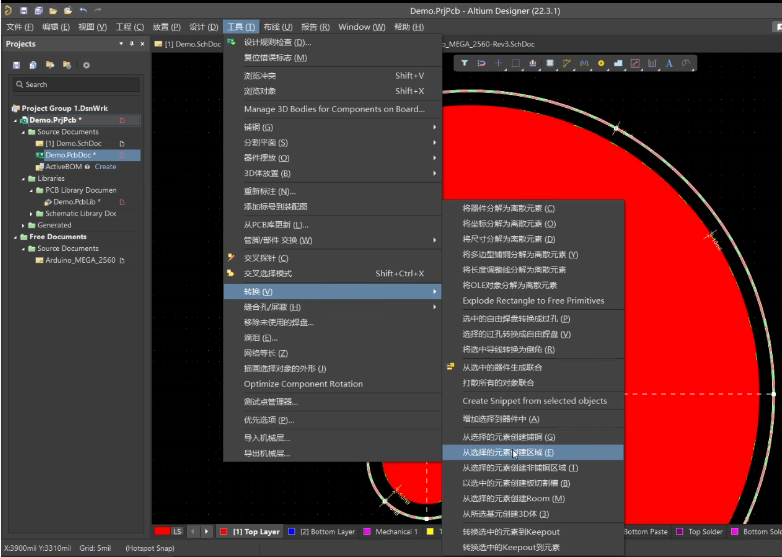

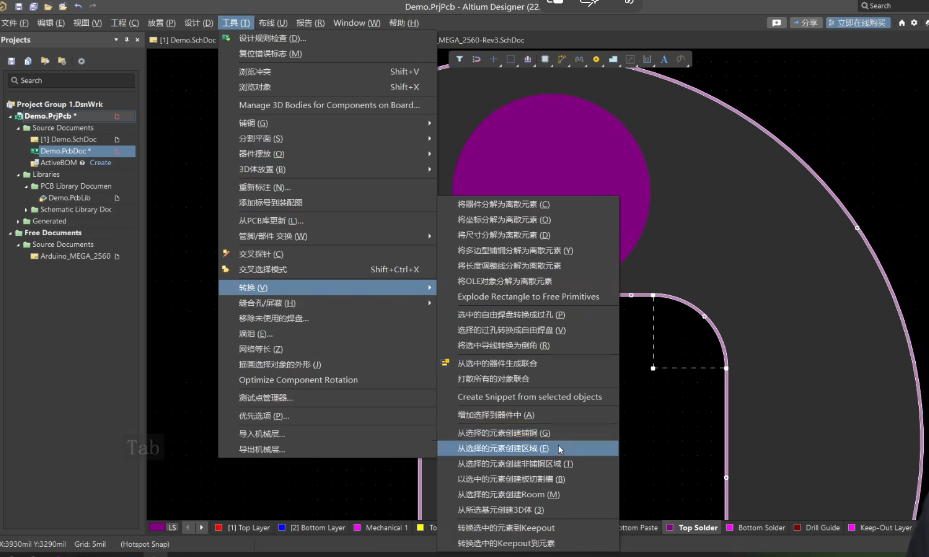

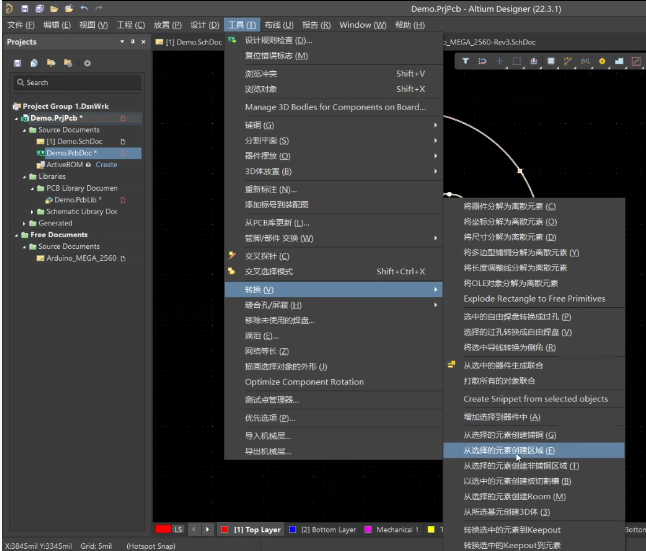

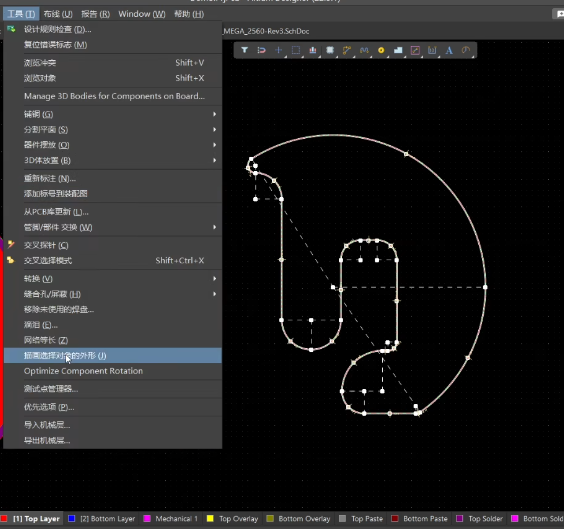

2、再点击工具+V+E,生成铜皮。

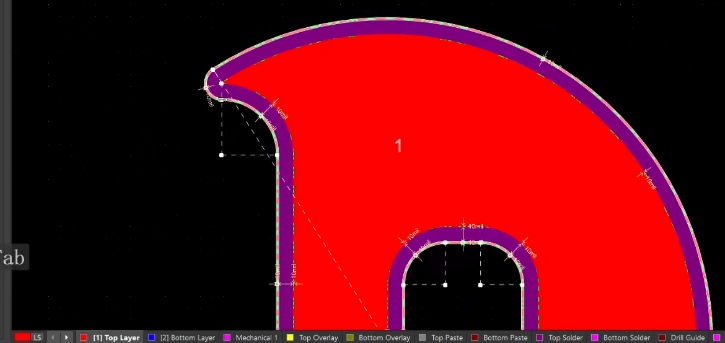

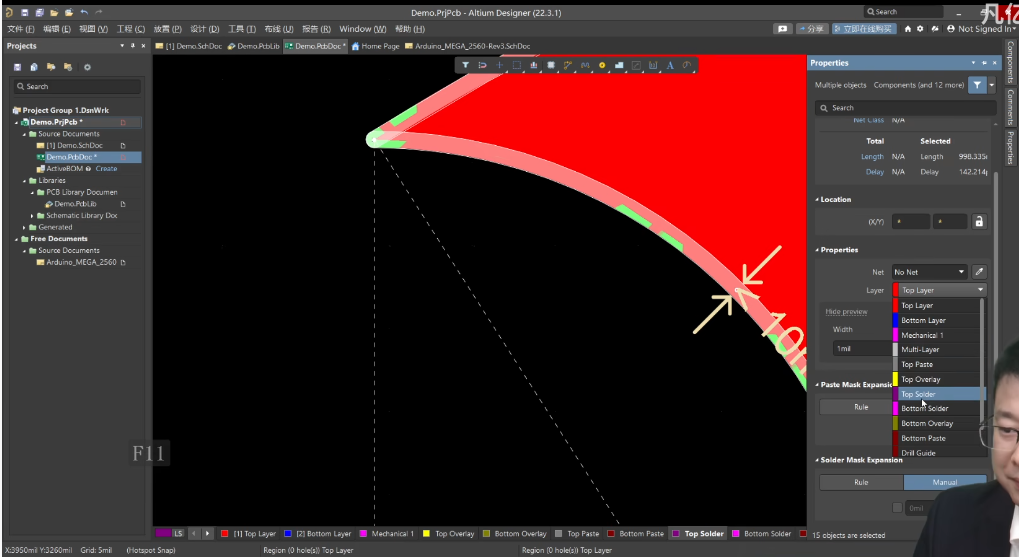

3、选中外框的某一段线，按Tab,切换到Top Solder层。

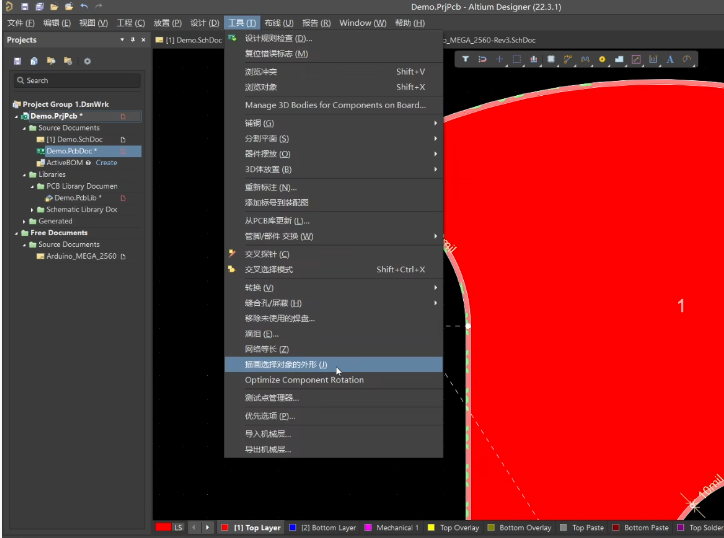

4、基于Top Solder层，按T+V+E

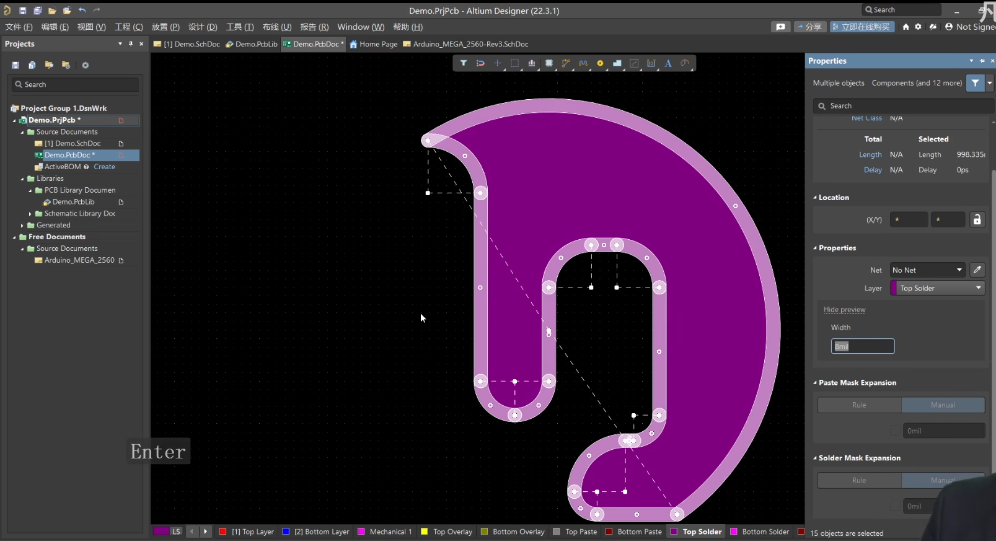

按中外边的线，按Shift（功能：取消一下中间的部分）,将线条改为12mil。
或者改大一点，改为12mil

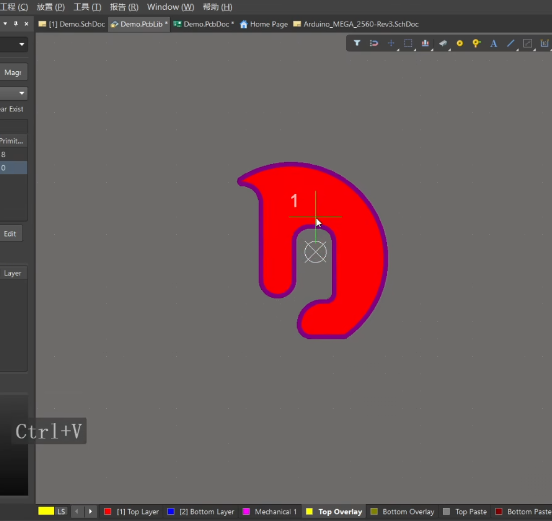

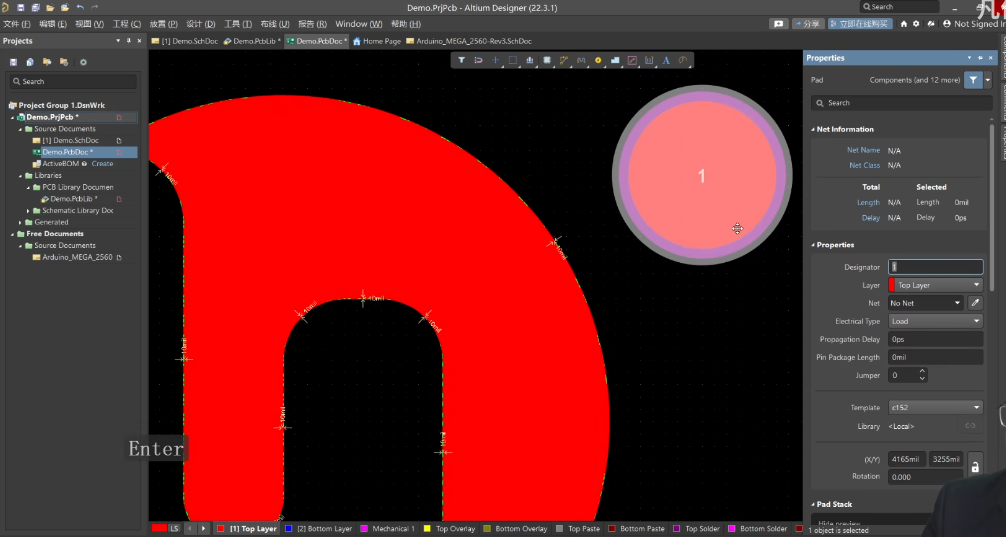

5、添加管脚号
添加一个焊盘，将焊盘管脚改为1，TOP Layer。
6、复制到Demo PcbLib
7、在外面添加一个框
