大家好～接着上一篇的分享，今天继续啃机械工业出版社的《计算机网络-自顶向下方法》（原书第7版），聚焦第1章「计算机网络和因特网」的1.2小节------网络边缘。

先问大家一个简单的问题：你用手机连Wi-Fi刷视频、用电脑插网线办公、用智能手表同步数据，这些设备"上网"的最后一步，是怎么连接到因特网核心的？家里的宽带、小区的光纤，又是怎么把数据传到我们设备上的？

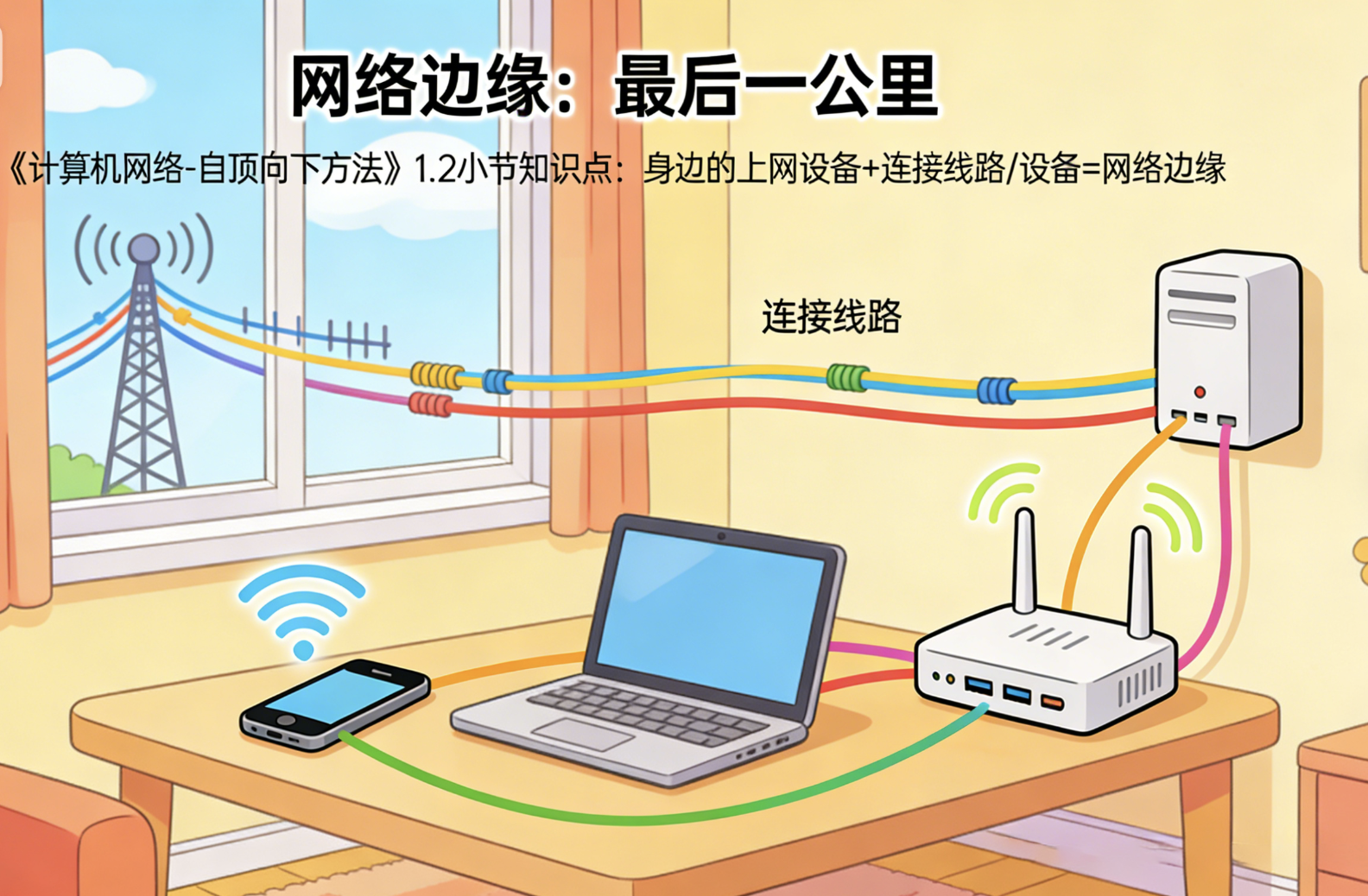

其实这些问题的答案，都在"网络边缘"这一节里。网络边缘，就是"我们身边的上网设备"和"连接这些设备到因特网的线路/设备"的集合------简单说，就是"上网的最后一公里"，离我们最近、最常用，却藏着很多容易混淆的概念。

本节依旧避开复杂公式，用生活化比喻拆解所有核心概念，搭配思维导图和流程图，帮大家快速理解、消化，让你发现：这些看似高深的知识点，其实每天都在我们身边用着～

先搞懂：网络边缘的"核心角色"------4个基础概念

在讲接入网和物理媒体之前，我们先明确4个核心角色，这是理解后续内容的基础，用"餐馆服务"类比，一看就懂：

1. 客户（client）：我们身边的"上网设备"------"餐馆里的食客"

客户（client），就是我们日常使用的、需要获取网络服务的端系统（比如手机、电脑、平板、智能手表）。它的核心作用是"发起请求"，就像餐馆里的食客，主动向服务员（服务器）点单（请求数据、服务）。

比如你用浏览器（客户端）访问网页，就是客户端向Web服务器发起"访问请求"；你用微信（客户端）发消息，就是客户端向微信服务器发起"发送请求"------所有我们主动操作的上网设备，都是客户（client）。

2. 服务器（server）：背后提供服务的"设备"------"餐馆里的厨师"

服务器（server），是专门为客户端提供服务、存储数据的端系统，比如Web服务器（存网页）、视频服务器（存短视频）、微信服务器（存聊天记录）。它的核心作用是"响应请求"，就像餐馆里的厨师，收到食客（客户端）的点单后，做出对应的菜品（返回数据、服务）。

服务器通常不会被我们直接操作，却一直处于"待命"状态，只要有客户端发起请求，就会立即响应------比如你刷短视频时，视频服务器会持续向你的手机（客户端）发送视频数据，让你能流畅观看。

3. 数据中心（data center）："服务器的聚集地"------"餐馆的后厨"

数据中心（data center），就是集中存放大量服务器的场所，相当于"服务器的大本营"。我们平时用的微信、淘宝、短视频APP，它们的服务器都集中在数据中心里，而不是单一的一台设备。

类比：数据中心就像餐馆的后厨，里面有很多厨师（服务器），分工合作，有的负责做凉菜（处理简单请求），有的负责做热菜（处理复杂请求），确保能同时响应成千上万的客户端请求------ 比如双11时， millions of用户同时逛淘宝，就是数据中心里的大量服务器在同时工作，保证网页不卡顿、支付不失败。

4. 边缘路由器（edge router）："上网的必经之门"------"餐馆的大门"

边缘路由器（edge router），是我们的客户端（上网设备）接入因特网的"最后一个中转站"，也是"网络边缘"和"因特网核心网络"的分界线。

简单说：你家的手机、电脑，不管通过Wi-Fi还是网线，最终都会连接到边缘路由器；边缘路由器再把你的请求，转发到因特网的核心网络，进而连接到数据中心的服务器------就像你去餐馆吃饭，必须先经过大门（边缘路由器），才能进入后厨（数据中心）找厨师（服务器）。

补充：IoT（Internet of Things）：物联网------"万物皆可上网"

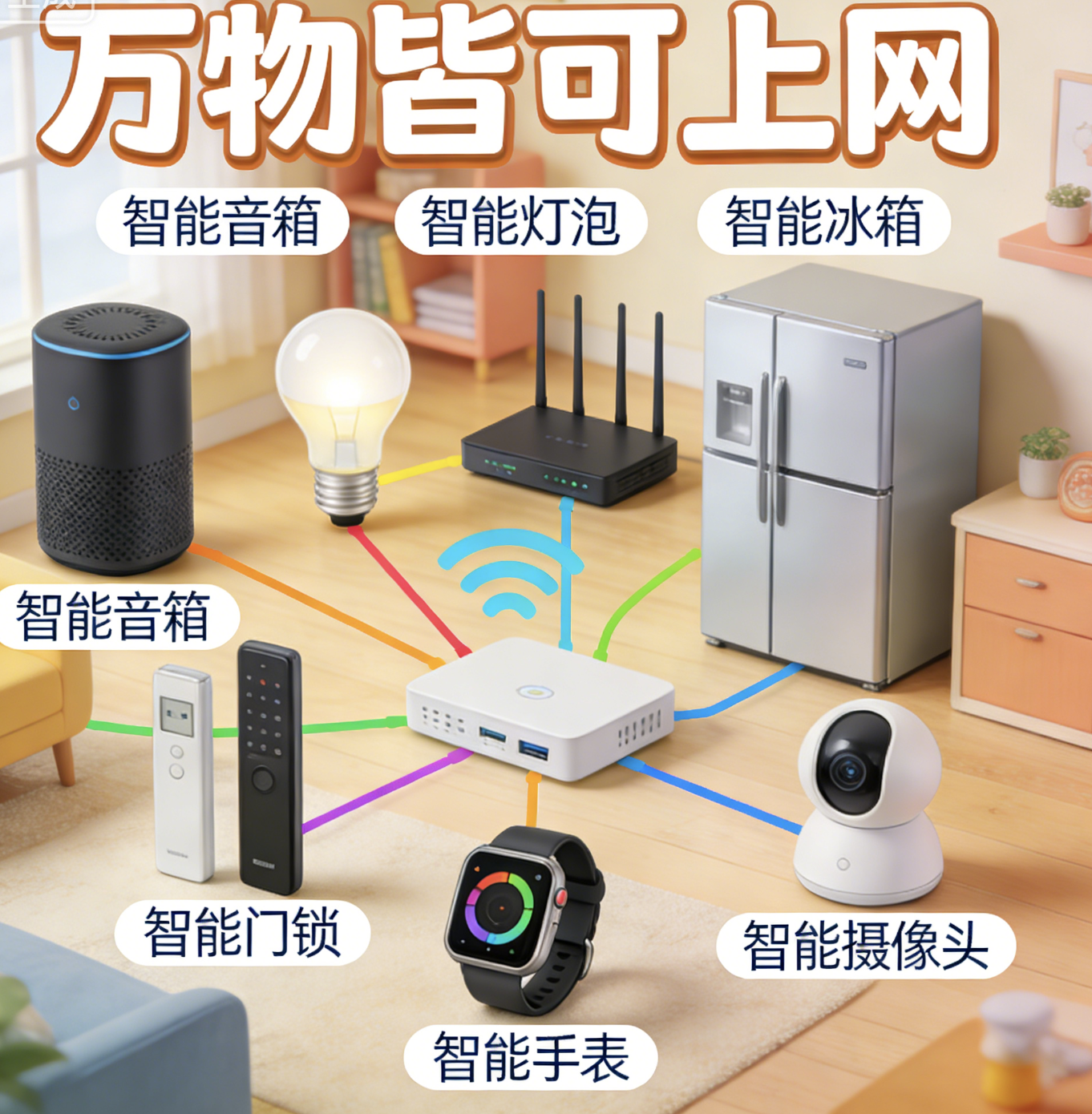

IoT（Internet of Things，物联网），其实就是"让所有非传统上网设备，都能接入因特网"。比如你家的智能空调（可以远程控制开关）、智能摄像头（可以远程查看）、智能手环（可以同步数据到手机），这些设备都是IoT设备，它们作为"客户端"，通过网络边缘接入因特网，实现"万物互联"。

我们每天用的智能设备，都是IoT的应用------这就是网络边缘的延伸，不再只有手机、电脑能上网，家里的各种家电、身边的智能设备，都能通过网络边缘连接到因特网。

1.2.1 接入网：上网的"最后一公里"，怎么连到边缘路由器？

搞懂了核心角色，接下来重点看1.2.1小节------接入网（access network）。

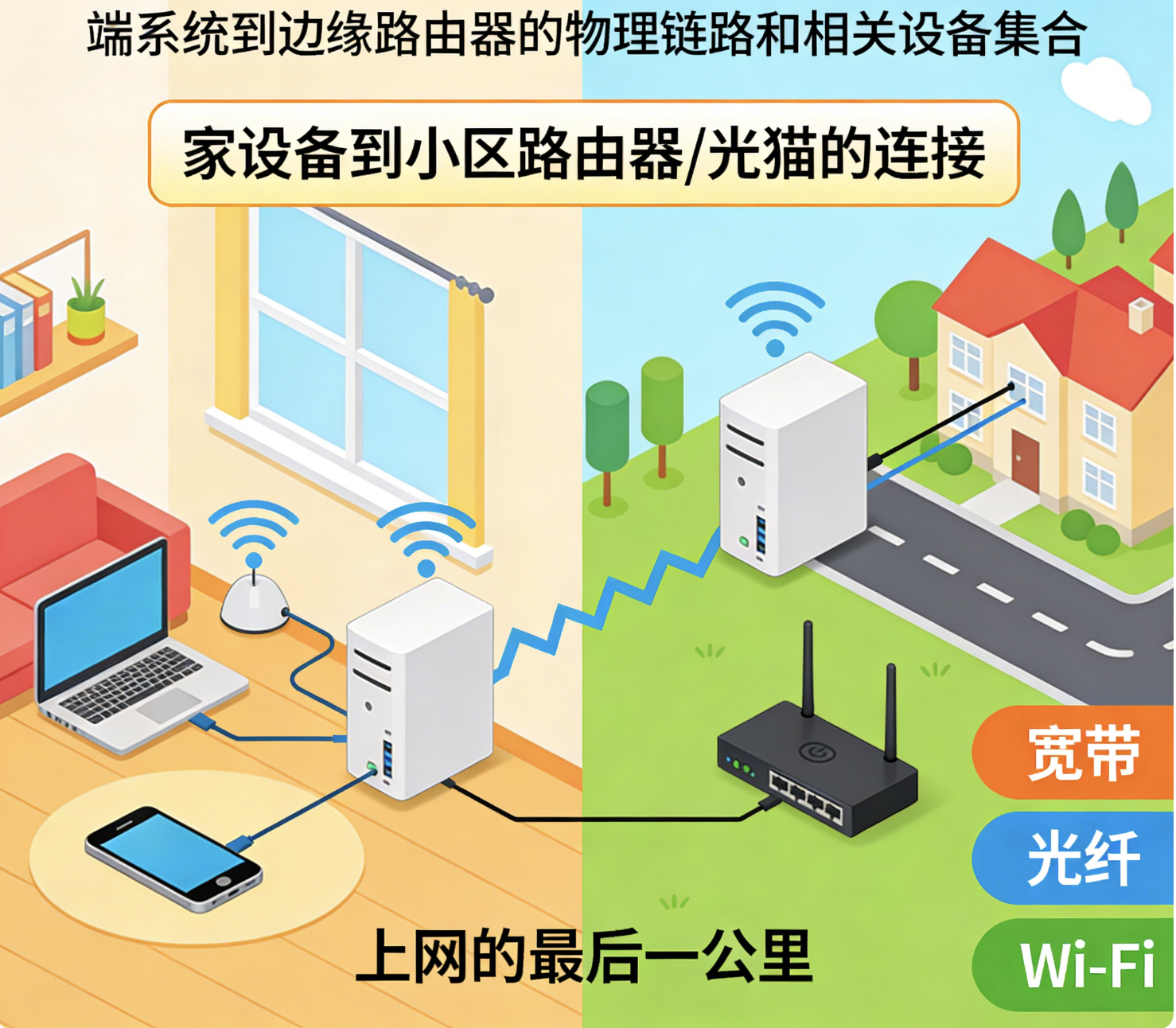

教材定义：接入网是指从端系统（客户端、IoT设备）到边缘路由器（edge router）的物理链路和相关设备的集合。

通俗说：接入网就是"你家设备到小区路由器/光猫的那一段连接"，是你上网的"最后一公里"。我们平时说的"宽带""光纤""Wi-Fi"，其实都是接入网的不同形式。

下面我们拆解4种最常见的接入网类型，结合你家里、小区的实际场景，逐一理解：

（1）DSL（Digital Subscriber Line）：数字用户线------"用电话线上网"

DSL（Digital Subscriber Line，数字用户线），是早期最常用的接入网方式，核心特点是"利用家里已有的电话线，实现上网"------不用重新布线，只要装一个DSL调制解调器（俗称"猫"），就能通过电话线连接到边缘路由器。

场景回忆：很多老一辈家里，早期没有光纤，就是用电话线连"猫"，再连电脑上网；现在有些农村、老旧小区，依然在使用DSL接入。

核心优势：利用现有电话线，成本低；劣势：传输速度慢（远不如光纤），容易受电话线质量影响，上网和打电话会互相干扰（虽然有滤波设备，但还是会有轻微影响）。

（2）电缆因特网接入（cable Internet access）："用有线电视线上网"

电缆因特网接入，核心特点是"利用家里的有线电视线，实现上网"，和DSL类似，也是利用现有线路，不用重新布线，但速度比DSL快很多，这就涉及到3个关键概念，我们用"水管分工"类比：

HFC（Hybrid Fiber Coax，混合光纤同轴）：是电缆接入网的核心线路，"光纤"负责从边缘路由器传到小区，"同轴电缆"（有线电视线）负责从小区传到你家------就像"主水管（光纤）送水到小区，分水管（同轴电缆）送水到每家每户"，兼顾了传输速度和成本。

电缆调制解调器（cable modem）：简称"电缆猫"，和DSL调制解调器作用类似，负责把你家设备的数字信号，转换成能在有线电视线上传输的信号，也能把有线电视线上的信号，转换成设备能识别的数字信号------相当于"信号转换器"，让设备和线路能"沟通"。

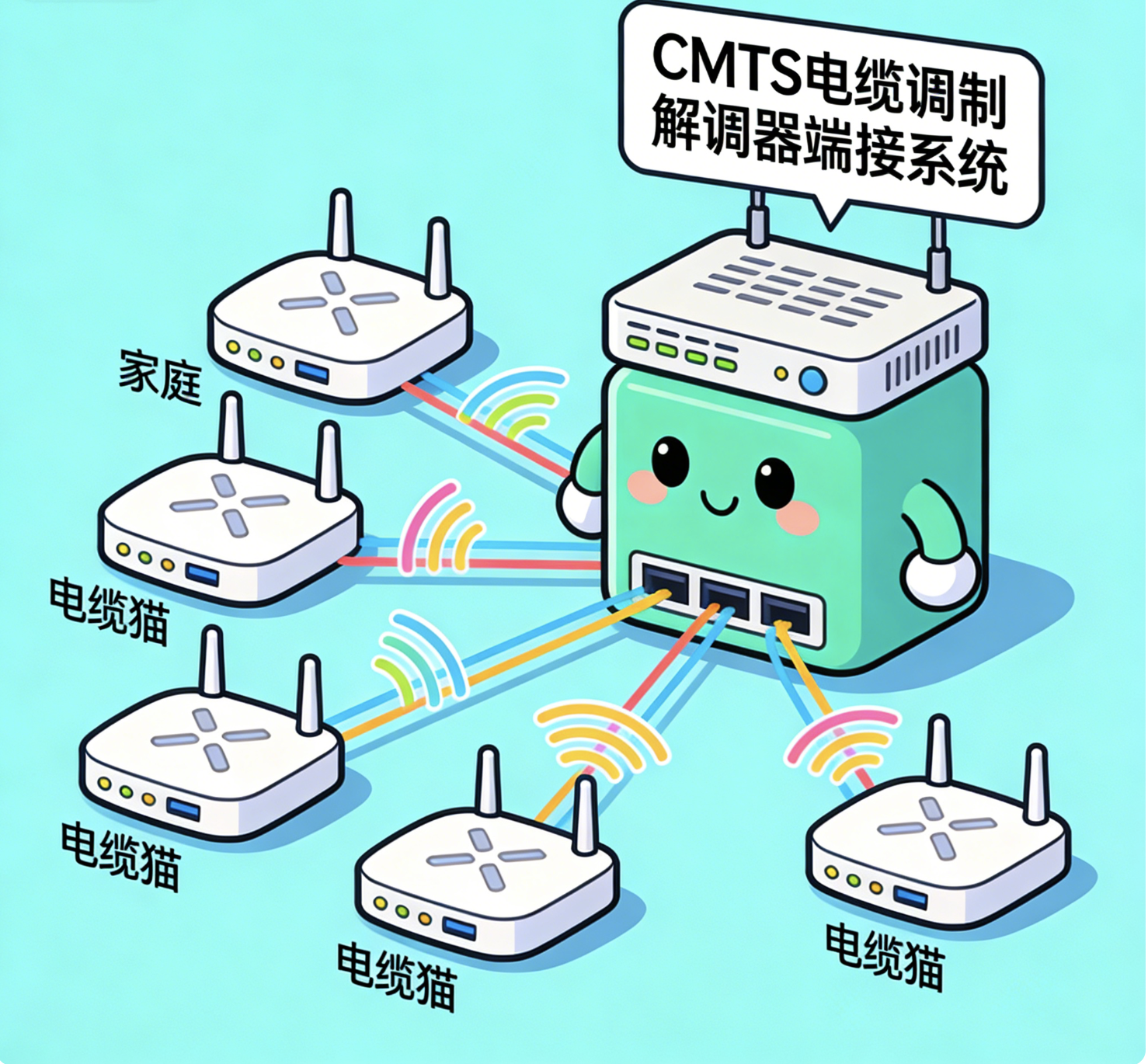

CMTS（Cable Modem Termination System，电缆调制解调器端接系统）：安装在小区的边缘路由器附近，负责连接所有家庭的电缆猫，把多个家庭的信号汇总，再转发到边缘路由器------相当于**"小区的信号汇总器"**，所有家庭的上网请求，都要通过CMTS汇总后，才能进入因特网。

场景回忆：有些家里既有有线电视，又有宽带，就是用的电缆接入------一根有线电视线，既能看电视台，又能上网，就是靠电缆猫和CMTS实现的。

优势：速度比DSL快，能同时看电视和上网；

劣势：多个家庭共用一根同轴电缆，高峰期（比如晚上7-10点）上网速度会变慢（就像多个人共用一根水管，水压会变小）。

（3）光纤接入：目前最快的接入网，重点看FTTH

光纤接入，是目前最主流、速度最快的接入网方式，核心是"用光纤传输信号"------光纤的传输速度远超电话线、有线电视线，也是我们现在家里最常用的"宽带"类型，重点掌握FTTH及相关概念：

1. FTTH（Fiber To The Home）：光纤到户------"光纤直接拉到你家"

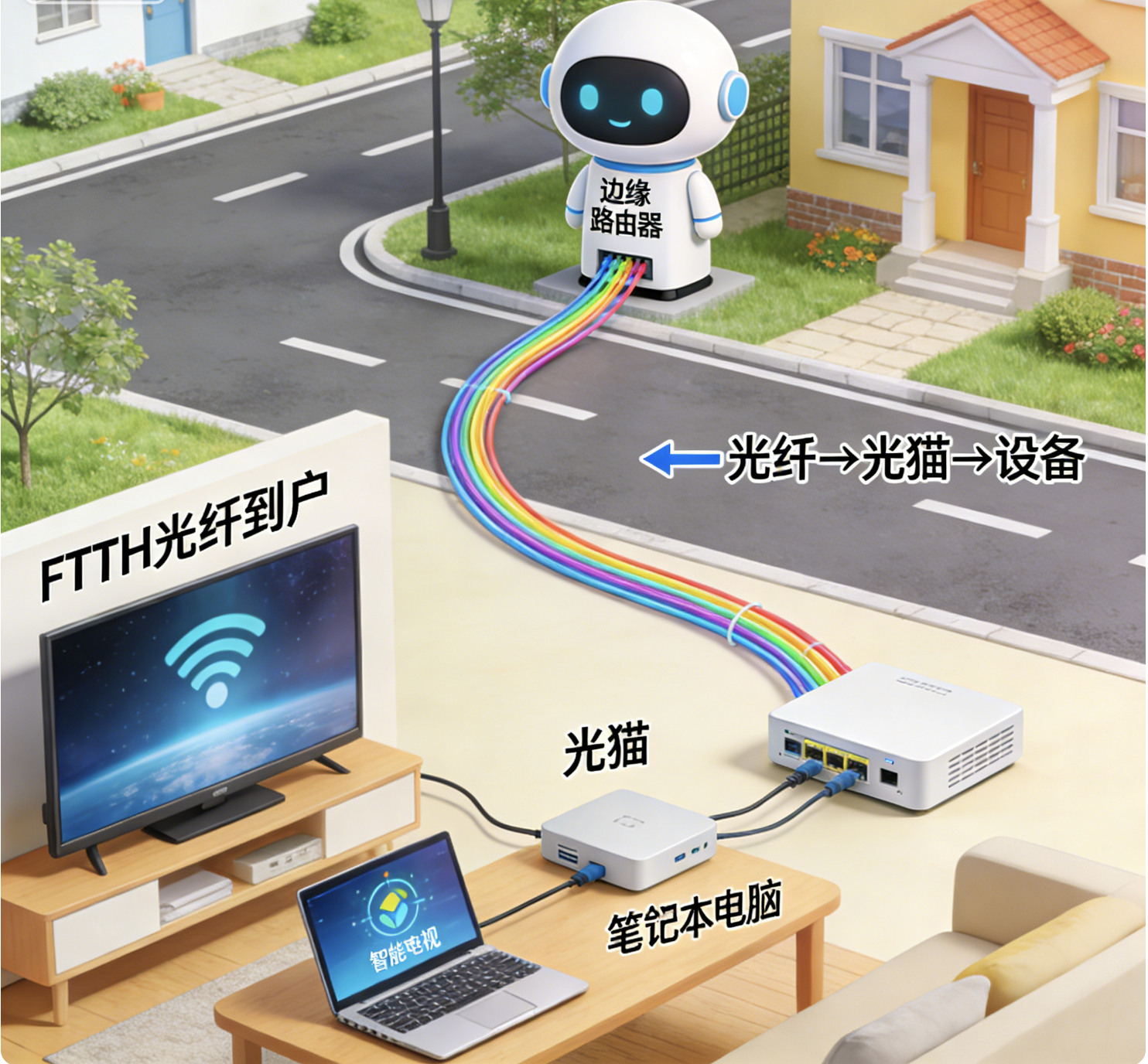

FTTH（Fiber To The Home，光纤到户），就是光纤直接从小区的边缘路由器，拉到你家里，再通过光猫（ONT）连接到你的设备------这是目前速度最快、最稳定的接入方式，我们平时说的"百兆光纤""千兆光纤"，基本都是FTTH。

场景回忆：你家里的光猫（那个方方正正的设备），后面插着一根细细的光纤线，这根线就是从小区的设备箱拉过来的，这就是FTTH。

2. 光纤接入的两种类型：AON和PON（不用死记，理解区别即可）

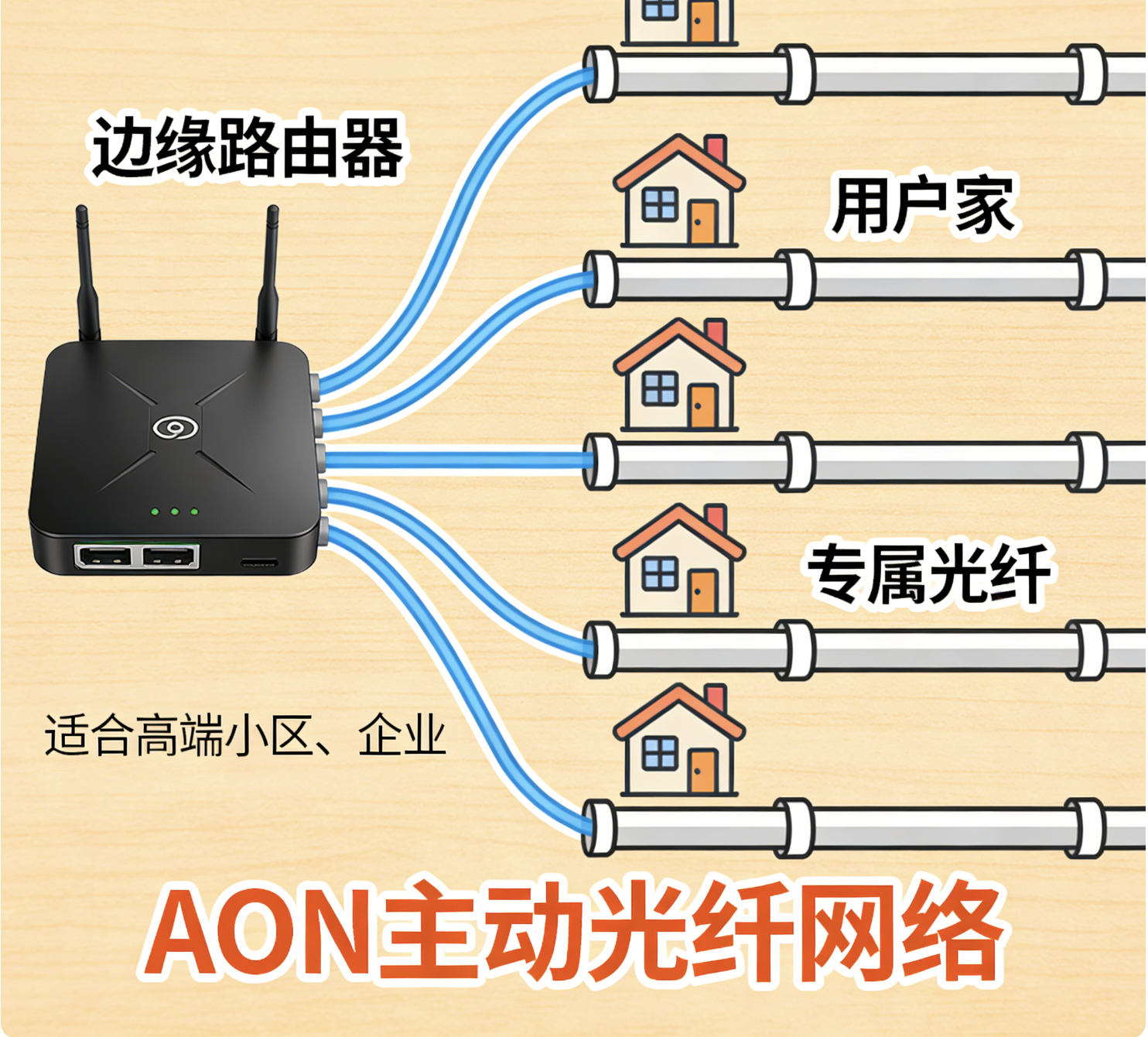

AON（Active Optical Network，主动光纤网络）：相当于"给每家每户拉一根独立的光纤"，从边缘路由器到你家，是专属的光纤，速度稳定，不受其他家庭影响，但成本高------就像"每家每户有一根独立的水管，互不干扰"，适合高端小区、企业。

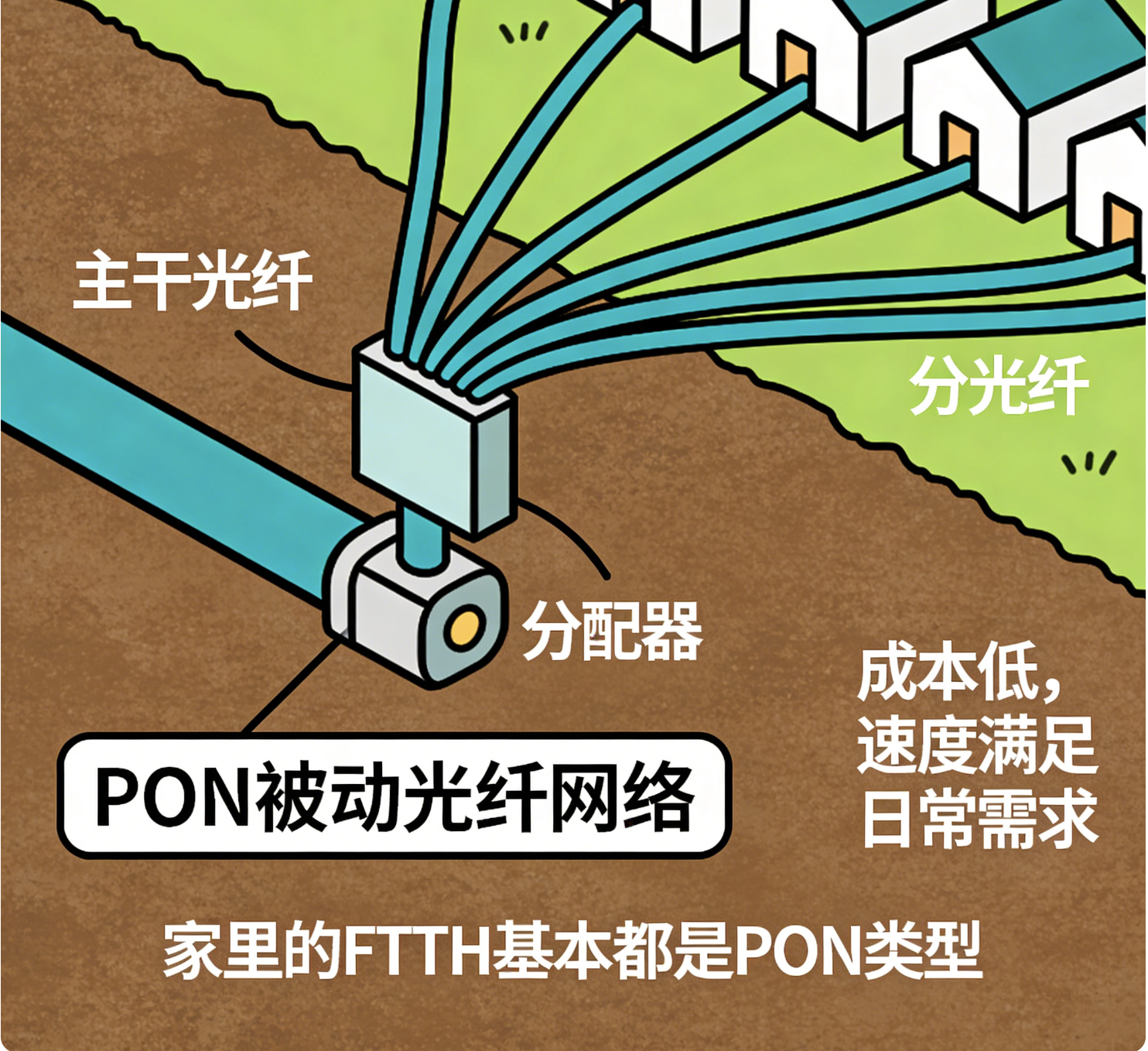

PON（Passive Optical Network，被动光纤网络）：是目前最常用的光纤接入方式，多户家庭共用一根主干光纤，到小区后，通过"分配器"把光纤分成多根，拉到每家每户------就像"一根主水管，到小区后分成多根分水管，分给每户"，成本低，速度也能满足日常需求，我们家里的FTTH，基本都是PON类型。

3. 光纤接入的3个关键设备（家里能看到、用到）

OLT（Optical Line Terminator，光纤线路端接器）：安装在小区的设备箱里，连接边缘路由器，负责发送和接收光纤信号，是光纤接入的"核心控制设备"------相当于**"小区光纤的总开关"**。

分配器（splitter）：安装在小区设备箱里，连接OLT，负责把一根主干光纤的信号，分成多根，分给不同的家庭------相当于**"光纤信号的分线器"**。

ONT（Optical Network Terminnator，光纤网络端接器）：就是我们家里的**"光猫"，连接分配器拉过来的光纤，负责把光纤里的光信号，转换成设备能识别的数字信号，再通过网线或Wi-Fi连接到我们的手机、电脑------相当于"光纤信号的转换器"**，是家里上网的"第一道大门"。

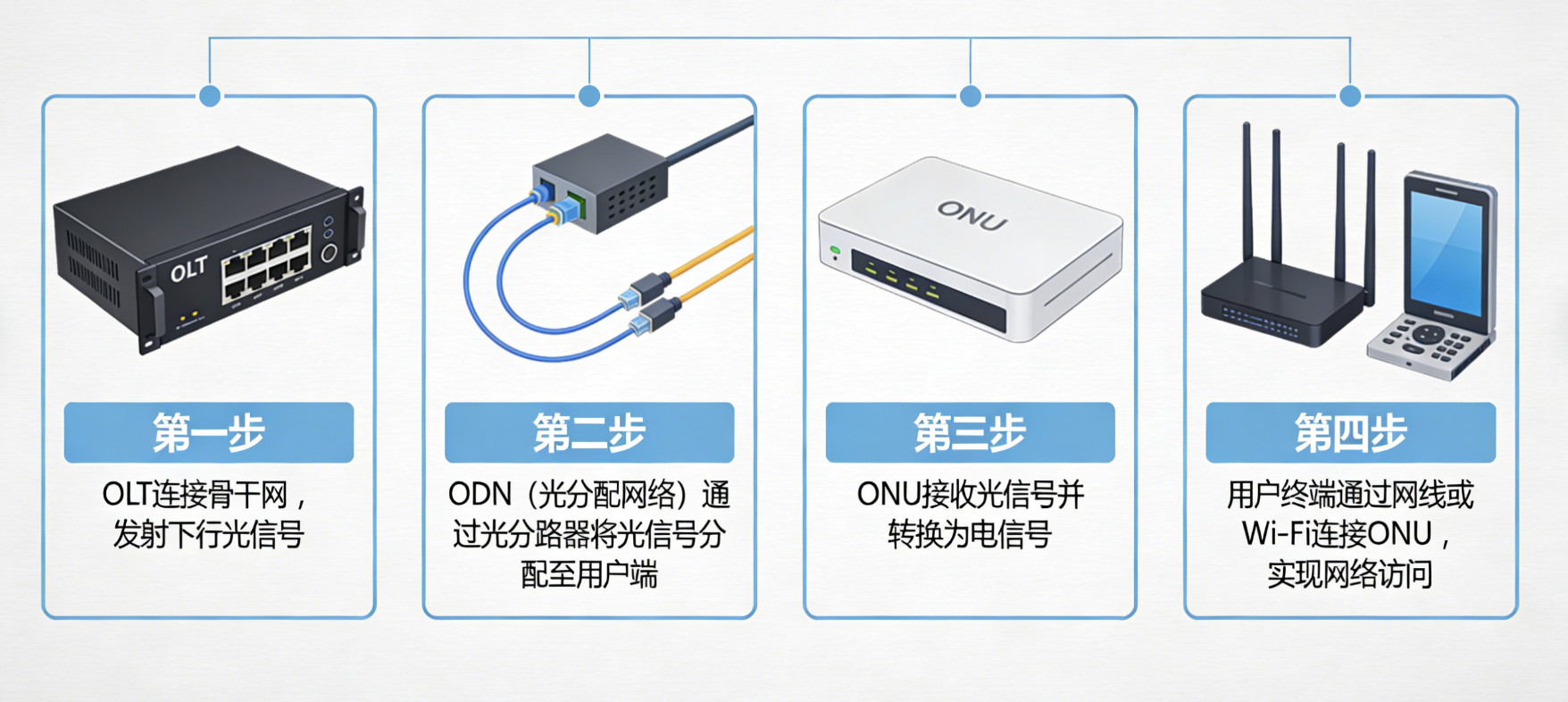

用一张流程图，展示FTTH（PON类型）的连接过程，一看就懂：

（4）局域网（LAN）：家里、办公室的"小网络"

局域网（LAN，Local Area Network），是指在小范围（比如家里、办公室、教室）内，将多个端系统（手机、电脑、打印机）连接起来的小网络------这个小网络，再通过接入网（比如FTTH）连接到边缘路由器，进而接入因特网。

我们每天用的Wi-Fi、办公室的网线连接，都是局域网的应用，核心涉及3个概念，结合家里的场景理解：

以太网（Ethernet）：最常用的局域网连接方式，主要用"网线"连接设备，比如办公室的电脑，通过网线连接到路由器，形成局域网；家里的电脑，也可以通过网线连接到光猫（ONT），接入局域网。

WiFi（IEEE 802.11）：无线局域网，不用网线，通过无线电波连接设备------就是我们家里的Wi-Fi，手机、平板、电脑不用插线，就能连接到光猫/路由器，接入局域网，再上网。

UTP（Unshielded Twisted Pair，无屏蔽双绞线）：就是我们平时用的"网线"，是以太网的核心物理载体------家里连接电脑和光猫的、办公室连接电脑和路由器的，那种细细的、有8根线芯的线，就是UTP。它成本低、易安装，是局域网最常用的有线传输介质。

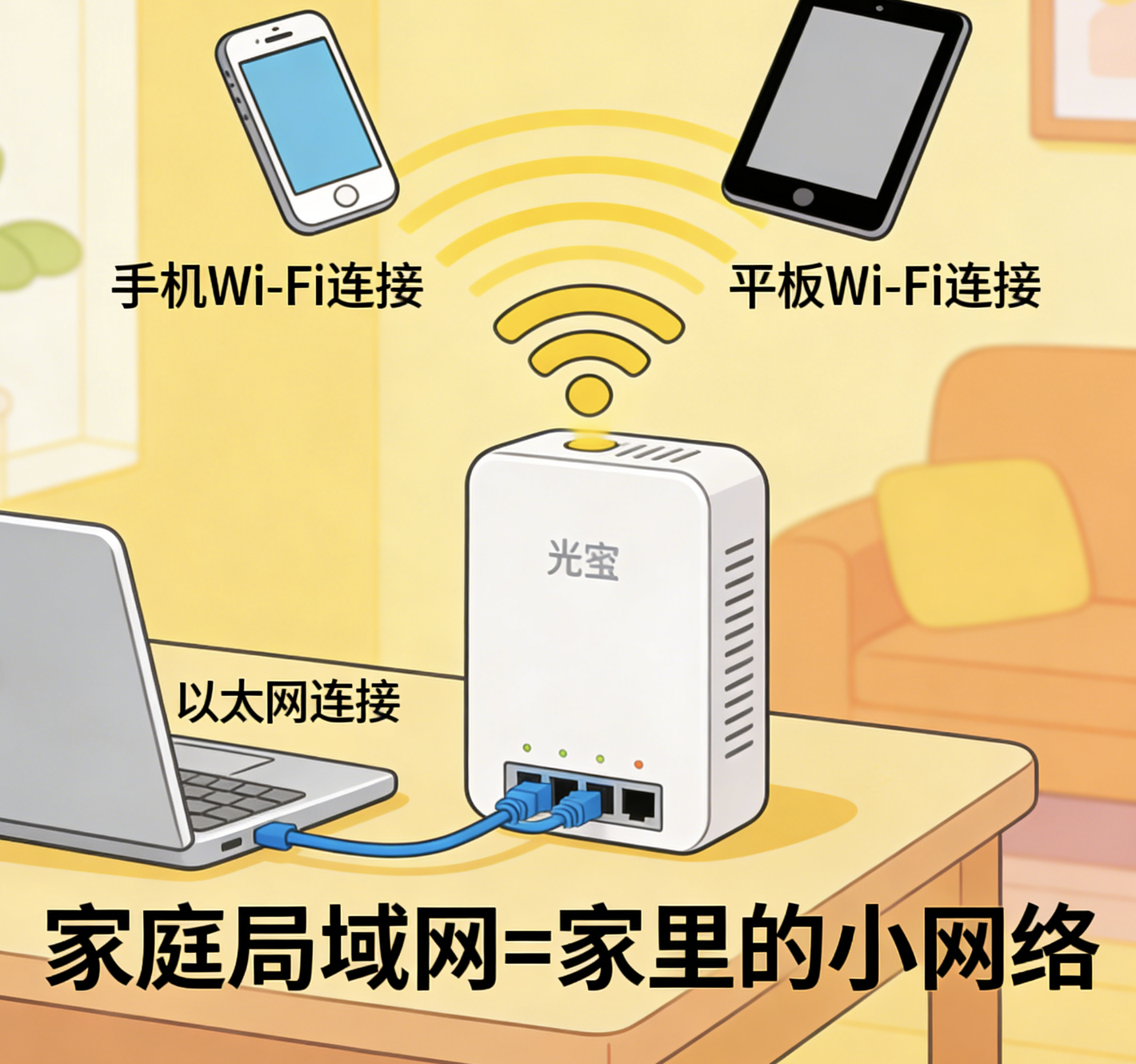

场景回忆：你家里的光猫（ONT），既可以插网线连接电脑（以太网），也可以发射Wi-Fi信号（无线局域网），让手机、平板连接------这就是一个典型的家庭局域网，所有设备先连局域网，再通过光猫连接到边缘路由器，最终接入因特网。

1.2.2 物理媒体：数据传输的"载体"，相当于"上网的马路"

讲完接入网，我们再看1.2.2小节------物理媒体（physical medium）。

教材定义：物理媒体是指传输数据的物理载体，是数据从一个设备传到另一个设备的"通道"。

通俗说：物理媒体就是"上网的马路"，数据（分组）就是"马路上的汽车"，没有马路，汽车就无法行驶；没有物理媒体，数据就无法传输。

物理媒体分为两大类：导引型媒体（有线）和非导引型媒体（无线），我们结合前面的接入网，逐一对应，不用死记，结合生活场景就能理解：

（1）导引型媒体（Guided Media）："有线马路"，数据沿着固定线路传输

导引型媒体，就是有固定物理线路的媒体，数据只能沿着线路传输，不会"乱跑"，我们平时接触到的有线接入网，用的都是这类媒体，重点掌握3种：

UTP（Unshielded Twisted Pair，无屏蔽双绞线）：就是我们的网线，前面已经讲过，是局域网、以太网最常用的媒体，成本低、易安装，家里、办公室到处都是------相当于"小区里的小路"，连接家家户户的设备。

光纤（Fiber Optic Cable）：传输速度最快、最稳定的物理媒体，用激光传输信号，不受电磁干扰，是FTTH接入网的核心媒体------相当于"城市里的高速公路"，能快速传输大量数据（比如千兆光纤，一秒能传几百兆数据）。

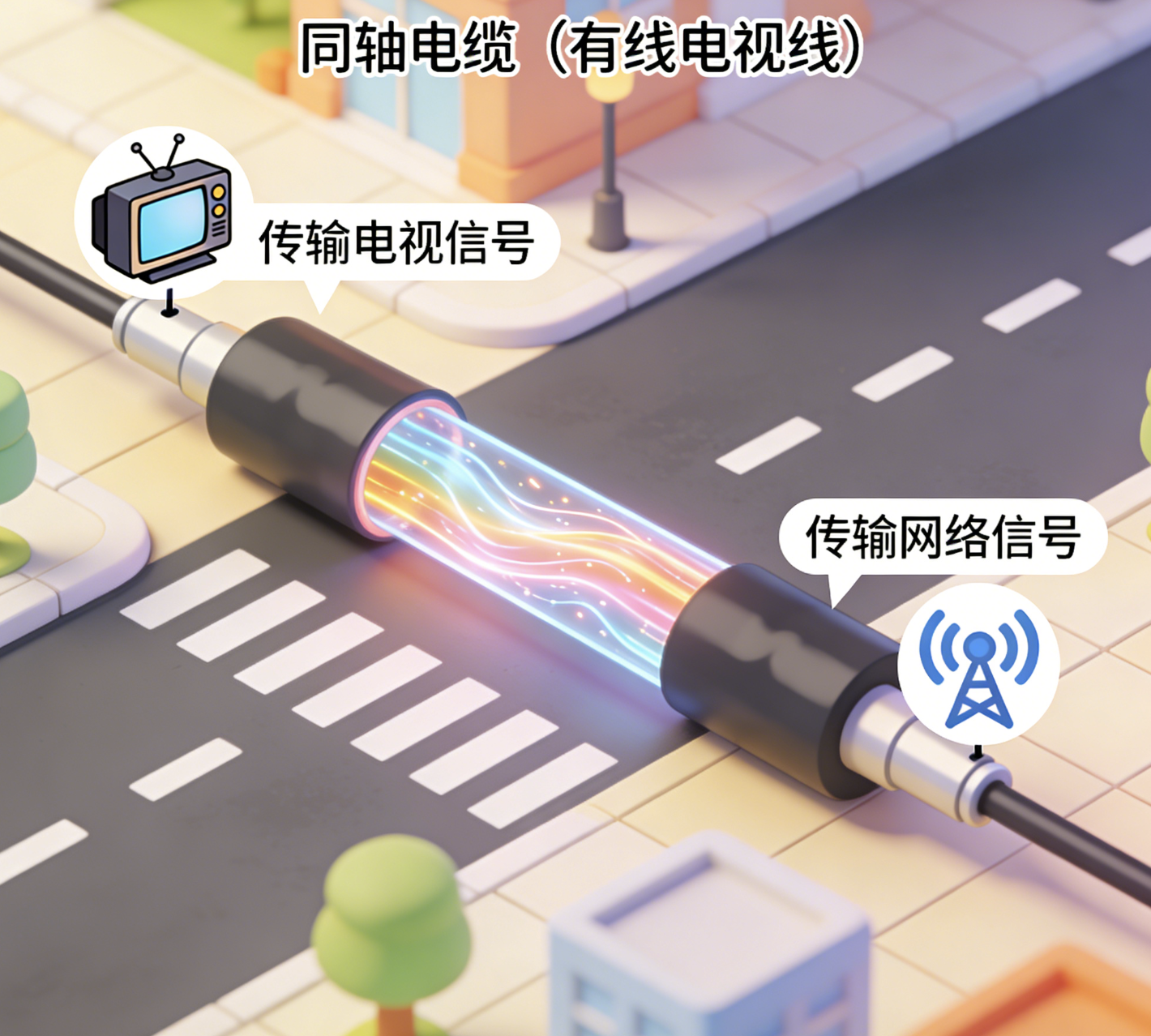

同轴电缆（Coaxial Cable）：就是有线电视线，是电缆因特网接入的核心媒体，能同时传输电视信号和网络信号------相当于"城市里的普通马路"，能满足日常的电视和上网需求，但速度不如光纤。

（2）非导引型媒体（Unguided Media）："无线马路"，数据通过无线电波传输

非导引型媒体，没有固定的物理线路，数据通过无线电波、红外线等方式传输，我们平时用的无线接入网，用的都是这类媒体，重点掌握2种：

无线电波（Radio Waves）：最常用的无线媒体，WiFi（IEEE 802.11）、4G/5G、蓝牙，都是用无线电波传输数据------相当于"城市里的空中通道"，设备不用插线，就能通过无线电波连接到网络，比如你的手机连Wi-Fi、用4G刷视频，都是靠无线电波。

红外线（Infrared）：主要用于短距离无线传输，比如家里的电视遥控器，就是用红外线传输信号；有些电脑、手机之间的近距离文件传输，也会用到红外线------相当于"家里的短距离空中通道"，只能在近距离、无遮挡的情况下使用。

补充：物理媒体的核心区别，就在于"传输速度"和"传输距离"------光纤最快、最远，UTP和同轴电缆次之，无线电波和红外线适合短距离、无线场景，它们的选择，都是根据我们的使用场景（家里、办公室、户外）来决定的。

本节核心总结（必看）

看完1.2小节，我们可以用一句话概括"网络边缘"：网络边缘是因特网的"入口"，包含我们身边的客户端、IoT设备、服务器、数据中心，以及连接这些设备到边缘路由器的接入网，而接入网的核心是物理媒体------本质上，就是"我们上网的最后一公里"，所有上网行为，都要从网络边缘开始。

最后梳理本节必掌握的核心概念：

客户（client）：发起网络请求的上网设备（手机、电脑等）；
服务器（server）：响应请求、提供服务的设备；
数据中心（data center）：集中存放大量服务器的场所；
IoT（Internet of Things）：物联网，让非传统上网设备接入因特网；
边缘路由器（edge router）：客户端接入因特网的最后一个中转站；
接入网（access network）：端系统到边缘路由器的物理链路和设备集合；
DSL（Digital Subscriber Line）：数字用户线，用电话线上网；
电缆因特网接入（cable Internet access）：用有线电视线上网；
HFC（Hybrid Fiber Coax）：混合光纤同轴，电缆接入的核心线路；
电缆调制解调器（cable modem）：电缆接入的信号转换器；
CMTS（Cable Modem Termination System）：电缆接入的信号汇总器；
FTTH（Fiber To The Home）：光纤到户，目前最主流的接入方式；
AON（Active Optical Network）：主动光纤网络，专属光纤接入；
PON（Passive Optical Network）：被动光纤网络，多户共用光纤接入；
ONT（Optical Network Terminnator）：光纤网络端接器，即家里的光猫；
分配器（splitter）：光纤信号的分线器；
OLT（Optical Line Terminator）：光纤线路端接器，小区光纤核心设备；
局域网（LAN）：小范围内的设备互联网络；
WiFi（IEEE 802.11）：无线局域网，通过无线电波连接；
以太网（Ethernet）：有线局域网，通过网线连接；
UTP（Unshielded Twisted Pair）：无屏蔽双绞线，即日常用的网线；
物理媒体（physical medium）：数据传输的物理载体，分有线（导引型）和无线（非导引型）。

其实网络边缘离我们真的很近：你家里的光猫、网线、Wi-Fi，小区里的设备箱，手机连的4G/5G，甚至家里的智能空调，都是网络边缘的一部分。这些看似复杂的概念，本质上都是为了"让我们的设备能更顺畅、更快速地接入因特网"，服务于我们的日常上网需求。

下一节我们继续分享1.3小节，感兴趣的朋友可以关注一下，一起跟着《计算机网络-自顶向下方法》，从基础开始，逐步吃透计算机网络～

如果觉得本节笔记对你有帮助，欢迎点赞、收藏，有不懂的地方也可以在评论区留言，我们一起讨论学习！😊
