Chapter 2 PCIe体系结构概述 PCIe Architecture Overview
关于前一章
前一章为我们提供了 PCI 技术发展的历史，以此来建立更好地理解 PCIe 的基础。主要回顾了 PCI 与 PCI-X 1.0/2.0 的基础内容，目的是为了给接下来对 PCIe 的概述内容提供一些前因后果，以方便理解 PCIe。
关于本章
本章对PCI Express体系结构展开了全面介绍，旨在将本章作为一个"执行层"概述，囊括该体系结构在高层的所有基础知识。它阐述了PCIe协议规范所给出的分层方法，并描述了每个层级的职责与作用。在介绍各种数据包类型的同时，也一并介绍了用于数据包通信以及增强数据包传输可靠性的协议。
关于下一章
下一章节介绍了 PCI Express 环境中的配置部分，涵盖了用于实现功能的配置寄存器空间、功能在总线上的发现方式、配置事务的生成及路由至正确位置的过程、PCI 兼容空间与 PCIe 扩展空间的差异，以及软件区分端点和桥的方法。
2.1 PCI Express 简介 (Introduction to PCI express)
PCI Express的问世标志着其前身并行总线的重大变革。作为一种串行总线，它与早期的串行设计（如InfiniBand或Fibre Channel）存在诸多共性，且在软件层面完全维持了对PCI的后向兼容性。
如同众多高速串行传输方法，PCIe采用双向连接模式，可同时进行信息的收发操作。此模型被称作双单工连接，原因在于每个接口均具备一个单工发送路径和一个单工接收路径，图2 - 1展示了该模型。鉴于数据流能够同时进行双向传输，从技术层面而言，两个设备间的通信实则为全双工，但PCIe协议规范仍采用双单工这一术语，这是由于该称呼对实际通信信道也有所描述。
图2‑1 双单工链路
用于描述设备之间信号传输路径的术语是"链路（Link）"，它由一个或多个接收发送对构成。这样的一组接收和发送被称作一个"通道（Lane）"，协议规范允许一条链路内包含 1、2、4、8、12、16 或 32 个通道。链路内通道的数量被称为链路宽度，通常用 x1、x2、x4、x8、x16 以及 x32 来表示。
在实际设计中，权衡使用多少通道的思路其实很简单：使用更多的通道能够增加带宽，但同时也会提高成本、增加空间占用以及增大功耗。
更多关于这方面的信息，可阅读"链路与通道"这一节。

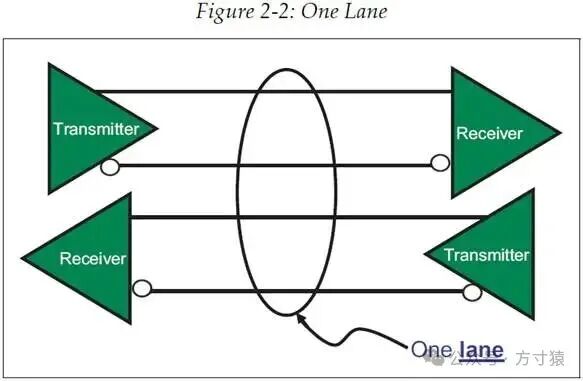

图2‑2 一个通道
2.1.1 软件的后向兼容性 (Software Backward Compatibility)
PCIe 设计目标中极为关键的一点，便是要维持对 PCI 软件的后向兼容性。倘若一个设计采用的是现有系统，并且该设计已能在这个现有系统中正常运行，那么要促使其转向使用另一种系统，需满足两件事：其一，新技术虽需做出一些改变，但要有足够吸引人的性能提升；其二，要尽可能降低技术迁移的成本、风险以及工作量。
就第二点而言，在计算机领域，通常的做法是让那些为旧模型编写的软件在新模型中依旧可用。为了在 PCIe 中达成这一目标，PCI 中使用的所有地址空间要么原封不动地照搬，要么仅进行简单扩展。内存、IO 和配置空间对于软件来说仍然可见，而且写入方式也和以往一样。所以，即便数年前为 PCI 编写的软件（如 BIOS 代码、设备驱动等），在如今的 PCIe 设备上依旧能够使用。
配置空间已得到大幅扩展，增添了许多新的寄存器以支持新功能，但老的寄存器依然存在，并且可以按照常规方式访问（这部分详细内容见"软件兼容性特性"）。
