IPEmotion LIN 总线分析功能

01.背景

LIN总线目前主要用于为现有汽车网络(例如CAN 总线)提供辅助功能。针对一些车身控制类设备进行辅助控制,可大大节约车身成本。LIN控制主要针对车身控制方面的车窗升降,门锁开关防盗,发动机、刹车等液压控制回路电磁阀阀门开度等。针对LIN信号的控制触发,主从站信号的采集,后期LIN总线文件的数据分析等都是工程师的研究重点。

02.解决方案

LIN信号采集步骤

  1. 使用IPEmotion软件在信号界面,协议插件检测IPEcan卡。(如有支持LIN信号采集CAN 卡也可识别)

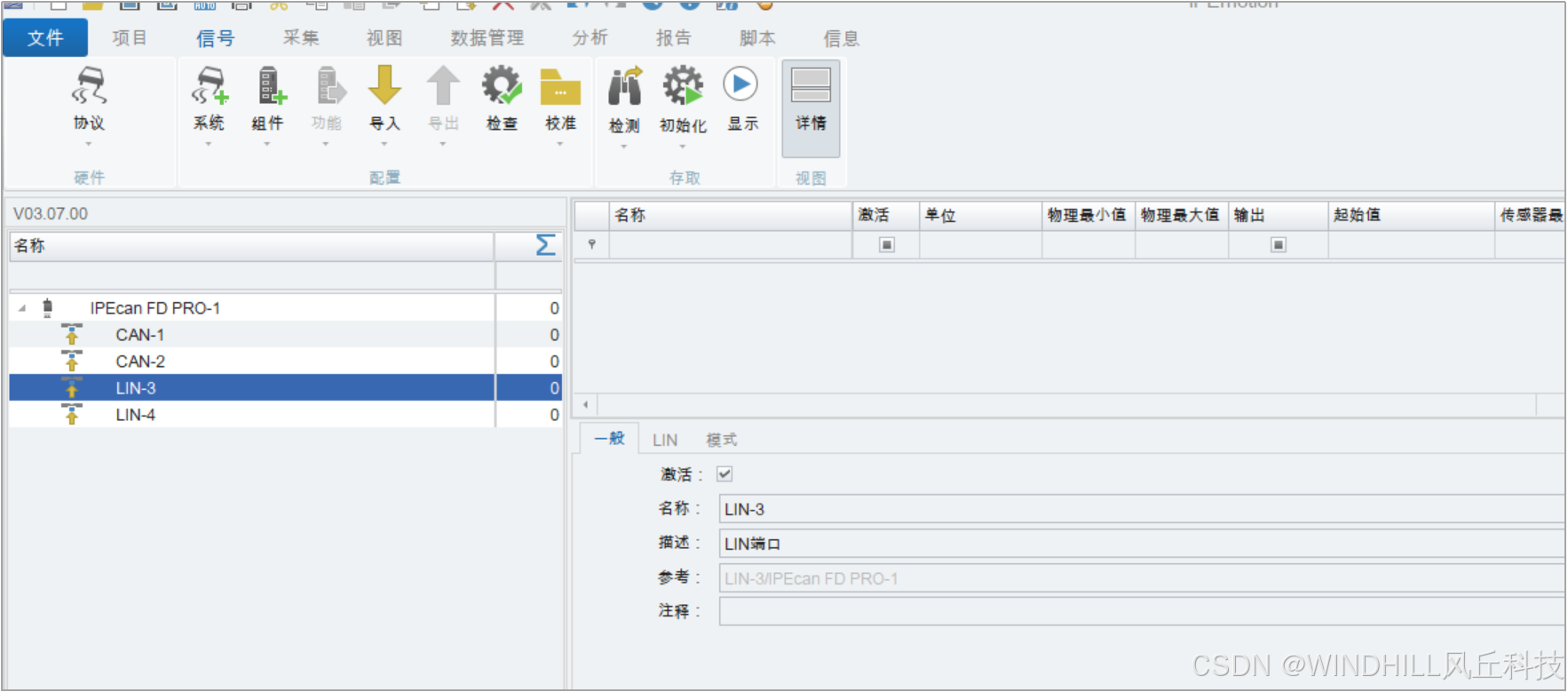

(图1 IPEmotion信号界面)

2.选中LIN通道右击导入LDF文件。

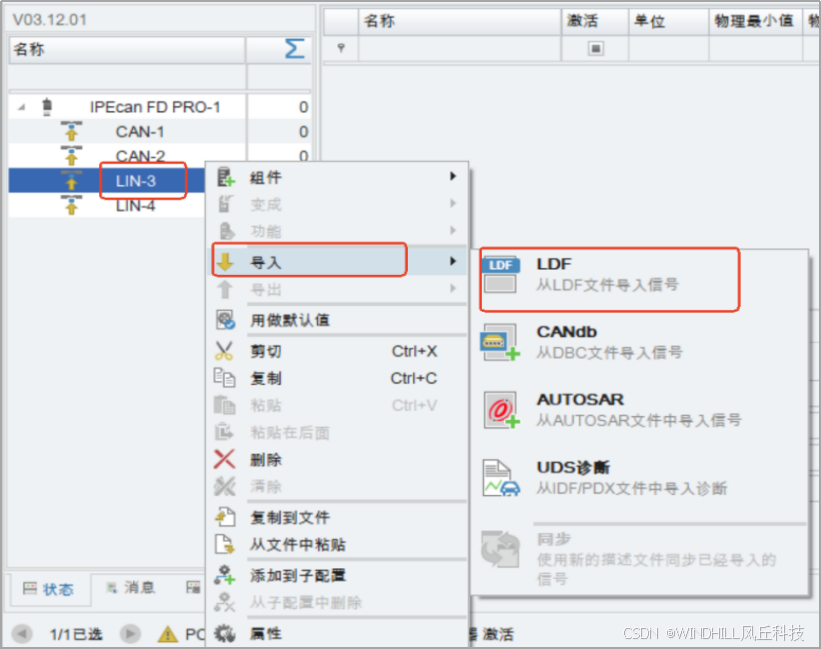

(图2 IPEmotion导入LDF文件)

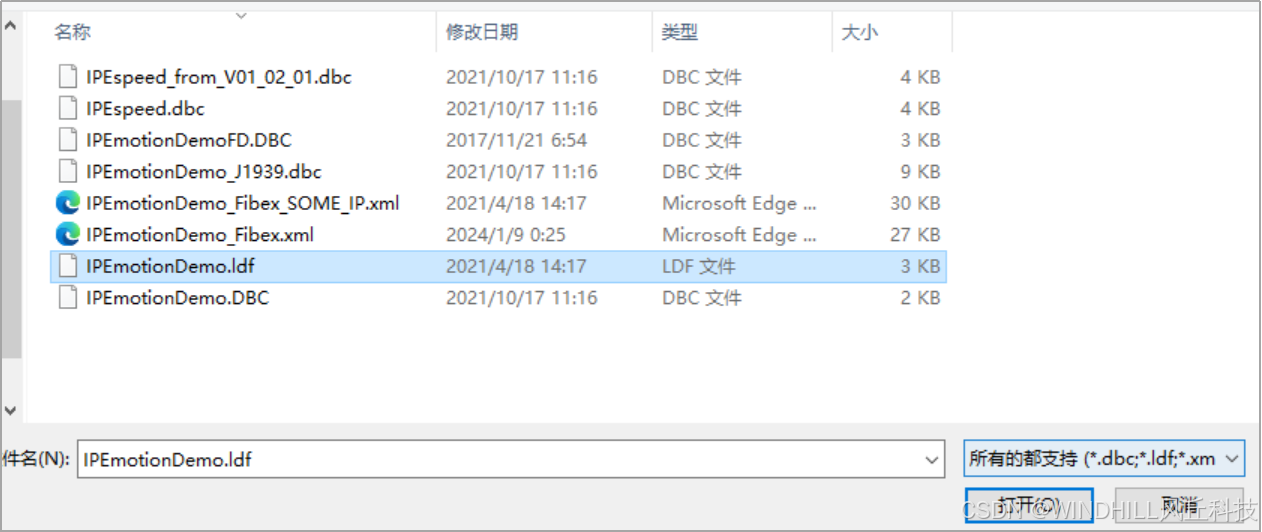

(图3 IPEmotion 导入文件库)

3.导入LDF文件后,选中模式面板可以选择该通道模式是主、从或者侦听。

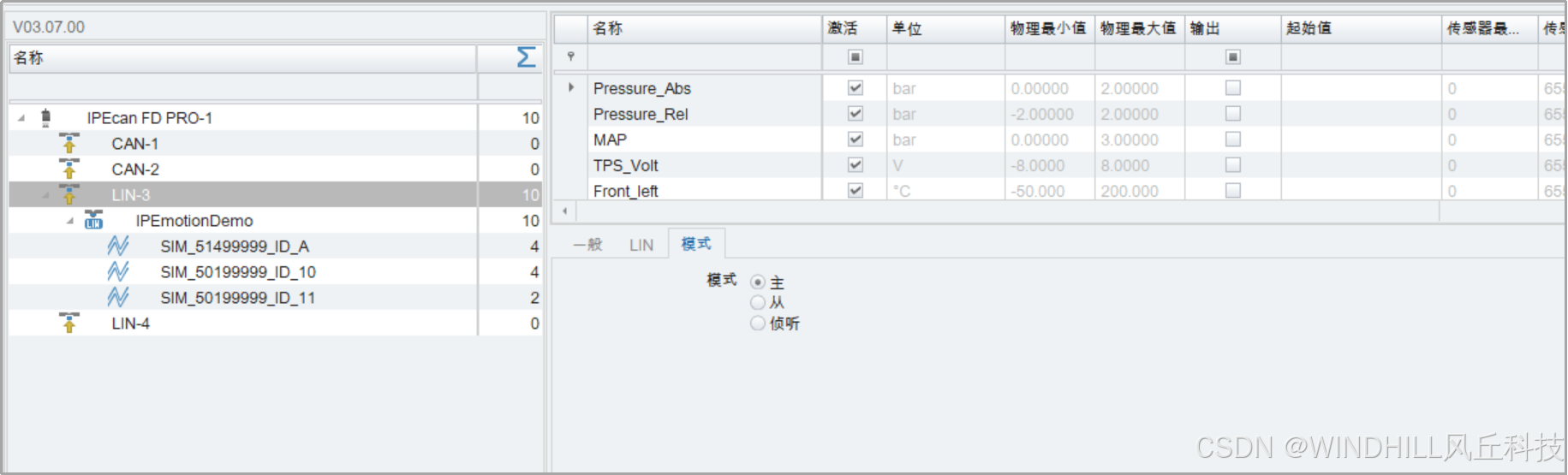

(图4 IPEmotion LDF 文件主从设置界面)

注:如果选择主模式必须设置通道格式为输出,起始值可按需求填写。

输出格式的调用方法

右击空白位置选择列选择器;

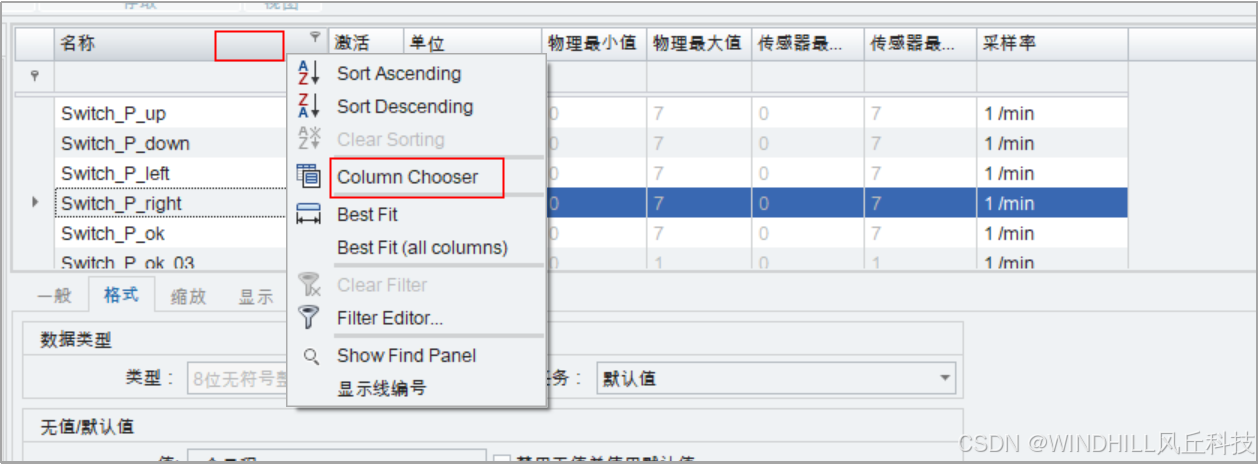

(图5 IPEmotion列选择表界面)

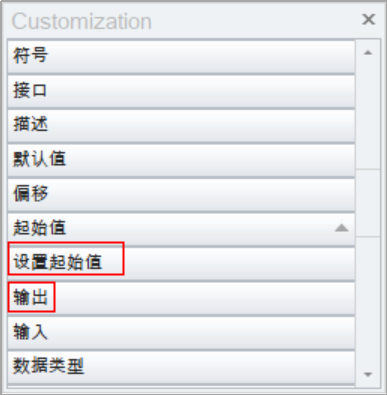

(图6 IPEmotion列选择表)

将输出和设置初始值拖拽至工具条中即可。

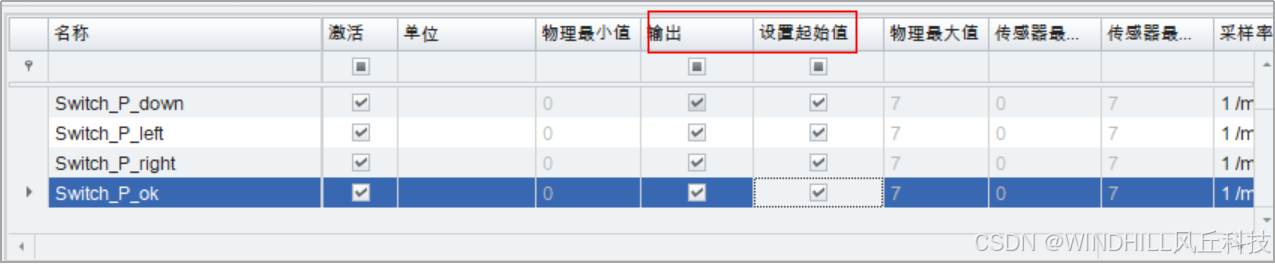

(图7 IPEmotion 通道界面)

4.将LIN通道设置为从站模式时可以将CAN卡本身当做一个从站使用。

注:LIN总线为一主多从,有且只有一个主站......

剩余25%精彩内容,点击这里探索更多
