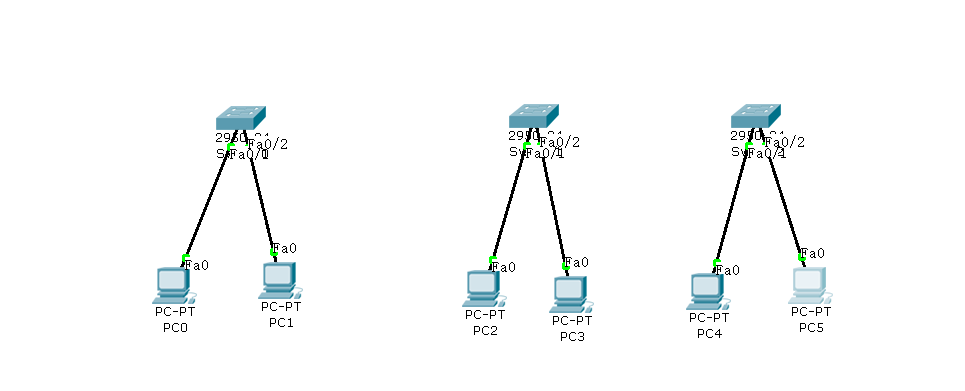

这是上一章，二层的基本架构
下面我来讲解一下第三层
第三层指的是OSI七层模型中的第三层，也就是网络层。
简单说就是大部分企业局域网都是网络层
而在校园，也就是常说的校园网也属于网络层
下面简单说一下需要用到的设备，还是在思科模拟器上搭建网络
核心的就是路由器或者说三层交换机也是可以的
这是上次讲的链路层，也就是二层网络，链接在本文最上面，我自认为步骤挺清楚的，所以这篇文章就不再详细说了，有问题点链接就行二层局域网搭建（思科模拟器）-CSDN博客。
下面说核心的，路由器，典型的三层设备。

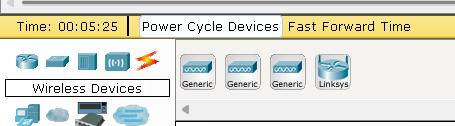

首先还是选择路由器
左下角第一排第一个，Routers也就是路由器英文
然后就是连线依旧是闪电，跟上一篇文章一样，对路由器与交换机进行连线

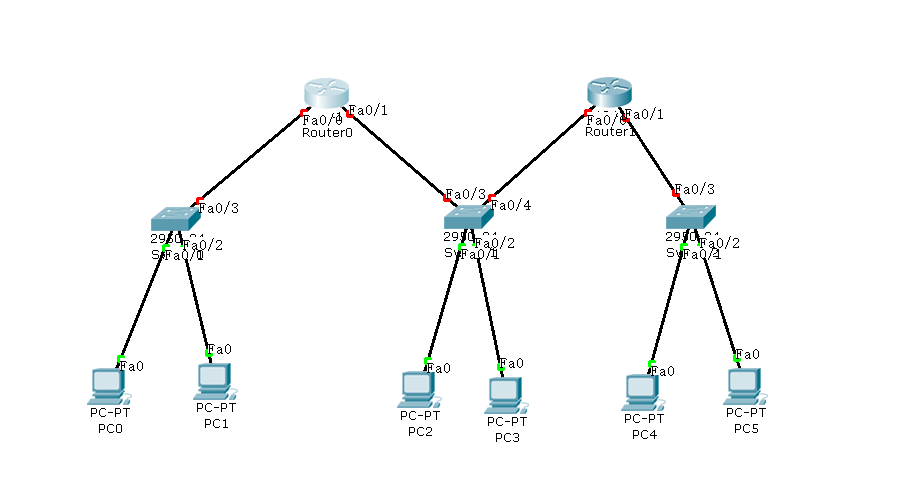

连线完成后图片如下
图片中路由器与交换机之间都是红灯，因为还没有配置路由器
然后是路由器之间的连接
因为我是随便选的所以现在接口不够要添加插件

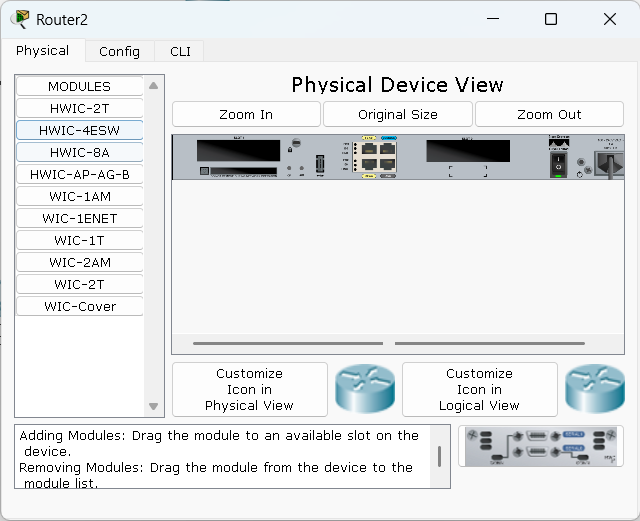

点击第一个路由器
然后点击开关，就是灰黑色的那个长条
靠右边竖着的有个绿点的那个，关闭
然后点击左边HWIC -4ESW拖动到黑色的地方

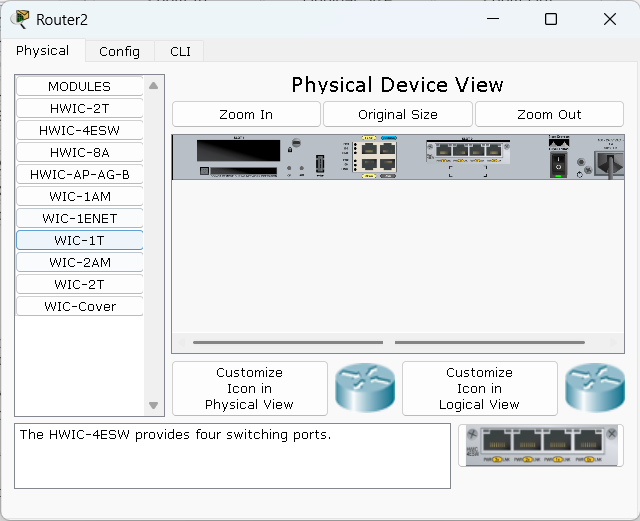

拖动完成如下
然后记得点击开关，重新开启路由器
注意开关重启后路由器之前配置会丢失，谨慎使用，记得配置之前先看看接口够不够用

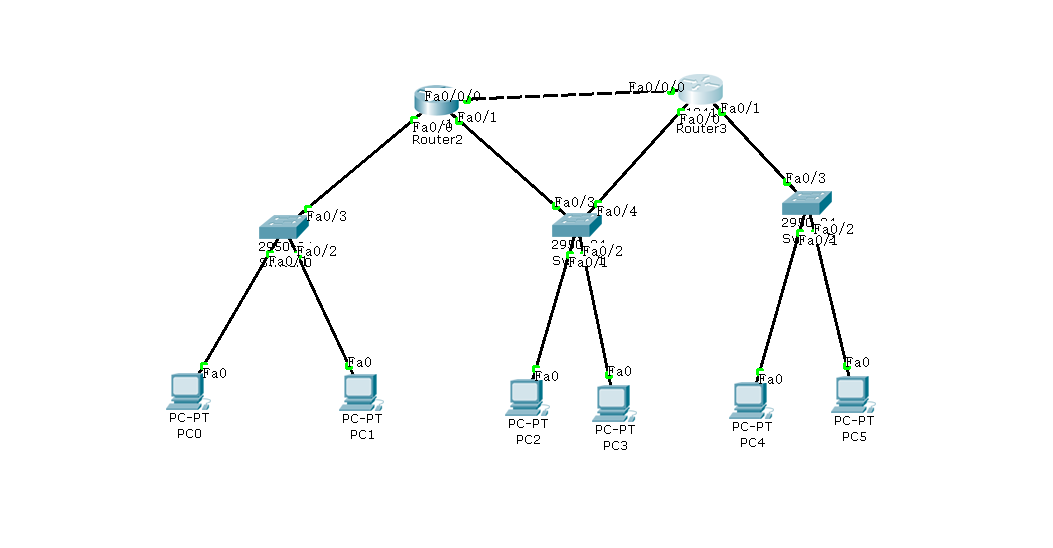

配置完成使用虚线连接路由器即可
线条为第四个

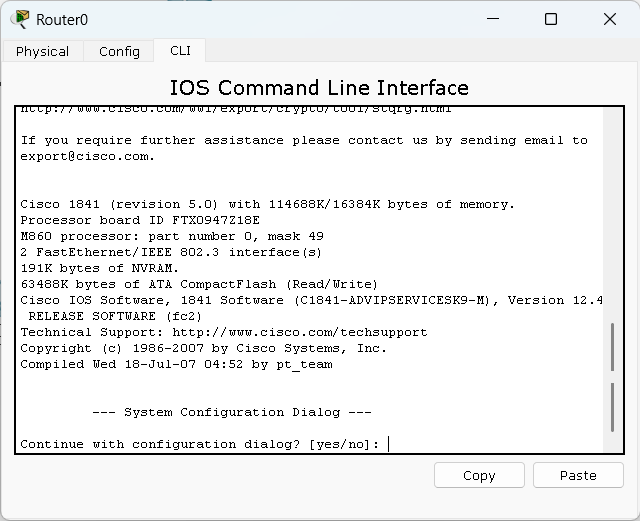

下一步点击路由器然后点击最上面的第三个窗口CLI进入如下界面
开始进行配置
上面这个写No就行这个做实验不用管
然后就是真正配置代码了
这是第一个路由器代码：
enable
configure terminal
interface FastEthernet0/0
ip address 192.168.1.1 255.255.255.0
no shutdown
exit
interface FastEthernet0/1
ip address 192.168.2.1 255.255.255.0
no shutdown
exit

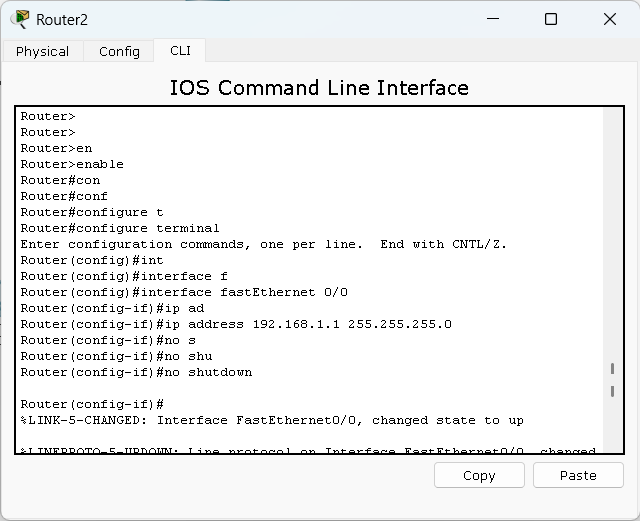

这些都可以写个开头然后摁住tab也就是键盘左边从上往下第三个键补全，详情可见截图
第二个路由器
第二个路由器代码：
enable
configure terminal
interface FastEthernet0/0
ip address 192.168.2.2 255.255.255.0
no shutdown
exit
interface FastEthernet0/1
ip address 192.168.3.1 255.255.255.0
no shutdown
exit
上述代码解析
1. 进入特权模式（管理员权限）
ios
Router>enable知识点：
>代表用户模式（权限低，只能看，不能改）enable是进入特权模式的命令- 进入后提示符变成
#，代表拥有管理员权限
2. 进入全局配置模式
ios
Router#configure terminal知识点：
configure terminal（缩写conf t）- 作用：进入配置模式，只有在这里才能修改路由器设置
- 提示符变成
(config)#
3. 进入接口配置模式
ios
Router(config)#interface fastEthernet 0/0知识点：
interface= 接口fastEthernet 0/0= 快速以太网口 0/0- 作用：选中一个网口，准备配置它
4. 配置接口 IP 地址（网关）
ios
Router(config-if)#ip address 192.168.2.1 255.255.255.0知识点（超级重要）：
ip address= 给接口设置 IP- 192.168.2.1 = 网关 IP
- 255.255.255.0 = 子网掩码
- 这个接口下面所有电脑的网关必须填 192.168.2.1
5. 开启接口（最关键！）
ios
Router(config-if)#no shutdown知识点：
- 路由器所有接口默认都是关闭的
no shutdown= 打开接口- 执行后出现：
plaintext
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up代表接口物理和协议都正常工作了
6. 退出接口配置
ios
Router(config-if)#exit知识点：
- 退出当前接口，回到全局配置模式
- 可以继续配置其他接口
7. 配置第二个接口
ios
interface fastEthernet 0/1
ip address 192.168.3.1 255.255.255.0
no shutdown
exit知识点：
- 和 Fa0/0 完全一样
- Fa0/1 的网关是 192.168.3.1
- 两个接口都开启成功
🔥 最终总结（你必须背下来）
你这段代码一共做了 3 件事：
- 进入管理员配置模式
- 给两个接口配置网关 IP
- 打开接口，让它们可以工作
一句话总结：
路由器接口配置 = 配 IP + 开启接口
路由器接口 IP = 电脑的网关
然后就是路由器之间配置

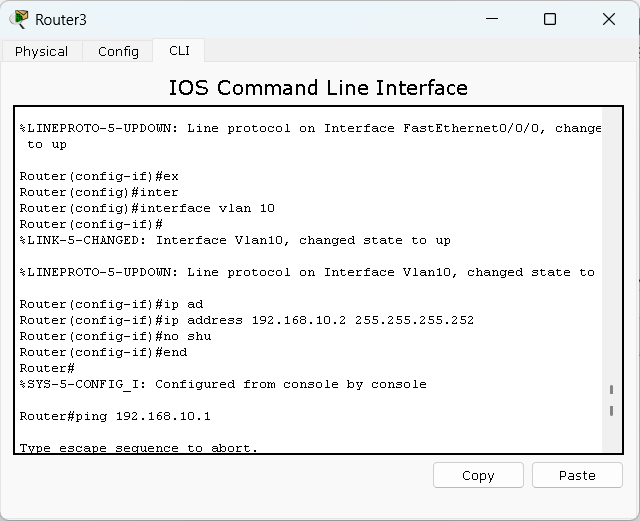

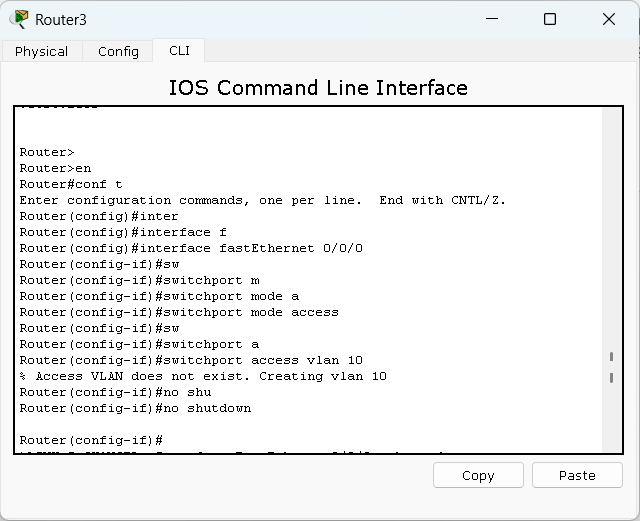

以下是配置第二台全过程图片
第一台路由器代码：
Router> enable # 进入特权模式
Router# configure terminal # 进入全局配置模式
Router(config)# interface fastEthernet 0/0/0 # 进入物理接口配置模式
Router(config-if)# switchport mode access # 将接口设置为接入模式（二层交换模式）
Router(config-if)# switchport access vlan 10 # 将接口划入VLAN 10（若VLAN 10不存在则自动创建）
Router(config-if)# no shutdown # 启用接口（物理层开启）
Router(config-if)# exit # 退出接口配置
Router(config)# interface vlan 10 # 创建VLAN 10的三层接口（SVI）
Router(config-if)# ip address 192.168.10.1 255.255.255.252 # 配置IP地址，子网掩码为30位（可用主机2个）
Router(config-if)# no shutdown # 启用SVI接口
Router(config-if)# exit # 退出接口配置
Router(config)# end # 退出全局配置模式
Router# write memory # 保存配置到启动配置文件
第二台：
Router> enable
Router# configure terminal
Router(config)# interface fastEthernet 0/0/0
Router(config-if)# switchport mode access
Router(config-if)# switchport access vlan 10
Router(config-if)# no shutdown
Router(config-if)# exit
Router(config)# interface vlan 10
Router(config-if)# ip address 192.168.10.2 255.255.255.252 # 与第一台在同一网段
Router(config-if)# no shutdown
Router(config-if)# exit
Router(config)# end
Router# write memory

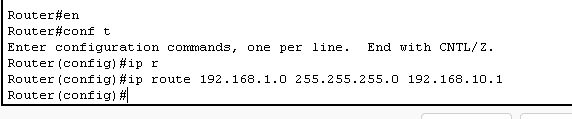

最后配置静态路由
第一台：
ip route 192.168.3.0 255.255.255.0 192.168.10.2
第二台：
ip route 192.168.1.0 255.255.255.0 192.168.10.1

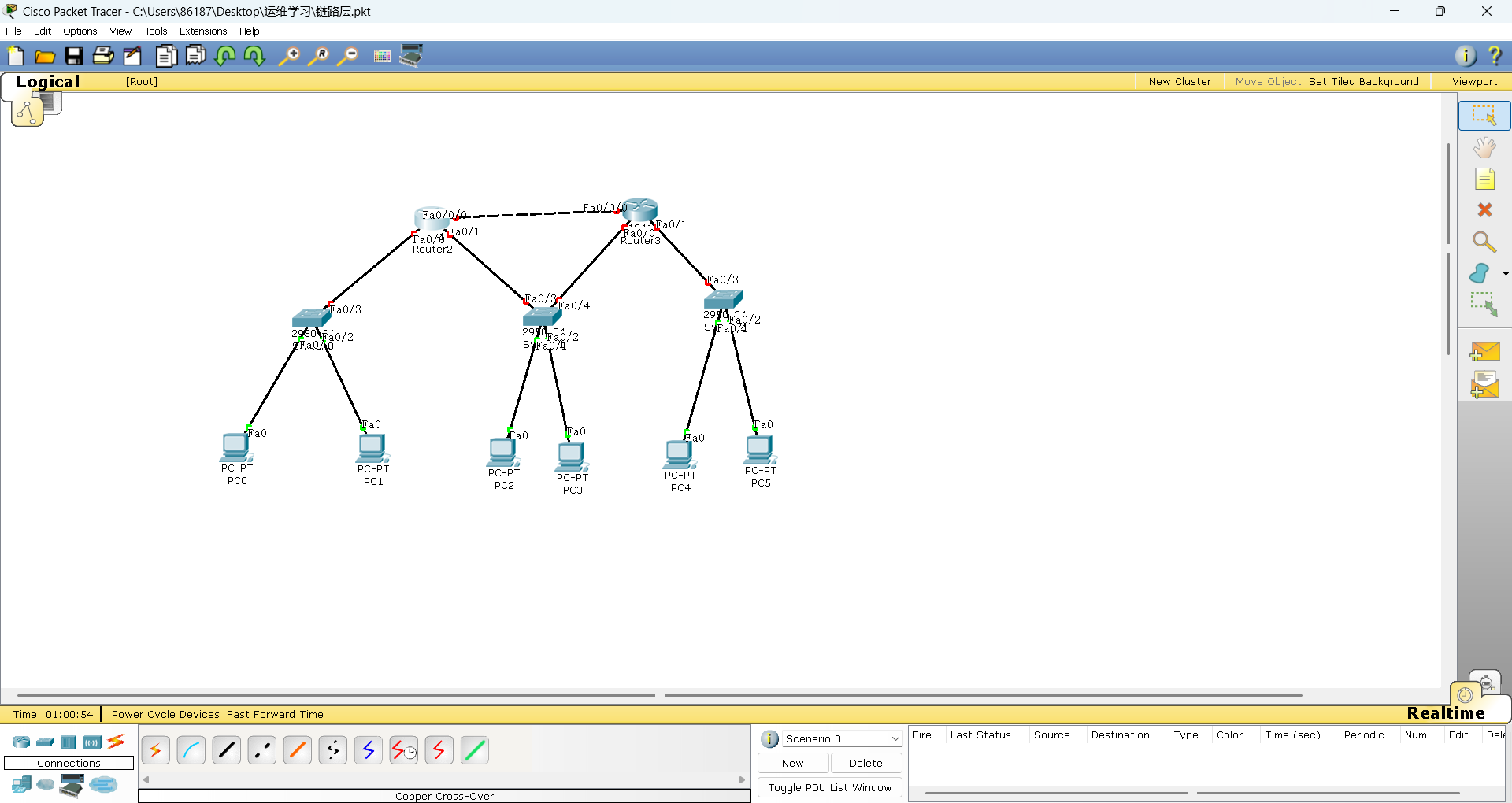

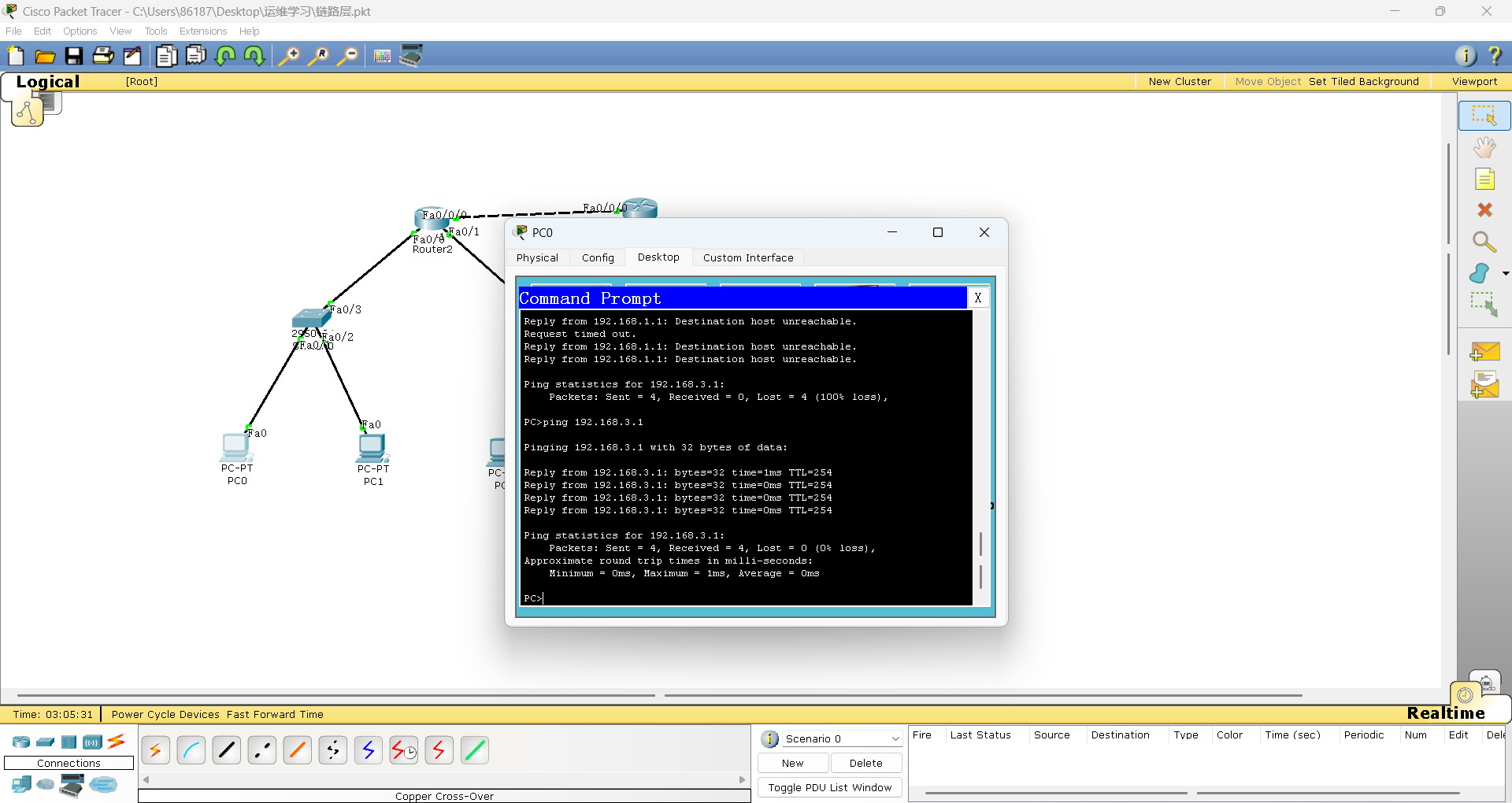

配置完成图片如上
OK完事了希望能帮到你们
