Origin软件学习

Origin软件学习

Origin目录结构

1. 在Windows系统下可同时安装Origin的多种不同版本, 各版本可同时独立使用;
2. 所有版本的Origin安装在默认目录C:\Program Files\OriginLab;

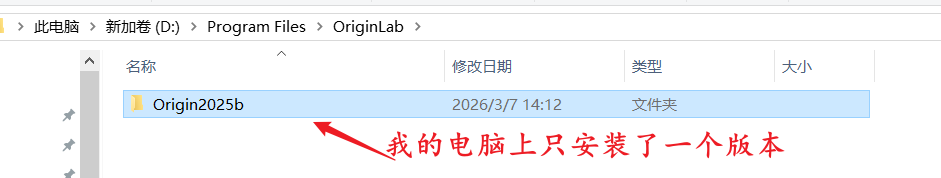

   • Origin安装的时候也可自己指定目录, 例如我指定在D盘.

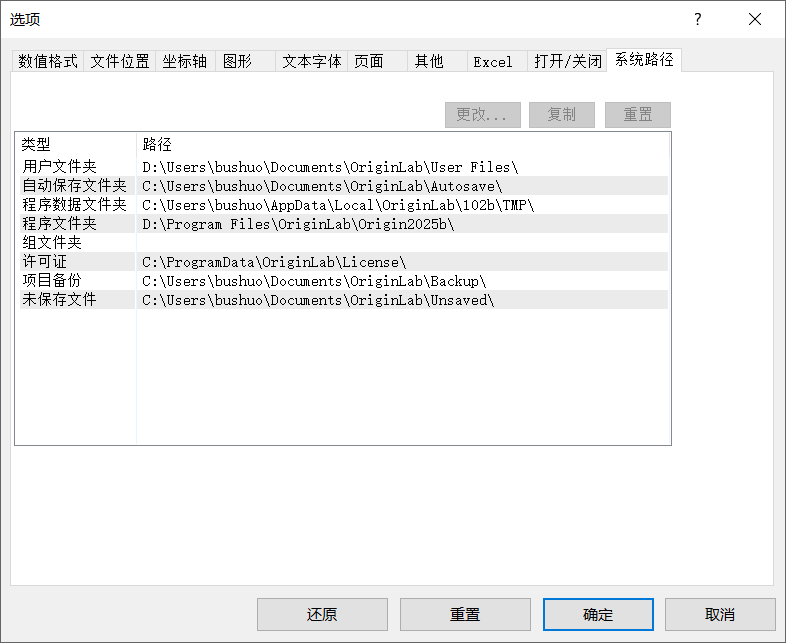

• 查看系统路径
• 【设置】👉【选项】👉【系统路径】

Origin常用文件类型

1. 项目文件: .opju, 旧版本为.opj格式文件;
2. Origin中文手册 Help Online - All Books - User Guide

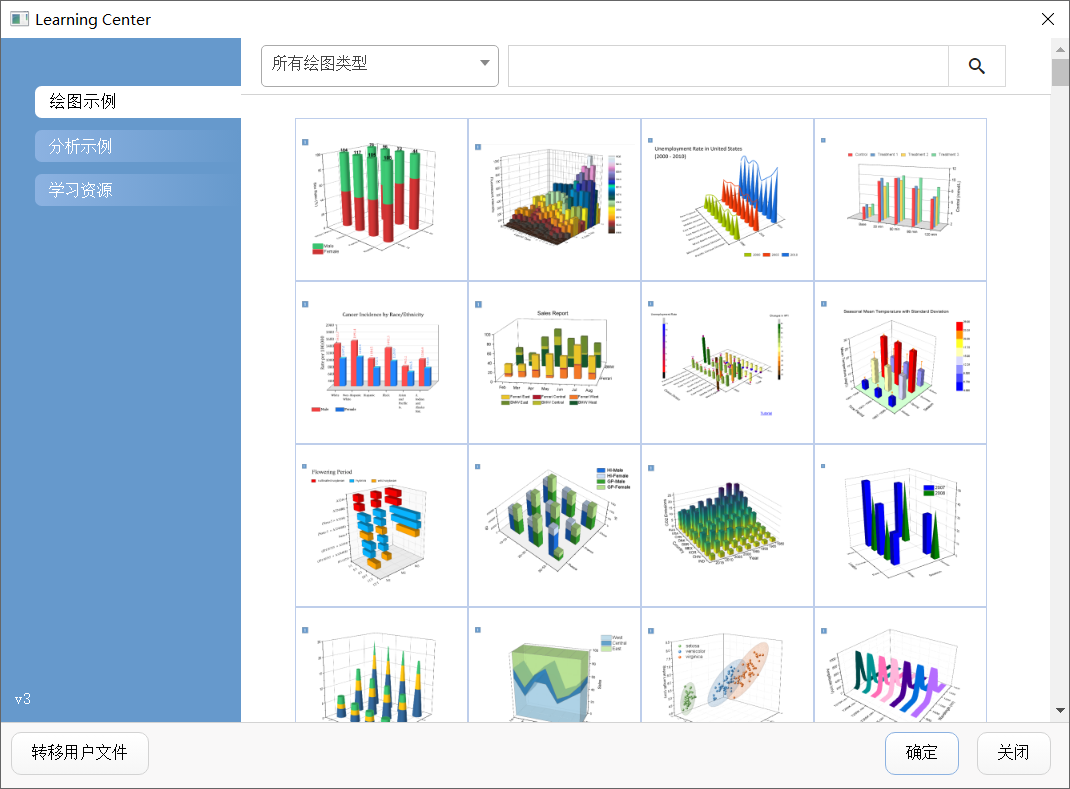

学习中心绘图示例

1. 快捷键 F11 ;
2. 【帮助】👉【Learning Center】.

Origin窗口

1. 工作簿 (Workbook);
2. 绘图 (Graph);
3. 矩阵薄 (Matrix);
4. 排版布局 (Layout);
5. 记事本 (Notes)

绘制爱心图像

{ x = 16 sin ⁡ 3 i y = 13 cos ⁡ i − 5 cos ⁡ ( 2 i ) − 2 cos ⁡ ( 3 i ) − cos ⁡ ( 4 i ) \begin{cases} x = 16\sin^3 i \\ y = 13\cos i - 5\cos(2i) - 2\cos(3i) - \cos(4i) \end{cases} {x=16sin3iy=13cosi−5cos(2i)−2cos(3i)−cos(4i)

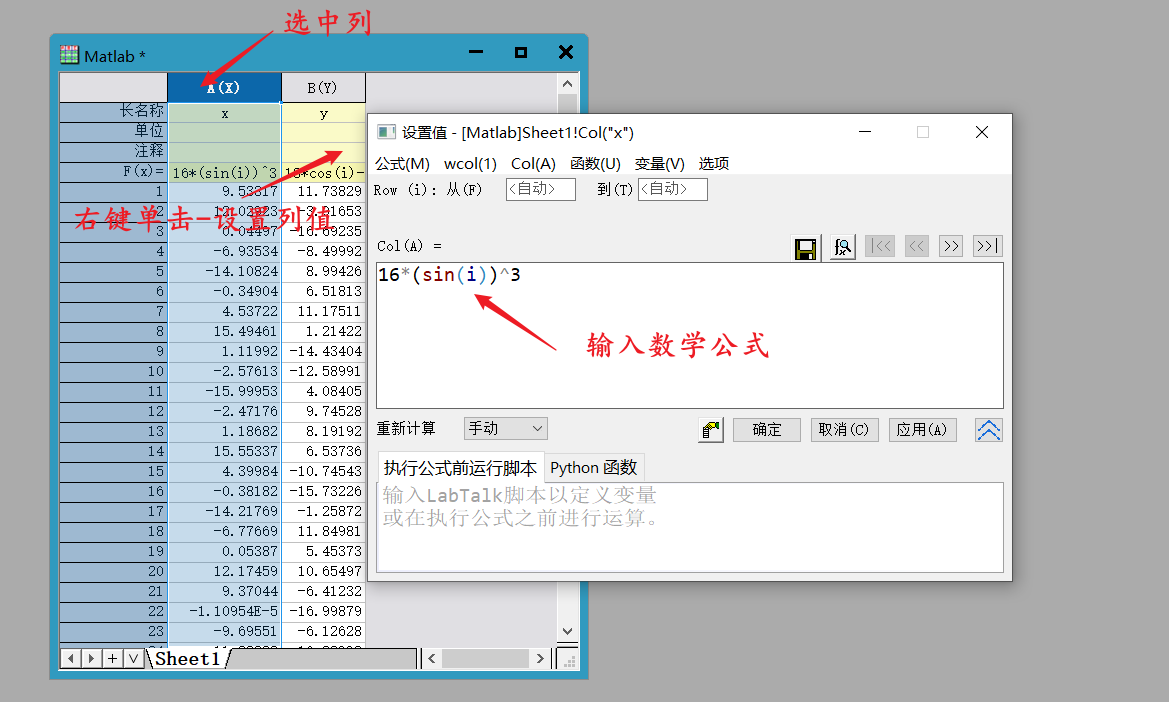

1. 添加两列数据;

2. 按照上述方法添加y轴数据;

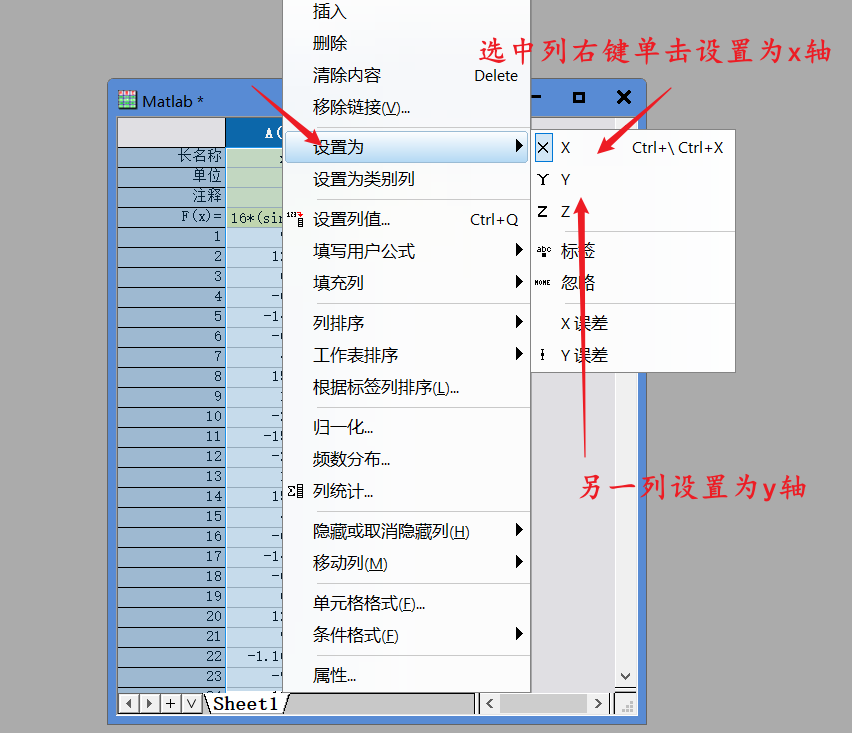

3. 将A列指定为x轴数据, B列指定为y轴数据;

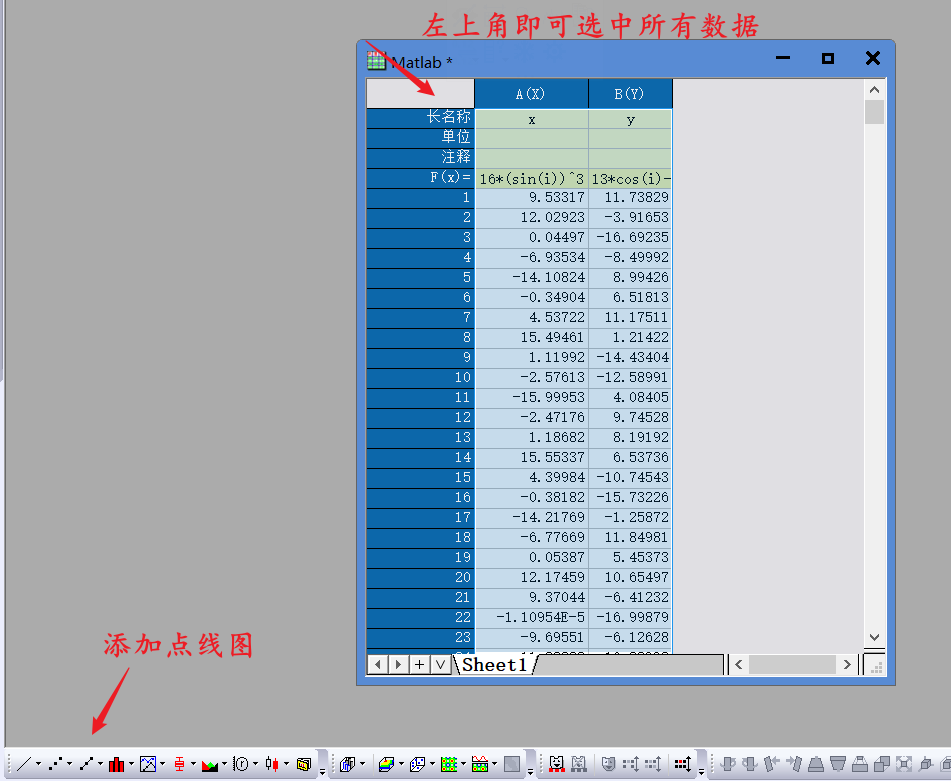

4. 选择x, y列数据绘制点线图;

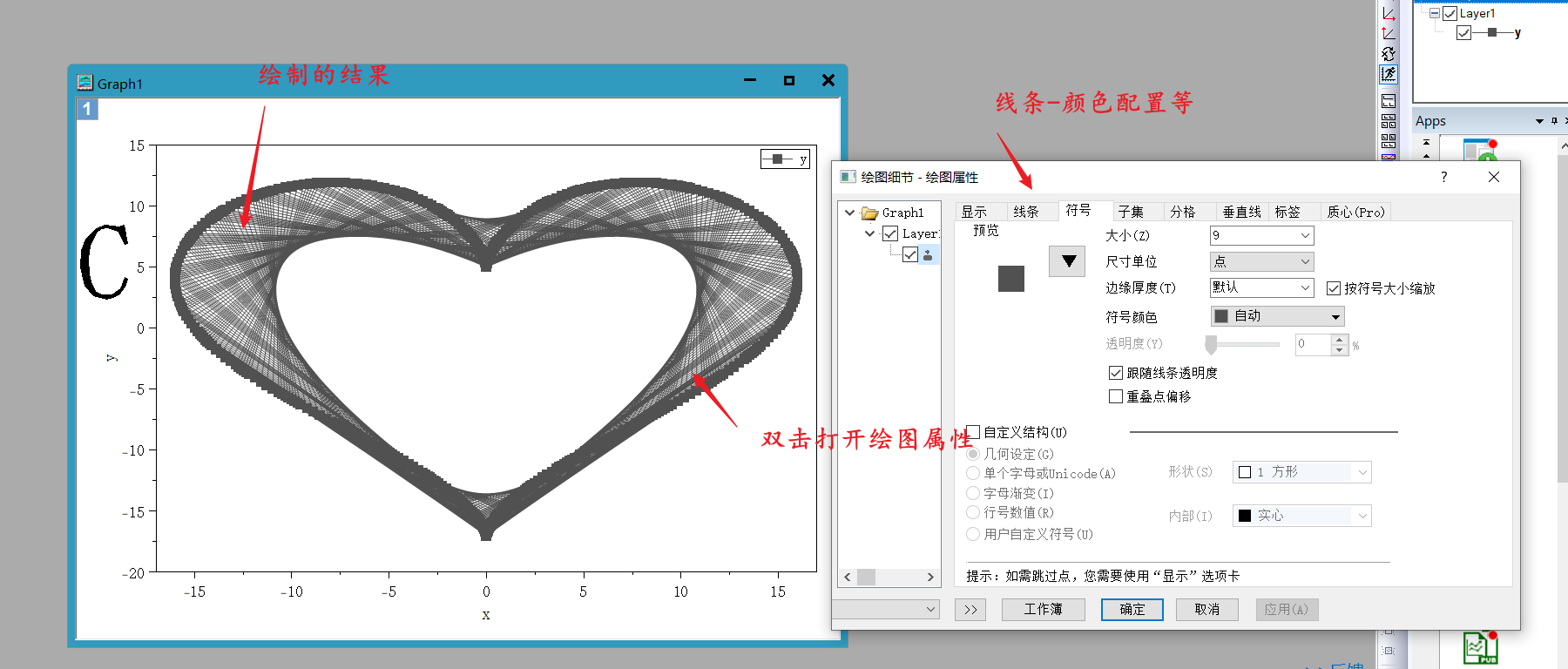

5. 修改绘图属性

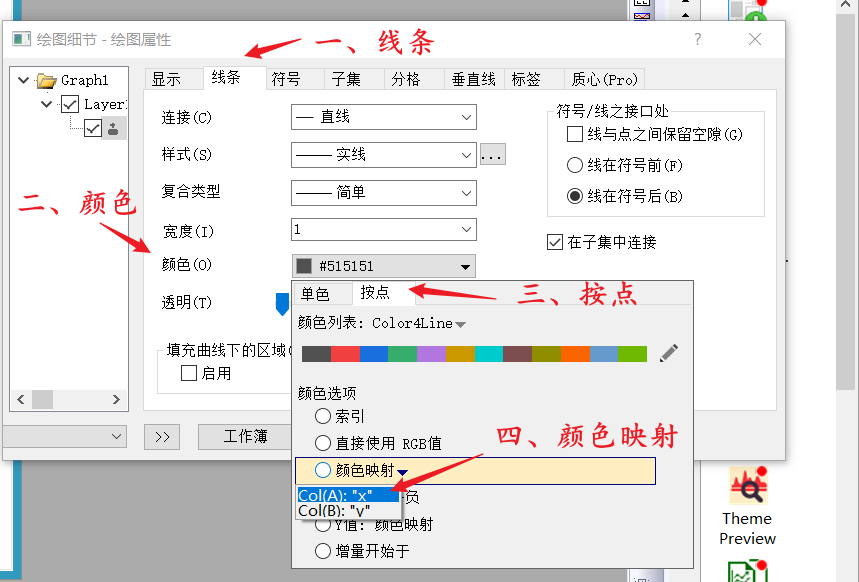

6. 设置颜色映射

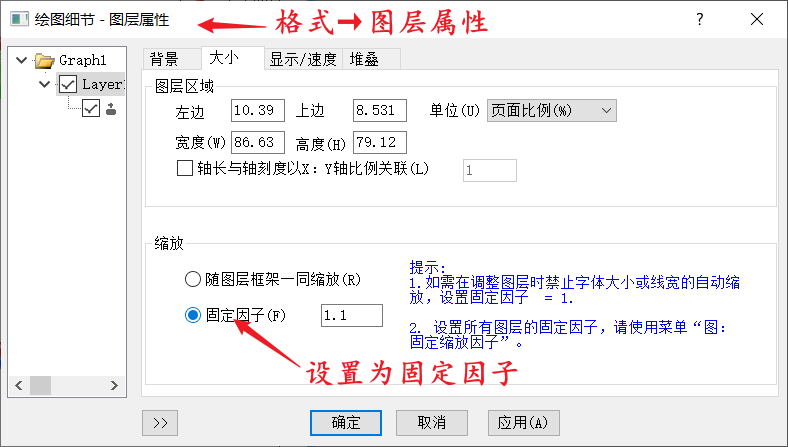

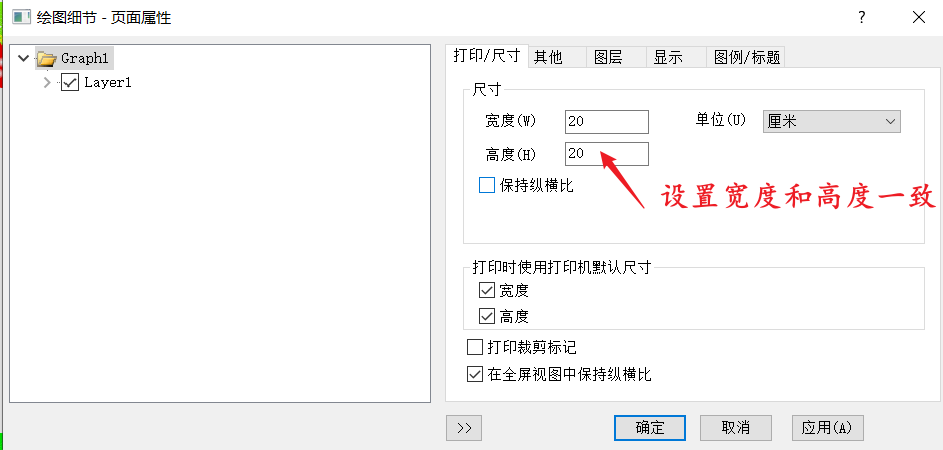

7. 设置横纵坐标比例相同
