新能源汽车集成热管理系统压力检测技术全解析------从传感器原理到VCU控制策略
关键词 ：新能源汽车；集成热管理；热泵系统；压力传感器；MEMS；VCU采集；故障诊断
简介：本文系统梳理新能源汽车集成热管理/热泵系统中压力检测点的布置逻辑，对比陶瓷敏感元件与MEMS传感器技术方案，拆解压力数据在热管理策略中的核心计算公式，分析VCU+压力传感器小系统的典型问题与测试验证方案，为工程实践提供可落地的技术参考。
目录
- 引言：压力感知在集成热管理系统中的核心价值
- 压力检测位置布置：不同热管理架构的选型逻辑
- 压力传感器技术方案对比：陶瓷敏感元件 vs MEMS
3.1 陶瓷敏感元件方案原理与优势
3.2 MEMS压力传感器方案科普与应用场景 - 热管理策略决策核心公式：从压力数据到控制输出
4.1 冷媒状态判别公式（气液两相判定）
4.2 热泵系统COP计算与压力关联
4.3 压力-温度补偿公式（集成传感器） - VCU+压力传感器小系统典型问题与根因分析
- 测试验证方案：从部件级到系统级的质量保障
- 技术趋势与展望
- 总结
一、引言：压力感知在集成热管理系统中的核心价值
新能源汽车集成热管理系统（含热泵架构）将电池热管理、座舱空调、电机冷却等子系统深度耦合，冷媒压力 是表征系统热力学状态、实现精准控制的核心物理量。压力传感器不仅要完成压力信号的可靠采集，更要为VCU提供决策依据，直接影响系统能效、低温性能与安全边界。
本文将从**感知端（传感器）→传输端（VCU采集）→决策端（热管理策略）**全链路展开，覆盖工程实践中的关键技术点。
二、压力检测位置布置：不同热管理架构的选型逻辑
2.1 基础空调系统（非热泵）
- 高压侧：压缩机出口→冷凝器入口之间，用于监测排气压力，防止压缩机过载、系统超压。
- 低压侧：蒸发器出口→压缩机入口之间，用于监测回气压力，判断冷媒充注量与蒸发器结霜风险。
- 核心作用：基础保护+冷媒状态判别。
2.2 热泵集成热管理系统
在基础架构上新增关键检测点：
- 热泵回路高低压侧：同基础空调，用于热泵模式下的排气/回气压力监测。
- 电池冷却/加热回路接口处：监测冷媒与冷却液换热后的压力变化，评估换热效率。
- 电子膨胀阀前后：获取阀前阀后压力差，用于精确控制阀开度，优化冷媒流量。
- 气液分离器入口/出口：判断冷媒气液分离效果，避免液态冷媒进入压缩机造成液击。
2.3 布置原则
- 靠近核心执行器：尽量靠近压缩机、电子膨胀阀等执行器件，减少管路延迟对控制精度的影响。
- 避免气液两相流干扰：检测点需布置在流场稳定区域，避开弯头、三通等易产生涡流的位置，确保压力测量的真实性。
- 冗余设计：关键高压侧可布置双传感器，实现故障冗余，提升系统安全性。
三、压力传感器技术方案对比：陶瓷敏感元件 vs MEMS

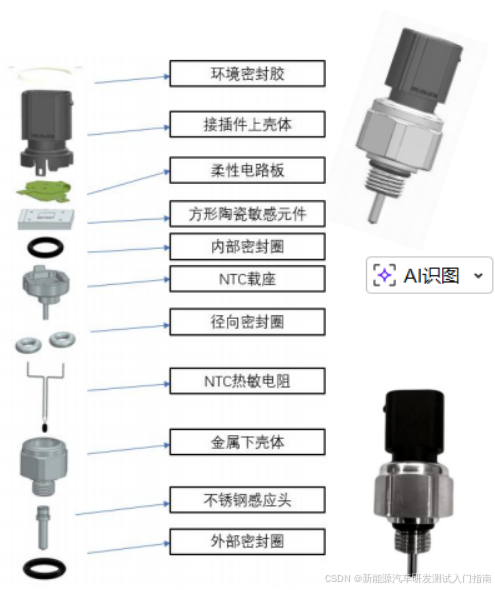

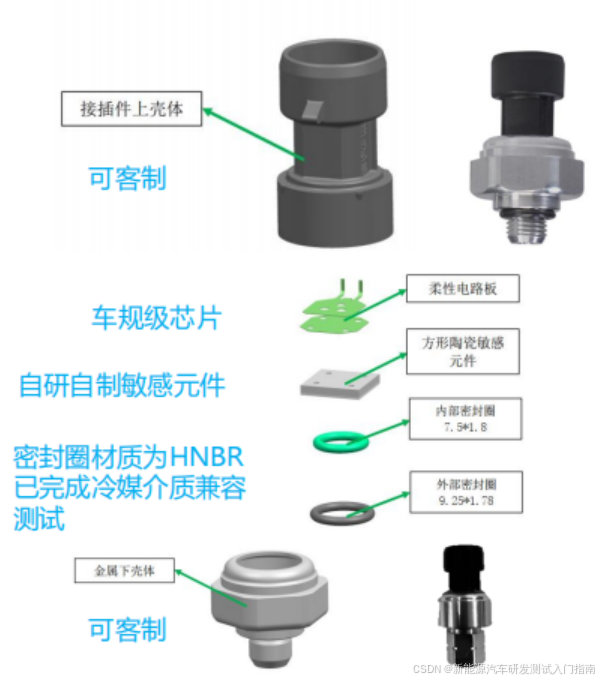

3.1 陶瓷敏感元件方案原理与优势
- 原理 ：采用厚膜陶瓷/陶瓷电容式敏感结构，冷媒压力作用于陶瓷膜片，使膜片产生形变，通过电容/电阻变化转换为电信号，经信号调理电路输出0.3~4.9VDC模拟电压。
- 核心优势 ：
- 介质兼容性强：适配R1234yf、R290、CO₂等多种冷媒，密封材料（如HNBR）可耐受苛刻介质环境。
- 抗冲击/抗振动性能优异：陶瓷结构机械强度高，适合车规级振动、冲击工况。
- 稳定性好：全误差带精度±2 Vs%，温漂小，长期可靠性高，已通过300万次满量程周期寿命验证。
- 适用场景：新能源汽车热泵系统、高压冷媒回路等对可靠性、介质兼容性要求高的场景。
3.2 MEMS压力传感器方案科普与应用场景
- 原理：基于**微机电系统（MEMS）**的压阻/电容式敏感芯体，通过半导体工艺在硅片上制备敏感膜片与应变电桥，压力作用下膜片形变导致电桥输出变化，经ASIC调理后输出数字/模拟信号。
- 核心优势 ：
- 体积小、重量轻：适合空间紧凑的集成热管理系统。
- 精度高、响应快：部分高端MEMS方案精度可达±0.5%FS，响应时间<1ms。
- 易于集成：可与温度、湿度等传感器实现单芯片集成，支持I²C/SPI/CAN FD等数字接口。
- 局限性 ：
- 介质兼容性较弱：部分MEMS芯体对冷媒、油杂质敏感，需额外封装保护。
- 抗机械冲击能力稍弱：硅基结构脆性较大，极端振动/冲击场景需额外缓冲设计。
- 适用场景：空间受限、对响应速度/集成度要求高的场景，如乘用车座舱空调、小型热管理模块。
四、热管理策略决策核心公式：从压力数据到控制输出
4.1 冷媒状态判别公式（气液两相判定）
基于克劳修斯-克拉佩龙方程 与冷媒饱和特性，通过压力与温度数据判别冷媒气液状态：
Tsat=f§
其中：
- Tsat：当前压力 (P) 下的冷媒饱和温度（由冷媒物性表插值得到）；
- fP：对应冷媒的压力-饱和温度函数（如R1234yf、CO₂的专用拟合公式）。
判别逻辑：
- 若实测温度 (T_{meas} > T_{sat}) → 冷媒为过热蒸汽；
- 若实测温度 (T_{meas} < T_{sat}) → 冷媒为过冷液体；
- 若 (T_{meas} \approx T_{sat}) → 冷媒处于气液两相区。
该公式是VCU判断蒸发器结霜、冷凝器换热效率、压缩机安全运行边界的核心依据。

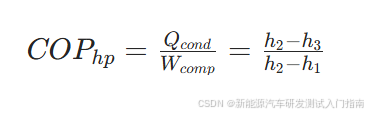

4.2 热泵系统COP计算与压力关联
热泵制热性能系数 (COP_{hp}) 是衡量系统能效的核心指标，与高低压侧压力直接相关：
其中：
- Qcond：冷凝器放热量（向座舱/电池供热）；
- Wcomp：压缩机耗功；
- h1, h2, h3：分别为压缩机入口、压缩机出口、冷凝器出口的冷媒比焓；
- 比焓 (h) 可通过压力 (P) + 温度 (T) 从冷媒物性表中查询得到。
压力关联：
- 高压侧压力 Phigh决定 h2, h3，直接影响冷凝器放热量；
- 低压侧压力 Plow决定 h1，影响压缩机吸气状态与耗功。
VCU通过调节电子膨胀阀开度改变 Phigh Plow比值，使COPhp最大化。

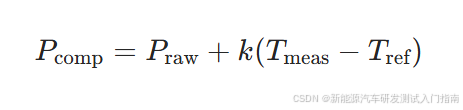

4.3 压力-温度补偿公式（集成传感器）
为消除温度漂移对压力测量精度的影响，集成压力温度传感器采用如下补偿公式：
其中：
- Praw：原始压力测量值；
- Tmeas：NTC实测温度；
- Tref：标定参考温度（通常为25℃）；
- k：温度补偿系数（由传感器标定实验得到，与芯体材料、封装结构相关）。
补偿后压力精度可进一步提升，满足热管理策略对高精度数据的需求。
五、VCU+压力传感器小系统典型问题与根因分析
5.1 典型问题1：压力信号漂移/噪声大
- 根因 ：
- 传感器密封失效，冷媒渗入信号调理电路；
- VCU采集端滤波参数不合理，高频干扰未被抑制；
- 接插件接触不良，导致信号虚接。
- 表现：压力数据波动超过±5%FS，或缓慢漂移超出误差范围。
5.2 典型问题2：压力数据与实际工况不符（偏高/偏低）
- 根因 ：
- 传感器安装位置不当，受管路涡流、热辐射影响；
- 标定曲线错误，VCU电压-压力转换公式与传感器实际特性不匹配；
- 温度补偿未启用，极端温度下温漂导致数据偏差。
5.3 典型问题3：电气故障（开路/短路）
- 根因 ：
- 线束磨损、接插件进水，导致电源/信号线路短路；
- 传感器内部ASIC损坏，或VCU ADC通道故障；
- 表现：VCU检测到输出电压<0.2V（开路）或>4.9V（短路），触发DTC故障码。
5.4 典型问题4：系统超压保护误触发
- 根因 ：
- 压力传感器瞬态响应慢，无法捕捉压力尖峰，导致VCU控制滞后；
- 保护阈值标定过于保守，或管路水锤效应导致瞬时超压。
六、测试验证方案：从部件级到系统级的质量保障
6.1 部件级测试（传感器单体）
- 精度与线性度测试 ：
- 设备：压力校准台、高低温箱、高精度万用表；
- 方法：在-40135℃全温域内，施加0.538.5barA阶梯压力，记录输出电压，计算线性度、迟滞、重复性。
- 介质兼容性测试 ：
- 方法：将传感器浸入目标冷媒（如R290、CO₂），在高温高压环境下老化1000h，测试性能衰减率。
- 可靠性测试 ：
- 振动测试：11g/20-2000Hz随机振动，持续100h；
- 冲击测试：1000g/1ms半正弦冲击，各方向3次；
- 寿命测试：300万次满量程压力循环。
6.2 系统级测试（VCU+传感器）
- 电气性能测试 ：
- 过压/反向电压测试：施加40V过压、-40V反向电压，验证传感器保护功能；
- EMC测试：符合ISO 11452（辐射抗扰）、ISO 10605（ESD）标准，验证信号完整性。
- 功能测试 ：
- 台架测试：在热管理台架上模拟高低温、高低压工况，验证VCU压力采集精度与控制策略响应；
- 实车测试：在冬季/夏季极端环境下，测试系统超压保护、结霜判别等功能。
- 故障注入测试 ：
- 人为模拟开路/短路、信号漂移等故障，验证VCU故障诊断逻辑与降级策略的有效性。
七、技术趋势与展望
- 多参数集成化：压力+温度+流量+湿度的单芯片集成传感器将成为主流，进一步减少系统复杂度。
- 数字化接口普及：CAN FD/LIN等数字输出方案将逐步替代模拟输出，实现更高带宽、更强诊断能力。
- 环保冷媒适配：针对R290、CO₂等高压环保冷媒的传感器封装与介质兼容技术将持续迭代。
- AI辅助诊断：基于压力数据时序特征的AI模型将用于预测传感器寿命与系统故障，实现 predictive maintenance。
八、总结
压力感知是新能源汽车集成热管理系统的核心环节，其位置布置、传感器选型、数据处理、故障诊断直接决定系统能效与可靠性。陶瓷敏感元件与MEMS方案各有优劣，需根据场景选型；核心热力学公式是VCU热管理策略的数学基础；完善的测试验证方案是保障VCU+压力传感器小系统稳定运行的关键。
未来，随着集成热管理系统复杂度的提升，压力感知技术将向高精度、高集成、数字化、智能化方向发展，为新能源汽车的高效、安全、环保提供更坚实的支撑。
附件：新能源汽车热管理压力检测核心公式速查表
一、冷媒气液状态判别公式
1. 饱和温度计算
Tsat = fP
- 含义：当前压力 (P) 下的冷媒饱和温度，由冷媒物性表插值或专用拟合公式得到。
- 判别逻辑 ：
- Tmeas> Tsat→ 过热蒸汽
- Tmeas< Tsat→ 过冷液体
- Tmeas ≈Tsat→ 气液两相区
- 应用场景：VCU判断蒸发器结霜、压缩机液击风险、冷凝器换热效率。

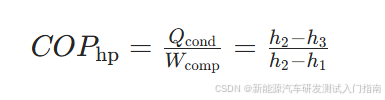

二、热泵系统COP计算
1. 制热性能系数
- 符号定义 ：
- Qcond：冷凝器放热量（向座舱/电池供热）
- Wcomp：压缩机耗功
- h1：压缩机入口比焓（由低压侧 Plow+Tlow查物性表）
- h2：压缩机出口比焓（由高压侧 Phigh+Thigh查物性表）
- h3：冷凝器出口比焓（由 Phigh+Tcond,out 查物性表）
- 压力关联 ：
- Phigh决定h2, h3，直接影响放热量
- Plow决定 h1，影响压缩机吸气状态与耗功
- 应用场景：VCU优化电子膨胀阀开度，最大化热泵能效。
三、压力-温度补偿公式
- 符号定义 ：
- Praw：原始压力测量值
- Tmeas：NTC实测温度
- Tref：标定参考温度（通常为25℃）
- k：温度补偿系数（由传感器标定实验获取）
- 作用：消除温度漂移对压力精度的影响，补偿后全温域误差满足车规要求。
- 应用场景：集成式压力温度传感器的VCU数据处理。

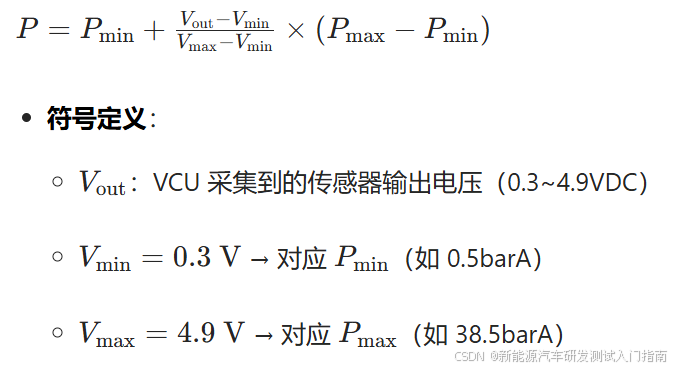

四、电压-压力转换公式（模拟输出传感器）
- 线性假设：默认传感器输出电压与压力呈线性关系，若为非线性需分段拟合。
- 应用场景：VCU将ADC采样电压转换为实际物理压力。
五、压力变化率诊断公式
- 含义：单位时间内压力变化速率，用于检测异常工况。
- 故障阈值 ：通常
判定为异常（如管路爆裂、阀件故障）。
- 应用场景：VCU实时监测压力动态，触发故障预警与安全保护。

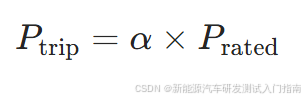

六、超压保护阈值公式（客户定制化）
- 符号定义 ：
- Prated：系统额定工作压力
- α：安全系数（通常取1.2~1.3，由系统耐压试验确定）
- 动作逻辑：当 Pmeas> Ptrip时，VCU立即切断压缩机、打开泄压阀。
- 应用场景：系统级安全保护策略。
使用建议
- 公式选型：根据传感器类型（纯压力/集成温度）和热管理架构（基础空调/热泵）选择对应公式。
- 参数标定：k、Pmin/max、α等参数需通过台架/实车标定获取，不可直接套用通用值。
- 边界处理：VCU软件中需增加上下限钳位，避免公式计算结果超出物理可能范围。
