S7-200以太网通讯实例:一主多从架构下的S7-1200与HMI数据交互

一、行业背景与核心痛点

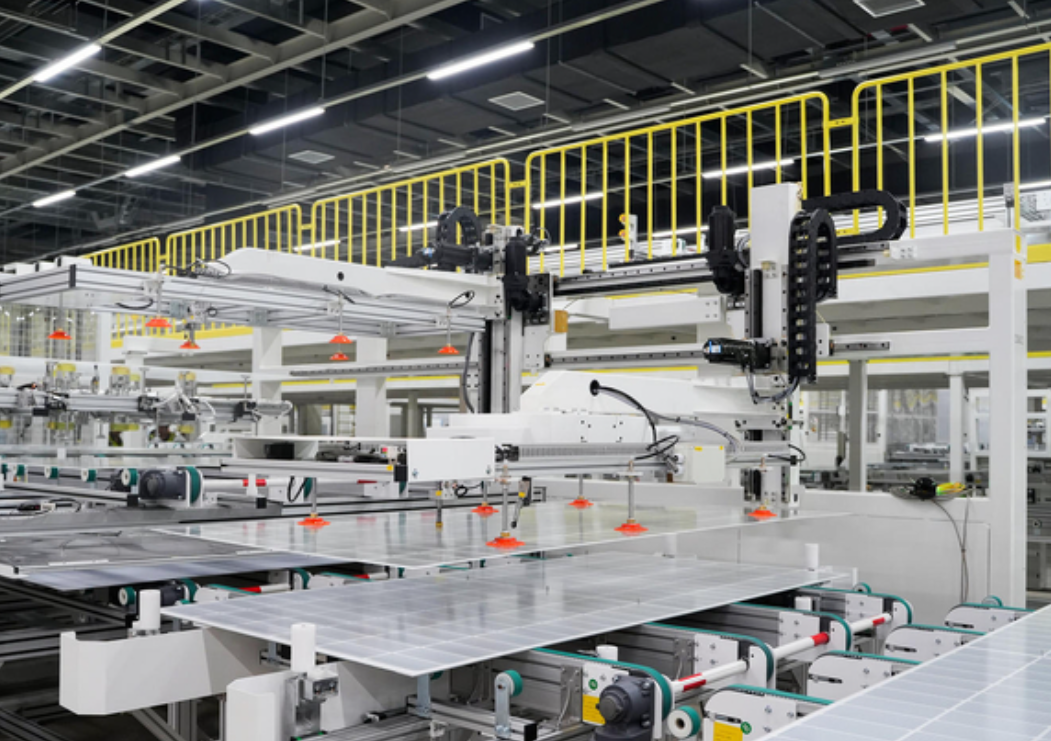

当前光伏行业迎来智能化升级浪潮,全球光伏装机量持续攀升,我国光伏产业产能、技术稳居世界前列,集中化管控成为组件生产升级核心方向。西门子S7-200 PLC因性价比高、稳定性强,广泛应用于光伏组件串焊、层压等核心工序,但该型号仅配备MPI 9针DP口,无以太网接口,采用西门子专有MPI串口协议;新一代S7-1200 PLC标配Profinet以太网接口,采用TCP/IP协议,且两者S7协议不兼容,无法直接数据互通,形成数据孤岛。核心痛点:

  1. 协议壁垒**,MPI串口与以太网**协议无法适配,普通转换器无法穿透专有协议,无法协同管控;

  2. 兼容冲突,S7-200已连接国产触摸屏(威纶通),改造易中断通讯,影响生产线24小时运行;

  3. 升级成本高,整体替换单条产线成本超30万元,停产损失大,不符合降本增效需求。

二、项目概况

某光伏组件生产企业,1台西门子S7-200 PLC(无网口,仅MPI 9针DP口)负责串焊工序启停控制与参数采集,已通过MPI口连接国产威纶通触摸屏实现本地监控。为搭建全生产线集中管控体系,需将S7-200数据上传至S7-1200 PLC,要求通讯稳定、延迟≤10ms,且不影响触摸屏使用。经选型,采用捷米特ETH-S7200-JM02 Plus桥接型以太网模块,其专为S7-200定制,适配光伏车间强电磁、高粉尘环境,支持多主站通讯,契合核心需求。

三、选型与部署方案

3.1 选型依据

核心需求:支持MPI转以太网双向转换,兼容S7-200/1200,适配国产触摸屏,工业级品质,配置便捷。该模块内置专用MPI协议解析芯片,突破协议穿透瓶颈,替代西门子CP243-1功能,支持触摸屏无缝对接,适配性远超同类产品。

3.2 部署方案

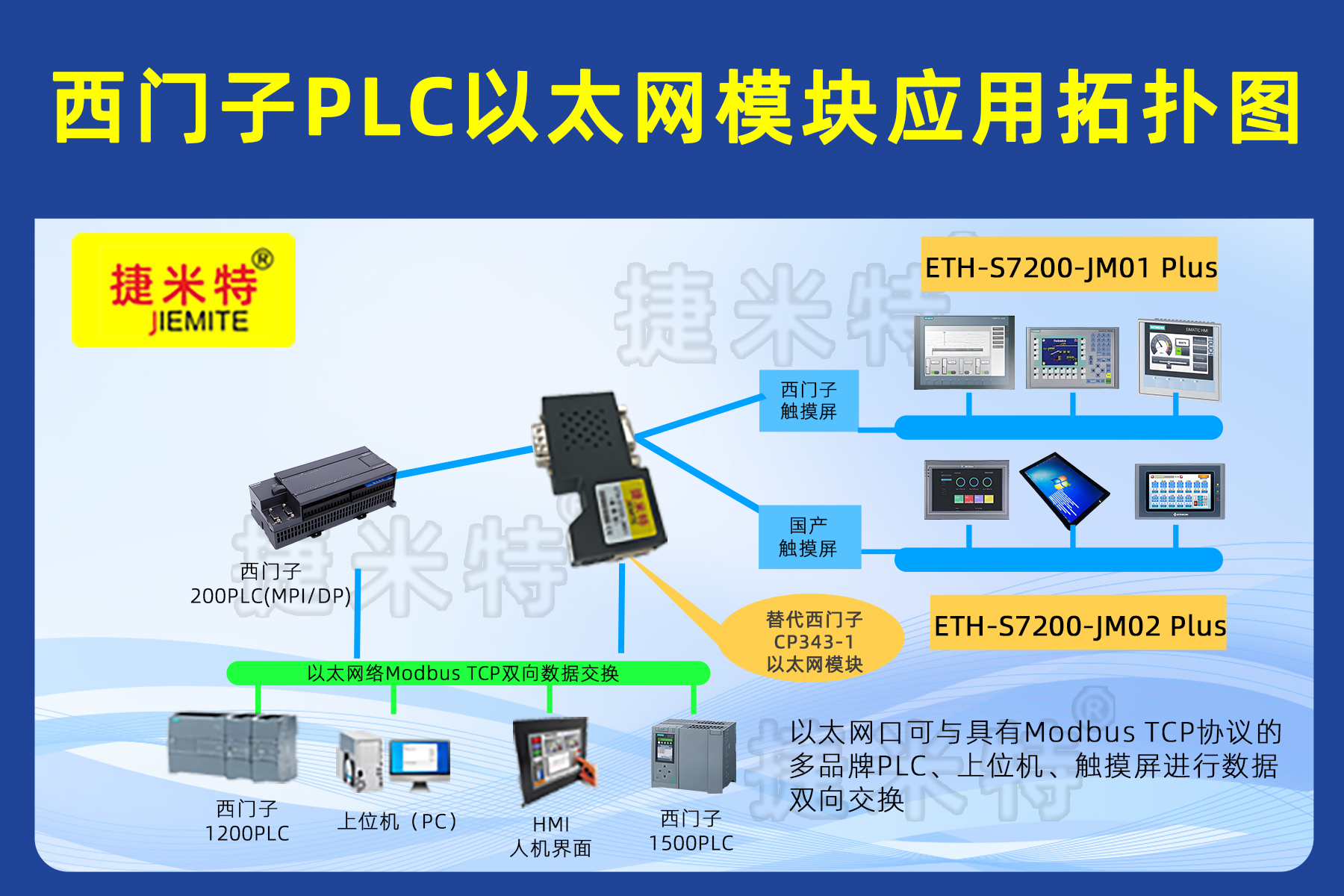

  1. 硬件连接:模块MPI 9针公口对接S7-200 DP口,X2扩展接口连接触摸屏,以太网口连S7-1200以太网口,形成闭环通讯,互不干扰;

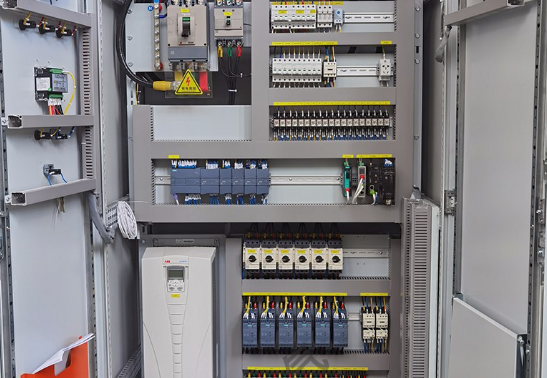

  2. 位置部署:安装于S7-200旁控制柜,缩短线路减少信号损耗;

  3. 调试:通过NetDevice软件设置IP匹配网段,配置MPI与Modbus参数,1天内完成部署。

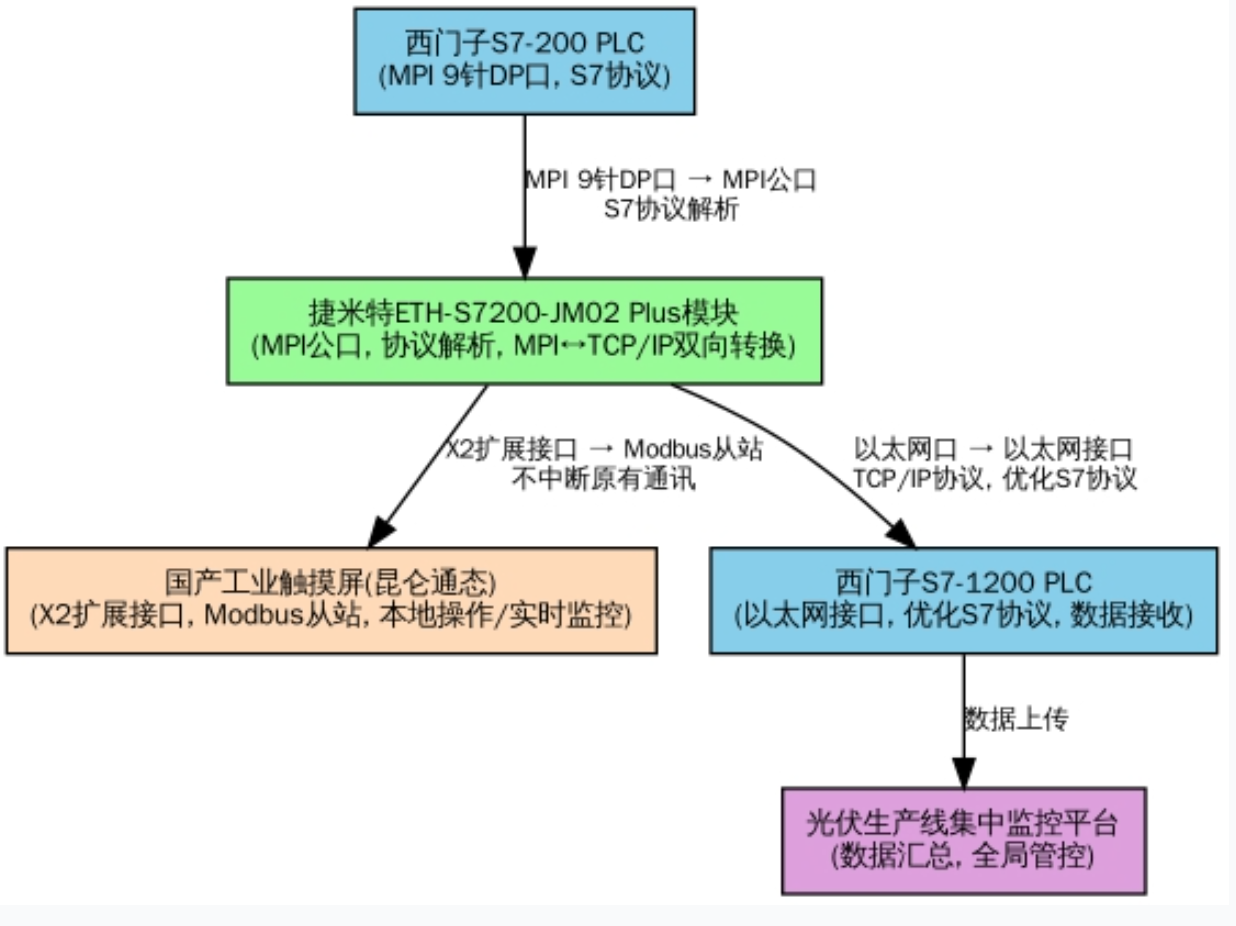

3.3 结构拓扑图

四、技术架构与硬件配置

4.1 技术架构设计

采用"底层设备-协议转换-上层管控"三层架构:底层为S7-200与触摸屏,负责现场采集与操作;中间层为捷米特模块,核心实现MPI与TCP/IP双向转换,完成数据透明传输,破解协议兼容难题;上层为S7-1200与监控平台,实现全局管控,支撑智能决策。

4.2 硬件配置(单条产线)

  1. 西门子S7-200 PLC(带MPI 9针DP口)1台;

  2. 西门子S7-1200 PLC(以太网接口)1台;

  3. 捷米特ETH-S7200-JM02 Plus桥接型模块1台;

  4. 国产威纶通触摸屏1台;

  5. 工业网线、MPI通讯线若干;6. 控制柜1台(含电源、接线端子)。

五、网关功能与产品优势

5.1 核心功能

内置TCP/IP协议栈,支持MPI与以太网双向透明转换;支持STEP7、WinCC等上位机,可连2台上位机;作为Modbus从站,支持触摸屏、DCS访问,无需额外编程;10/100M自适应以太网,延迟≤10ms,支持远程运维。

5.2 产品优势(核心亮点)

  1. 协议解析强:专用芯片穿透西门子专有协议,兼容触摸屏协议;

  2. 多主站兼容:双通道设计,不占用编程口,零中断改造;

  3. 工业级品质:宽温(-40℃~85℃)、抗电磁干扰,IP30防护;

  4. 便捷配置:可视化操作,1天完成调试;

  5. 高性价比:投入仅为整体替换的1/10,无需停产。

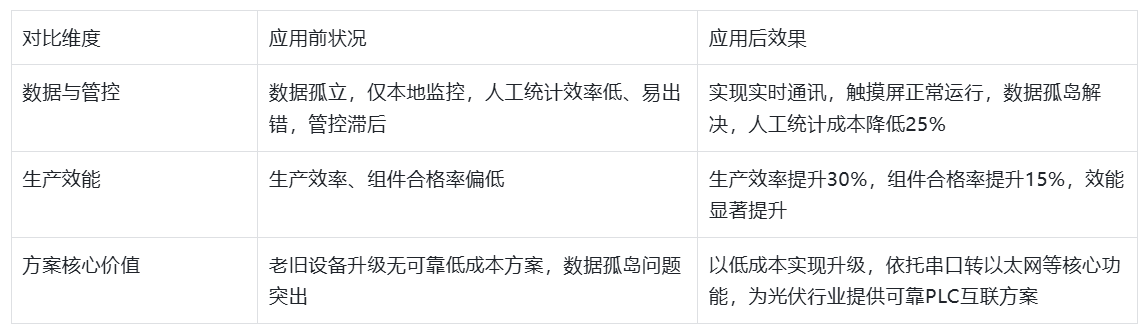

六、应用效果与方案价值

七、经典应用案例

某光伏组件串焊生产线智能化升级项目,4条生产线均用S7-200 PLC(仅MPI接口),连接威纶通触摸屏,需接入S7-1200实现集中管控且不中断生产。采用4套捷米特ETH-S7200-JM02 Plus部署,运行至今无故障,实现集中管控,降本增效,获客户高度认可,成为行业标杆。

八、网关未来发展趋势

结合光伏智能化升级与工业互联网发展,工业网关呈现五大趋势:

  1. AI集成,实现故障预警;

  2. 多协议融合,适配更多国产设备;

  3. 5G+TSN融合,拓展无线部署;

  4. 零信任安全,强化数据加密;

  5. 绿色节能,适配低碳生产。捷米特将持续迭代产品,贴合行业需求。

九、总结

本方案通过捷米特ETH-S7200-JM02 Plus桥接型模块,破解S7-200与S7-1200协议、接口兼容难题,不影响触摸屏运行,实现新旧设备协同。方案依托串口转以太网 、 以太网转换器 、 以太网桥接器核心价值,以低成本、高稳定完成升级,解决光伏行业数据孤岛,提升效率、降低成本,为工业老旧PLC升级提供可复制方案。

相关技术交流请给武工留言
