BLE（蓝牙低功耗）连接过程详解

一、BLE连接概览

BLE连接相比经典蓝牙有显著差异：

无连接模型：基于广播（Advertising）和扫描（Scanning）
快速连接：典型连接建立时间 < 3ms
状态简化：仅4种状态（Standby/Advertising/Scanning/Initiating/Connection）
跳频简化：40个信道（2MHz间隔），37个数据信道 + 3个广播信道

二、广播与扫描阶段

广播类型与事件

广播类型	说明	应用场景
Connectable Undirected	可连接无定向广播	最常见，允许任何设备连接
Connectable Directed	可连接定向广播	快速连接已知设备（白名单）
Scannable Undirected	可扫描无定向广播	允许扫描响应，不可连接
Non-connectable	不可连接广播	仅广播数据（如Beacon）
Scan Response	扫描响应	响应主动扫描的额外数据

广播信道与数据信道分布

cpp 复制代码

广播信道（3个）：37(2402MHz), 38(2426MHz), 39(2480MHz)
数据信道（37个）：0-36，自适应跳频（AFH）

三、完整连接流程图

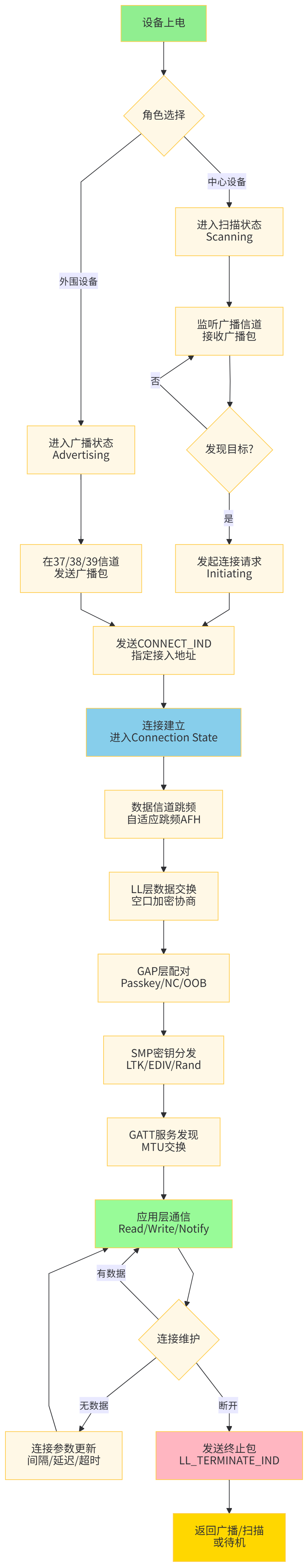

图1：BLE完整连接流程图说明

此流程图展示了BLE设备从上电到应用通信的完整生命周期，关键阶段解析如下：

角色选择（节点B）：BLE连接前必须确定角色。外围设备（Peripheral，从设备）进入广播状态，周期性在3个广播信道发送数据；中心设备（Central，主设备）进入扫描状态，监听广播信道发现设备。角色不是固定的，设备可以时分复用两种角色（如手机同时作为Central连接手环，作为Peripheral被电脑连接）。
广播与扫描交互（C→E 与 D→F→G）：外围设备以可配置间隔（20ms-10.24s）在信道37、38、39循环发送广播包（ADV_IND）。中心设备以主动或被动扫描模式监听，被动扫描仅接收广播数据，主动扫描额外发送SCAN_REQ请求扫描响应（SCAN_RSP）获取更多数据（如设备名称、发射功率）。
连接发起（H→I→J） ：中心设备发现目标后，在同一广播信道立即发送CONNECT_IND（连接指示），包含关键参数：接入地址（Access Address，随机32位值，用于标识此连接）、CRC初始值、跳频算法参数、连接间隔、从设备延迟、监督超时等。外围设备收到后停止广播，双方进入连接状态。
连接后流程（K→L→M→N→O→P）：进入连接状态后，立即切换到37个数据信道，使用自适应跳频（AFH）避开干扰信道。链路层（LL）协商加密，安全管理层（SMP）执行配对（根据IO能力选择Just Works/Passkey Entry/Numeric Comparison/OOB），生成并分发LTK（长期密钥）。通用属性协议（GATT）执行MTU交换（默认23字节，最大512字节）和服务发现，最后应用层通过特征值读写或通知进行数据通信。
连接维护（Q分支）：BLE支持连接参数更新（Connection Parameter Update）动态调整通信间隔（7.5ms-4s）以平衡功耗和吞吐量；无数据传输时进入睡眠，通过连接事件（Connection Event）周期性唤醒。断开时发送LL_TERMINATE_IND，双方返回初始状态。

四、链路层（LL）连接建立时序

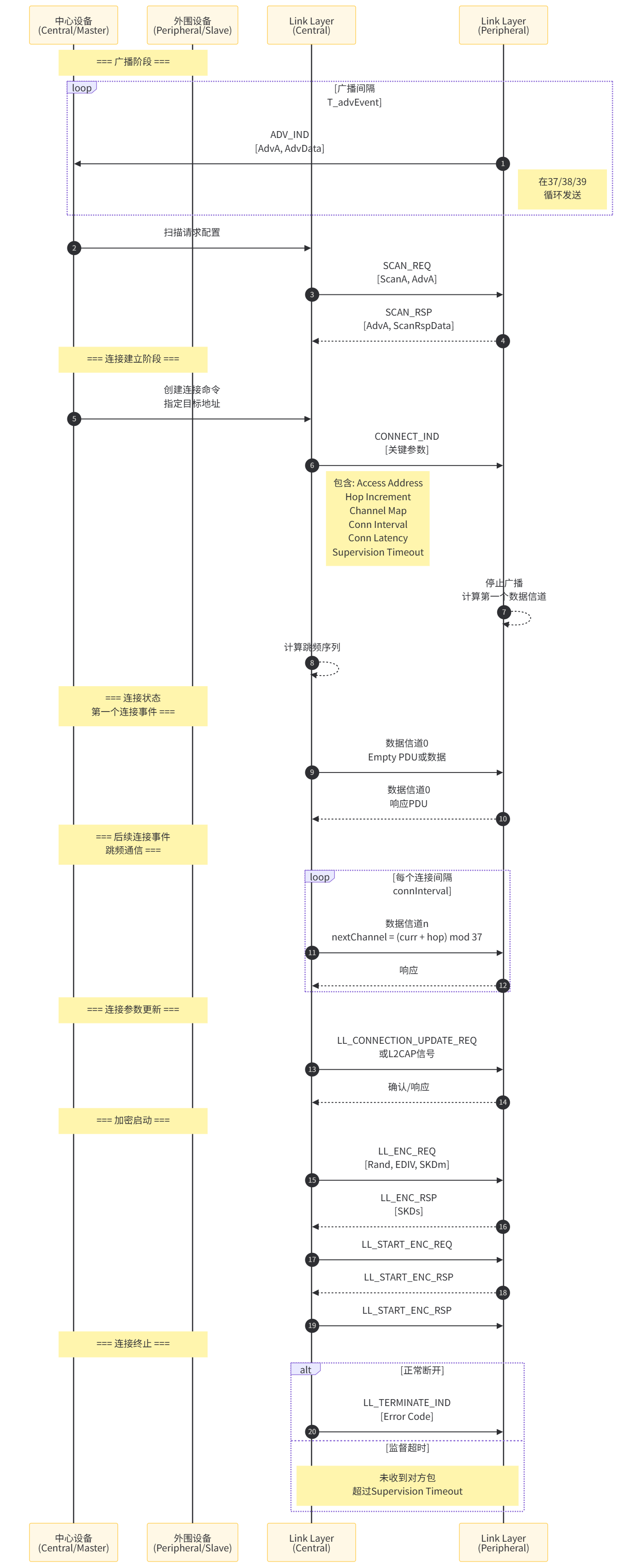

此序列图详细展示了BLE链路层（Link Layer）从广播到加密通信的精确时序，体现BLE"无连接"模型的本质：

广播阶段（步骤1-4） ：外围设备的链路层以T_advEvent间隔（由advInterval + 随机延迟0-10ms组成，避免多设备碰撞）在3个广播信道循环发送ADV_IND广播包，包含自身地址（AdvA）和广播数据（AdvData）。中心设备可发送SCAN_REQ请求扫描响应，外围设备返回SCAN_RSP补充设备名称、128位UUID等元数据。此过程完全单向，不建立任何持久状态。
连接建立阶段（步骤5-8） ：这是BLE连接的关键创新。中心设备不通过配对或协商建立连接，而是单方面发送CONNECT_IND，包含：
- Access Address：随机生成的32位值，成为此后数据信道的物理层同步字
- Hop Increment：5-16的跳频步长，与信道映射共同决定跳频序列
- Channel Map：37位掩码，标记可用/不可用数据信道（AFH基础）
- 连接参数：间隔（1.25ms倍数）、从设备延迟（可跳过N个连接事件）、监督超时
外围设备收到后立即停止广播 ，双方基于公式nextChannel = (currentChannel + hopIncrement) mod 37计算跳频序列，进入连接状态。
连接事件机制（步骤9-12） ：BLE连接不是持续占用信道，而是周期性的"连接事件"。在每个connInterval（如50ms），中心设备在计算的数据信道上发送数据（或空PDU维持同步），外围设备必须在150±2μs内响应。这种时分双工（TDD）机制是BLE低功耗的核心------设备在连接事件间可深度睡眠。
连接参数更新（步骤13-14）：初始参数由中心设备在CONNECT_IND中强制指定，但外围设备可通过L2CAP信号或LL层请求更新，动态调整间隔（如从50ms改为1s以省电）或监督超时。
加密启动（步骤15-19） ：配对完成后，链路层使用生成的Session Key（SK）启动加密。中心设备发送LL_ENC_REQ携带随机数（Rand）、加密 diversifier（EDIV）和SK的一部分（SKDm），外围设备响应SKDs，双方组合成完整SKD生成会话密钥，通过LL_START_ENC序列启用AES-CCM加密。
连接终止（步骤20-22） ：正常断开时一方发送LL_TERMINATE_IND携带原因码（如User Terminated Connection）；异常断开（如超出监督超时、瞬间干扰导致连续丢包）由链路层自动检测并上报。

五、GAP层配对流程详解

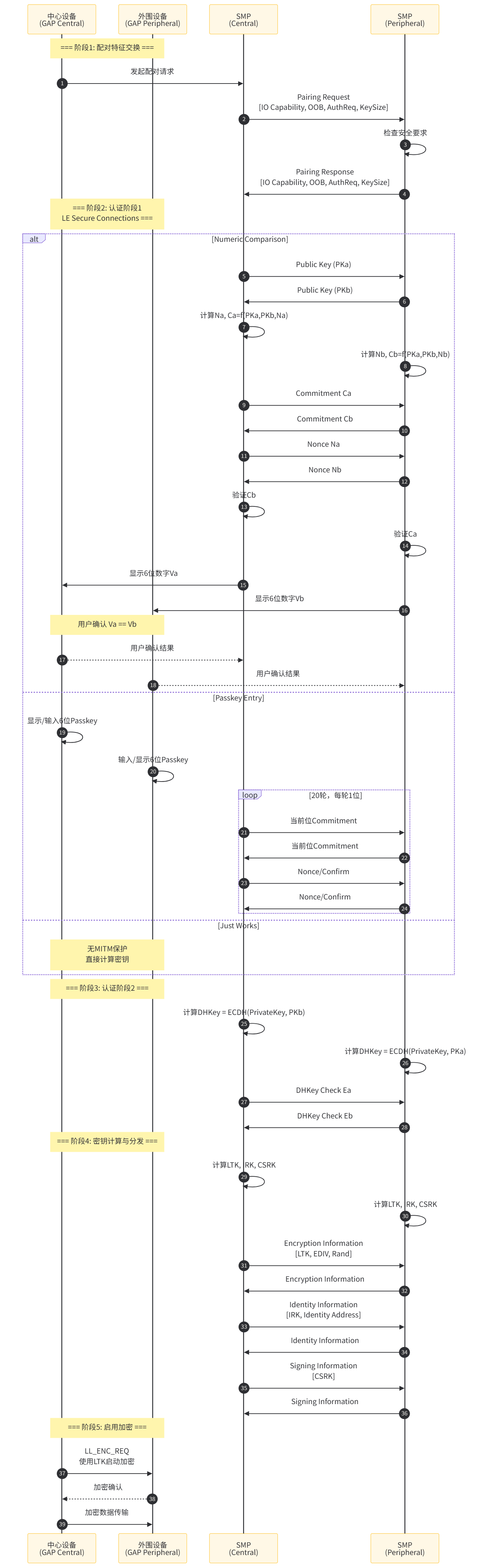

图4：BLE GAP层配对流程时序图说明

此图展示了BLE 4.2+引入的LE Secure Connections配对流程，相比Legacy Pairing大幅提升安全性，分为五个阶段：

阶段1：配对特征交换（步骤1-3） ：中心设备发起Pairing Request，携带IO能力（Display/Keyboard/None/YesNo）、OOB数据可用性、认证需求（MITM保护、绑定、SC支持）和最大密钥长度。外围设备响应Pairing Response，双方协商使用LE Secure Connections（椭圆曲线）还是Legacy Pairing（传统TK），并确定最终认证方法。
阶段2：认证阶段1（步骤4-分支）：根据IO能力选择三种方法之一，与经典蓝牙SSP类似但基于椭圆曲线：
- Numeric Comparison：双方交换公钥（P-256曲线），计算并承诺Commitment值，交换Nonce后各自计算6位数字。用户确认两设备显示数字相同，可防止MITM攻击。这是BLE最安全且用户友好的方法。
- Passkey Entry：一方输入6位密码，另一方显示，通过20轮逐位验证（每轮交换Commitment和Confirm值），适合一方无显示器场景（如键盘配对PC）。
- Just Works：直接交换公钥计算密钥，无MITM保护，仅防止被动窃听，用于双方均无IO能力（如两个传感器）。
阶段3：认证阶段2（步骤5-6） ：双方使用椭圆曲线Diffie-Hellman（ECDH）计算共享密钥DHKey，交换DHKey Check值验证计算一致性，确认无中间人篡改公钥。此阶段确保密钥的前向安全性。
阶段4：密钥计算与分发（步骤7-12）：基于DHKey派生三种密钥：
- LTK（Long Term Key）：16字节，用于链路层加密，配合EDIV和Rand存储
- IRK（Identity Resolving Key）：用于解析私有地址（Resolvable Private Address），保护设备隐私
- CSRK（Connection Signature Resolving Key）：用于签名数据（Signed Write），无加密时提供数据完整性
双方通过SMP协议交换这些密钥，实现绑定（Bonding）------永久存储配对信息供下次快速重连。
阶段5：启用加密（步骤13-15） ：配对完成后，链路层使用LTK启动加密（通过LL_ENC_REQ），后续所有数据传输经AES-CCM加密，配对流程结束。
