单片机复位源

RCC

RCC = Reset and Clock Control（复位和时钟控制）
管理着多种复位信号
- 电源复位：芯片刚上电、电压太低，所有寄存器都恢复默认值
- 系统复位：看门狗超时、软件复位、复位按键，CPU和外设复位，但备份域（RTC时间、备份寄存器）的数据保留
- 备份域复位：只复位RTC、备份寄存器
产生所有的总线和外设时钟
- 选择时钟来源
  - HSI（内部高速时钟）：芯片自带的RC振荡器，精度一般，但不用外接晶振
  - HSE（外部高速时钟）：需要外接接一个晶振，精度高
  - LSI（内部低速时钟）：低功耗模式下用，省电
  - LSE（外部低速时钟）：32.768kHz，专门给RTC用
  - PLL（锁相环）：可以把低频时钟倍频到高频（比如把16MHz变成160MHz）
- 配置时钟频率（调电压）
  - SYSCLK（系统时钟）：CPU跑的频率
  - AHB总线时钟：给内存、DMA这些高速设备
  - APB1/APB2总线时钟：给串口、定时器这些外设（APB1通常频率低一些，省电）
- 使能外设时钟

复位源

电源复位

在以下事件发生时，会产生电源复位：
- 掉电复位（BOR）
- 从待机模式退出
- 从关机模式退出

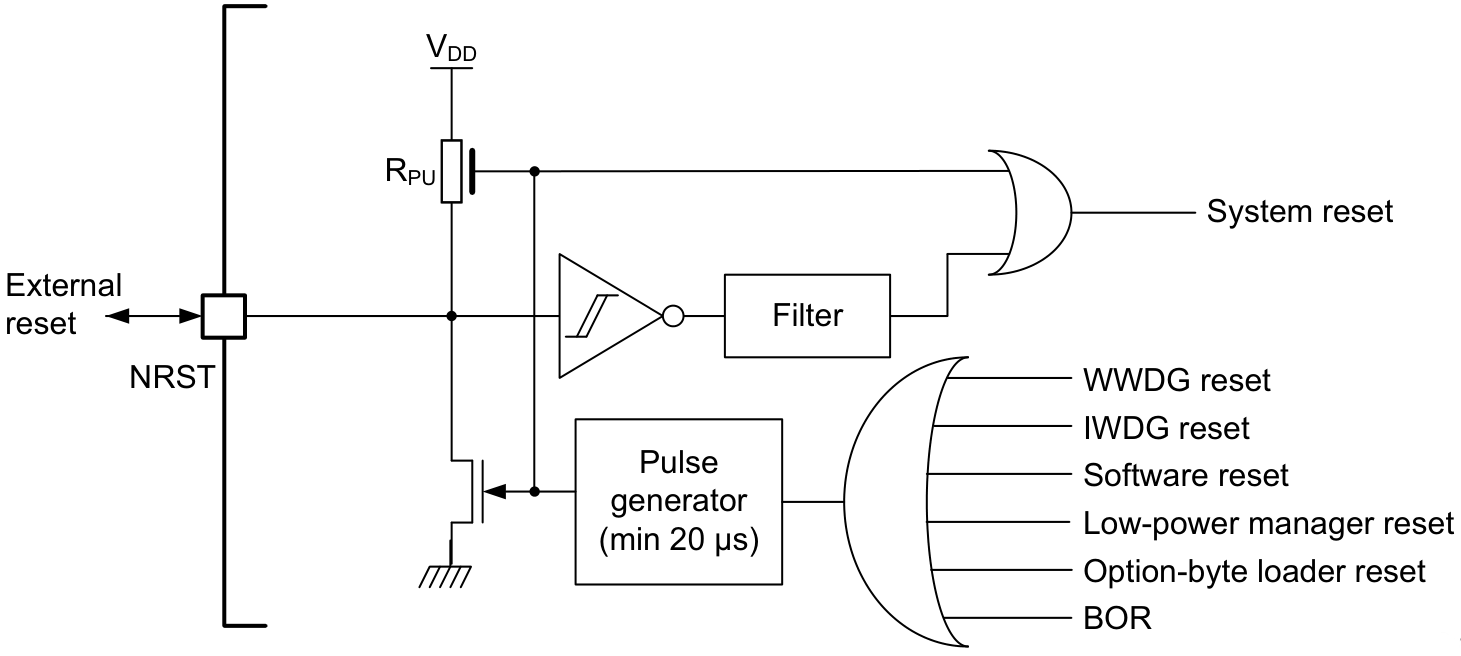

系统复位

复位源

在以下事件发生时，会产生系统复位
- 芯片 nNRST引脚检测到低电平（external reset）
- 窗口看门狗事件（WWDG reset）
- 独立看门狗事件（IWDG reset）
- 软件复位（SW reset）
- 低功耗模式安全复位
- 选择字节(option-byte，用于控制单片机启动特性)载入复位
- 掉电复位（BOR）

复位源的查询

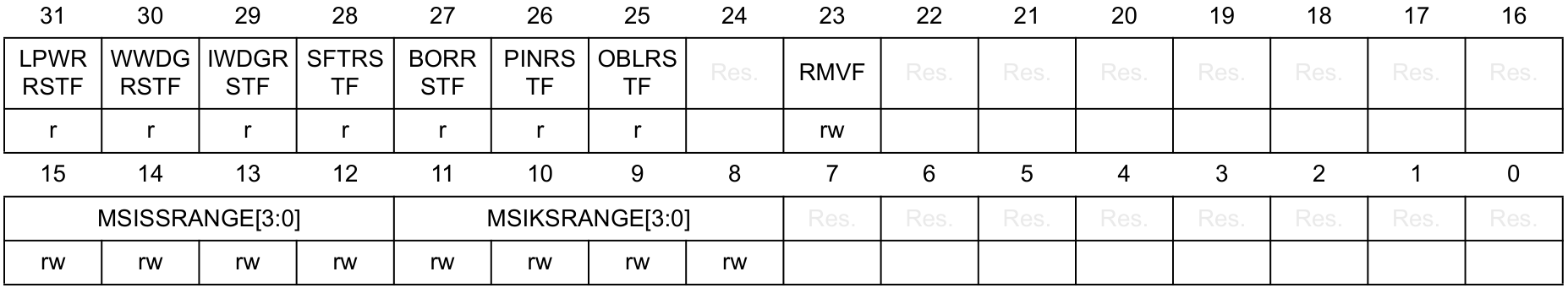

复位源可以通过RCC_CSR（RCC control/status register）寄存器中的复位标志来获取

相应的 RSTF 标志在发生相应的复位时，由硬件自动置1
RMVF位置1时，清除所有的复位标志位

接口函数

复位源查询

c 复制代码

// RCC_FLAG_BORRST BOR reset
//RCC_FLAG_OBLRST OBLRST reset
//RCC_FLAG_PINRST Pin reset
//RCC_FLAG_RMVF Remove reset Flag
//RCC_FLAG_SFTRST Software reset
//RCC_FLAG_IWDGRST Independent Watchdog reset
//RCC_FLAG_WWDGRST Window Watchdog reset
//RCC_FLAG_LPWRRST Low Power reset
__HAL_RCC_GET_FLAG(__FLAG__)

复位标志的清除

c 复制代码

__HAL_RCC_CLEAR_RESET_FLAGS()

后备域复位

后备域：在主电源掉电后，部分电路使用另一组后备电源（一般是后备电池）供电，主要维持

RTC的运转和一部分内存的数据保持

有两种方式可以产生后备域复位
通过软件将RCC_BDCR寄存器中的 BDRST 位置1，产生
主电源和后备电源都掉电，然后，主电源或后备电源上电时，产生
