OSPF的多区域通信技术
实验步骤：

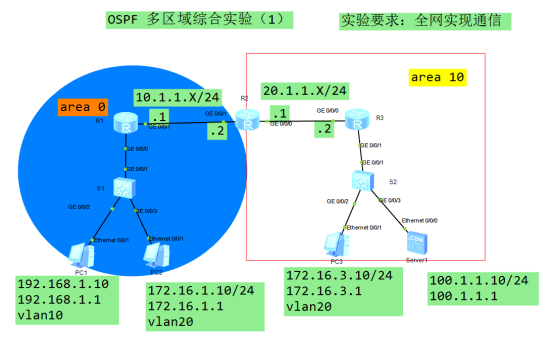

1.梳理思路（这个实验要的目的：不同区域使用OSPF来实现通信。）OSPF的多区域实验的关键点（宣告路由的时候需要注意边界），依据网络拓扑要实现的目的是，不同vlan间通信（网关的设置）
2.小结思路：跨vlan的通信，需要配网关；不同区域通信需要关注边界路由器的宣告方法。自下而上的配置方法。
3.完成网络拓扑基础配置
3.1完成终端设备基础配置
3.2网络设备（接入层/汇聚层的基础配置）
接入层交换机配置S1和S2
un t m
sys
sys S1
v b 10 20
int g 0/0/2
p l a
p d v 10
int g 0/0/3
p l a
p d v 20
int g 0/0/1
p l t
p t a v a
Q
S2
un t m
sys
sys S2
v b 30 20
int g 0/0/2
p l a
p d v 20
int g 0/0/3
p l a
p d v 30
int g 0/0/1
p l t
p t a v a
q
3.3 路由器基础配置
R1
un t m
sys
sys R1
int g 0/0/0.10
dot t v 10
ip add 192.168.1.1 24
ar b e
int g 0/0/0.20
dot t v 20
ip add 172.16.1.1 24
ar b e
int g 0/0/1
ip ad 10.1.1.1 24
Q
R3
un t m
sys
sys R3
int g 0/0/1.20
dot t v 20
ip add 172.16.3.1 24
ar b e
int g 0/0/1.30
dot t v 30
ip add 100.1.1.1 24
ar b e
int g 0/0/0
ip ad 20.1.1.2 24
Q
un t m
sys
sys R2
int g 0/0/1
ip add 10.1.1.2 24
int g 0/0/0
ip add 20.1.1.1 24
Q
4.配置OSPF多区域
4.1配置骨干区域
4.2
ospf 1
a 0
ne 192.168.1.0 0.0.0.255
ne 172.16.1.0 0.0.0.255
ne 10.1.1.0 0.0.0.255
Q
R3
ospf 1
a 10
ne 172.16.3.0 0.0.0.255
ne 100.1.1.0 0.0.0.255
ne 20.1.1.0 0.0.0.255
q
q
配置整个网络的中间路由器（ISP）
R2
ospf 1
a 0
ne 10.1.1.0 0.0.0.255
ospf 1
a 10
ne 20.1.1.0 0.0.0.255
q
q

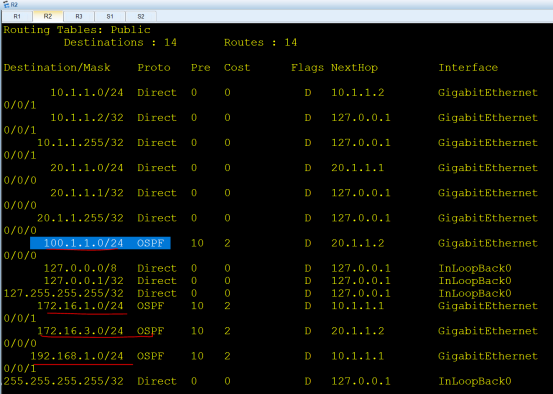

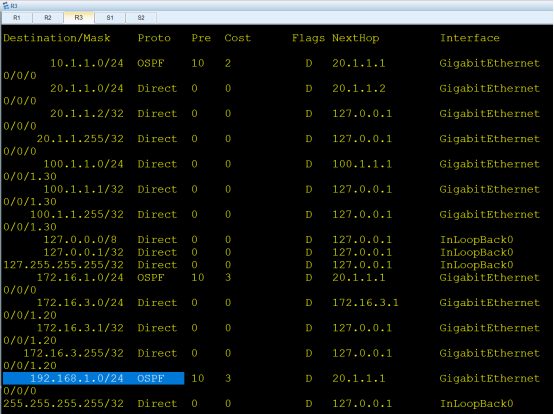

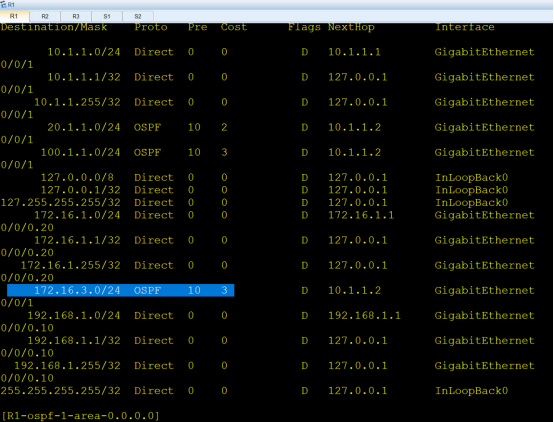

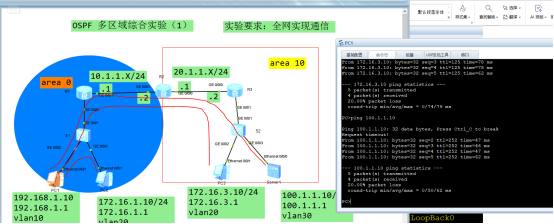

5.查看路由表，测试网络连通性
实验小结：
这是OSPF多区域的基础实验，网络拓扑简单，但要求用白板来提速，所以要求大家要细心不要怕出错。
