Windows驱动重要数据结构

驱动对象

每个驱动程序会有唯一的驱动对象与之对应，并且这个驱动对象是在驱动加载的时候，被内核中的对象管

理程序所创建的。

驱动对象用DRIVER_OBJECT数据结构表示，它作为驱动的一个实例被内核加载，并且内核对一个驱动只加载一个实例。确切地说，是由内核中的I/O管理器负责加载的。驱动程序需要在DriverEntry中初始化。先了解一下驱动对象的数据结构：

cpp 复制代码

typedef struct _DRIVER_OBJECT {
  CSHORT Type;
  CSHORT Size;
  PDEVICE_OBJECT DeviceObject;
  ULONG Flags;
  PVOID DriverStart;
  ULONG DriverSize;
  PVOID DriverSection;
  PDRIVER_EXTENSION DriverExtension;
  UNICODE_STRING DriverName;
  PUNICODE_STRING HardwareDatabase;
  PFAST_IO_DISPATCH FastIoDispatch;
  PDRIVER_INITIALIZE DriverInit;
  PDRIVER_STARTIO DriverStartIo;
  PDRIVER_UNLOAD DriverUnload;
  PDRIVER_DISPATCH MajorFunction[IRP_MJ_MAXIMUM_FUNCTION + 1];
} DRIVER_OBJECT;
typedef struct _DRIVER_OBJECT *PDRIVER_OBJECT;

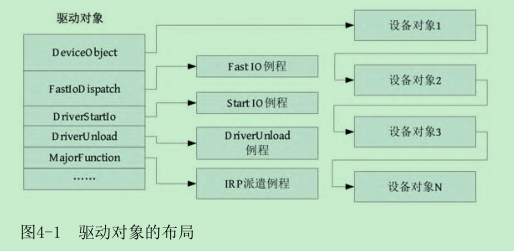

重要字段解释：

DeviceObject：每个驱动程序会有一个或多个设备对象。其中，每个设备对象都有一个指针指向下一个驱动对象，最后一个设备对象指向空。此处的DeviceObject指向驱动对象的第一个设备对象。通过 DeviceObject，就可以遍历驱动对象里的所有设备对象。设备对象是由程序员自己创建的，而非操作系统完成，在驱动被卸载的时候，遍历每个设备对象，并将其删除。
DriverName：顾名思义，PriveName记录的是驱动程序的名字。这里用UNICODE字符串记录，该字符串一般为**\Driver $驱动程序名称$ **。
HardwareDatabase：这里记录的是设备的硬件数据库键名，这里同样用UNICODE字符串记录。该字符串一般为\REGISTRY\MACHINE\HARDWARE\DESCRIPTION\SYSTEM。
DriverStartIo：记录StartIO例程的函数地址，用于串行化操作。
DriverUnload：指定驱动卸载时所用的回调函数地址。
MajorFunction：MajorFunction域记录的是一个函数指针数组，也就是MajorFunction是一个数组，数组中的每个成员记录着一个指针，每一个指针指向的是一个函数。这个函数就是处理IRP的派遣函数。
FastIoDispatch：文件驱动中用到的派遣函数

设备对象

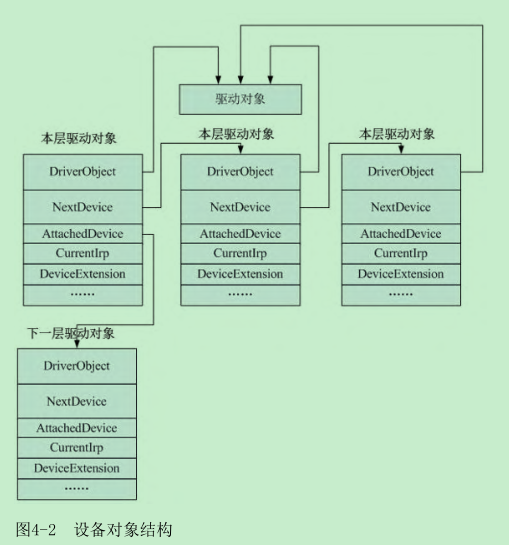

每个驱动程序会创建一个或多个设备对象，用DEVICE_OBJECT数据结构表示。每个设备对象都会有一个指针指向下一个设备对象，因此就形成一个设备链。设备链的第一个设备是由上一节介绍的DRIVER_OBJECT结构体中指明的。设备对象保存设备特征和状态的信息，其数据结构定义如下：

cpp 复制代码

typedef struct _DEVICE_OBJECT {
  ...
 struct _DRIVER_OBJECT *DriverObject;
 struct _DEVICE_OBJECT *NextDevice;
 struct _DEVICE_OBJECT *AttachedDevice;
struct _IRP *CurrentIrp;
ULONG Flags;
 struct _DEVOBJ_EXTENSION *DeviceObjectExtension;
...
} DEVICE_OBJECT;
typedef struct _DEVICE_OBJECT *PDEVICE_OBJECT; // ntndis
