Windows键盘过滤

本文记录我复现谭文老师的《Windows内核编程》一书中相关章节的实验的过程。

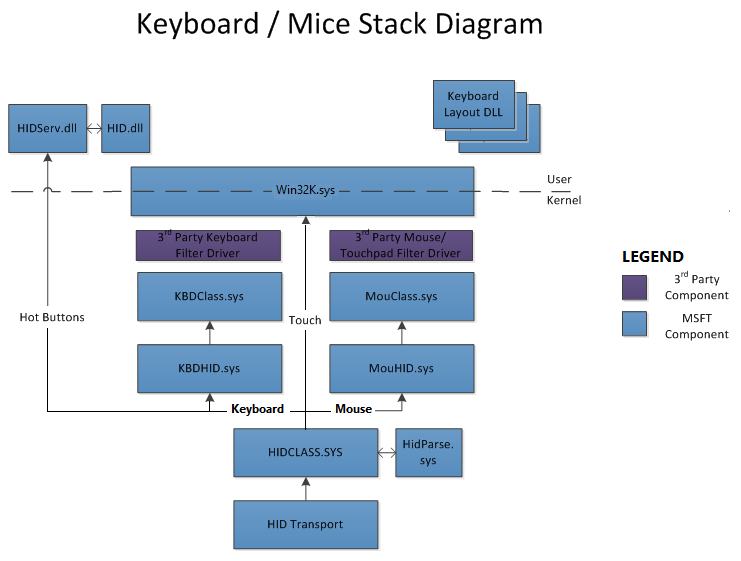

Windows键鼠驱动体系结构

微软官方文档

何为PS/2

Windows 设备管理器里显示的 PS/2 ，其实是一个键盘和鼠标的接口标准，而不是指 IBM 的 PS/2 电脑型号。它诞生于 1987 年，是早期 PC 连接键盘和鼠标的主流方式。

虽然现在大家普遍使用 USB 接口，但 PS/2 在系统底层依然有"特权"，所以 Windows 为了兼容老设备或主板接口，依然保留了这套驱动和标识。

特征	PS/2 接口（圆孔）	USB 接口（方口）
外观	圆形 6 针接口，分紫（键盘）绿（鼠标）	扁平方形接口
连接	不支持热插拔（开机前必须插好）	支持热插拔
系统占用	独占中断（IRQ），不占用 USB 资源	共享 USB 总线资源

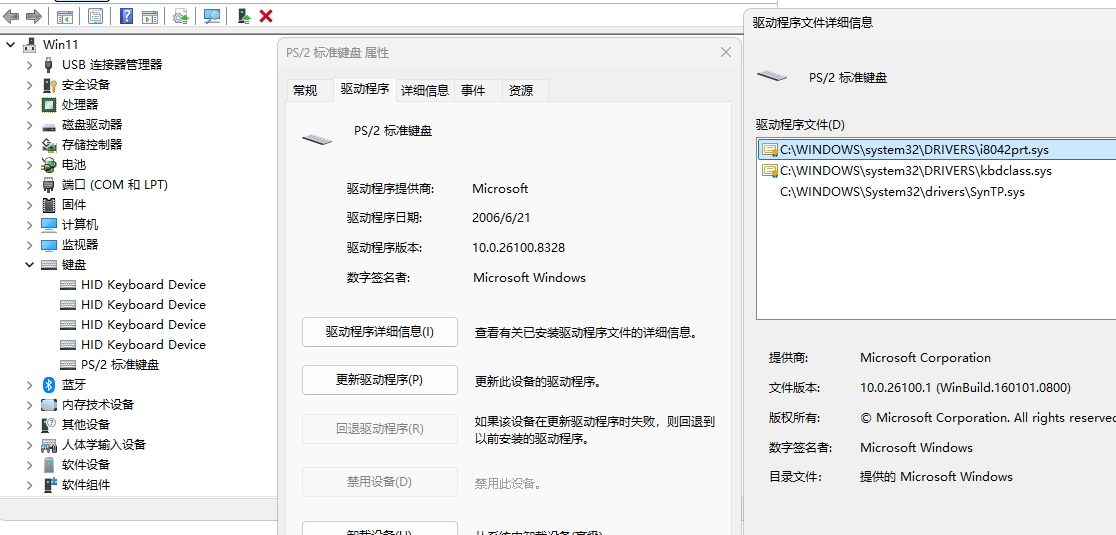

即使你用的是 USB 键盘，设备管理器也可能显示"PS/2 标准键盘"。这是因为主板 BIOS 或系统驱动进行了协议转换：

硬件层面：主板内部将 USB 设备模拟成 PS/2 设备进行识别。
驱动层面 ：Windows 使用 i8042prt.sys 驱动来统一处理这类输入信号。

那么现在PS/2类型的键盘还有用吗：

普通用户：基本被 USB 取代。
特殊场景 ：部分服务器、工控机或键盘发烧友仍偏好 PS/2，因为它能实现 NKRO（全键无冲） 且延迟极低，不依赖操作系统驱动，在 BIOS 环境下兼容性更好。

所以，PS/2 在 Windows 里更像是一个"历史遗留的兼容层"，确保那些老式圆口键盘在最新系统上也能即插即用。

关于i8042

i8042prt.sys 这个看似晦涩的名字，其实是 Windows 驱动命名惯例与硬件历史的结合体。它由两部分构成：i8042 是硬件芯片的型号，prt 是微软的驱动类型后缀。

i8042这部分名字直接来源于硬件。

历史背景：在早期的 IBM PC/AT（1984年）及兼容机上，键盘控制任务并非由 CPU 直接处理，而是交给一块独立的、廉价的微控制器芯片。
芯片型号 ：这块芯片通常就是 Intel 8042（或兼容芯片）。它的职责非常专一：负责扫描键盘矩阵、处理按键信号，并通过特定端口与主板通信。
命名继承 ：微软在编写驱动时，直接沿用了这个硬件控制器的型号名"8042"，并在前面加上了制造商"i"（Intel）作为前缀。这遵循了 Windows 底层驱动常以硬件型号命名的传统（如 i8042prt.sys、atapi.sys）。

prt这是微软定义的驱动类型后缀。

PRT 的含义 ：在 Windows NT 架构中，prt 通常代表 Port Driver（端口驱动）。这类驱动位于驱动栈的底层，直接与硬件端口（Port）或总线打交道，负责最基础的输入输出控制。
角色定位 ：i8042prt.sys 正是充当了键盘和鼠标的"交通警察"。它直接与主板上的 8042 芯片（或模拟该芯片的硬件）交互，读取端口 0x60 和 0x64 的数据，然后将原始的扫描码（Scan Code）转换为标准格式，再向上层驱动传递。

为什么 USB 键盘也显示 PS/2？这就涉及到一个关键机制：PS/2 仿真（Emulation）。

虽然现代键盘多使用 USB 接口，但为了确保在 BIOS 阶段或极低层级的系统环境下（如安装系统时）键盘依然可用，主板 BIOS 或 USB 控制器会将 USB 键盘模拟成传统的 PS/2 设备。
此时，Windows 加载的仍然是 i8042prt.sys 这个"老管家"来接收信号。因此，你在设备管理器里看到的依然是"PS/2 标准键盘"，尽管物理连接是 USB。

名称部分	来源	含义
i8042	硬件历史	Intel 8042 键盘控制器芯片型号
prt	系统架构	Port Driver，表示底层端口驱动

所以，i8042prt.sys 本质上是一个为了兼容 40 年前硬件而存在的"古董级"驱动。它的存在确保了从古老的 AT 键盘到现代 USB 设备，都能在 Windows 上被统一识别和处理。

键盘信号处理过程

简单地说，win32k!RawInputThread线程总是调用nt!ZwReadFile函数要求读入数据，然后等待键盘上的键被按下。当键盘上的键被按下时， win32k!RawInputThread 处理 nt!ZwReadFile 得到的数据，然后nt!ZwReadFile要求读入数据，再等待键盘上的键被按下。

键盘上的每一个键都有扫描码，驱动程序会读取扫描码，将其翻译为正确的动作。键盘和CPU的交互方式是中断和读取端口，这个操作是串行的。

示例代码

头文件

cpp 复制代码

#pragma once

#include <wdm.h>
#include <ntddkbd.h>

// Kbdclass驱动的名字
#define KBD_DRIVER_NAME L"\\Driver\\Kbdclass"

// 未文档化的函数，声明之后可以直接使用
extern "C" NTKERNELAPI NTSTATUS ObReferenceObjectByName(
	PUNICODE_STRING objName,
	ULONG attributes,
	PACCESS_STATE accessState,
	ACCESS_MASK desiredAccess,
	POBJECT_TYPE objType,
	KPROCESSOR_MODE accessMode,
	PVOID parseContext,
	PVOID* obj);

extern "C" POBJECT_TYPE* IoDriverObjectType;

struct DEV_EXT
{
	// 下层设备
	PDEVICE_OBJECT pLowerDevObj;
	// 目标设备
	PDEVICE_OBJECT pTargetDevObj;
};

源文件

cpp 复制代码

#include "KbFilter_3.h"

static ULONG sg_cnt = 0; // 全局计数

VOID MyDetachDevice(PDEVICE_OBJECT pDevObj)
{
	DEV_EXT* pDevExt = (DEV_EXT*)pDevObj->DeviceExtension;
	IoDetachDevice(pDevExt->pTargetDevObj);
	pDevExt = nullptr;
	IoDeleteDevice(pDevObj);

	DbgPrintEx(DPFLTR_IHVDRIVER_ID, DPFLTR_INFO_LEVEL, "Detached Lower Device\n");
}

/*
卸载驱动例程
*/
VOID DriverUnload(PDRIVER_OBJECT pDriverObj)
{
	// 把当前线程设置为低实时模式
	PKTHREAD currentThread = KeGetCurrentThread();
	KeSetPriorityThread(currentThread, LOW_REALTIME_PRIORITY);

	// 遍历设备链，解绑设备
	PDEVICE_OBJECT pDevObj = pDriverObj->DeviceObject;
	while (pDevObj)
	{
		MyDetachDevice(pDevObj);
		pDevObj = pDevObj->NextDevice;
	}

	ASSERT(pDevObj == nullptr);

	// 等待未完成的IRP
	LARGE_INTEGER lg;
	lg.QuadPart = (__int64)1000 * 100;
	while (sg_cnt)
	{
		KeDelayExecutionThread(KernelMode, false, &lg);
	}

	DbgPrintEx(DPFLTR_IHVDRIVER_ID, DPFLTR_INFO_LEVEL, "Uninstalled Keyboard Filter Driver\n");
	return;
}

// 打开驱动对象KbdClass，并绑定它下面的所有驱动设备
NTSTATUS AttachKeybroadObj(PDRIVER_OBJECT pDriverObj)
{
	DbgPrintEx(DPFLTR_IHVDRIVER_ID, DPFLTR_INFO_LEVEL,
		"Attaching keybroad device object\n");

	// 打开驱动对象KbdClass
	UNICODE_STRING KbdclassDriverName;
	RtlInitUnicodeString(&KbdclassDriverName, KBD_DRIVER_NAME);

	PDRIVER_OBJECT pKbdDriverObject = nullptr;
	NTSTATUS status = ObReferenceObjectByName(
		&KbdclassDriverName,
		OBJ_CASE_INSENSITIVE,
		NULL,
		0,
		*IoDriverObjectType,
		KernelMode,
		NULL,
		(PVOID*)&pKbdDriverObject);

	if (!NT_SUCCESS(status)) // 打开失败了，直接退出
	{
		DbgPrintEx(DPFLTR_IHVDRIVER_ID, DPFLTR_INFO_LEVEL,
			"Open KbdClass driver object failed\n");

		return status;
	}

	// 开始遍历键盘驱动对象的设备链，绑定它的所有设备
	PDEVICE_OBJECT pTargetDeviceObj = pKbdDriverObject->DeviceObject;
	PDEVICE_OBJECT pFilterDevObj = nullptr, pLowerDevObj = nullptr;
	DEV_EXT* devExt = nullptr;
	while (pTargetDeviceObj)
	{
		// 创建过滤设备
		status = IoCreateDevice(pDriverObj, sizeof(DEV_EXT), nullptr, pTargetDeviceObj->DeviceType,
			pTargetDeviceObj->Characteristics, false, &pFilterDevObj);
		if (!NT_SUCCESS(status))
		{
			DbgPrintEx(DPFLTR_IHVDRIVER_ID, DPFLTR_INFO_LEVEL, "Create filter device object failed\n");
			return status;
		}

		pLowerDevObj = IoAttachDeviceToDeviceStack(pFilterDevObj, pTargetDeviceObj);
		if (!pLowerDevObj) // 绑定失败
		{
			DbgPrintEx(DPFLTR_IHVDRIVER_ID, DPFLTR_INFO_LEVEL, "Attached target device failed\n");
			IoDeleteDevice(pFilterDevObj);
			pFilterDevObj = nullptr;
			return (status);
		}

		// 初始化设备拓展
		devExt = (DEV_EXT*)pFilterDevObj->DeviceExtension;
		devExt->pLowerDevObj = pLowerDevObj;
		devExt->pTargetDevObj = pTargetDeviceObj;

		// 过滤设备的基本设置
		pFilterDevObj->DeviceType = pLowerDevObj->DeviceType;
		pFilterDevObj->Characteristics = pLowerDevObj->Characteristics;
		pFilterDevObj->StackSize = pLowerDevObj->StackSize + 1;
		pFilterDevObj->Flags |= pLowerDevObj->Flags & (DO_BUFFERED_IO | DO_DIRECT_IO | DO_POWER_PAGABLE);
		// next device
		pTargetDeviceObj = pTargetDeviceObj->NextDevice;
	}

	ObDereferenceObject(pKbdDriverObject); // 记得释放对象

	return STATUS_SUCCESS;
}

// 通用处理例程，不感兴趣的直接跳过
NTSTATUS DispatchGeneral(PDEVICE_OBJECT pDevObj, PIRP pIrp)
{
	IoSkipCurrentIrpStackLocation(pIrp);
	return IoCallDriver(((DEV_EXT*)pDevObj->DeviceExtension)->pLowerDevObj, pIrp);
}

// PNP处理函数。pnp请求不能像其它IRP一样简单跳过交给下一驱动处理
NTSTATUS DispatchPnp(PDEVICE_OBJECT pDevObj, PIRP pIrp)
{
	PIO_STACK_LOCATION pStLoc = IoGetCurrentIrpStackLocation(pIrp);
	DEV_EXT* pDevExt = (DEV_EXT*)pDevObj->DeviceExtension;

	NTSTATUS status;
	switch (pStLoc->MinorFunction)
	{
	case IRP_MN_REMOVE_DEVICE: // 设备移出请求
	{
		IoSkipCurrentIrpStackLocation(pIrp); // 先下发请求
		IoCallDriver(pDevExt->pLowerDevObj, pIrp);

		IoDetachDevice(pDevExt->pLowerDevObj); // 解除绑定
		IoDeleteDevice(pDevObj); // 删除过滤设备

		status = STATUS_SUCCESS;
		break;
	}
	default:
	{
		IoSkipCurrentIrpStackLocation(pIrp);
		status = IoCallDriver(pDevExt->pLowerDevObj, pIrp);
	}
	}

	return status;
}

// POWER处理函数
NTSTATUS DispatchPower(PDEVICE_OBJECT pDevObj, PIRP pIrp)
{
	DEV_EXT* pDevExt = (DEV_EXT*)pDevObj->DeviceExtension;

	PoStartNextPowerIrp(pIrp);
	IoSkipCurrentIrpStackLocation(pIrp);
	return PoCallDriver(pDevExt->pLowerDevObj, pIrp);
}

// 请求完成回调函数
NTSTATUS ReadComplete(PDEVICE_OBJECT pDevObj, PIRP pIrp, PVOID pContext)
{
	UNREFERENCED_PARAMETER(pDevObj);
	UNREFERENCED_PARAMETER(pContext);

	//	PIO_STACK_LOCATION pStLoc = IoGetCurrentIrpStackLocation(pIrp);

		// 判断下层驱动返回的状态，如果下层驱动返回了失败的结果，那么我们也没有必要继续处理该请求了
	if (NT_SUCCESS(pIrp->IoStatus.Status))
	{
		// 读请求完成后返回的系统缓冲区
		auto buf = (PKEYBOARD_INPUT_DATA)pIrp->AssociatedIrp.SystemBuffer;
		ULONG_PTR buf_len = pIrp->IoStatus.Information;
		ULONG numberKey = buf_len / sizeof(KEYBOARD_INPUT_DATA);
		for (size_t i = 0; i < numberKey; i++)
		{
			DbgPrintEx(DPFLTR_IHVDRIVER_ID, DPFLTR_INFO_LEVEL,
				"number key: %d | scancode: %x | Flags: %s\n",
				numberKey, buf[i].MakeCode, buf[i].Flags ? "Up" : "Down");
		}
	}

	sg_cnt--; // 完成了一个读请求，全局计数器-1

	if (pIrp->PendingReturned)
	{
		IoMarkIrpPending(pIrp);
	}

	return pIrp->IoStatus.Status;
}

// 读取请求处理例程
NTSTATUS DispatchRead(PDEVICE_OBJECT pDevObj, PIRP pIrp)
{
	// 到达最后一层了，不能继续往下传递了
	if (pIrp->CurrentLocation == 1)
	{
		pIrp->IoStatus.Status = STATUS_INVALID_DEVICE_REQUEST;
		pIrp->IoStatus.Information = 0;

		IoCompleteRequest(pIrp, IO_NO_INCREMENT);
		return STATUS_INVALID_DEVICE_REQUEST;
	}

	// 全局计数器+1
	sg_cnt++;

	// 继续下发
	DEV_EXT* pDevExt = (DEV_EXT*)pDevObj->DeviceExtension;

	// PIO_STACK_LOCATION pStLoc = IoGetCurrentIrpStackLocation(pIrp);
	IoCopyCurrentIrpStackLocationToNext(pIrp);
	IoSetCompletionRoutine(pIrp, ReadComplete, pDevObj, true, true, true);
	return IoCallDriver(pDevExt->pLowerDevObj, pIrp);
}

EXTERN_C NTSTATUS DriverEntry(PDRIVER_OBJECT pDriverObj, PUNICODE_STRING pRegPath)
{
	UNREFERENCED_PARAMETER(pRegPath);
	DbgPrintEx(DPFLTR_IHVDRIVER_ID, DPFLTR_INFO_LEVEL,
		"Installing keyboard-filter driver\n");

	pDriverObj->DriverUnload = DriverUnload;

	for (size_t i = 0; i < IRP_MJ_MAXIMUM_FUNCTION; i++)
	{
		pDriverObj->MajorFunction[i] = DispatchGeneral;
	}

	pDriverObj->MajorFunction[IRP_MJ_READ] = DispatchRead;
	pDriverObj->MajorFunction[IRP_MJ_PNP] = DispatchPnp;
	pDriverObj->MajorFunction[IRP_MJ_POWER] = DispatchPower;

	NTSTATUS status = AttachKeybroadObj(pDriverObj);

	return status;
}
