在汽车电子与工业控制领域，LIN总线 （Local Interconnect Network）作为CAN总线的有效补充，广泛应用于车窗、座椅、灯光等对成本敏感、速率要求不高的子系统中。LIN网络的开发流程中，LIN矩阵表 与LDF文件（LIN Description File）是贯穿设计、测试与生产的核心数据载体。
如何实现Excel格式的LIN矩阵与LDF文件之间的高效、准确互转，成为许多工程师提升工作效率的关键。本文将介绍此类工具的核心价值与必备功能。
一、LIN矩阵与LDF：设计数据的一体两面

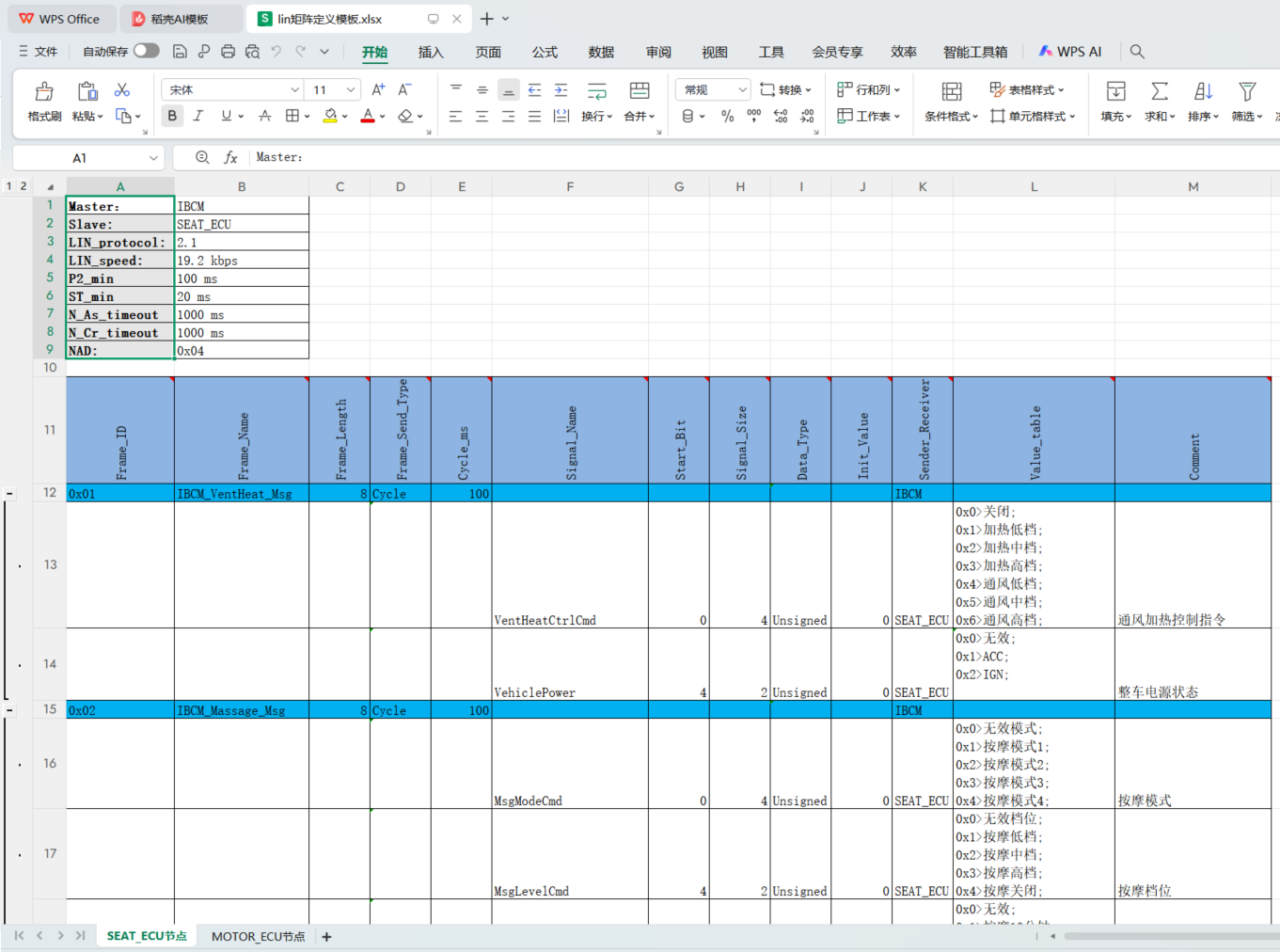

1. LIN矩阵表（通常为Excel格式）
在LIN网络设计初期，系统工程师通常使用Excel管理：
-
节点列表：主节点与从节点名称、诊断地址
-
帧定义：帧ID、名称、长度、发布者/订阅者节点
-
信号定义：信号名称、起始位、长度、初始值、偏移量、因子、物理单位
-
调度表：各帧的发送周期与执行顺序
Excel格式直观、易编辑，便于团队协作和版本对比，但无法直接被自动化测试工具、代码生成器或ECU配置工具解析。

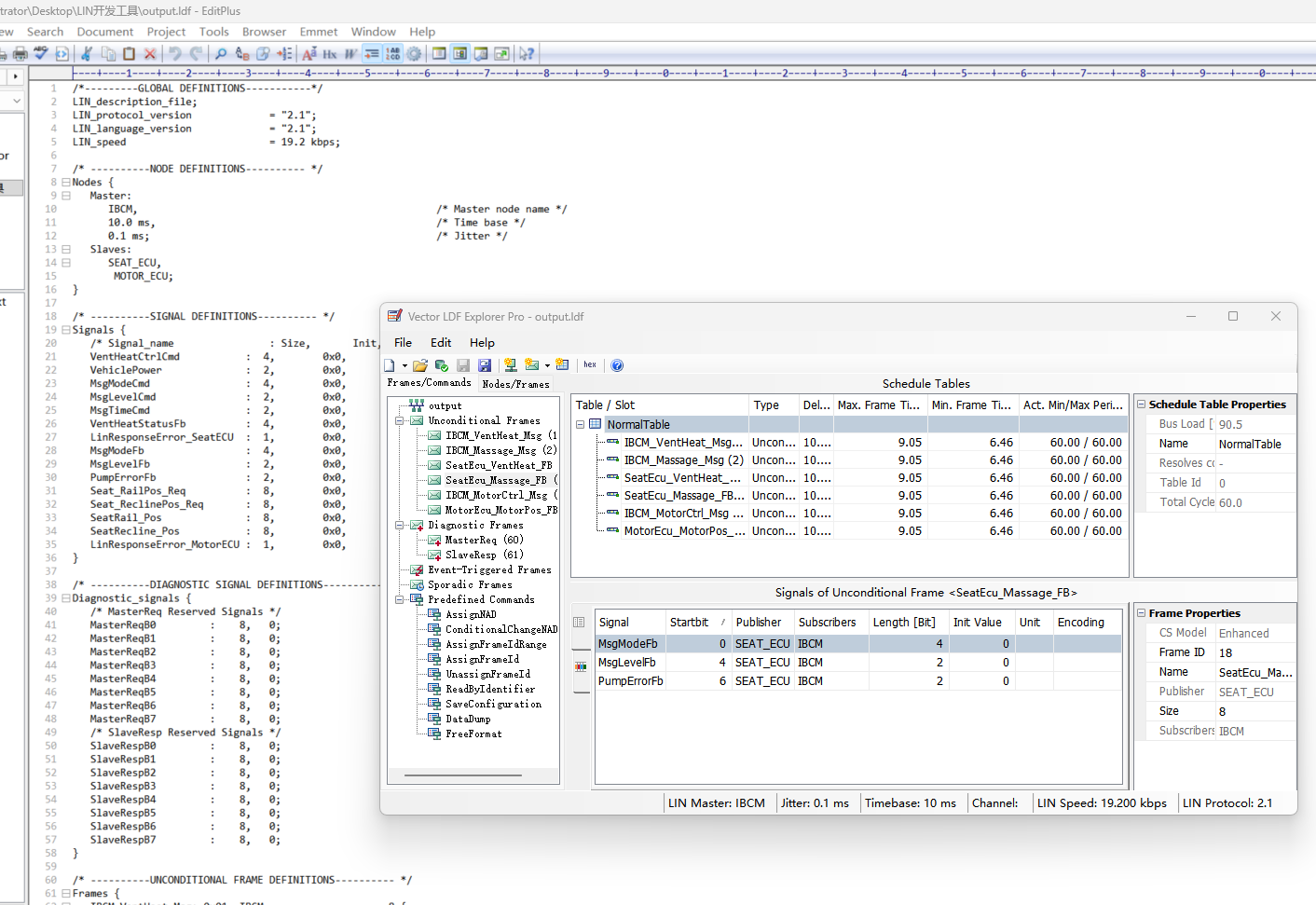

2. LDF文件
LDF是LIN联盟定义的标准格式，遵循Nexus Database或XML描述，是LIN网络配置的通用语言。LDF文件可被：
-
代码生成器（自动生成LIN驱动与配置表）
-
总线仿真工具（如CANoe、Vehicle Spy）
-
ECU配置工具（Vector DaVinci、ETAS等）
-
自动化测试脚本
直接使用文本编辑器编写或修改LDF文件非常容易出错，且效率低下。
二、为什么需要Excel ⇄ LDF互转工具？
在实际项目开发中，两种数据格式往往需要在不同阶段、不同角色间频繁转换：
-
设计阶段：系统工程师维护Excel矩阵，导出LDF供上下游工具使用
-
开发阶段：软件工程师可能需要基于LDF反查矩阵信息，或批量修改信号属性后同步回Excel
-
测试阶段：测试工程师可能需要从LDF生成易于阅读的Excel报告，或导入变更后的矩阵生成新LDF
-
多项目维护：当平台化项目存在多个变体时，自动化批量转换是避免人为差错的关键
人工手动转换不仅耗时，还极易引入错误（如帧ID重复、信号字节序错位、调度表周期不一致等），可能造成总线通信异常甚至控制器功能失效。
三、一款专业的互转工具应具备哪些能力？
一款优秀的LIN矩阵Excel⇄LDF互转工具，通常应包含以下核心功能：
1. 双向转换支持
-
Excel → LDF：将规范填写的Excel矩阵转换为符合LIN 2.x或ISO 17987标准的LDF文件
-
LDF → Excel：将标准LDF文件解析为结构清晰的Excel矩阵表，便于阅读和二次编辑
2. 严格的校验机制
-
帧ID范围及唯一性检查
-
信号长度与字节边界对齐检查
-
发布者/订阅者节点存在性校验
-
调度表周期与帧的匹配性检查
-
符合LIN协议规范的诊断帧、事件触发帧等特殊帧校验
3. 灵活的自定义模板支持
不同企业、不同项目可能有不同的Excel矩阵格式（列顺序、工作表命名、颜色标注等）。工具应允许用户配置模板映射，而非强制固定格式。
4. 批量处理与命令行模式
对于多项目、多变体场景，支持命令行调用或批处理模式，便于集成到自动化CI/DevOps流程中。
5. 清晰的错误报告
转换过程中发现的数据问题，应以可定位的方式（如工作表、行号、错误类型）明确输出，便于快速修正。
四、应用场景示例
| 场景 | 操作方向 | 价值体现 |
|---|---|---|
| 新项目启动 | Excel → LDF | 基于设计矩阵快速生成基础LDF，供代码生成与仿真测试使用 |
| 工程变更 | Excel → LDF | 修改Excel中信号属性后重新生成LDF，确保文档与配置一致 |
| 第三方项目交接 | LDF → Excel | 将供应商提供的LDF转换为Excel，便于内部评审与归档 |
| 测试用例编写 | LDF → Excel | 从LDF提取信号列表与范围，辅助测试用例设计 |
| 平台化项目维护 | 批量Excel ↔ LDF | 一次维护多车型配置，批量生成/合并不同变体的LDF |
五、结语
在LIN总线开发中，Excel矩阵是工程师设计意图的直观表达，LDF文件是工具链可执行的配置语言。两者之间的自动、可靠互转，不仅是效率的提升，更是数据一致性与质量保障的重要防线。

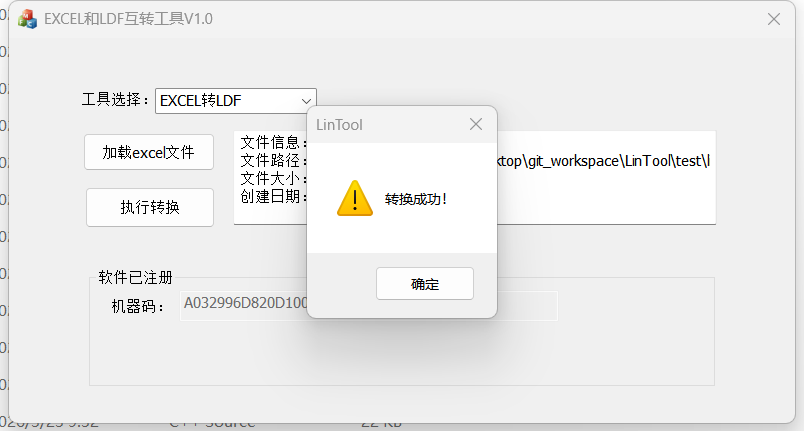

如果您正在寻找一款能够高效完成LIN矩阵与LDF互转的工具，不妨了解以下资源。该工具封装了完整的转换逻辑与校验规则，可帮助您快速打通设计数据与开发工具链之间的通路
