在汽车电子和工业控制领域，CAN总线收发器作为核心通信器件，长期被国际大厂垄断。今天，我们要向大家介绍一款真正实现国产替代的优秀产品------杰盛微半导体推出的JSM1040T高速CAN总线收发器。
实力对标，性能不输国际大厂
JSM104T完全对标业界经典的TJA1040，在关键参数上甚至有所超越。这款芯片满足ISO11898标准，支持1Mbps高速通信，为国内汽车电子和工业控制客户提供了可靠的国产化选择。
卓越性能，为严苛环境而生
JSM1040T在设计上充分考虑了实际应用环境的复杂性。芯片具备±12kV ESD保护等级，总线引脚支持-58V至+58V的宽电压范围，内置过温保护和短路保护电路，确保在恶劣环境下稳定工作。
电源管理方面，芯片支持4.5V至5.5V工作电压，待机模式下功耗仅12μA，显性状态工作电流25mA，隐性状态仅3mA，完美平衡性能与功耗。
智能双模式，灵活应对不同场景
JSM1040T的独特之处在于其可配置的工作模式。通过STB引脚（引脚8），用户可以在高速模式与低功耗待机模式间灵活切换。
高速模式下，STB引脚接地，芯片全功能运行，支持1Mbps高速通信；待机模式下，STB接高电平，芯片进入低功耗状态，但仍能监控总线活动，当检测到大于5μs的显性位时自动唤醒，实现智能电源管理。

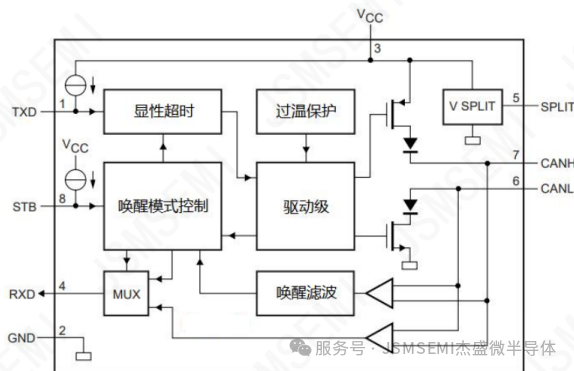

全面保护机制，确保系统可靠性
在安全性能方面，JSM1040T做了多重加固设计：
显性超时保护：当TXD引脚因故障保持低电平超过450μs时，自动关闭驱动器，防止总线阻塞，保证网络通信不中断。
过热保护：结温超过165℃时自动关闭驱动器电路，温度恢复正常后自动恢复，有效防止芯片损坏。
短路保护：CANH/CANL引脚短路时，限流电路立即启动，保护芯片输出级不受损坏。
硬件设计简化，降低开发难度

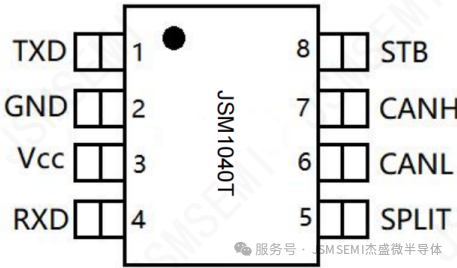

JSM1040T采用标准的SOP-8封装，引脚布局合理，与主流产品兼容，便于客户快速替换和升级。

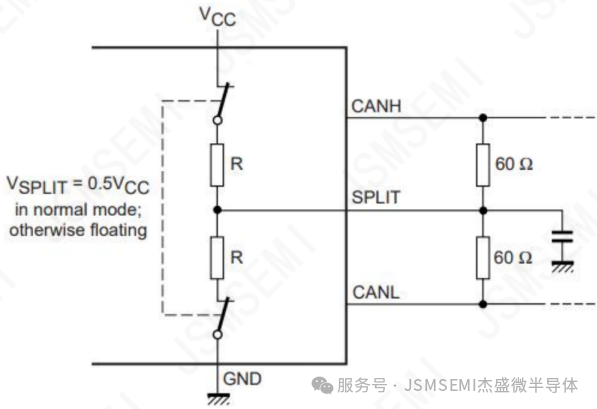

芯片内置的SPLIT引脚提供0.5Vcc的稳定直流电压，能够有效稳定隐性状态下的共模电压，简化外部电路设计。在正常模式下，SPLIT电路正常工作；待机模式下自动悬浮，智能省电。
典型应用场景广泛
汽车电子领域：适用于ECU、传感器网络、车身控制等系统，满足汽车级温度范围（-40℃至+125℃）要求。
工业控制：PLC系统、电机驱动、分布式IO模块，强大的抗干扰能力确保在复杂工业环境中稳定运行。
建筑自动化：HVAC系统、安防监控、智能楼宇控制，低功耗特性适合长期连续工作。
网络设计专业建议
在实际应用中，杰盛微为客户提供了专业的设计指导：

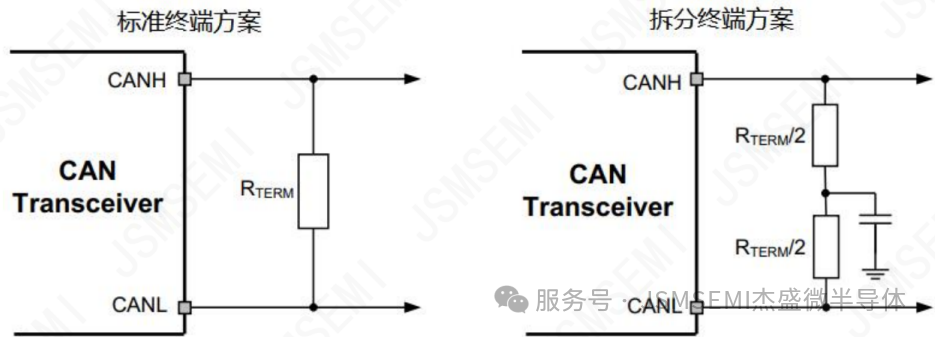

终端匹配：总线两端应使用120Ω电阻匹配，或采用60Ω+60Ω的拆分终端方案，中间通过电容接地，有效抑制信号反射。
布线规范：使用特性阻抗为120Ω的双绞线，节点接入线尽量缩短，减少信号完整性问题。
节点容量：理论上最多支持110个节点，实际设计时应根据通信速率、布线长度等因素留出适当余量。
技术优势明显，国产替代正当时
JSM1040T在多项关键指标上表现出色：
通信可靠性：差分输入阈值0.5V-0.9V，提供50-100mV的迟滞电压，增强噪声容限。

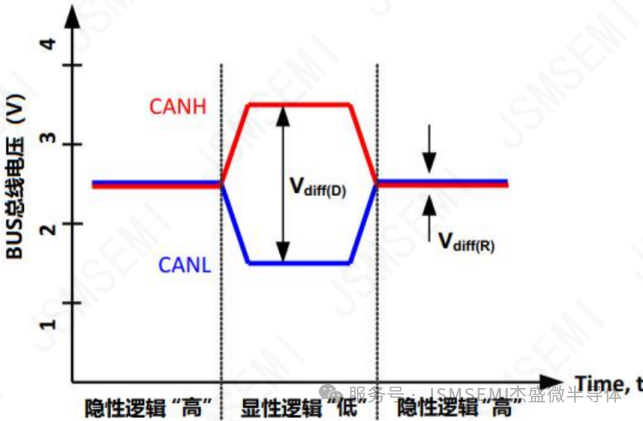

信号质量：显性状态下差分输出电压典型值2.0V，满足ISO11898标准要求。
响应速度：TXD到总线延迟仅55ns，总线到RXD延迟50ns，满足高速实时通信需求。
