⒈温控器面板

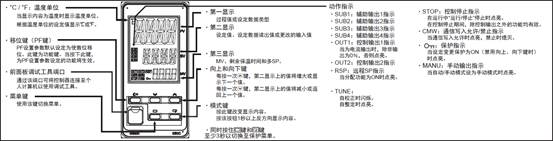

欧姆龙E5EC-QR2ASM-820温控面板如下图所示：
⒉温控器接线

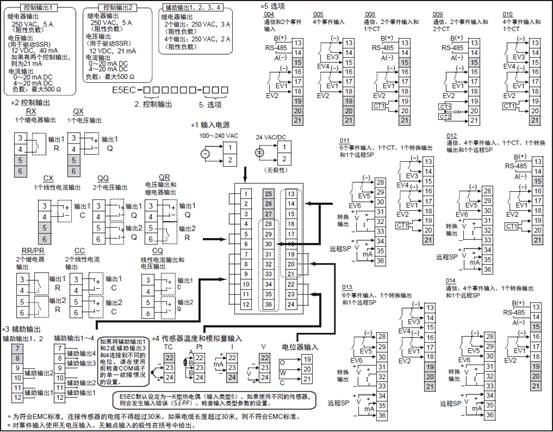

温控器系统接线如下图所示：
在实际应用（仅针对欧姆龙E5EC-QR2ASM-820型号）中主要考虑接线的内容如下（注：3/4和5/6通常根据控制对象（固态还是继电器）选择其中1种接线）：
|----|--------------------|----------|------------------------------------|
| 序号 | 信号类别 | 温控器接线端口号 | 端口用途 |
| 1 | 输入 | 1 | 输入电源：220VAC（电压范围：100-240VAC） |
| 2 | 输入 | 2 | 输入电源：220VAC（电压范围：100-240VAC） |
| 3 | 输出 | 3 | 电压输出12 VDC，21 mA，主要用于固态控制（SSR） |
| 4 | 输出 | 4 | 电压输出12 VDC，21 mA，主要用于固态控制（SSR） |
| 5 | 输出 | 5 | 继电器输出250VAC，5A |
| 6 | 输出 | 6 | 继电器输出250VAC，5A |
| 7 | 输入（22:A/23:B/24:B） | 22 | PT100温度传感器接线(单色接22，另两同色不分顺序接23和24) |
| 8 | 输入（22:A/23:B/24:B） | 23 | PT100温度传感器接线(单色接22，另两同色不分顺序接23和24) |
| 9 | 输入（22:A/23:B/24:B） | 24 | PT100温度传感器接线(单色接22，另两同色不分顺序接23和24) |
⒊温控器设置

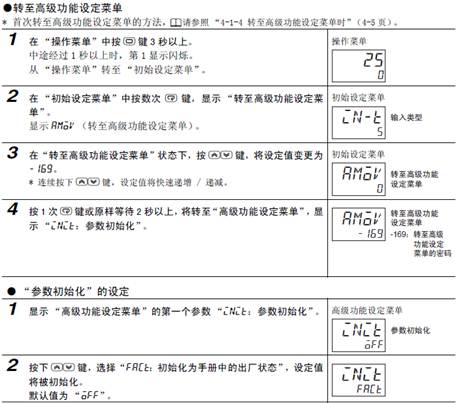

⑴恢复出厂设置（参数初始化）
通过将"参数初始化"（高级功能设定菜单）变为"fact 初始化为手册中的出厂状态"，可以将所有设定值恢复到出厂时的状态。默认值为"OFF"。
操作步骤如下：
首次转至高级功能菜单设定时步骤如下：

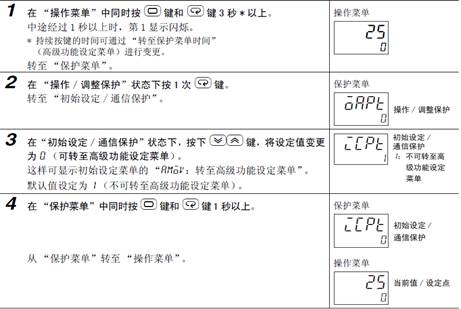

⑴解除保护

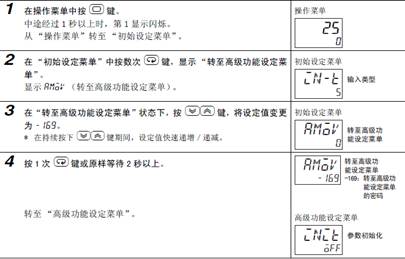

⑵解除保护后转至高级功能设定菜单

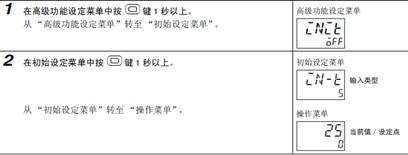

⑶从高级功能设定菜单转至操作菜单时

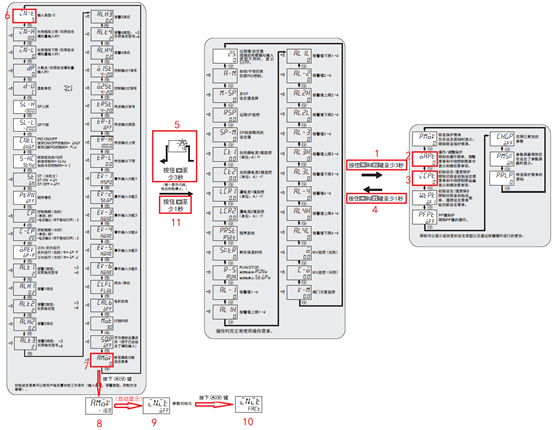

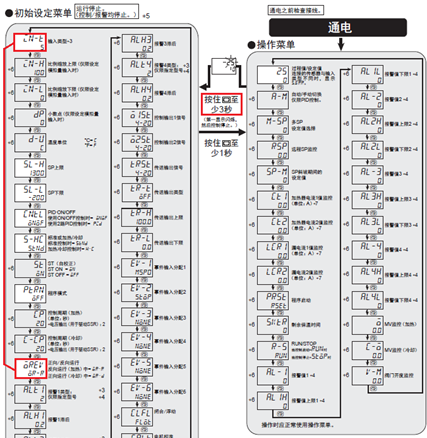

操作流程图如下：

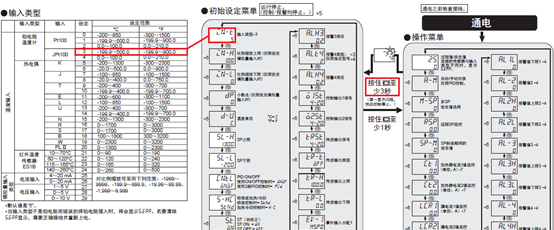

⑵传感器输入设置
温控器默认输入温度传感器类型为5，K热电偶。当输入类型不是铂电阻而将错误的铂电阻接入时，将会显示
，若要清除
显示，需要正确接线并重新上电。
⑶采用固态SSR控制输出
温控器默认采用固态SSR输出PID控制，当采用该控制方式时，温控器只需在出厂设置后，将温控器传感器类型输入设置为3即可（此时OUT2继电器输出控制默认为温度控制反向动作），此时OUT2构成的接触器（继电器）控制输出为温度反向运行。
⑷采用接触器（继电器）控制功能
采用接触器（继电器）控制功能时，需要关闭PID功能，选择"ON/OFF（
）"控制和正向/反向运行设置选择，设置如下：

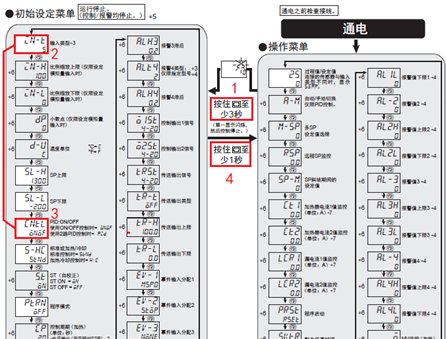

①选择"ON/OFF"功能
②正向/反向运行设置
当出现PV＞SV时OUT2输出开启，当PV＜SV时OUT2输出断开的反向控制时，需要将温控器的正向/反向调整（默认
调整为
），这时采用温控器OUT2即接触器（继电器）控制输出可正常使用，此时OUT1构成的固态SSR控制输出为温度反向运行。
