华为LACP链路聚合配置(三层聚合)

三层链路聚合(三层 Eth-Trunk)是将多条物理以太网链路捆绑为一个三层逻辑接口,可直接配置 IP 地址,工作在网络层实现 IP 报文转发。该技术能够有效增加设备间链路带宽,提供链路冗余备份,并实现流量负载分担,避免单点故障。

三层聚合口主要用于交换机与路由器、三层交换机与防火墙、核心设备间的三层互联场景。配合路由协议或静态路由使用,可在提升网络带宽的同时,保障数据传输的可靠性与稳定性,是企业核心网络与数据中心常用的三层互联技术。

一、 手工模式 链路聚合 配置

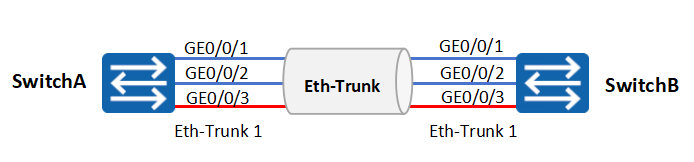

组网需求

SwitchA和SwitchB之间是三层链路,在两台设备上配置手工负载分担模式链路聚合组,提高两台设备之间的带宽与可靠性。

配置思路

交换机三层链路聚合,配置思路如下:

  1. 链路聚合配置。

  2. 三层口IP配置。

  3. 验证配置结果。

配置步骤

  1. SwitchA链路聚合配置。

SwitchA inteface eth-trunk 1

SwitchA-Eth-Trunk1 undo portswitch //将二层链路模式转为三层链路模式

SwitchA-Eth-Trunk1 mode manual load-balance //设置工作方式为手工负载分担

SwitchA-Eth-Trunk1 trunkport gigabitethernet 0/0/1 to 0/0/3 //将1-3口加入聚合组

SwitchA-Eth-Trunk1 quit

  1. SwitchB链路聚合配置。

SwitchB inteface eth-trunk 1

SwitchB-Eth-Trunk1 undo portswitch //将二层链路模式转为三层链路模式

SwitchB-Eth-Trunk1 mode manual load-balance //工作方式为手工负载分担

SwitchB-Eth-Trunk1 quit

SwitchB inteface GE0/0/1

SwitchBI-GE0/0/1 eth-trunk 1 //将GE0/0/1口加入聚合组

SwitchBI-GE0/0/1 quit

SwitchB inteface GE0/0/2

SwitchB-GE0/0/2 eth-trunk 1 //将GE0/0/2口加入聚合组

SwitchB-GE0/0/2 quit

SwitchB inteface GE0/0/3

SwitchB-GE0/0/3 eth-trunk 1 //将GE0/0/3口加入聚合组

SwitchB-GE0/0/3 quit

  1. 三层聚合接口IP配置。

SwitchA链路聚合IP地址配置。

SwitchA inteface eth-trunk 1

SwitchA-Eth-Trunk1 ip address 192.168.10.1 24

SwitchA-Eth-Trunk1 quit

SwitchB链路聚合IP地址配置。

SwitchB inteface eth-trunk 1

SwitchB-Eth-Trunk1 ip address 192.168.10.2 24

SwitchB-Eth-Trunk1 quit

  1. 检查Eth-Trunk是否创建成功,及成员接口是否正确加入。

SwitchA display eth-trunk 1 //查看链路聚合配置信息

SwitchA display interface eth-trunk 1 //查看eth-trunk接口的状态信息

  1. SwitchA和SwitchB交换机链路连通性测试。

SwitchA交换机192.168.10.1和SwitchB交换机互相能ping通,三层链路聚合配置成功。

二、LACP模式 链路聚合配置

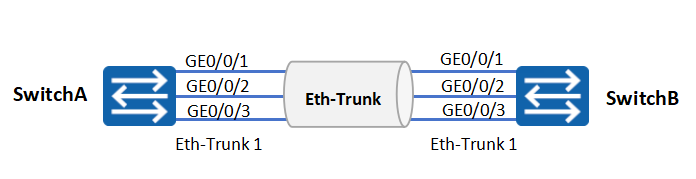

组网拓扑

SwitchA和SwitchB之间是三层链路,在两台设备上配置手工负载分担模式链路聚合组,提高两设备之间的带宽与可靠性。

配置思路

交换机三层链路聚合,配置思路如下:

  1. 链路聚合配置。

  2. 三层口IP配置。

  3. 验证配置结果。

配置步骤

  1. SwitchA交换机链路聚合配置。

SwitchA inteface eth-trunk 1

SwitchA-Eth-Trunk1 undo portswitch //将二层链路模式转为三层链路模式

SwitchA-Eth-Trunk1 mode lacp-static //设置工作方式为静态LACP模式

SwitchA-Eth-Trunk1 quit

SwitchA inteface GE0/0/1

SwitchA-GE0/0/1 eth-trunk 1 //将GE0/0/1口加入聚合组

SwitchA-GE0/0/1 quit

SwitchA inteface GE0/0/2

SwitchA-GE0/0/2 eth-trunk 1 //将GE0/0/2口加入聚合组

SwitchA-GE0/0/2 quit

SwitchA inteface GE0/0/3

SwitchA-GE0/0/3 eth-trunk 1 //将GE0/0/3口加入聚合组

SwitchA-GE0/0/3 quit

  1. SwitchB交换机链路聚合配置。

SwitchB inteface eth-trunk 1

SwitchB-Eth-Trunk1 undo portswitch //将二层链路模式转为三层链路模式

SwitchB-Eth-Trunk1 mode lacp-static //设置工作方式为静态LACP模式

SwitchB-Eth-Trunk1 quit

SwitchB inteface GE0/0/1

SwitchB-GE0/0/1 eth-trunk 1 //将GE0/0/1口加入聚合组

SwitchB-GE0/0/1 quit

SwitchB inteface GE0/0/2

SwitchB-GE0/0/2 eth-trunk 1 //将GE0/0/2口加入聚合组

SwitchB-GE0/0/2 quit

SwitchB inteface GE0/0/3

SwitchB-GE0/0/3 eth-trunk 1 //将GE0/0/3口加入聚合组

SwitchB-GE0/0/3 quit

  1. 三层聚合接口IP配置。

SwitchA链路聚合IP地址配置。

SwitchA inteface eth-trunk 1

SwitchA-Eth-Trunk1 ip address 192.168.10.1 24

SwitchA-Eth-Trunk1 quit

SwitchB链路聚合IP地址配置。

SwitchB inteface eth-trunk 1

SwitchB-Eth-Trunk1 ip address 192.168.10.2 24

SwitchB-Eth-Trunk1 quit

  1. 检查Eth-Trunk是否创建成功,及成员接口是否正确加入。

SwitchA display eth-trunk 1 //查看链路聚合配置信息

SwitchA display interface eth-trunk 1 //查看eth-trunk接口的状态信息

  1. SwitchA和SwitchB交换机链路连通性测试。

SwitchA交换机192.168.10.1和SwitchB交换机互相能ping通,三层链路聚合配置成功。
