一、故障背景与架构概述
本次故障服务器搭载10组磁盘柜，单柜满配24块硬盘，整体架构分为数据存储层（9组磁盘柜）与元数据存储层（1组专用磁盘柜），核心依赖StorNext文件系统实现跨卷数据调度与管理，存储架构逻辑如下：
核心存储配置：
1、 元数据存储柜：24块146G硬盘，组建9组RAID1阵列+1组4盘位RAID10阵列，配置4个全局热备盘，承担StorNext文件系统元数据（Meta_LUN）的存储与调度；
2、 数据存储柜：每6块硬盘组建1组RAID5阵列，共36组RAID，划分为2个独立存储系统，承载核心用户数据（Data_LUN）。

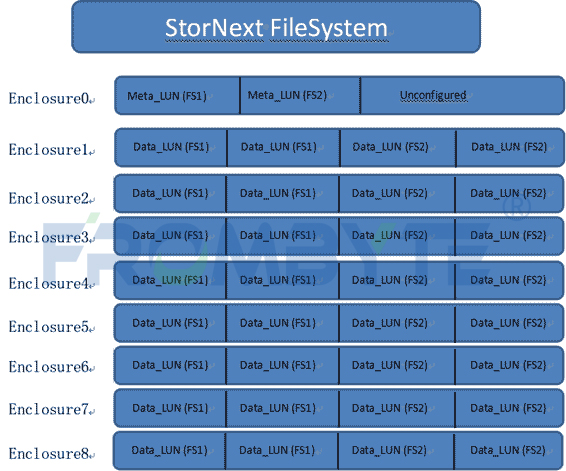

存储及文件系统架构：
数据存储层某RAID5阵列因两块硬盘先后离线，直接导致阵列崩溃，连带整个存储系统崩溃，用户无法访问Data_LUN数据，且元数据卷与数据卷的索引关联中断，恢复难度极高。
二、前置防护：全链路磁盘备份
为避免二次破坏，恢复全程严格遵循"先备份、后操作"原则，分两步完成全量备份：

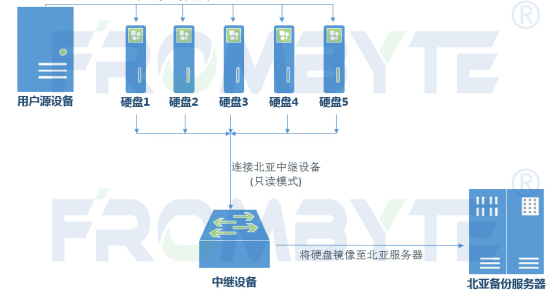

1、 故障盘专项备份：对故障RAID5的6块成员盘逐一编号、拔盘，接入独立备份平台，使用WinHex进行全盘镜像备份；备份中发现1块离线硬盘存在大量坏道，备份进程中断，随即通过开盘更换固件+PC3000工具修复，完成坏道屏蔽后继续备份，确保原始数据完整留存；
2、 正常卷全量备份：对无故障RAID阵列及元数据卷，通过光纤连接备份平台与存储设备，登录昆腾存储管理界面配置通信链路，对所有LUN（逻辑单元号）进行镜像备份，构建完整的"故障备份+正常备份"双保险体系。
三、深度数据分析：拆解RAID与文件系统逻辑
备份完成后，启动全量数据分析，核心攻克RAID重组与StorNext文件系统索引解析两大难题：
1、RAID阵列解析
通过WinHex对故障RAID5阵列进行深度分析，精准提取阵列条带大小、磁盘顺序、校验算法等核心参数，完成虚拟RAID重组，生成故障阵列镜像文件；经研判，损坏最严重的为后离线硬盘，其坏道区域可能影响数据完整性，需重点规避。
2、StorNext文件系统解码

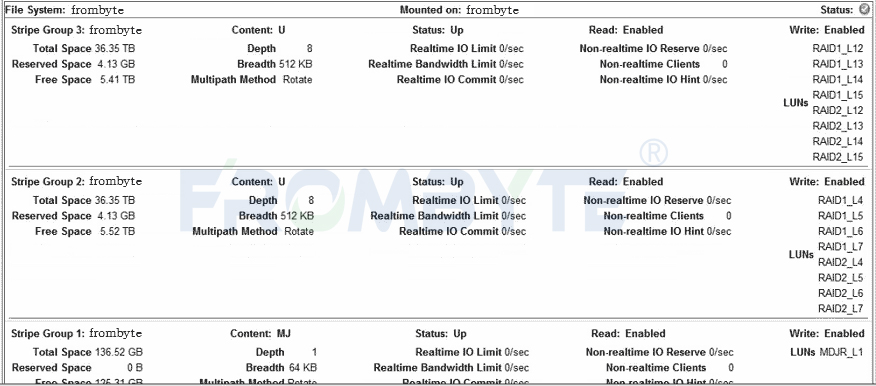

a、 LUN聚合算法提取：登录昆腾存储管理界面，获取StorNext文件系统卷基础信息。

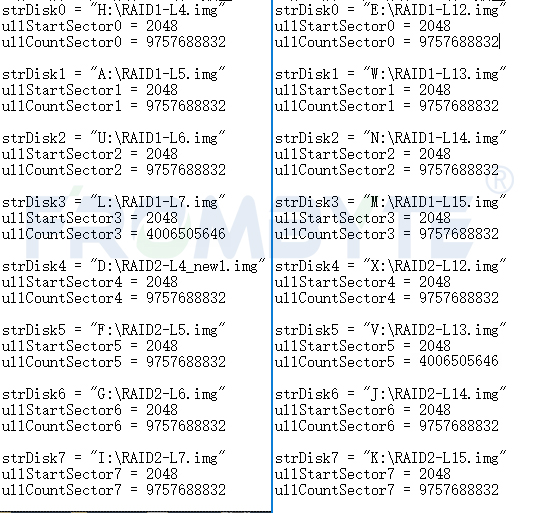

拆解2个Data_LUN的组成逻辑，明确多组RAID的LUN聚合规则，虚拟重组出完整的用户数据卷；
b、 元数据-数据卷索引解析：深入分析Meta_LUN的节点信息、目录项结构，破解"单Meta_LUN管理多Data_LUN"的核心索引算法，建立元数据与用户数据的一一对应关系，为后续数据提取奠定基础。

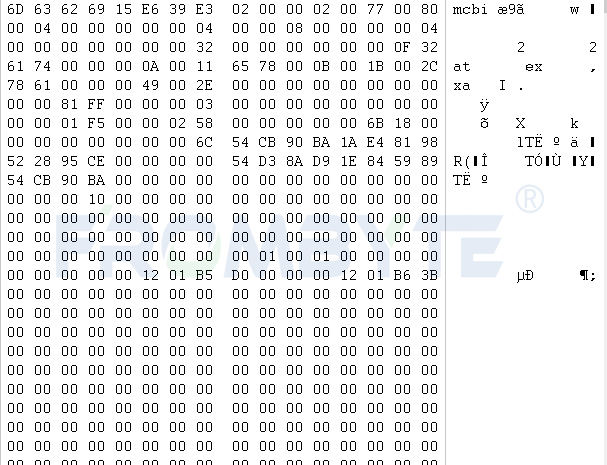

文件节点：

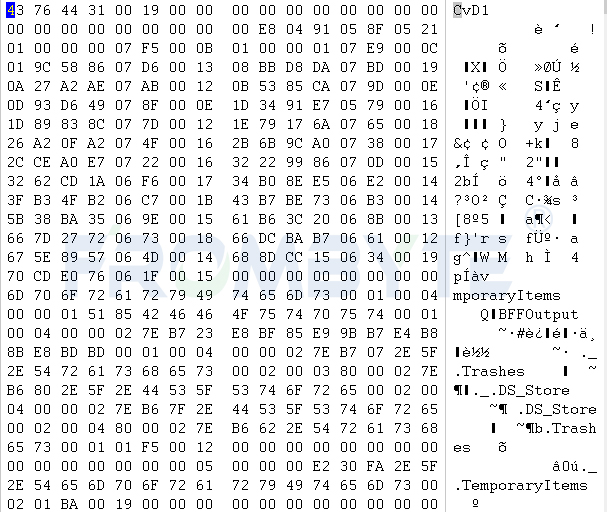

目录块：
四、数据恢复：自动化程序驱动精准提取
基于前期分析成果，搭建自动化恢复体系，分两步完成核心数据提取：

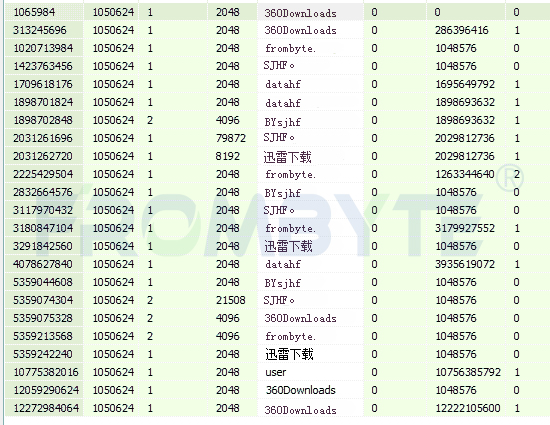

1、 元数据解析与入库：北亚企安数据恢复工程师编写程序，扫描Meta_LUN的节点与目录项，解析文件指针、目录层级等信息，构建完整的文件系统目录结构，将所有元数据持久化至数据库；
2、 数据智能提取：北亚企安数据恢复工程师开发文件提取程序，读取数据库信息，结合LUN聚合算法，精准遍历故障RAID及关联卷，自动筛选有效数据、屏蔽坏道干扰，完成用户文件的批量提取。
五、恢复结果与验收
1、 质量检测：随机抽取多批次文件进行完整性、可用性检测，经校验所有文件无损坏、无丢失，核心数据恢复率100%；
2、 成果交付：将全部用户文件移交至客户，客户现场验证后确认满意；本次恢复虽面临故障盘坏道风险，但通过精准的RAID重组与索引规避，核心数据未受破坏，复杂架构服务器双盘离线数据恢复工作圆满完成。
案例核心价值
本次恢复突破了"RAID 5双盘离线+坏道干扰+跨卷索引复杂"的多重瓶颈，通过全链路备份防护、精细化RAID解析、自动化索引提取三大核心手段，实现了大型存储架构下的全量数据恢复，为同类复杂存储故障提供了可复制的技术解决方案。
