ARM 汇编核心知识点精讲：从基础指令到实战应用

在嵌入式开发领域，ARM 架构凭借其低功耗、高性能的特性占据着核心地位，而 ARM 汇编作为直接操作硬件的底层语言，是理解 ARM 内核工作机制、进行底层驱动开发和性能优化的关键。本文将从 ARM 汇编基础指令、寄存器使用、栈机制、跨语言调用等核心知识点出发，结合实战场景拆解要点，帮助开发者夯实 ARM 汇编基础。

一、ARM 核心指令与位操作：硬件操作的基础

ARM 汇编的指令体系围绕寄存器操作和硬件交互设计，其中基础数据操作、位操作、跳转指令是使用频率最高的核心指令，掌握这些指令是理解 ARM 汇编的第一步。

1. 基础数据操作指令

基础的赋值与运算指令是汇编编程的基础，mov指令用于将立即数或寄存器值赋值给目标寄存器，是最常用的指令之一。示例：mov r0, #3 表示将立即数 3 赋值给通用寄存器 R0；mov r2, #3 ; mov r1, #2 则完成了多寄存器的立即数赋值，为后续运算做准备。算术运算则直接通过寄存器完成，如简单的加法运算sum = i + j，在汇编中会先将 i 和 j 的值加载到寄存器，运算后再将结果写入指定内存或寄存器。

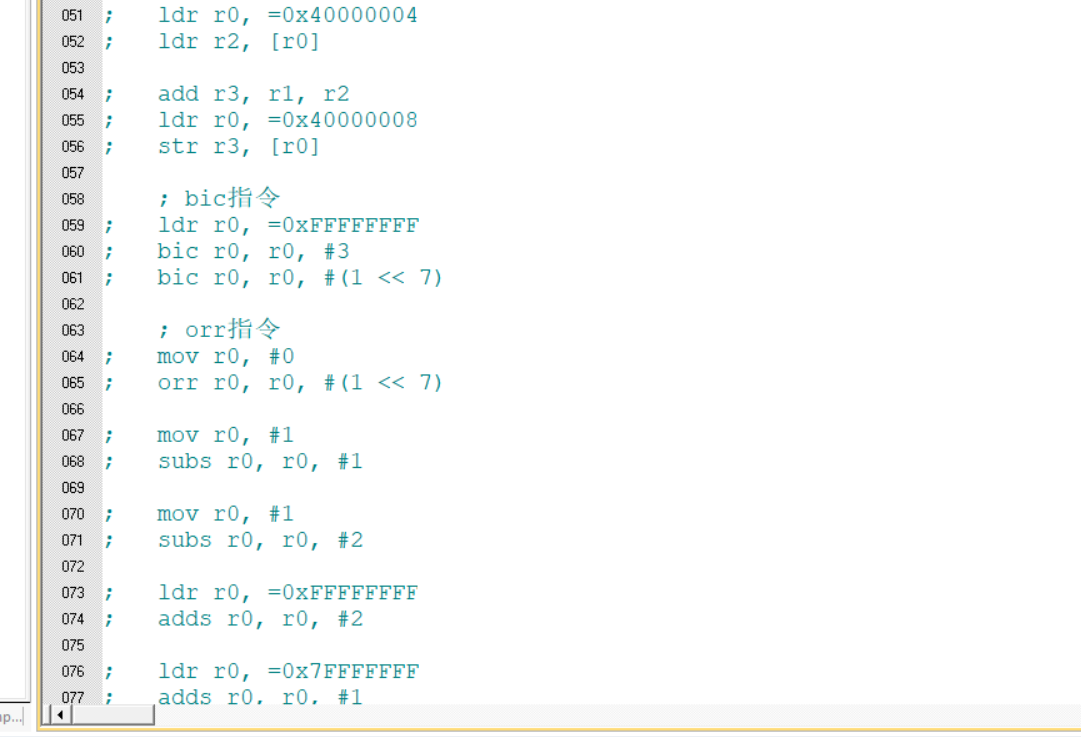

2. 关键位操作指令：bic 与 orr

ARM 架构中对寄存器的位操作无需复杂运算，通过bic和orr指令可高效完成位清零和位置 1，这也是操作外设寄存器、状态寄存器的核心指令。

• bic 指令 ：按位清零，寄存器中与立即数1 对应的位会被清零，0 对应的位保持不变。例如对寄存器 R0 低 5 位清零，可通过bic r0, r0, #0x1F实现（0x1F 为低 5 位全 1 的立即数）。
• orr 指令 ：按位置 1，寄存器中与立即数1 对应的位会被置 1，0 对应的位保持不变。例如将 R0 低 5 位设置为 10000（二进制），可通过orr r0, r0, #0x10实现。

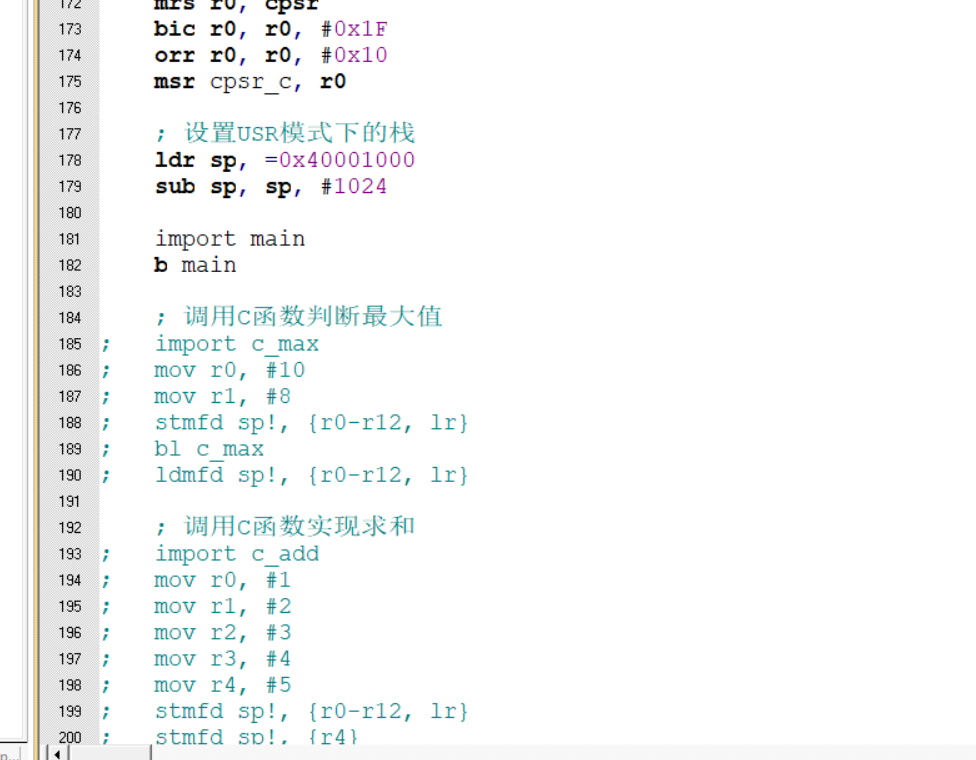

位操作指令的典型应用是修改 CPSR（当前程序状态寄存器），步骤如下：

1. 用mrs指令读取 CPSR 到通用寄存器（如 R0）：mrs r0, cpsr；
2. 用bic清零目标位：bic r0, r0, #0x1F（清零低 5 位）；
3. 用orr设置目标位：orr r0, r0, #0x10（低 5 位置为 10000）；
4. 用msr指令将 R0 写回 CPSR：msr cpsr, r0。

其中mrs（读特殊寄存器）和msr（写特殊寄存器）是操作 CPSR、SPSR 等特殊寄存器的专属指令，是实现处理器模式切换、中断控制的关键。

3. 跳转与函数调用指令：b、bl、bx

ARM 汇编中的跳转指令分为无条件跳转和带返回的函数调用跳转，b、bl、bx是核心跳转指令，三者的区别直接决定了程序的执行流程和函数调用的正确性。

• b 指令 ：无条件跳转，仅完成程序流程的跳转，不会保存返回地址，适用于无需返回的分支场景，如简单的循环分支、条件判断分支。
• bl 指令 ：带链接的跳转，是函数调用的核心指令 ，跳转前会将当前指令的下一条地址保存到lr 寄存器（链接寄存器），为函数执行完成后的返回提供依据。
• bx 指令 ：带状态切换的跳转，核心作用是跳转到 lr 寄存器保存的返回地址，完成函数调用后的返回操作，是配合 bl 指令实现函数调用的关键。

三者的核心差异在于是否保存返回地址，这也是区分普通跳转和函数调用的关键，开发中若需实现函数调用，必须使用bl+bx的组合，若仅使用b指令会导致程序无法返回原执行流程。

4. 内存操作指令：加载与存储

ARM 汇编中寄存器与内存的交互通过加载（LDR）和存储（STR）指令实现，这两个指令承担了两大核心功能：向寄存器加载非立即数 、完成寄存器与 RAM 的数据交互。

• 加载：将 RAM 或外设寄存器中的数据读取到通用寄存器，如将 0x40000000 地址（RAM 起始地址）的数据加载到 R0，实现对内存数据的操作；
• 存储：将寄存器中的数据写入 RAM 或外设寄存器的指定地址，如将运算结果写入 0x40000008 地址，完成数据的持久化存储。

内存操作是汇编与 C 语言交互、操作硬件外设的基础，所有对内存变量和外设寄存器的操作最终都会转化为加载和存储指令。

二、ARM 寄存器体系：程序运行的核心载体

ARM 内核的寄存器分为通用寄存器、特殊寄存器，不同寄存器有明确的分工，是汇编编程的核心载体，其中R0-R12 通用寄存器 、lr 寄存器 、sp 寄存器（栈指针） 、CPSR 寄存器是开发中最常用的寄存器。

1. 通用寄存器：R0-R12 的核心用途

通用寄存器 R0-R12 是日常数据操作、运算、传参的主要载体，内核直接对通用寄存器进行运算，效率远高于内存操作。其中 R0-R3 在跨语言调用 中承担着特殊作用，是汇编与 C 语言传参的核心寄存器。此外，ARM 汇编中对立即数的使用有严格的立即数判断规则 ，只有符合规则的立即数才能直接通过mov指令赋值给寄存器，不符合规则的立即数需要通过内存加载或位运算间接赋值。

2. 专用寄存器：lr、sp、CPSR

• lr 寄存器（链接寄存器）：专属用于保存函数调用的返回地址，由 bl 指令自动赋值，bx 指令自动读取，是函数调用的核心寄存器；
• sp 寄存器（栈指针）：指向栈空间的当前地址，栈的入栈、出栈操作均通过修改 sp 寄存器实现，是栈机制的核心；
• CPSR 寄存器（当前程序状态寄存器） ：保存处理器的运行状态（如处理器模式、中断使能）和运算标志位（NZCV 位：负、零、进位、溢出），NZCV 位可配合条件指令实现条件执行，如根据运算结果的零标志位实现循环终止、条件判断。

三、ARM 栈机制：底层开发的关键保障

栈是程序运行中用于保存临时数据、函数调用上下文、寄存器值的重要内存区域，ARM 架构的栈机制有明确的分类和规范，也是嵌入式开发中容易出现问题的关键点。

1. 栈的四大分类及核心区别

ARM 栈根据栈指针的移动方向 和数据写入与指针挪动的顺序 ，分为四大类：空增栈、空减栈、满增栈、满减栈，核心区别体现在两个维度：

• 增栈 vs 减栈 ：以栈指针（sp）的移动方向划分，增栈 表示入栈时 sp 指针向高地址 移动，减栈 表示入栈时 sp 指针向低地址移动；
• 空栈 vs 满栈 ：以数据写入和指针挪动的顺序划分，空栈 表示先写数据，再挪动 sp 指针 （栈指针指向空位置），满栈 表示先挪动 sp 指针，再写数据（栈指针指向已写入的最后一个数据）。

2. ARM 内核的默认栈：满减栈

ARM 内核默认使用满减栈 ，其核心操作规则为*--sp：入栈时先将 sp 指针减 1（向低地址移动），再将数据写入 sp 指针指向的新地址。满减栈是 ARM 架构的标准栈机制，所有基于 ARM 的嵌入式开发（如 STM32、Linux 底层）均遵循这一规则，掌握满减栈的操作逻辑是避免栈溢出、栈帧错乱的关键。

3. 栈的核心应用场景

栈在 ARM 汇编中的核心作用包括：

1. 保存函数调用的上下文，如通用寄存器的临时值，避免函数执行时覆盖原寄存器数据；
2. 实现跨语言调用的参数传递，当参数数量超过 4 个时，通过栈完成传参；
3. 保存临时变量，为程序运行提供临时内存空间。

四、跨语言调用规则：汇编与 C 的协同开发

在嵌入式开发中，纯汇编开发效率较低，实际项目中多采用汇编 + C的协同开发模式，二者的调用有明确的规范，遵循 ATPCS（ARM-Thumb 过程调用标准），核心包括传参规则、返回值规则。

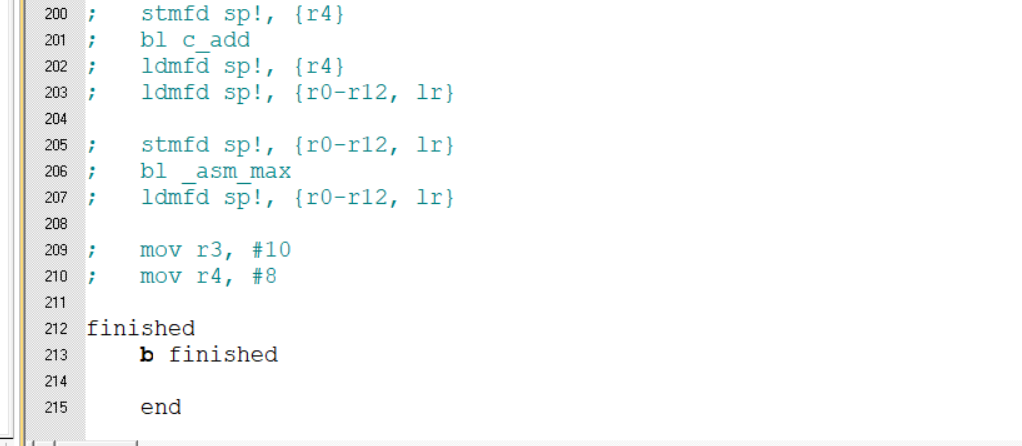

1. 汇编调用 C 语言：传参与返回值规则

汇编调用 C 函数是底层开发的常见场景（如汇编启动代码调用 C 主函数），其传参和返回值规则明确，是必须遵守的规范：

• 传参规则 ：参数数量 **≤4 个时，通过通用寄存器 R0-R3依次传参，第一个参数存入 R0，第二个存入 R1，以此类推；参数数量 >4 个时，超出的参数通过栈 ** 进行传参，入栈时遵循满减栈规则，完成入栈保护后再调用函数，函数执行完成后进行出栈恢复；
• 返回值规则 ：C 语言函数的返回结果统一保存到 R0 寄存器，汇编中只需读取 R0 寄存器即可获取 C 函数的返回值。

示例：若 C 函数为int add(int a, int b, int c, int d, int e)，汇编调用时需将 a、b、c、d 依次存入 R0-R3，e 通过栈入栈传参，函数执行后从 R0 读取加法结果。

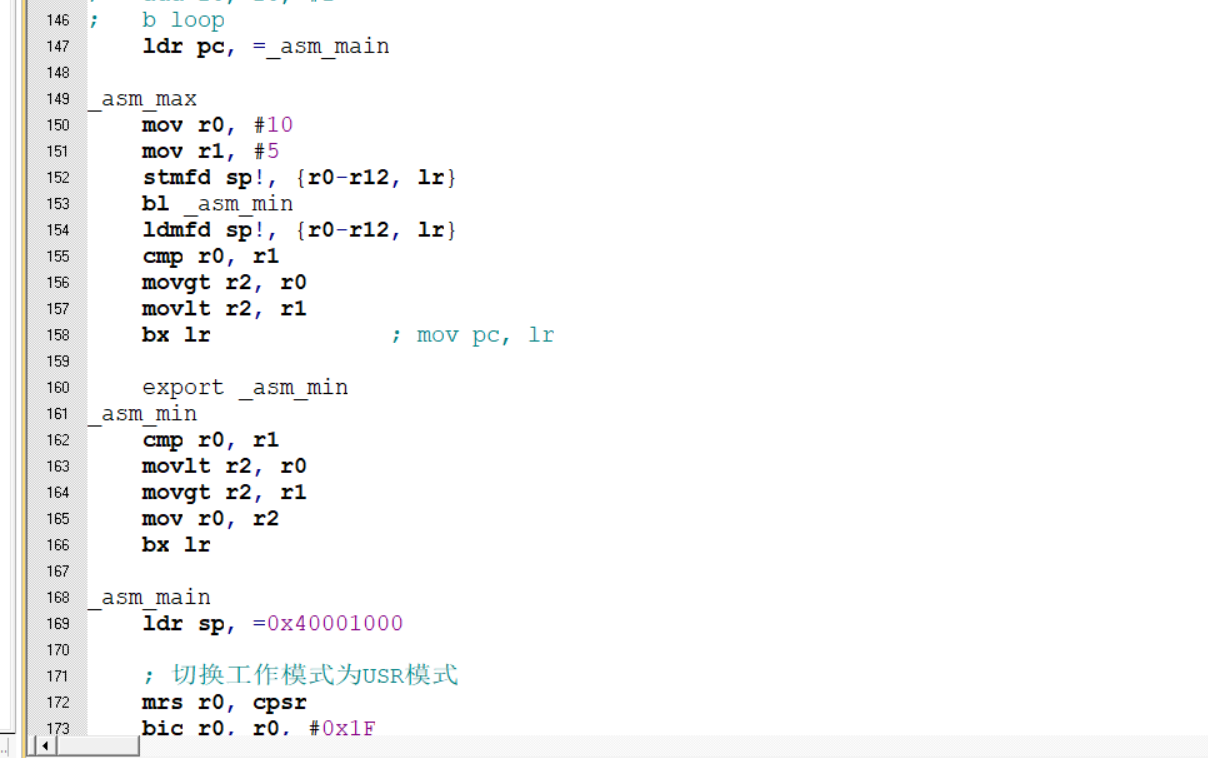

2. C 语言调用汇编函数：规范与实现

C 调用汇编函数的核心是将汇编函数声明为外部函数，汇编中需将函数名暴露为全局符号，同时遵循与汇编调用 C 一致的寄存器使用规范：

1. C 语言中通过extern声明汇编函数，如extern int sum(int i, int j);；
2. 汇编中定义函数，使用 R0-R3 接收 C 传递的参数，运算后将结果存入 R0；
3. 汇编函数结束后通过bx lr指令返回，C 语言从 R0 获取返回值。

C 调用汇编的典型应用是底层硬件操作，如通过汇编实现外设寄存器的位操作，再由 C 语言调用该汇编函数，兼顾开发效率和硬件操作的灵活性。

五、ARM 内存映射：硬件与程序的地址对应

ARM 架构的内存空间有明确的划分，不同区域对应不同的硬件资源，程序的指令、数据、外设寄存器均映射到指定的内存地址，理解内存映射是操作硬件的基础。本文涉及的核心内存地址划分如下：

1. Nor Flash ：地址起始于0x00000000，大小为 2MB（地址范围0x00000000 - 0x001FFFFF），用于存储代码和指令，程序启动时从该地址加载指令；
2. RAM ：地址起始于0x40000000，是程序运行的临时内存，用于存储变量、栈数据等，如int i=3存储在0x40000000，int j=5存储在0x40000004，连续变量按 4 字节（ARM32 位）对齐存储；
3. 外设寄存器 ：地址范围为0x40000FFF - 0x40001000，是操作硬件外设的核心地址，通过对该区域地址进行读写，可实现对 GPIO、UART、定时器等外设的控制。

此外，内存地址中0xFFFFFFFF为全 1 地址，常用于外设寄存器的初始化和位操作。

六、ARM 汇编实战场景：循环与条件判断

掌握基础知识点后，结合实战场景才能真正理解 ARM 汇编的应用，以下为两个典型的 ARM 汇编实战场景，拆解其实现逻辑。

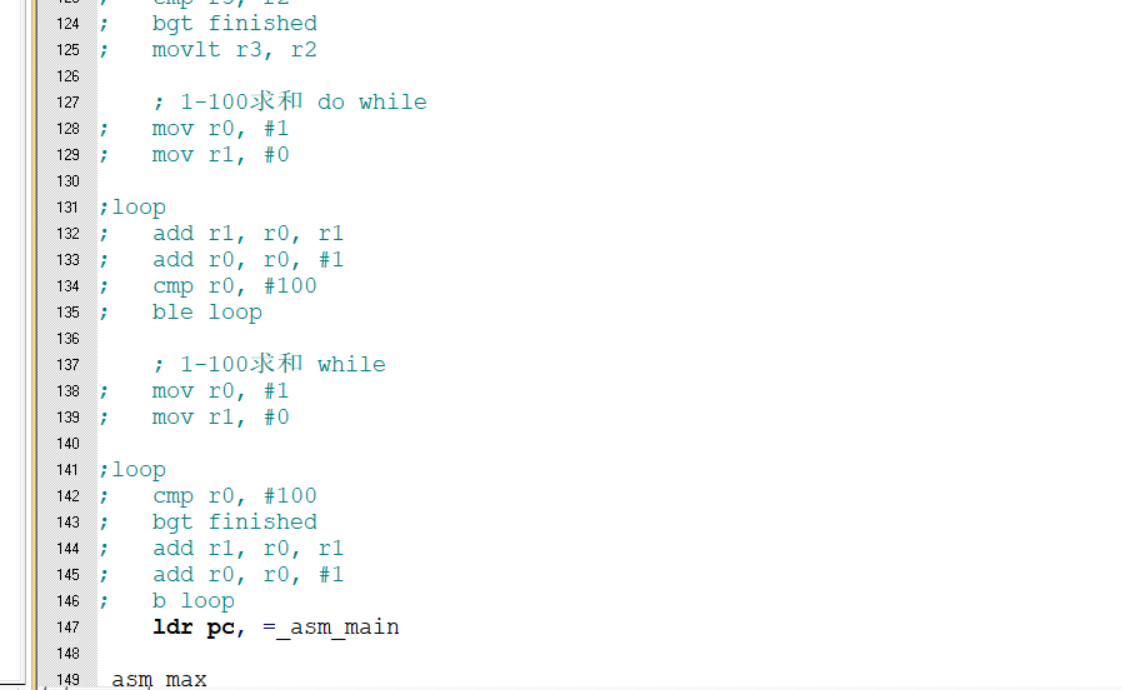

1. 循环运算：1 到 100 的累加

C 语言中经典的循环累加for(i = 1; i <= 100; i++) { sum = sum + i; }，在 ARM 汇编中通过跳转指令 + 条件标志位实现：

1. 初始化寄存器：将 i=1 存入 R1，sum=0 存入 R2，循环上限 100 存入 R3；
2. 累加运算：add r2, r2, r1（sum = sum + i）；
3. 自增操作：add r1, r1, #1（i++）；
4. 条件判断：对比 R1 和 R3，若 R1≤R3，通过 b 指令跳转到累加步骤，直至循环结束；
5. 结果存储：将 R2（累加结果）写入 RAM 指定地址。

循环的核心是通过运算标志位判断循环条件，配合 b 指令实现无条件跳转，完成循环流程。

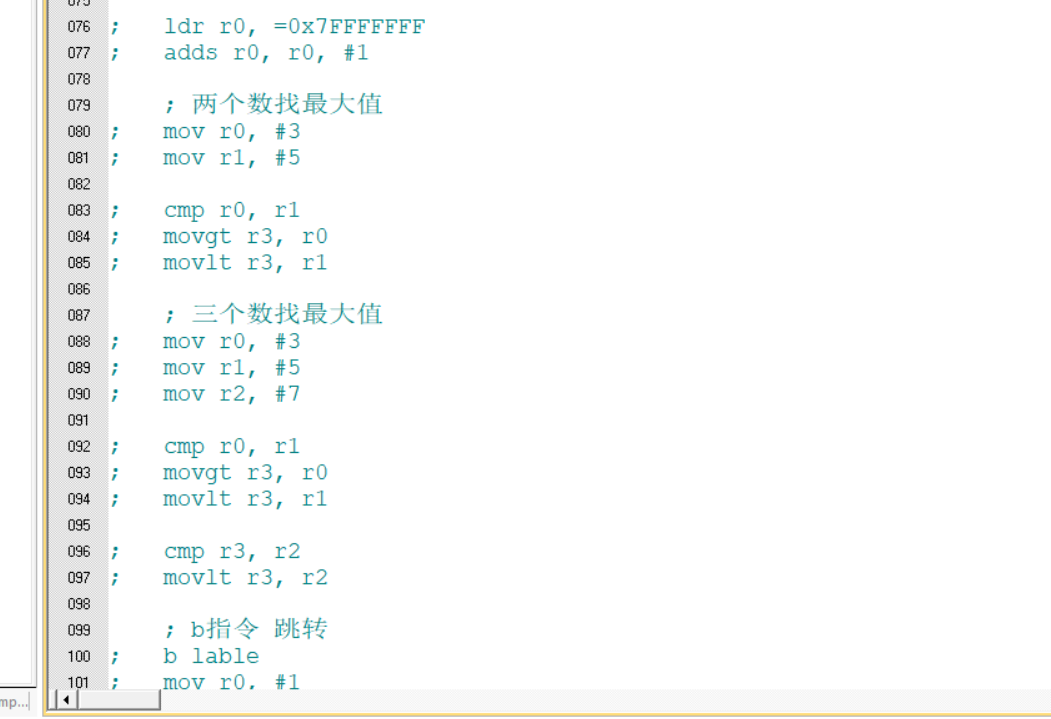

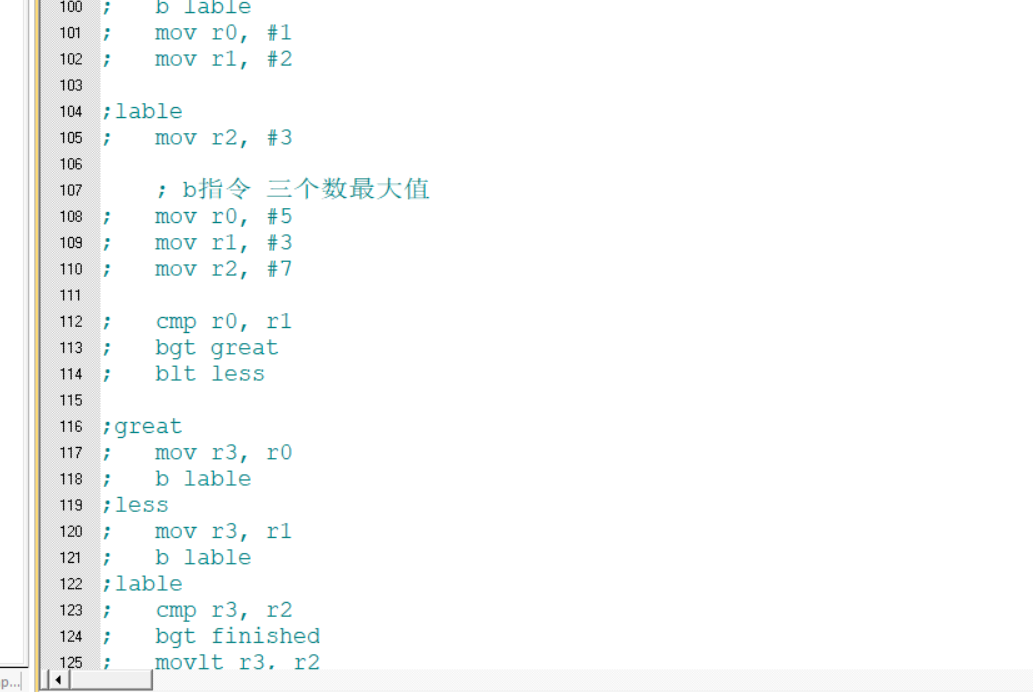

2. 条件判断：求三个数的最大值

C 语言中求a=3、b=5、c=7最大值的逻辑，在 ARM 汇编中通过位运算 + 条件跳转实现：

1. 初始化寄存器：R0=3（a）、R1=5（b）、R2=7（c）、R3=0（max）；
2. 第一次判断：对比 R0 和 R1，若 R0>R1，将 R0 赋值给 R3，否则将 R1 赋值给 R3；
3. 第二次判断：对比 R2 和 R3，若 R2>R3，将 R2 赋值给 R3；
4. 结果存储：将 R3（最大值）写入 RAM 地址0x40000008。

条件判断的核心是利用 CPSR 的 NZCV 标志位，根据比较结果的标志位实现条件跳转，完成多分支判断。

七、总结

ARM 汇编是嵌入式底层开发的核心语言，其核心知识点围绕寄存器操作 、指令体系 、栈机制 、跨语言调用 和内存映射展开，掌握这些知识点的关键在于理解其硬件底层逻辑：ARM 架构的所有操作均以寄存器为核心，栈为程序运行提供保障，内存映射实现硬件与程序的地址对应，跨语言调用规范则实现了汇编与 C 的协同开发。

对于嵌入式开发者而言，夯实 ARM 汇编基础不仅能帮助理解处理器的工作机制，更能在底层驱动开发、启动代码编写、性能优化和问题调试中发挥关键作用。本文梳理的核心知识点是 ARM 汇编的基础，后续可结合具体的 ARM 芯片（如 STM32、S3C2440）进行实战开发，通过理论结合实践深化对 ARM 汇编的理解。

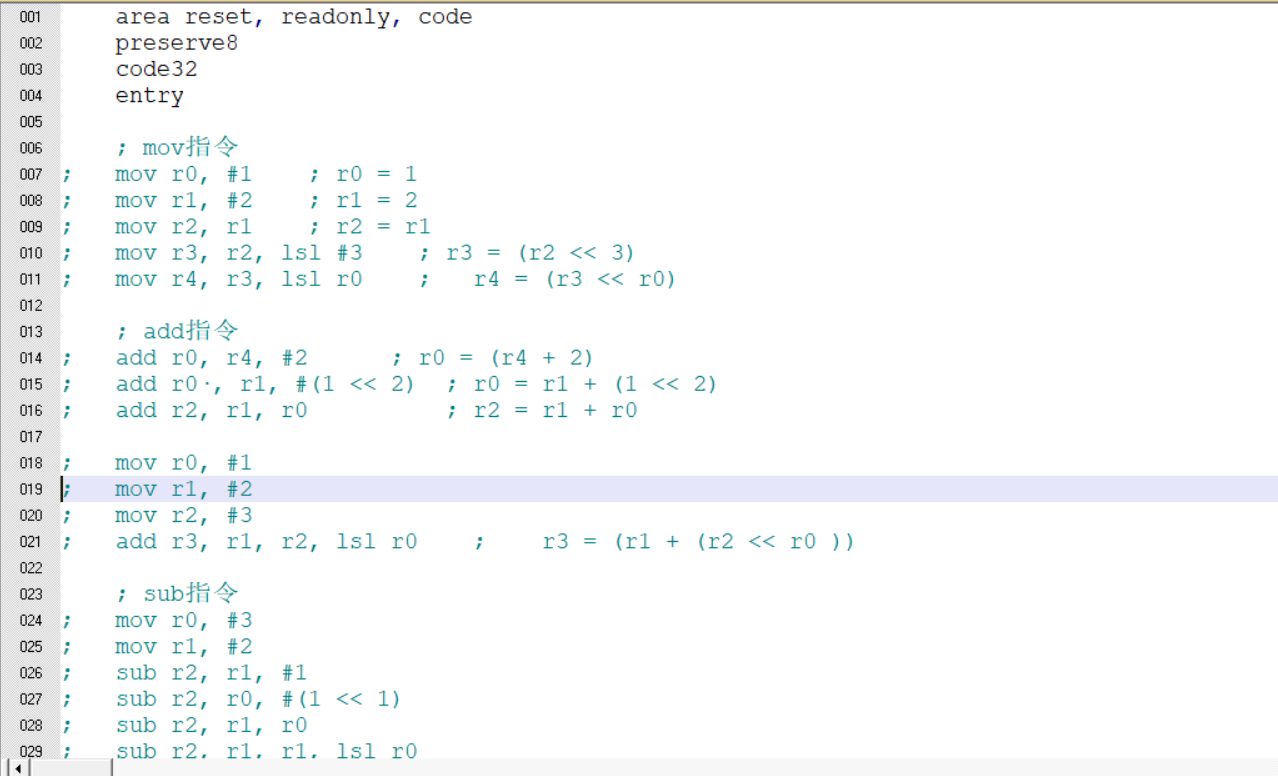

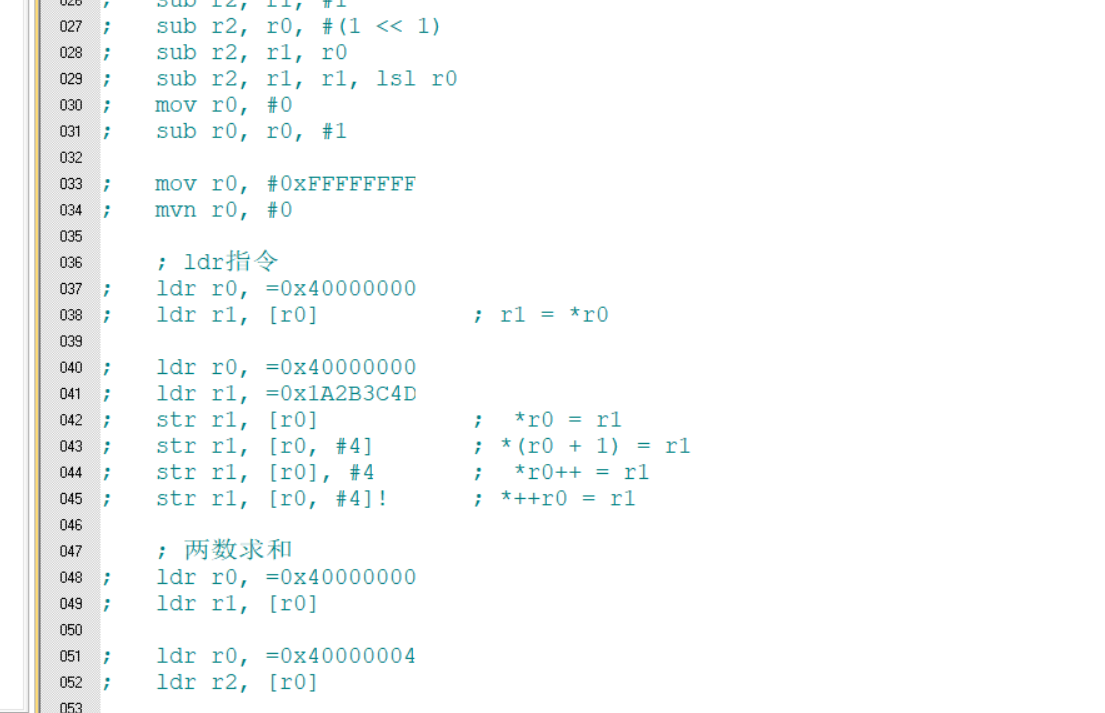

八、实战练习：
