PADS 改变飞线方向 改变同网络既定路径规划 改变VIRTUAL HOLE连接路径 修复差分信号自动规划飞线错误问题的办法

这些问题的最终源头都来自错误的飞线规划设计,因为pads中就算同网络你也需要按照飞线规划的路径来布线,导致一旦他规划错误会导致你布线不是按照你的想法来布线,这时候就可以用下面的方法来解决

利用layout里的F2添加布线功能来完成

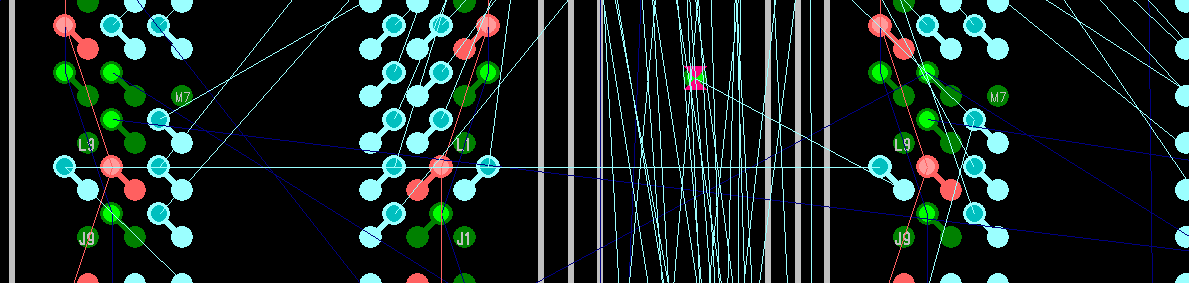

比如现在这个虚拟过孔我想要完成T型结构分布,但是因为规划错误导致它只连着一个引脚,无法完成我的预期T型

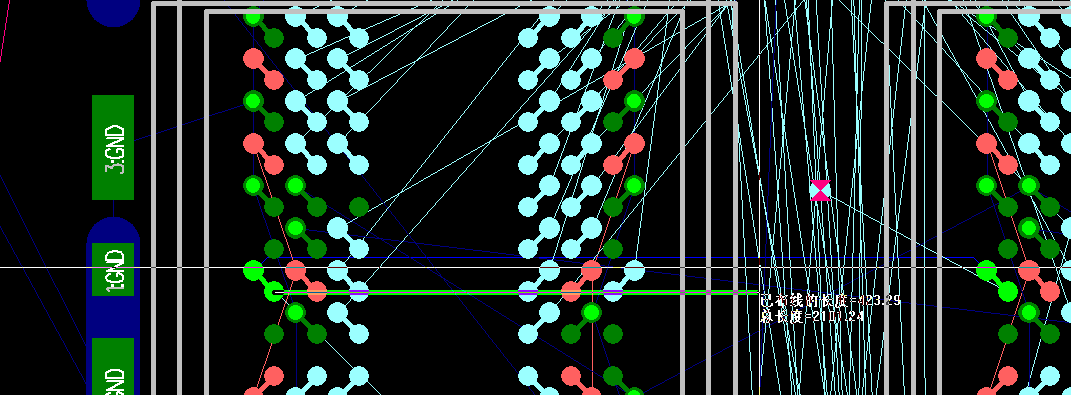

现在转回layout点击F2布线功能

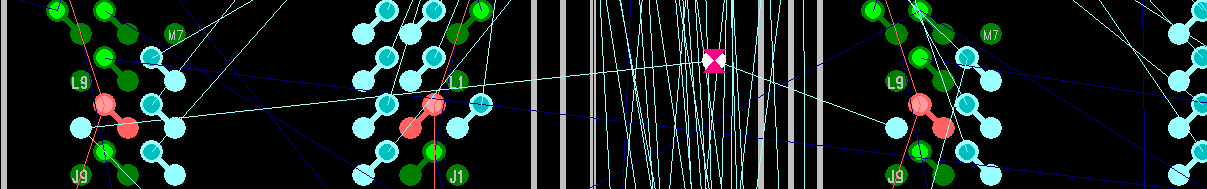

直接把先连到你想连的点上

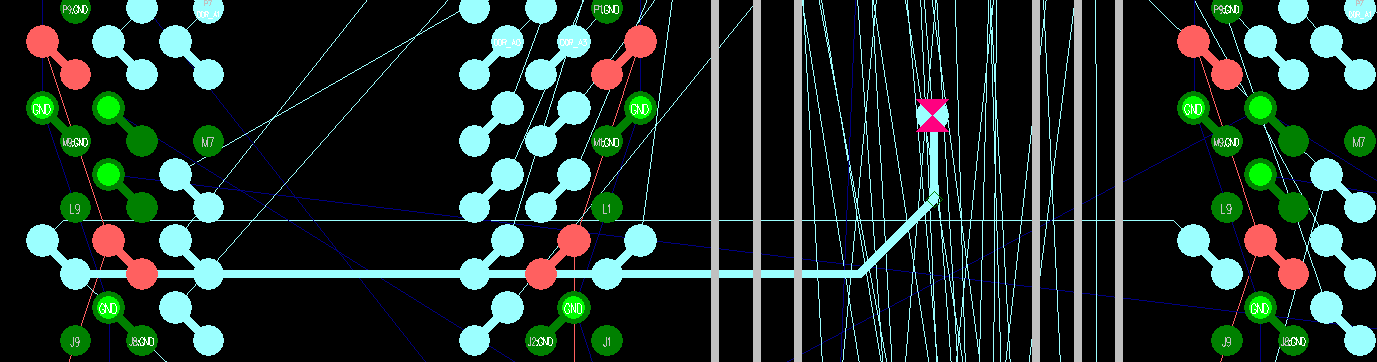

然后回route把把这条线删掉就可以了
