在工业自动化系统中，随着设备布局日益灵活、产线移动性增强以及现场布线复杂度提升，传统有线通讯方式已难以满足快速部署与动态调整的需求。尤其在多PLC协同控制场景下，触摸屏作为人机交互核心终端，需实时采集PLC数据并下发操作指令，若受限于物理线路，则易导致施工成本高、维护困难及扩展性差等问题。
方案概述

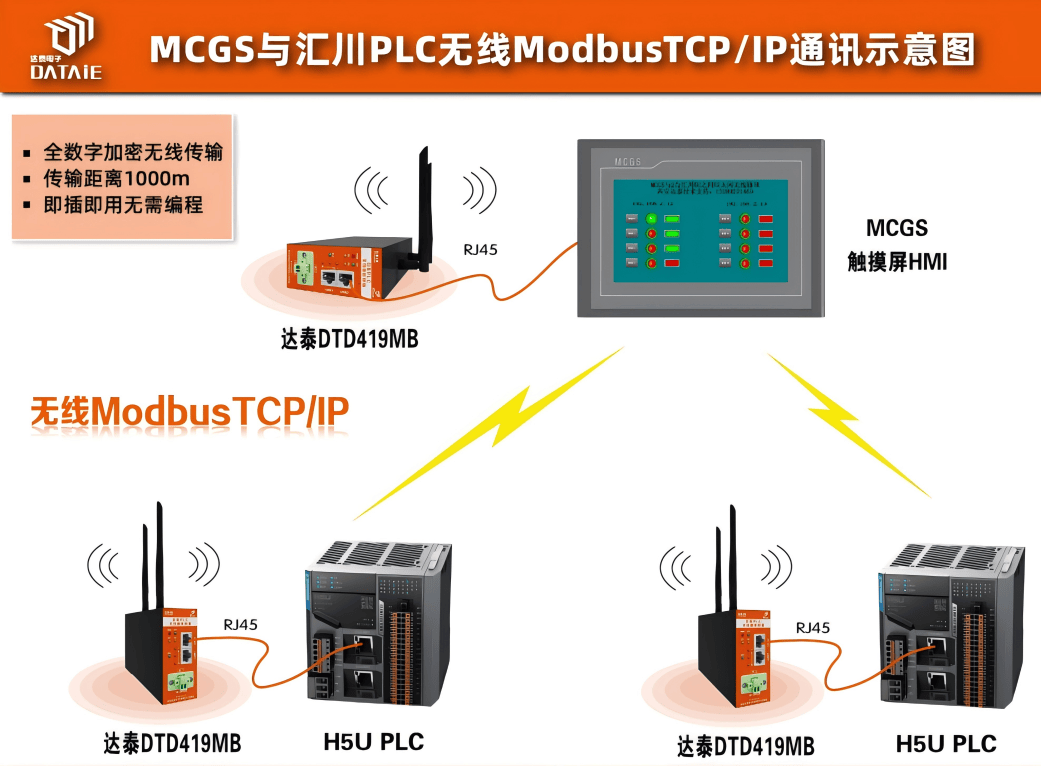

本方案聚焦于MCGS触摸屏 与汇川H5U PLC 之间的无线以太网通信 架构，基于ModbusTCP/IP 协议，构建稳定可靠的自组网无线传输通道。通过引入达泰日系PLC无线通讯终端DTD419MB作为核心硬件，实现无需布线的即插即用式连接，为智能制造车间提供一套经济实用、快速落地的无线通讯解决方案。
测试设备与参数
PLC型号：汇川H5U*2台
触摸屏：MCGS-TPC7031KT*1台
无线通讯终端：达泰DTD419MB*2块
主从关系：1主2从
通讯接口：RJ45接口
供电：12-24VDC
通讯协议：ModbusTCP/IP
传输距离：100米，1KM
接线方式

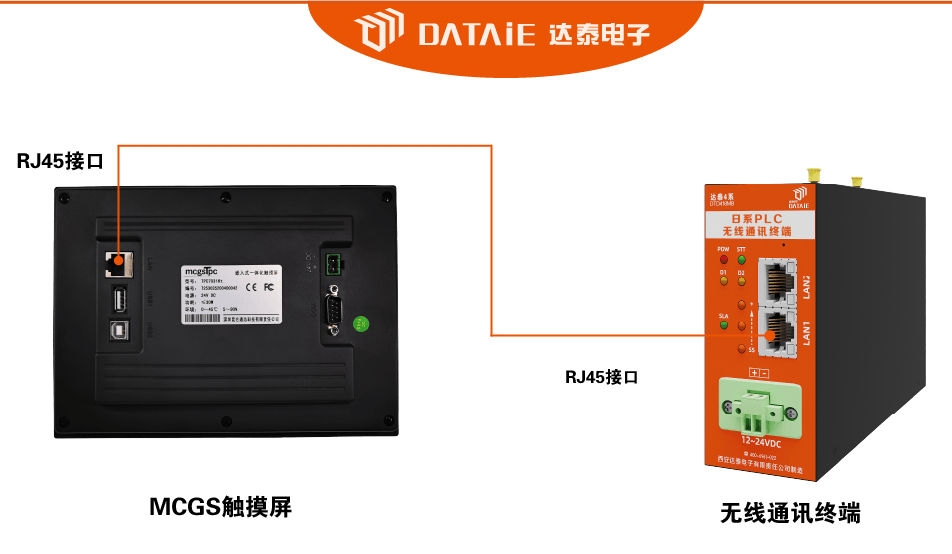

1触摸屏与DTD418MB接线
用一根通讯线，一端接入DTD419MB的RJ45接口，另一端接入上位机的RJ45接口。

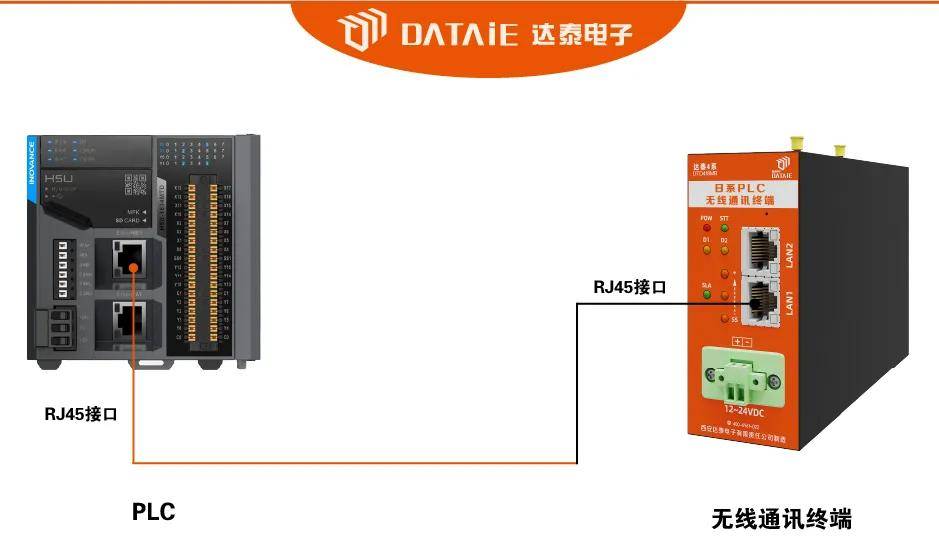

2汇川PLC与达泰DTD419MB接线
用一根通讯线，一端接入DTD419MB的RJ45接口，另一端接入H5U的RJ45接口。
触摸屏配置
程序源代码在文件夹中，可通过达泰技术人员索要学习交流。
1.系统参数设置

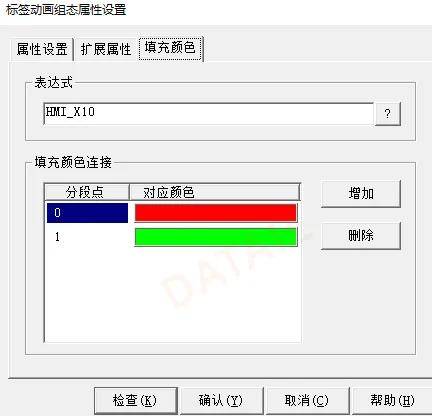

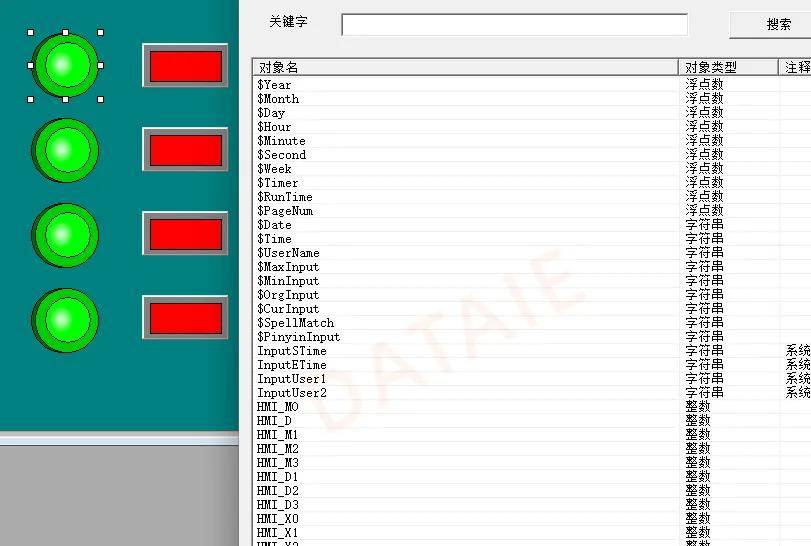

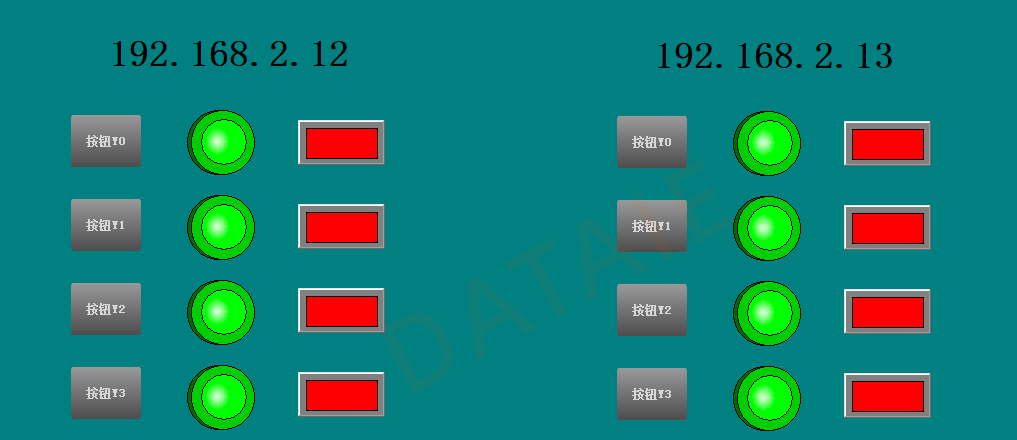

2.触摸屏画面的制作

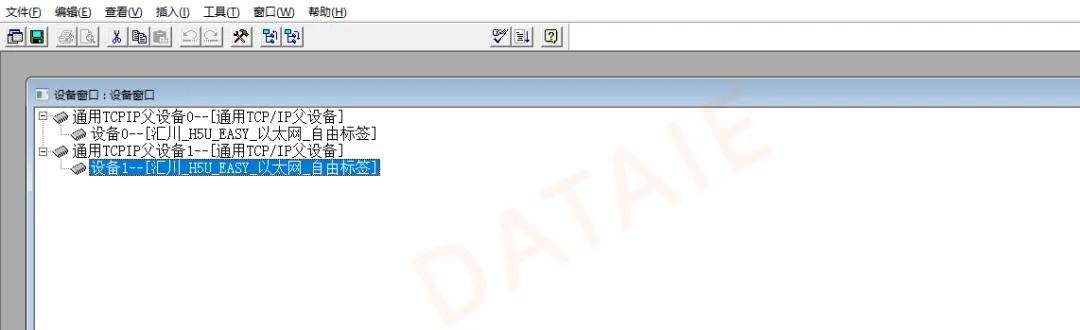

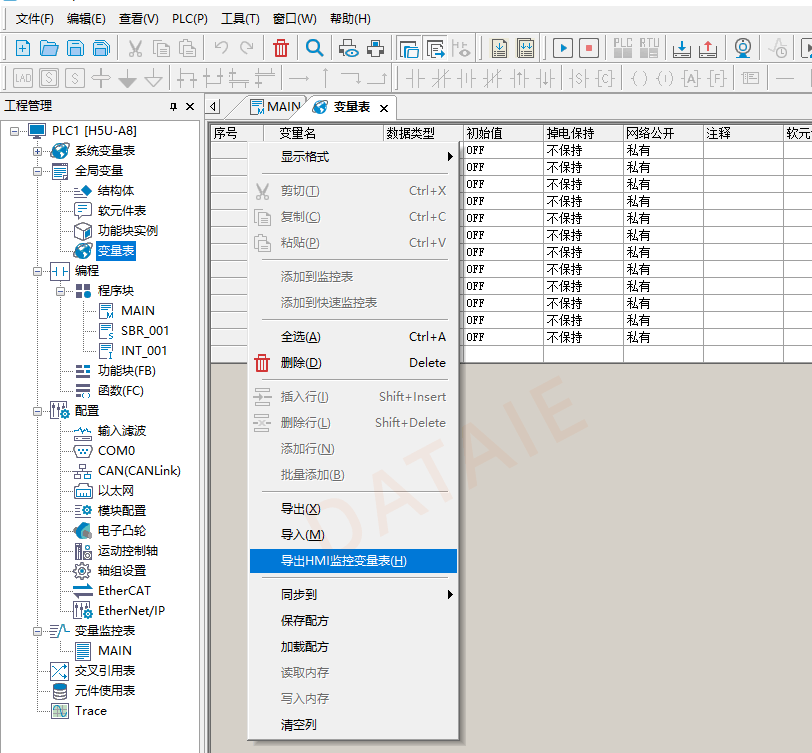

3.从站设置

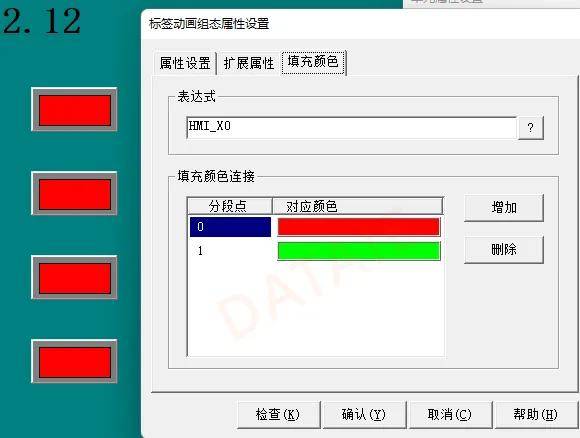

1号从站的I点设置

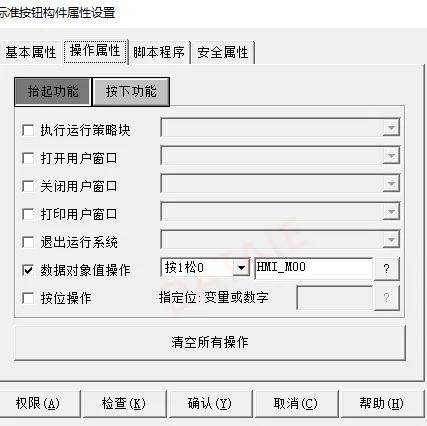

1号从站的Q点设置
2号从站的I点设置
2号从站的Q点设置
PLC程序的下载

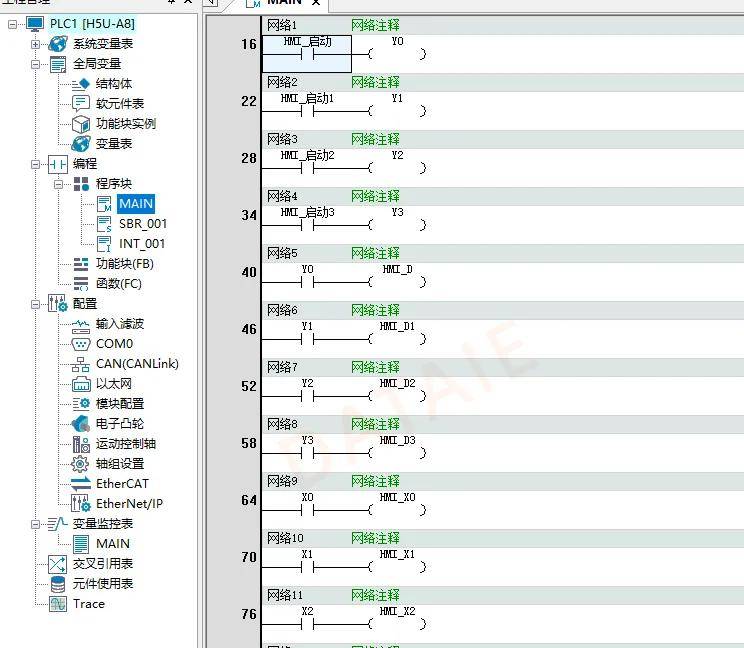

1.简单程序编写

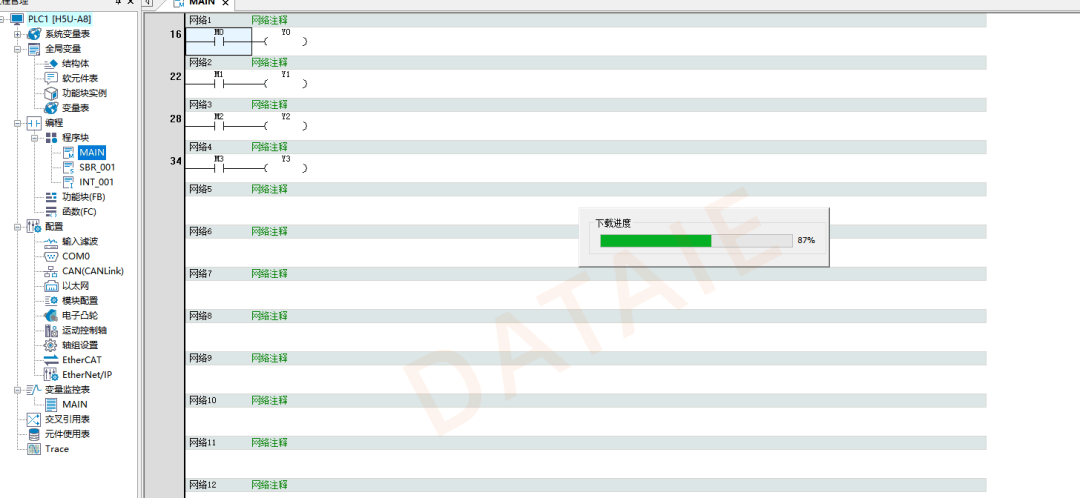

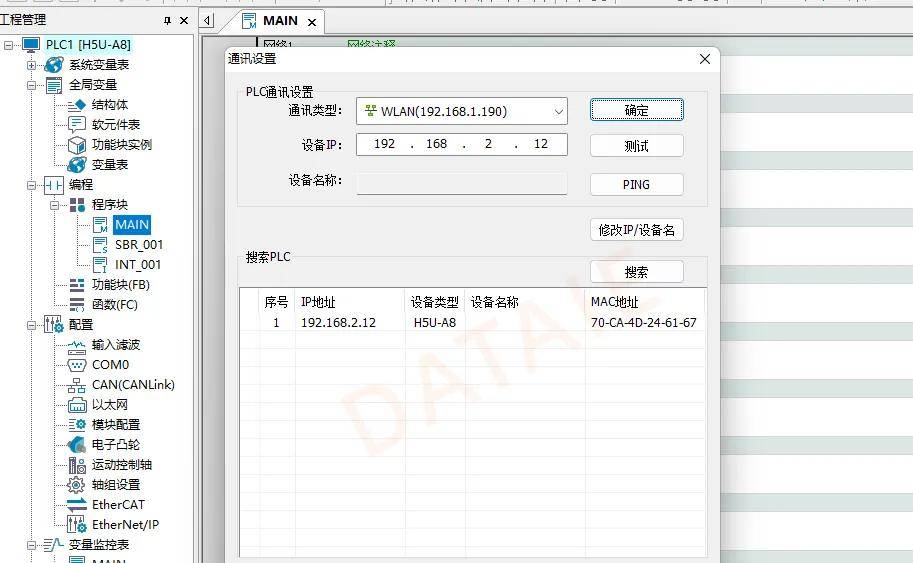

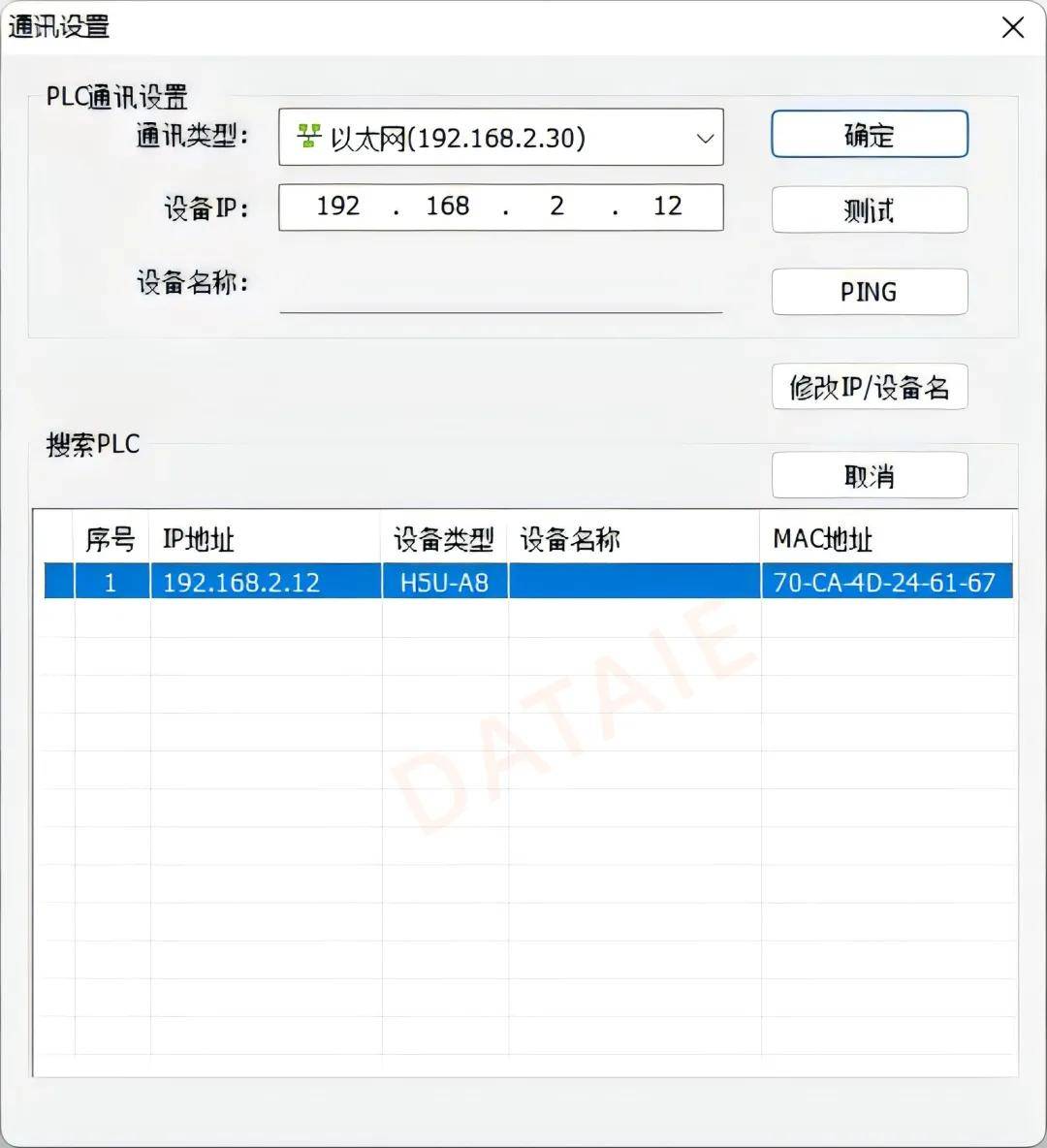

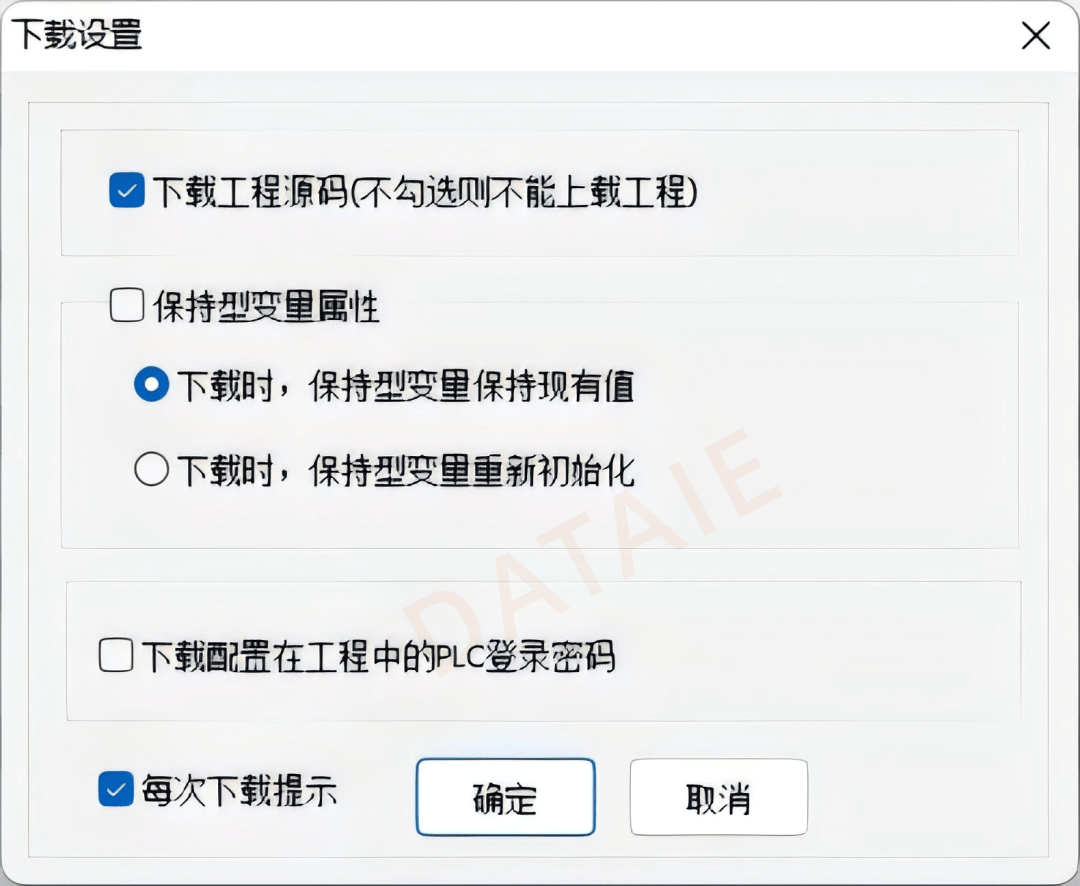

2.下载程序到CPU
测试方法
-

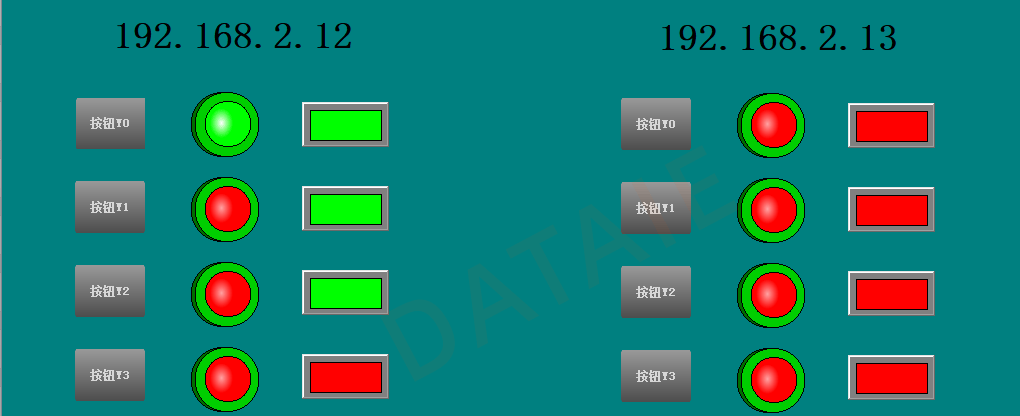

触摸屏的指示灯可以监测PLC的输入点状态；
-
触摸屏上按钮可以控制PLC的输出点。
测试结果详见文件夹
本方案例程源代码在《WinCC与S7-1200和S7-200SMT PLC无线以太网通信》文件内。
