基于威纶通项目选单功能实现画面切换的方法

⒈目的

掌握威纶通项目选单功能应用触摸屏作为画面切换的方法及其使用注意事项。

⒉编程软件

威纶通Utility Manager

⒊使用方法

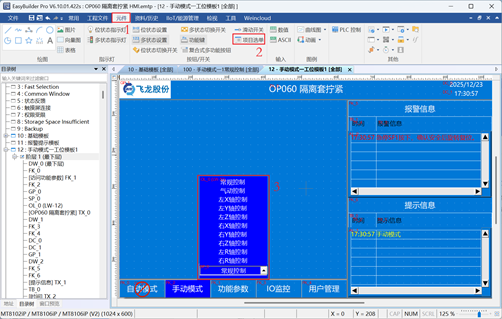

在软件编程组态界面,点击"元件-项目选单"拖入编程组态界面:

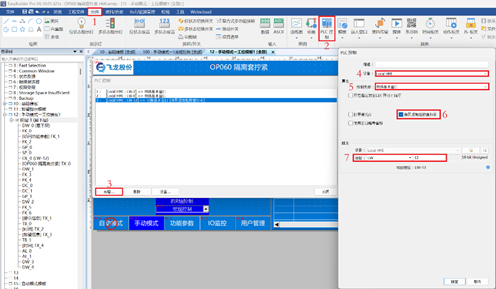

双击"元件-PLC控制"按下图创建项目选单的控制方法,即通过触摸屏实现画面切换(4处设置Local HMI),画面切换(5处设置切换基本窗口),画面切换后返回该界面,界面内容和项目名称均为起始界面和名称(6处设置勾选换页后地址数值归零)以及实现画面切换(7处设置画面切换的地址)。

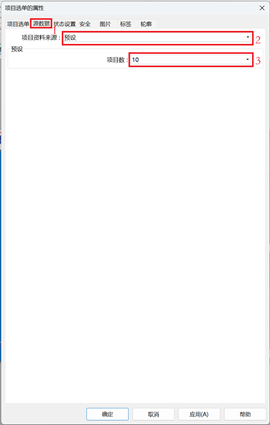

返回到上述画面1(首个画面),双击画面项目选单弹出项目选单的属性,弹出并设置如下内容:

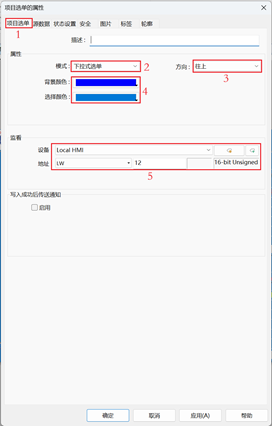

其中:在"项目选单的属性-项目选单-监看"设置设备和地址与上文"元件-PLC控制"下触发的设备和地址保持一致。

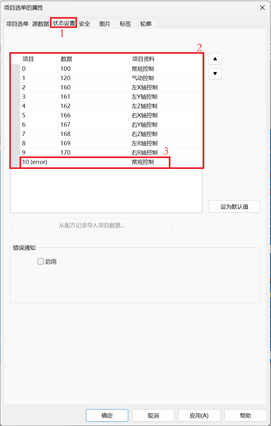

在"项目选单的属性-状态设置"末行"项目资料"设置与项目首行名称一致(本案例为"常规控制"),即实现画面切换后返回该界面时,画面内容和名称保持一致且均为首个切换画面和名称。
