⒈ 目的
测试基于西门子S7通信实现西门子PLC之间的异步通信，掌柜相关通信技术关键点和应用方法。本应用为贴近应用需求，将PLC1定义为主站（项目中主站配置高，程序处理功能要求低）。
⒉ 软硬件
⑴硬件
①西门子1214C PLC：1214CPU DC/DC/DC/，6ES7 214-1AG40-0XB0，数量2台；②交换机：1台；③博途编程调试笔记本。
⑵软件
博途V19编程软件：TIA Portal V19。
⒊ 组态设置
创建博途PLC组态，如下图创建2台1214CPU PLC，点击"连接"选择"S7连接"，右键PLC_1（客户端）选择"添加新连接（N）"：

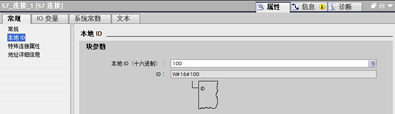

在弹出界面如下图，点击PLC_2，本地接口选择PLC_1，勾选"建立主动连接"，"本地ID（十六进制）100"，点击"添加"（仅点击1次即可），点击"关闭"：

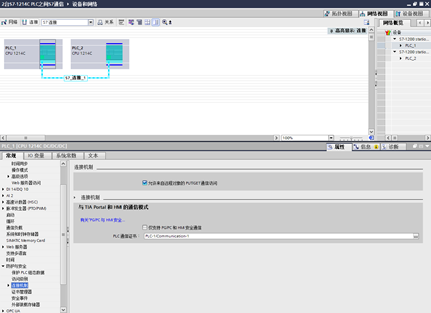

将2台PLC属性下"常规-防护与安全-连接机制"勾选"允许来自远程对象的PUT/GET通信访问"如下图：

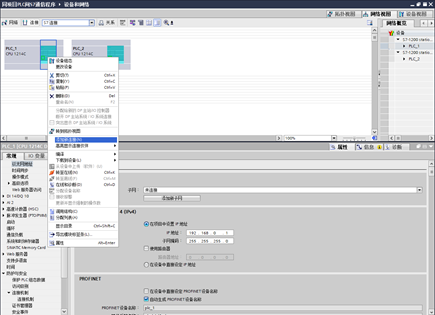

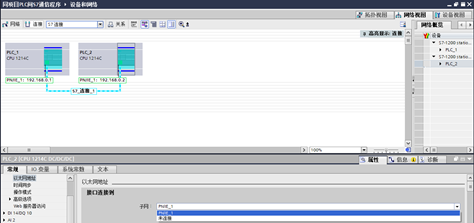

右键PLC_1属性，在"常规-以太网地址-接口连接到"点击"添加新子网"，如下图生成"子网：PN/IE_1"：

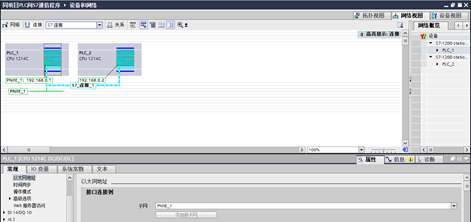

右键PLC_2属性，在"常规-以太网地址-接口连接到"在"子网"中选择"PN/IE_1"：
此时在组态界面打开"地址显示

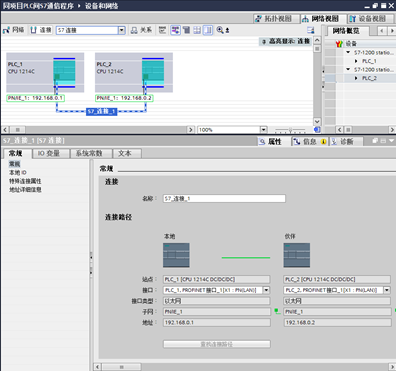

"如下图点击"S7_连接_1"，此时S7通信的主从站构建完成：
⒋ 创建数据块分配
在PLC_1（客户端）侧创建发送（Send）和接受（Receive）数据块，在PLC_2（服务器）侧创建发送（Send）和接受（Receive）数据块如下图（程序块-添加新块-数据块DB）：
将4个数据块（Send和Receive）右键"属性"，类同下图，取消勾选"优化的块访问"：
为保证数据收发一致，在PLC数据区充足下，将两侧PLC数据配置一致，同时，点击选择各数据块，点击"编译

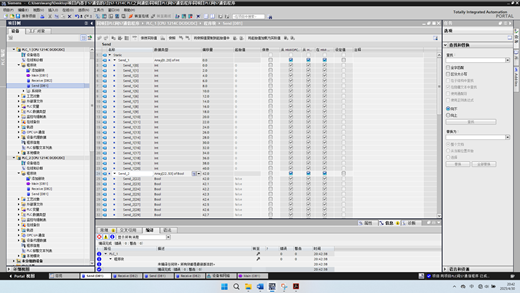

"（此时数据区显示偏移量值）；其中以PLC_1发送（Send）为例，创建数据区间如下其中"Send_1 Array of Int[0...20]包含21个Int型42个字节（Byte）"，"Send_2 Array[22...53]包含32个Bool型4个字节"，也即Send_1和Send_2共计包含46（42+4）个字节：
此时2个PLC对应的数据关系如下图所示：

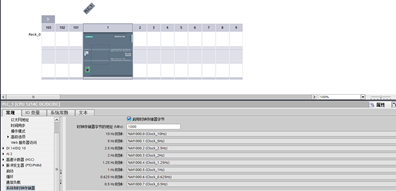

双击PLC_1（客户端）设备组态，双击PLC_1在"常规-脉冲发生器（PTO/PWM）-系统和时钟存储器"，如下图勾选"启用时钟存储器字节"，将时钟存储器字节的地址（MBx）设置1000（错开地址，避免与程序地址冲突，PLC_2设置100（设置1000时无心跳信号））：

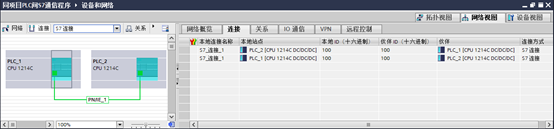

点击"设备和网络-网络视图-连接"，查看到两个PLC间S7通信组态：
⒌ 编程
编程在客户端进行，应用程序块主要包括PUT块（向远端PLC写入数据）和GET块（从远端PLC读取数据），这两个模块位于博途右侧"通信-S7通信"下。
此外使用PUT/GET时，需要确保参数ADDR与SD/RD定义的数据区域在数量、长度和数据类型方面都需要保持一致并匹配。
PUT/GET指令的最大可传送数据长度为212/222字节，通信数据区域数量的增加并不能增加通信数据的长度，反之增大通信的数据区域量，通信最大的数据长度会减少。
|--------|-------|-------|-------|-------|
| 指令 | 所使用的ADDR、SD和RD数据区域的数量 ||||
| 指令 | 1 | 2 | 3 | 4 |
| PUT | 212 | 196 | 180 | 164 |
| GET | 222 | 218 | 214 | 210 |
⑴PUT块介绍

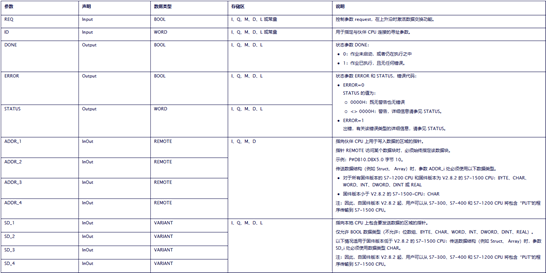

参数介绍如下：
⑵GET块介绍

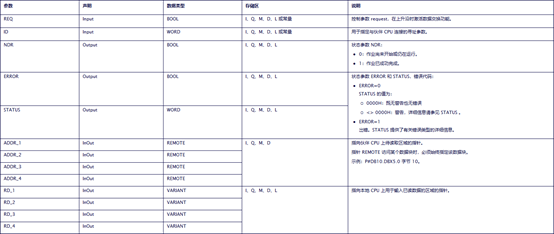

参数介绍如下：
⑵编程
①客户端发送指令（PUT）编程

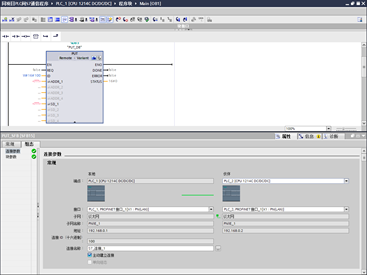

如下图点击
在"伙伴"栏下选择"PLC_2[CPU 1214C DC/DC/DC]"：

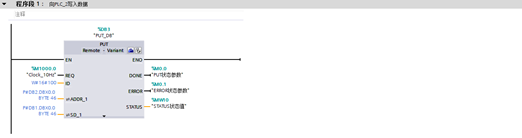

控制程序如下：
端口定义如下：
REQ：控制参数request,选择%M1000.0"Clock_10Hz"；
ADDR_1：向远程PLC写入数据的数据指针，对对方接收（Receive）位置（PLC2的Receive[DB2]）为P#DB2.DBX0.0 BYTE 46（也即从数据的偏移量DBX0.0开始，共计46个字节（Byte））；
SD_1：本地PLC写入数据的指针,即本地发送（Send）位置（PLC1的Send[DB1]）为P#DB1.DBX0.0 BYTE 46；
DONE:状态参数，M0.0，DONE=0表示作业未启动或仍在执行中，DONE=1表示作业已执行且没有任何错误；
ERROR:状态参数，M0.1与STATUS联合使用；
STATUS：状态值，MW10，与ERROR联合使用，注意当ERROR=1，MW10=1时，与PLC2通信故障；
②客户端接收指令（GET）编程

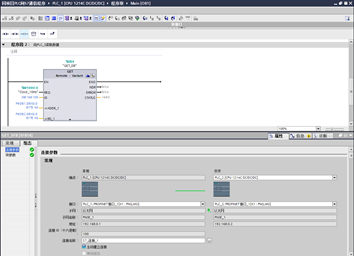

如下图点击
在"伙伴"栏下选择"PLC_2[CPU 1214C DC/DC/DC]"：

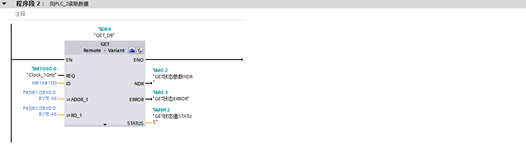

控制程序如下：
端口定义如下：
REQ：控制参数request,选择%M1000.0"Clock_10Hz"；
ADDR_1：向远程PLC读取数据的数据指针，对对方发送（Receive）位置（PLC2的Send[DB1]）为P#DB1.DBX0.0 BYTE 46（也即从数据的偏移量DBX0.0开始，共计46个字节（Byte））；
RD_1：本地PLC读取数据的指针,即本地发送（Send）位置（PLC1的Receive[DB2]）为P#DB2.DBX0.0 BYTE 46；
NDR:状态参数，M0.2，NDR=0表示作业未开始或仍在运行，NDR=1表示作业作业已成功完成；
ERROR:状态参数，M0.3与STATUS联合使用；
STATUS：状态值，MW12，与ERROR联合使用，注意当ERROR=1，MW12=1时，与PLC2通信故障；
⑶通信监测
根据客户端（PLC1）ERROR和STATUS状态值可在PLC1侧监测与PLC2的通信监测。同时服务器端创建对客户端的心跳监测，实现服务器端（PLC2）与PLC1的通信监测。

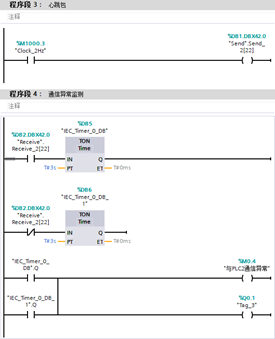

①PLC1（客户端）侧实现程序如下：

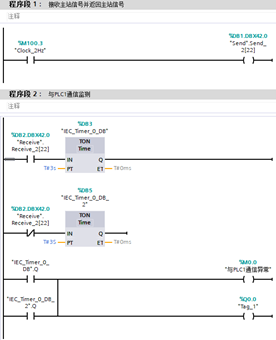

②PLC2（服务器）侧实现程序如下：
⒍ 仿真
启动仿真如下图：

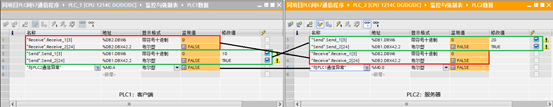

在2个PLC状态监测表中建立如下变量，其中PLC1和PLC2的写入和发送相关联对应，测试数据如下，仿真正确。
