在PD快充和电源适配器设计领域，辉芒微的FT8493系列凭借其高集成度、双绕组架构和极简外围设计，成为20-30W功率段的热门选择。该系列目前主要有两个型号：FT8493KA和FT8493PA，两者看似相似，实则定位不同。本文将从实际应用角度出发，帮你理清选型思路。
核心参数对比：一眼看清差异
| 参数 | FT8493KA | FT8493PA |
|---|---|---|
| 典型功率（90-264Vac） | PD 20W | PD 25W |
| 典型功率（230Vac±15%） | PD 25W | PD 30W |
| 封装形式 | SOP8 | SOP8 |
| 内置功率管耐压 | 750V | 750V |
| 待机功耗 | <75mW | <75mW |
| 工作模式 | CCM + 抖频 | CCM + 抖频 |
| 保护功能 | OVP/UVLO/SCP/OTP | OVP/UVLO/SCP/OTP |
结论：两者在电气特性、保护功能、封装尺寸上完全一致，唯一的区别在于内置功率管的导通电阻（Rds(on)）不同，导致载流能力存在差异，最终体现在最大输出功率上。
共同点：为什么它们属于同一系列？
1. 架构设计的统一性

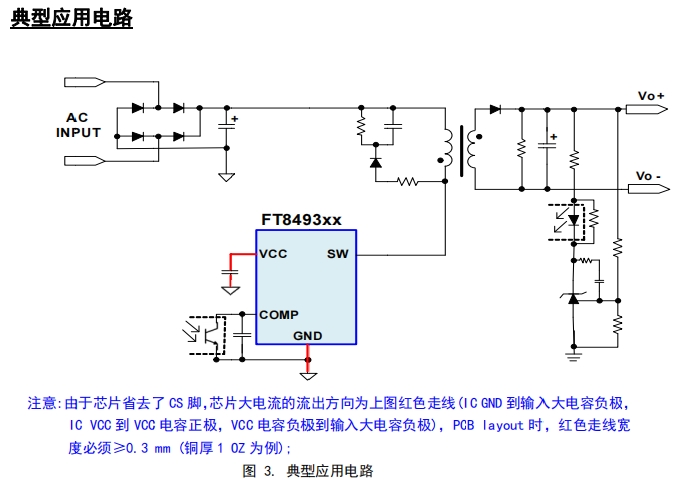

两款芯片均采用双绕组+次边反馈（SSR）架构，相比传统三绕组方案，省去了辅助绕组和VDD二极管，BOM成本显著降低。典型应用电路如下：
2. 高集成度特性
-
高压启动：无需启动电阻，起机更快
-
自供电技术：VCC供电无需辅助绕组
-
集成Rcs：省去外部电流采样电阻
-
750V功率管：满足全球电压输入的安全裕量
3. 完整的保护机制
均支持逐周期限流、VCC过压、欠压锁定、输出短路、过温保护（OTP），系统可靠性有保障。
关键差异：功率能力的本质区别
1. 导通电阻差异
FT8493PA的内置MOSFET导通电阻更小
-
FT8493KA：适合20W常规应用，230V输入下可推到25W
-
FT8493PA：25W起步，230V输入下可达30W，留有更大余量
2. 热性能考量
在SOP8封装（热阻约80-100°C/W）的限制下，功率差异直接影响了温升表现：
| 应用场景 | 推荐型号 | 理由 |
|---|---|---|
| 20W PD快充，封闭外壳 | FT8493KA | 成本优先，功率匹配 |
| 25W PD快充，开放环境 | FT8493KA/PA均可 | 根据散热条件选择 |
| 25W PD快充，封闭外壳 | FT8493PA | 降低导通损耗，控制温升 |
| 30W高功率密度设计 | FT8493PA | 唯一选择 |
选型决策树：如何快速确定型号？
开始选型
│
▼
应用场景功率需求？
│
├── ≤20W ──→ FT8493KA（性价比最优）
│
├── 20-25W ──→ 散热条件好？──→ 是 ──→ FT8493KA
│ │
│ └──→ 否 ──→ FT8493PA
│
└── ≥25W ──→ FT8493PA（必须）实用建议
1、成本敏感型产品（如基础款充电器）：选KA，单颗芯片成本更低
2、温升要求严苛（如迷你快充、GaN搭配设计）：选PA，损耗更低
3、平台化设计：建议统一用PA，一颗料覆盖20-30W全系列，减少库存管理成本
设计注意事项（两款通用）

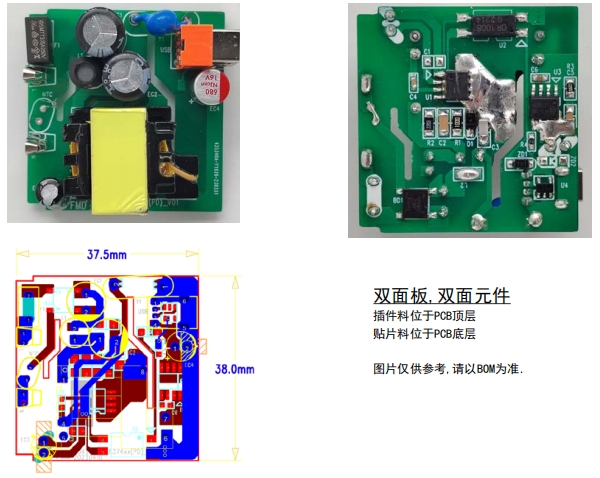

规格书中特别强调了PCB Layout的关键点：
红色走线（VCC电容回路+功率地回路）宽度必须≥0.3mm（铜厚1oz）
由于芯片省去了CS引脚，大电流路径集中在：
-
VCC电容正极 → 芯片VCC
-
IC GND → 输入大电容负极
Layout时需确保这些路径短而粗，避免开关噪声干扰。
总结
FT8493KA和FT8493PA是"同芯不同力"的关系。它们共享相同的控制架构和保护逻辑，差异仅在于功率管的电流处理能力。
| 选型原则 | 推荐 |
|---|---|
| 追求极致性价比，功率≤20W | FT8493KA |
| 需要功率余量，或散热受限 | FT8493PA |
| 产品线覆盖20-30W多功率段 | 统一用FT8493PA，简化供应链 |
