从零实现工业储能 Modbus TCP 服务端：寄存器映射到业务控制的完整工程

本文我将讲清楚Modbus TCP"寄存器怎么定义、数据怎么刷新、写入怎么落到业务、float 怎么编码、特殊寄存器怎么处理"。适用对象

需要做储能系统 Modbus TCP 接入的工程师（服务端实现）
自建寄存器映射规则与业务变量联动的开发者
现场要排查"主站读得出但写不进去/数值不对/响应异常"的同学

为什么储能要用 Modbus TCP（工程视角）
两种实现路线：自研帧解析 vs `libmodbus`
寄存器映射模型：从地址到业务变量
开发流程（按顺序就不会乱）
软件架构与线程设计：刷新和通信分离
代码案例一：`libmodbus` 版本如何处理写入与 float
代码案例二：自研版本如何做粘包拆包与功能码分发
寄存器映射示例表（可直接当模板用）
float/short 编码规则：避免"写对地址但数值错"
测试与验证：建议的回归用例清单
常见坑与排查顺序

1. 为什么储能要用 Modbus TCP（工程视角）

在储能项目里，Modbus TCP 最常见的价值不是"协议多强"，而是它把复杂业务收敛到了一个工程化框架里：

主站只关心"寄存器地址 + 数据类型"，读写动作足够标准，调试成本低
服务端只要把寄存器映射到内部变量，就能把"工程变量"暴露成"工业标准接口"
实现把"控制写入"和"状态刷新"都做成了可控链路，能落地到安全策略（例如写权限、写入节流、通信中断后的降级行为）

`modbustcp2_main.c` 和 `modbus_main.c` 其实都在做同一件事：让"寄存器表"成为业务的唯一入口。

2. 两种实现路线：自研帧解析 vs `libmodbus`

路线 A：自研协议解析（`modbus_reporter/modbus_main.c`）我们这里不是直接用 Modbus 标准栈，而是自己做：

`FindAFrame()`：在 TCP 流里找完整帧，处理粘包/拆包
`ReadDataFromCommPort()`：从通信端口读字节到缓冲，再判断是否能拼出完整帧
`Process_Modbus_Frame()`：解析后按 function code 分发到读/写处理函数
`Modbus_PackResponseFrame()`：按结果打包响应并写回

这条路线的优点是"我完全掌控数据层细节"，缺点是"细节维护成本更高"。

路线 B：`libmodbus` 服务端（`modbustcp2_reporter/modbustcp2_main.c`）

这条路线把 Modbus/TCP 的协议收发交给 `libmodbus`：

直接 `modbus_new_tcp()`、`modbus_tcp_listen()`、`select()` 处理连接
`modbus_receive()` 拿到请求帧，按 function code 在服务端层做写入落地
读请求通常直接由 `libmodbus` 根据我维护的寄存器映射返回

优点是协议层更稳、更省心，我可以把重点放在"寄存器映射、写权限、业务落地"。

3. 寄存器映射模型：从地址到业务变量

工程里寄存器映射的关键在数据映射文件（例如 `modbus_reporter/modbus_tcp_datamap.c`）：每个映射项会带上：

寄存器地址范围：例如 `nRegAdrStart ~ nRegAdrEnd`
数据类型：`MD_GET_VAL_USHORT` / `MD_GET_VAL_SHORT` / `MD_GET_VAL_FLOAT`
写入权限标志：`DAITYPE_STAT_PARAMVALUE_R`（只读）或 `DAITYPE_CTRL_PARAMVALUE_RW` / `DAITYPE_SETT_PARAMVALUE_RW`（可写）
业务指针：指向内部变量（如 `&pModbus->strCtrl.fActivePower`）

写寄存器表时，实际在定义一种"地址协议"，工程师只要把这张表维护好，后面读写就顺了。

4. 开发流程（按顺序就不会乱）

先做寄存器表：地址范围、数据类型、读写权限、业务变量指针
再做数据刷新：把内部变量周期性写入"寄存器镜像"（保持寄存器/输入寄存器）
写入落地：服务端收到写请求后查表校验权限，再调用内部 `SetModbusSigValues()` 或特殊处理函数
float/多寄存器规则先定死：写和读要一致，否则现场必炸
做特殊寄存器：比如我们的 EMS 管理计划在 `0x6200` 附近需要结构化处理
最后补通信容错：连接超时、读失败次数、通信中断后的降级策略（必要时写入禁用或切本地控制）

5. 软件架构与线程设计：刷新和通信分离

在 `modbustcp2_main.c` 里，职责分开得很清楚：

一个线程做数据刷新：周期性读取内部数据，填充寄存器镜像，再同步到 `libmodbus` 的 mapping

一个线程做通信：`select()` 接受连接，收 `modbus_receive()` 请求，处理写请求并回复

这样做的好处是：通信线程不会被业务刷新打断，写入落地也能在锁保护下完成。

6. 代码案例一：`libmodbus` 版本如何处理写入与 float

下面这个案例对应 `modbustcp2_reporter/modbustcp2_main.c` 的写入核心逻辑。

代码案例一（写入落地 + 权限校验 + float 合并 + EMS 特殊地址）

```c

static BOOL HandleWriteSingleRegister(REPORTER *pReporter, int addr, int value)

{

MODBUS_DATA_STU *pModbus = (MODBUS_DATA_STU*)pReporter->pDataHeap;

MD_DATA_ITEM *pMdDataItem = NULL;

int iEquipID = 0;

MODBUS_FRAME_TYPE frameType = Modbus_FindRegInfoForConfig(pReporter, addr, &iEquipID, &pMdDataItem);

if (frameType != MODBUS_NOR || !pMdDataItem) { return FALSE; }

if (pMdDataItem->nSigType != DAITYPE_CTRL_PARAMVALUE_RW &&

pMdDataItem->nSigType != DAITYPE_SETT_PARAMVALUE_RW)

{

return FALSE; // 只允许写控制/设置类寄存器

}

return SetModbusSigValues(pReporter, pMdDataItem, value);

}

```

以及 `0x10`（写多个寄存器）里的 float 合并与特殊地址逻辑：

```c

static BOOL HandleWriteMultipleRegisters(REPORTER *pReporter, int addr, int nb, uint16_t *data)

{

if (addr == 0x6200)

{

// EMS 管理计划特殊处理：把寄存器批量转成结构体/plan 下发

bRet = SpecialProEMSMgmtPlan(pReporter, pMdDataItem, pCmdData, nb);

return bRet;

}

for (i = 0; i < nb; i++)

{

if (pMdDataItem->emDataType == MD_GET_VAL_FLOAT && i+1 < nb)

{

// float 用两个寄存器：MAKELONG(data[i+1], data[i])

int iData = MAKELONG(data[i+1], data[i]);

SetModbusSigValues(pReporter, pMdDataItem, iData);

i++; // 跳过下一个寄存器

}

else

{

SetModbusSigValues(pReporter, pMdDataItem, data[i]);

}

}

return bRet;

}

```

这段代码在工程上解决了什么？

"主站写错寄存器"不会直接写坏业务：先查表校验 `nSigType`

"float 不会出现只有一半数据"的问题：寄存器对必须按工程定义合并

"EMS plan 不是普通寄存器"得到单独入口：地址 `0x6200` 走 `SpecialProEMSMgmtPlan`

7. 代码案例二：自研帧解析版本如何粘包拆包与功能码分发

`modbus_reporter/modbus_main.c` 的核心思路是：TCP 负责字节流，Modbus 帧要我自己拼。

代码案例二（FindAFrame + 功能码分发 + 回包）

```c

static BOOL FindAFrame(REPORTER *pReporter, char *pDstBuf, int *piLen)

{

MODBUS_DATA_STU* pModbus = (MODBUS_DATA_STU*)pReporter->pDataHeap;

iSrcPos = pModbus->iCurPos;

iSrcLen = pModbus->iLen;

pSrcBuf = pModbus->sReceivedBuff;

if (iSrcPos < iSrcLen)

{

memcpy(pDstBuf, pSrcBuf + iSrcPos, (size_t)iSrcLen);

*piLen = iSrcLen;

iSrcPos = iSrcLen;

}

pModbus->iCurPos = iSrcPos;

return iRet;

}

static BOOL Process_Modbus_Frame(REPORTER *pReporter, char *pBuffer, int nDataLen )

{

iAddr = (int)(pBuffer[MODBUS_MBAP_LEN - 1]);

iFunctionCode = (int)(pBuffer[MODBUS_MBAP_LEN]);

frameType = Modbus_ParseFrame(pReporter, pBuffer, nDataLen, pCmdData, pMBAPhead);

switch (frameType)

{

case MODBUS_NOR:

if(iFunctionCode == MODBUS_GETDATA_CMD || iFunctionCode == MODBUS_GETDATA_CMD_04)

getdataresult = Modbus_03CmdParseAndHandle(pCmdData);

else if(iFunctionCode == MODBUS_SETSINGLEDATA_CMD)

getdataresult = Modbus_06CmdParseAndHandle(pReporter, pCmdData);

else if(iFunctionCode == MODBUS_SETMULTIDATA_CMD)

getdataresult = Modbus_10CmdParseAndHandle(pReporter, pCmdData);

break;

}

Modbus_PackResponseFrame(...);

pReporter->pUsedCommPort->Write(...);

return TRUE;

}

```

工程意义

`FindAFrame()` 负责把 TCP 流的"粘包"变成"可解析帧"

`Process_Modbus_Frame()` 负责把"协议层结果"映射到"业务处理函数"

回包函数让响应格式统一，避免各 case 各写一套导致不一致

如果你团队里有历史自研协议代码，这个案例能告诉你：自研并不可怕，可怕的是没有把拆包拼包和分发链路明确分层。

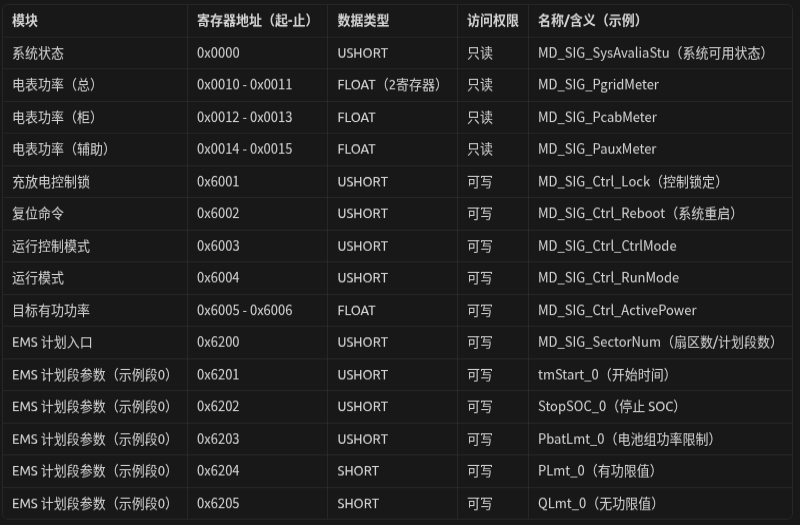

8. 寄存器映射示例表

下面表格只挑"对外分享最有价值"的几类地址：

1、系统状态（只读 USHORT）

2、有功/电表功率（只读 FLOAT，两寄存器）

3、控制寄存器（可写 USHORT/SHORT/FLOAT）

4、EMS 管理计划（特殊地址 0x6200 开始）

说明：FLOAT 在工程里用两个寄存器表示。根据 `HandleWriteMultipleRegisters()` 的 `MAKELONG(data[i+1], data[i])`，工程采用"起始寄存器放高 16 位，下一寄存器放低 16 位"的组合方式。

地址仅为示例，完整地址以 `modbus_tcp_datamap.c` 为准。

另外，还在映射里对"电池单体电压/温度"做了块状分配（由 `addCellItems()` 生成）：

电压块：`0x7200 ~ 0x7B5F`

温度块：`0x7B60 ~ 0x84BF`

对应实现里用 `baseVolt = 0x7200`，每个 cell 占 2 个寄存器（step=2），所以 cell=0 是 `0x7200/0x7201`，cell=1 是 `0x7202/0x7203` 这种规律。

9. float/short 编码规则：避免"写对地址但数值错"

这里把工程里最关键的约束直接写在博客里，读者能立刻减少踩坑概率。

FLOAT 占用两个寄存器，必须发送连续寄存器对
本工程 float 合并使用 `MAKELONG(data[i+1], data[i])`，意味着：

起始寄存器放高 16 位

起始寄存器 + 1 放低 16 位

`0x10` 批量写时，float 的两个寄存器必须是同一条映射项的数据对，否则会把两个不同变量的部分拼到一起
SHORT/USHORT 依赖映射表的 `emDataType` 与 `nRegAdrStart/nRegAdrEnd`，不要"猜"类型。以 `modbus_tcp_datamap.c` 为准

10. 测试与验证：建议的回归用例清单

只读：主站 `Read Holding Registers` 读取 `0x0010~0x0013`，与系统日志/网页展示值对齐
float 写入：主站 `Write Multiple Registers(0x10)` 写 `0x6005~0x6006`（目标有功功率），验证内部控制计划是否变化
权限保护：对只读寄存器（例如 `0x0000`）写入，确认服务端返回 exception 或无效
特殊地址：写入 `0x6200` 及其后续 EMS 参数段，验证 `SpecialProEMSMgmtPlan()` 被触发（可以用日志或抓取内部计划变更）
float 字序：交换高低字再写一次，确认数值确实会错，从侧面证明"字序规则"正确执行

11. 常见坑与排查顺序（按优先级）

寄存器表不一致：地址范围错、数据类型错、读写权限错
float 字序不一致：高低字交换导致数值异常但不报错
多寄存器写入没有按映射项边界拆分：把不同变量的寄存器拼在一起
并发导致映射值与业务值不同步：服务端通信线程与刷新线程必须在映射镜像层处理同步（ `data_mutex` 就是在解决这个）
没做特殊地址：比如 EMS plan 这种地址段如果按普通寄存器写，会导致业务层无法识别
通信异常后的控制策略：连接超时后是否切本地控制或禁止下发，避免"主站断了但仍停留在远程参数状态"

收尾：把它做成可复用的"工程框架"

如果要一句话总结这套实现的可复用价值：寄存器映射表定义了"地址协议"，刷新线程维护"读视图"，写入处理把"主站命令变成业务动作"，float/特殊地址定义了"数据协议细节"。只要这四件事固定下来，一个 Modbus TCP 服务端就能稳定地在储能项目里长期迭代。
