本博客是在实现简单的电路原理图的基础上搭建的PCB图纸。AltiumDesigner入门教程------实现简单的电路原理图-CSDN博客

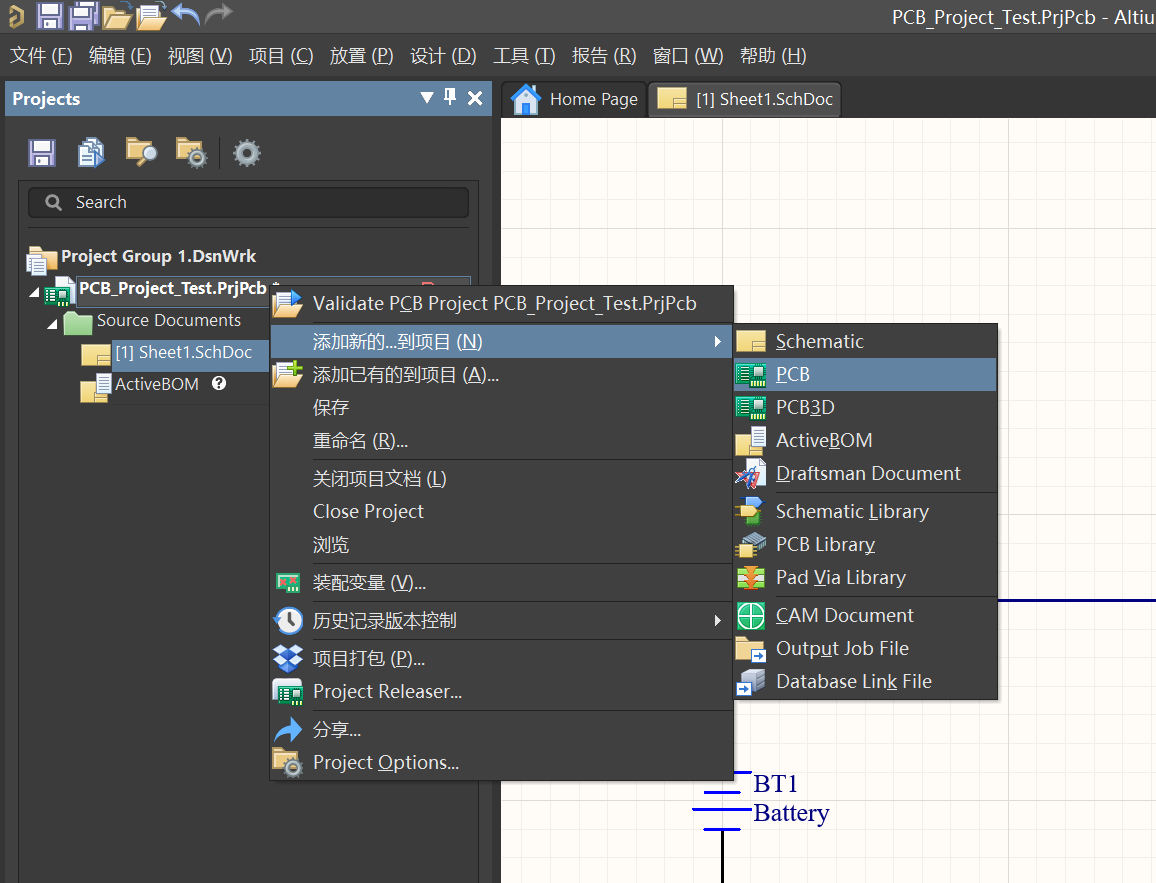

1.新建PCB图纸。在项目名称上点击鼠标右键，选择添加新的...到项目(N)--->PCB。

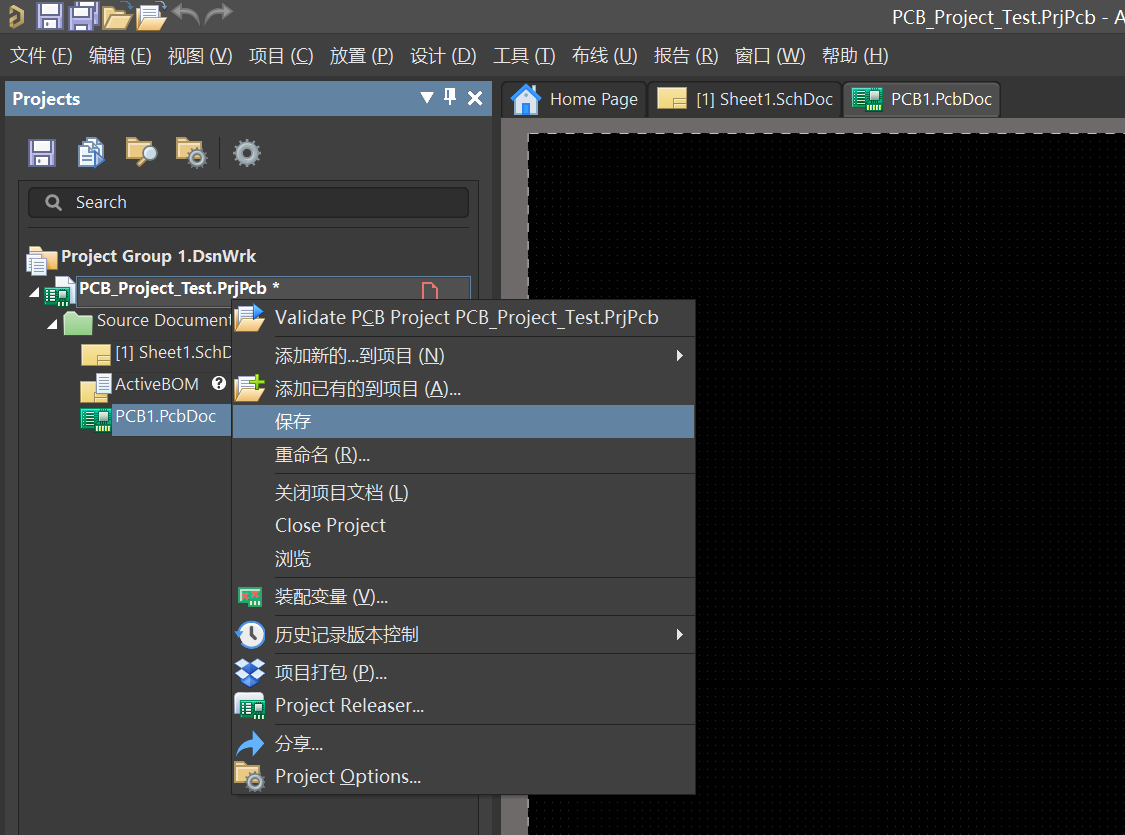

2.这样就建好了PCB，在项目名称上点击鼠标右键，选择保存。

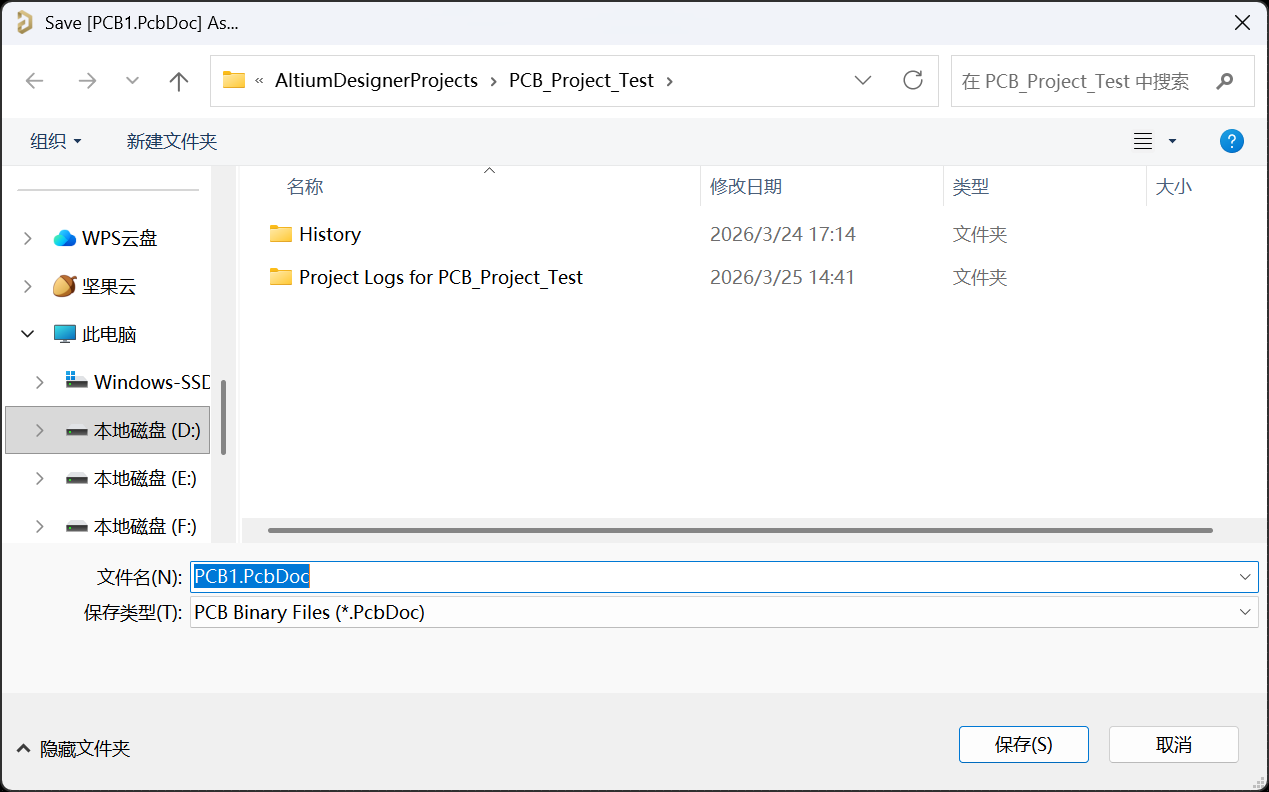

选择保存路径，点击保存即可。
3.将原理图的电气连接，更新到PCB中。

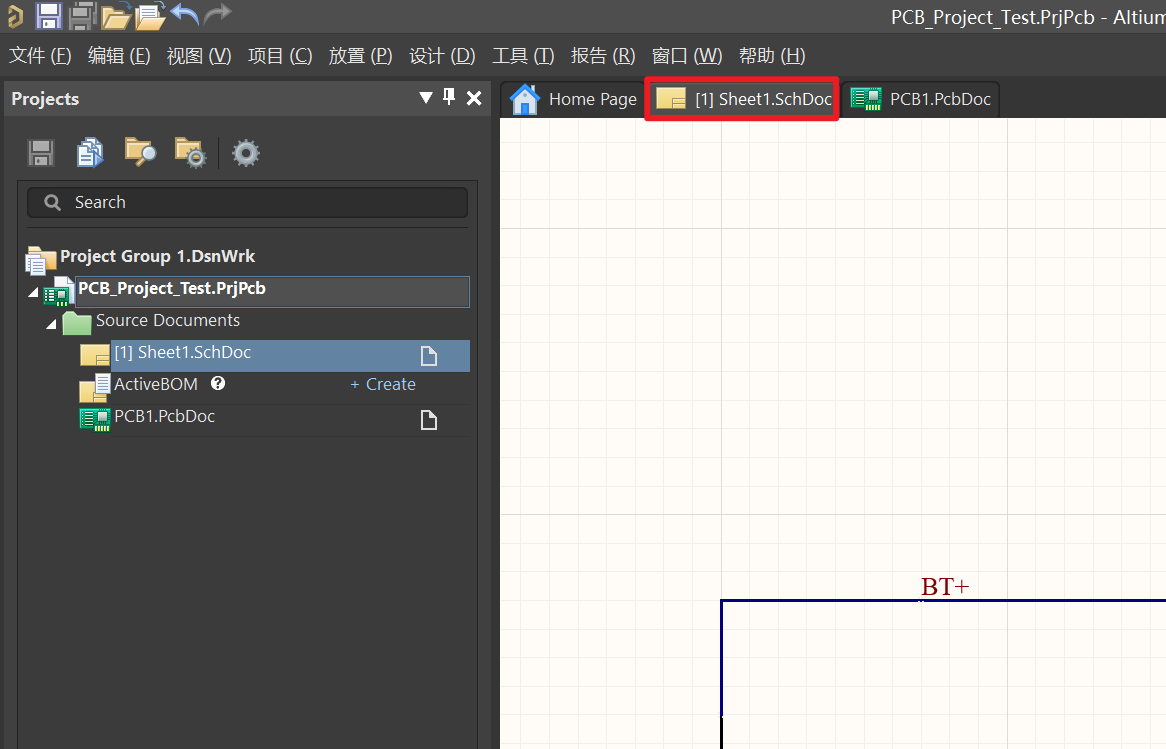

先选中电气原理图。

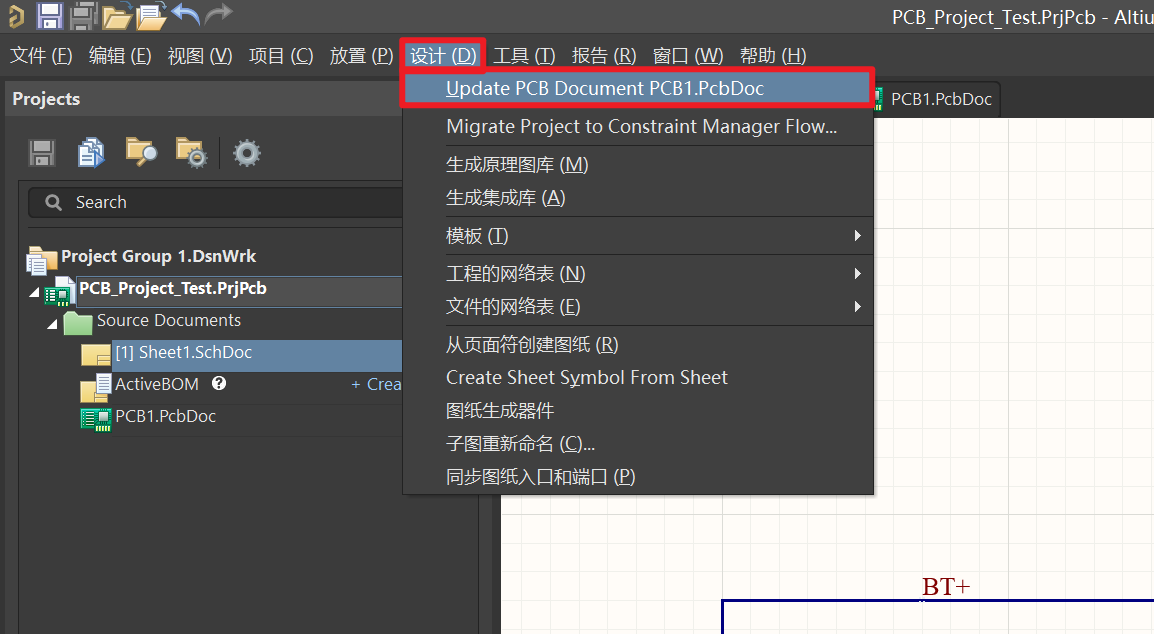

点击设计------>Update PCB Document PCB1(名称).PcbDoc。

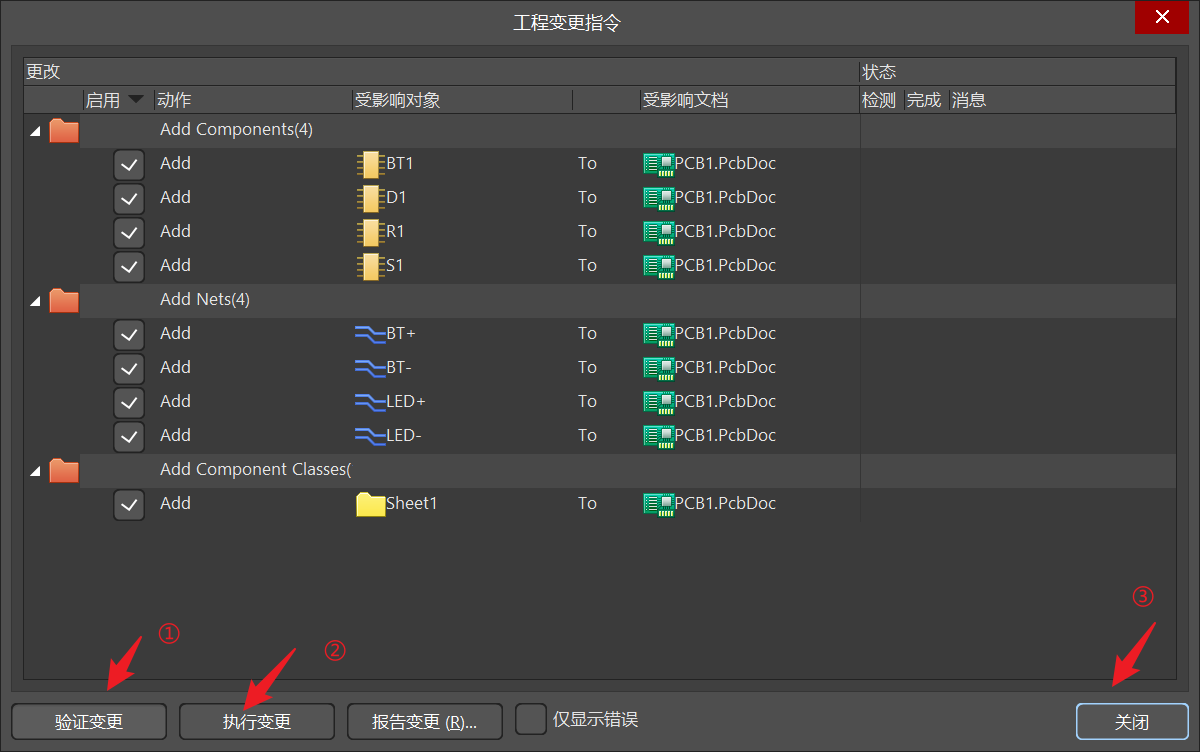

弹出窗口"工程变更指令"，先点击验证变更，可以看到状态，检测后出现对号图标，再点击执行变更。最后点击关闭。

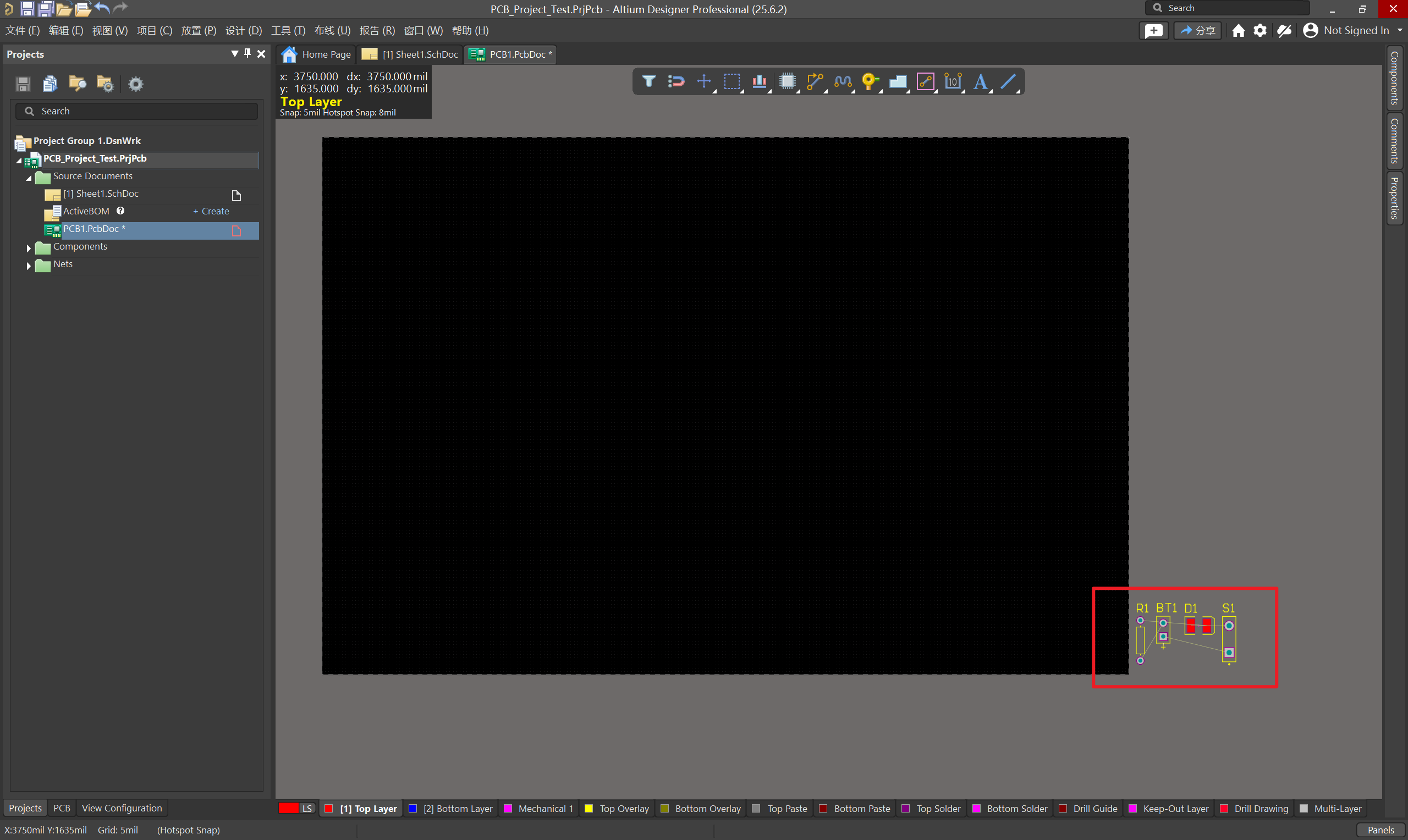

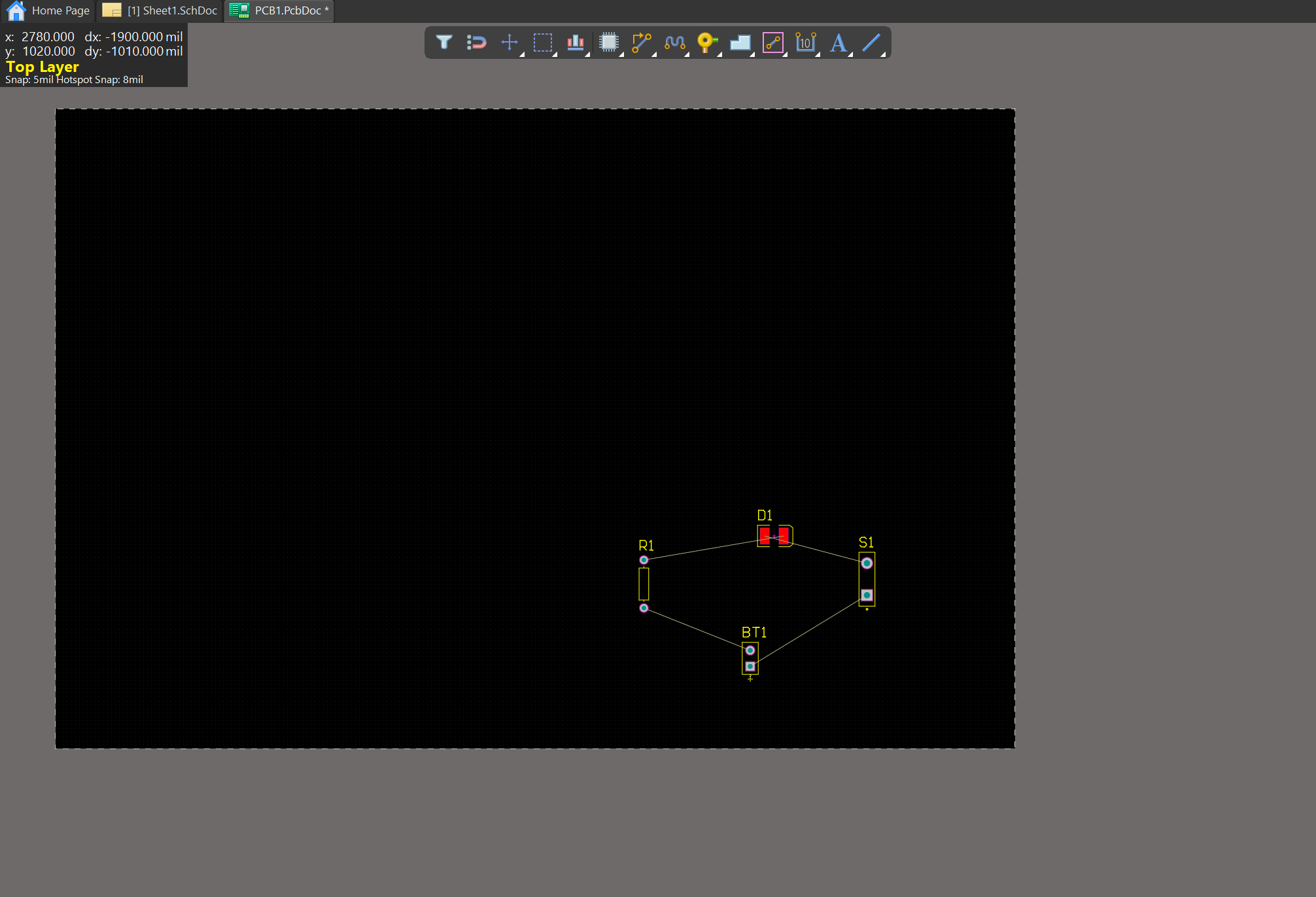

此时可以看到原理图的器件已更新至PCB中。（在PCB图纸右下角，可通过按住鼠标前后滑动，缩放图纸大小。）
4.单击器件，将他们移动到图纸上。

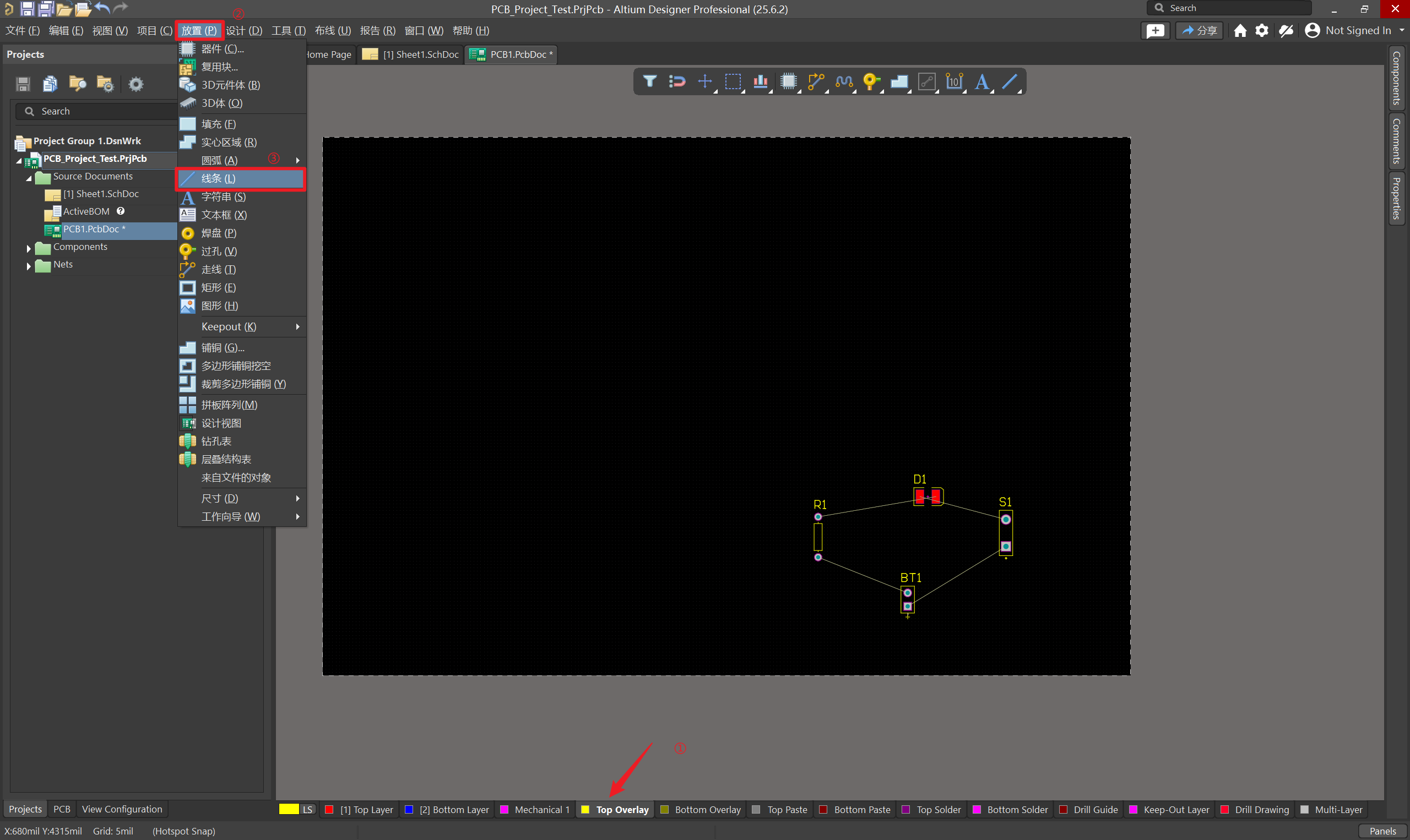

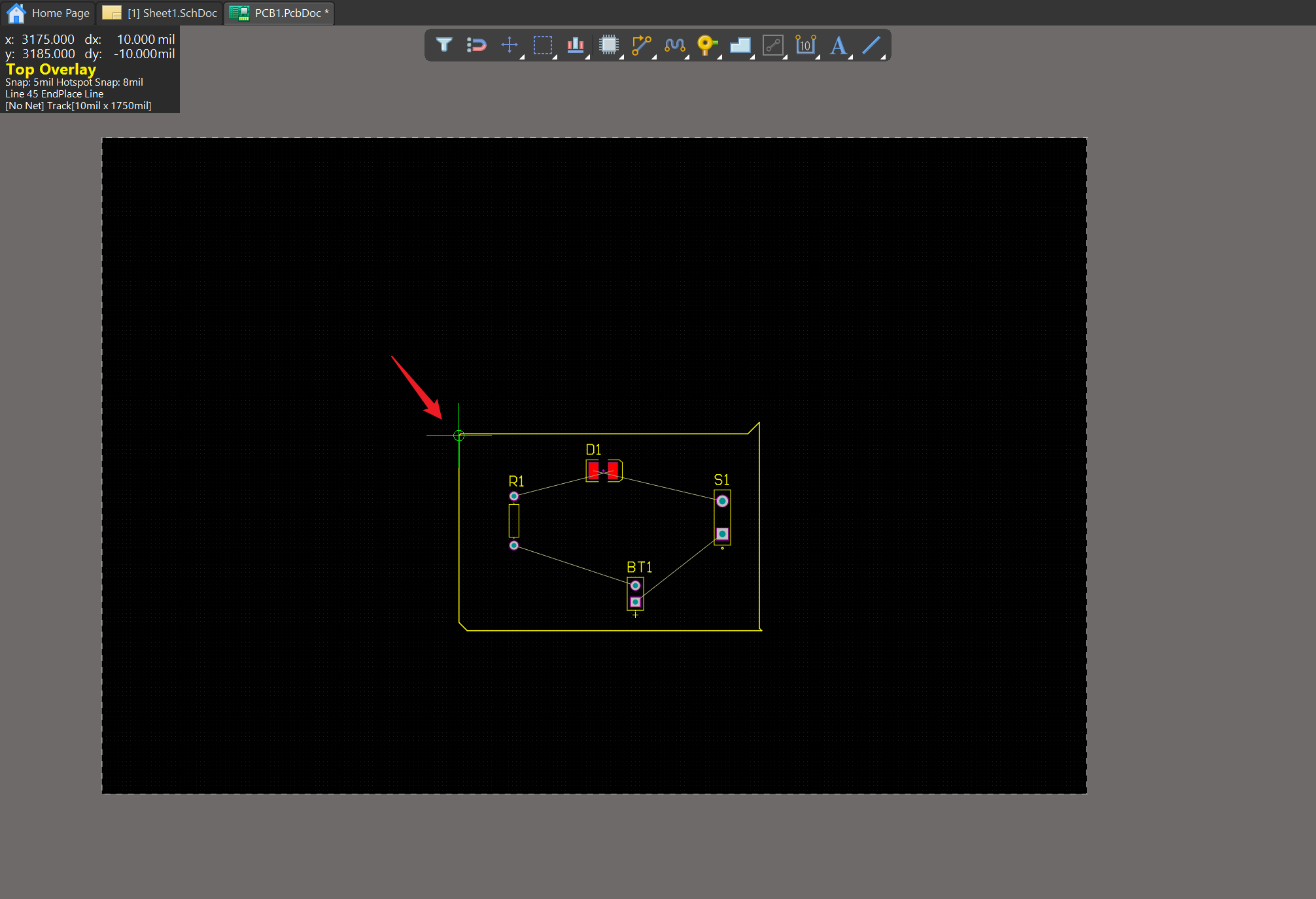

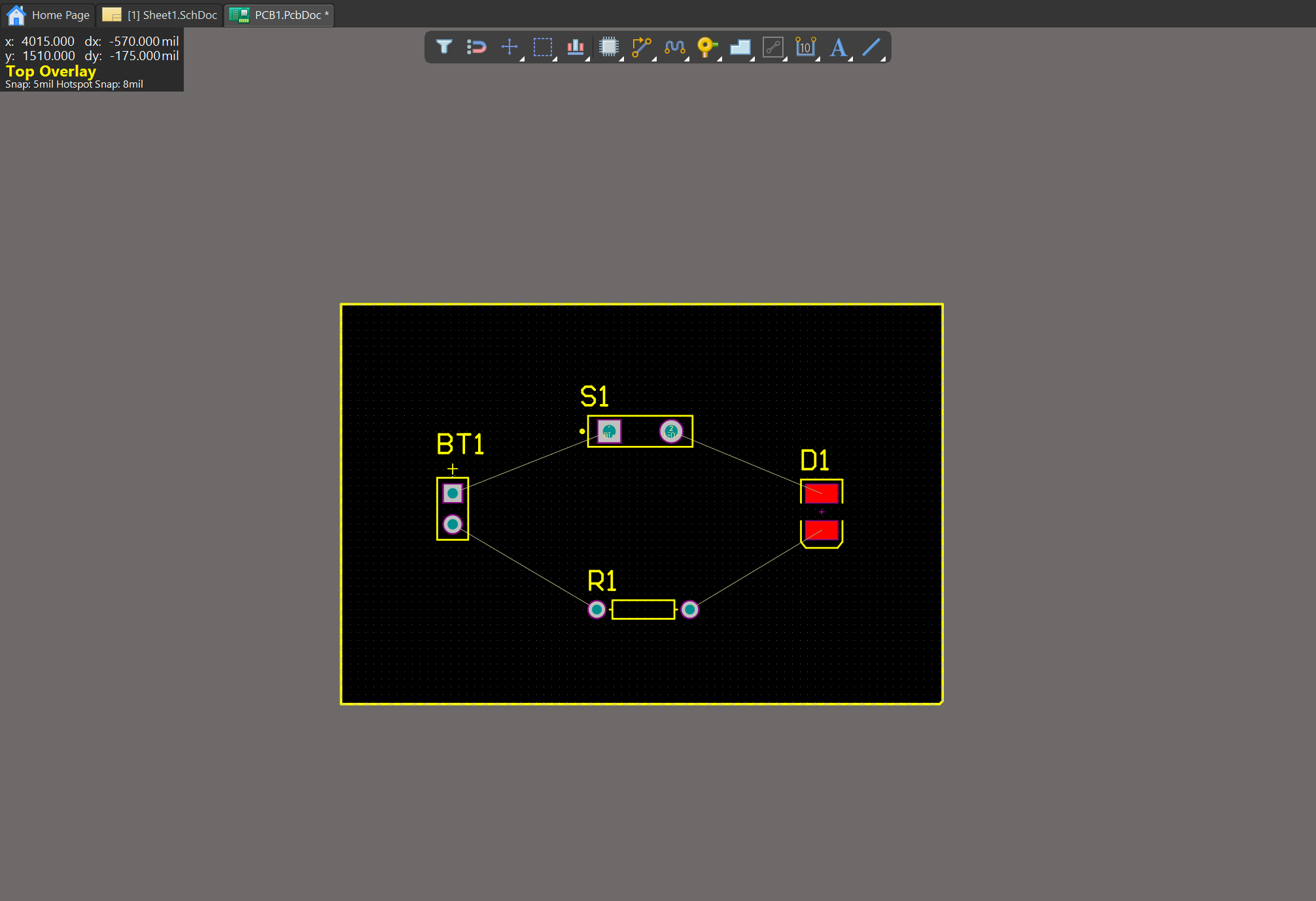

5.建立板框，先点击底部的黄色Top Overlay，然后点击放置(P)，点击线条(L)，此时鼠标再放到图纸上会看到绿色的十字图标。
点击鼠标左键，然后移动鼠标就会出现黄色的线，再次单击左键即可改变方向，把元器件用黄色框选中，首尾连接时会有绿色小圆头的感应图标，此时点击鼠标右键取消一次连线，再次点击鼠标右键退出连线模式。

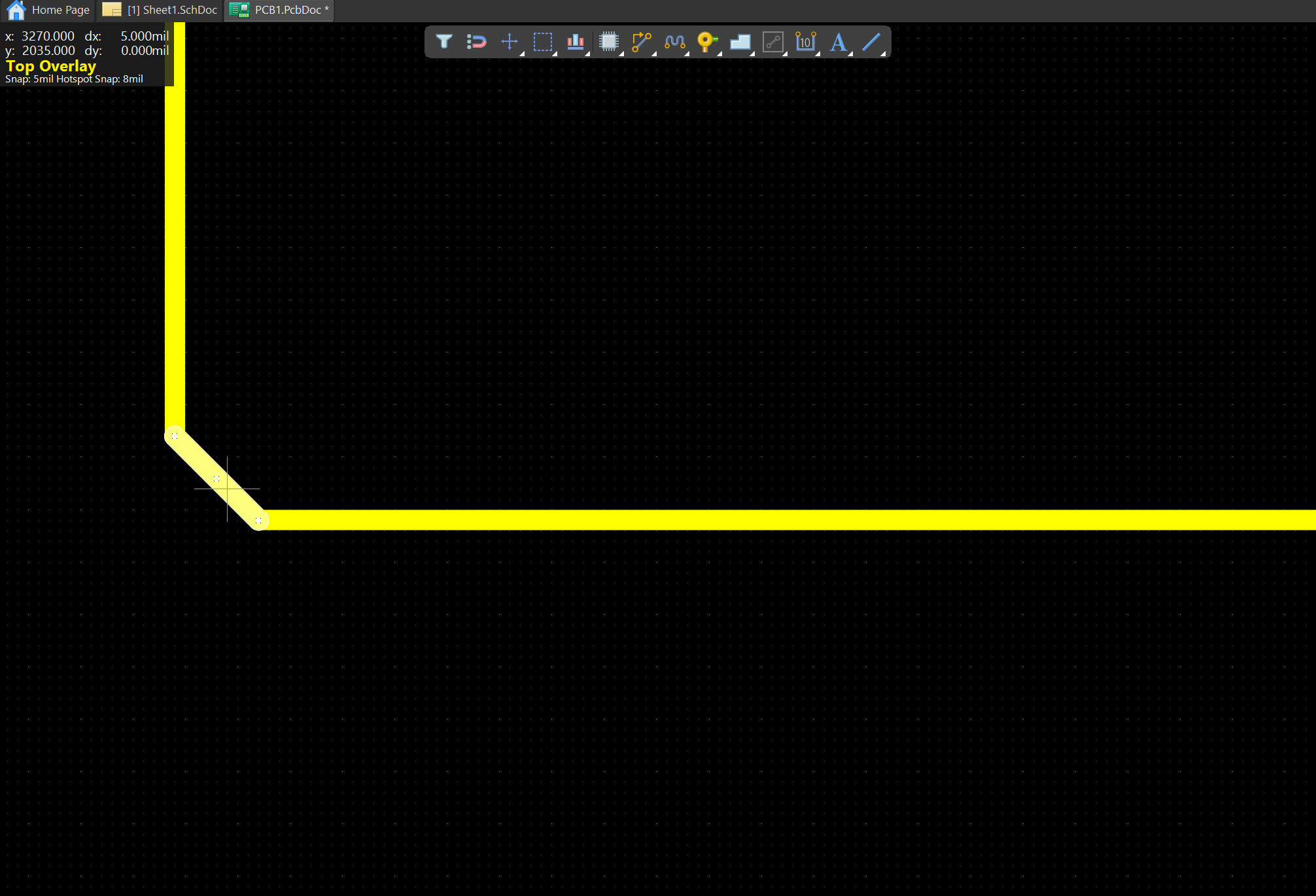

对于转角的线，可以点击鼠标左键选中，然后按着鼠标左键移动，把它改为直角。

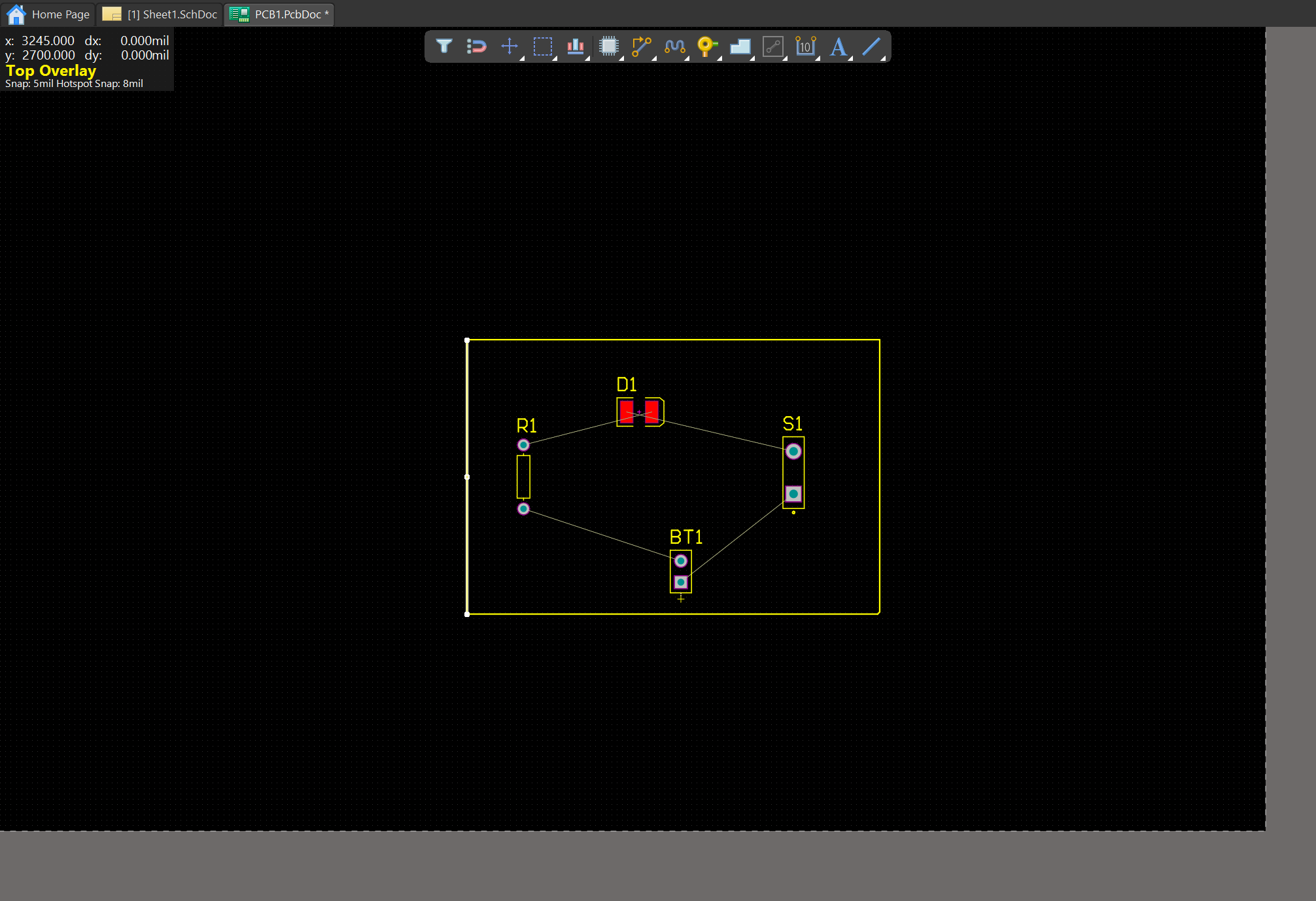

选中其中一条黄线，按Tab键，即可全选所有黄线。

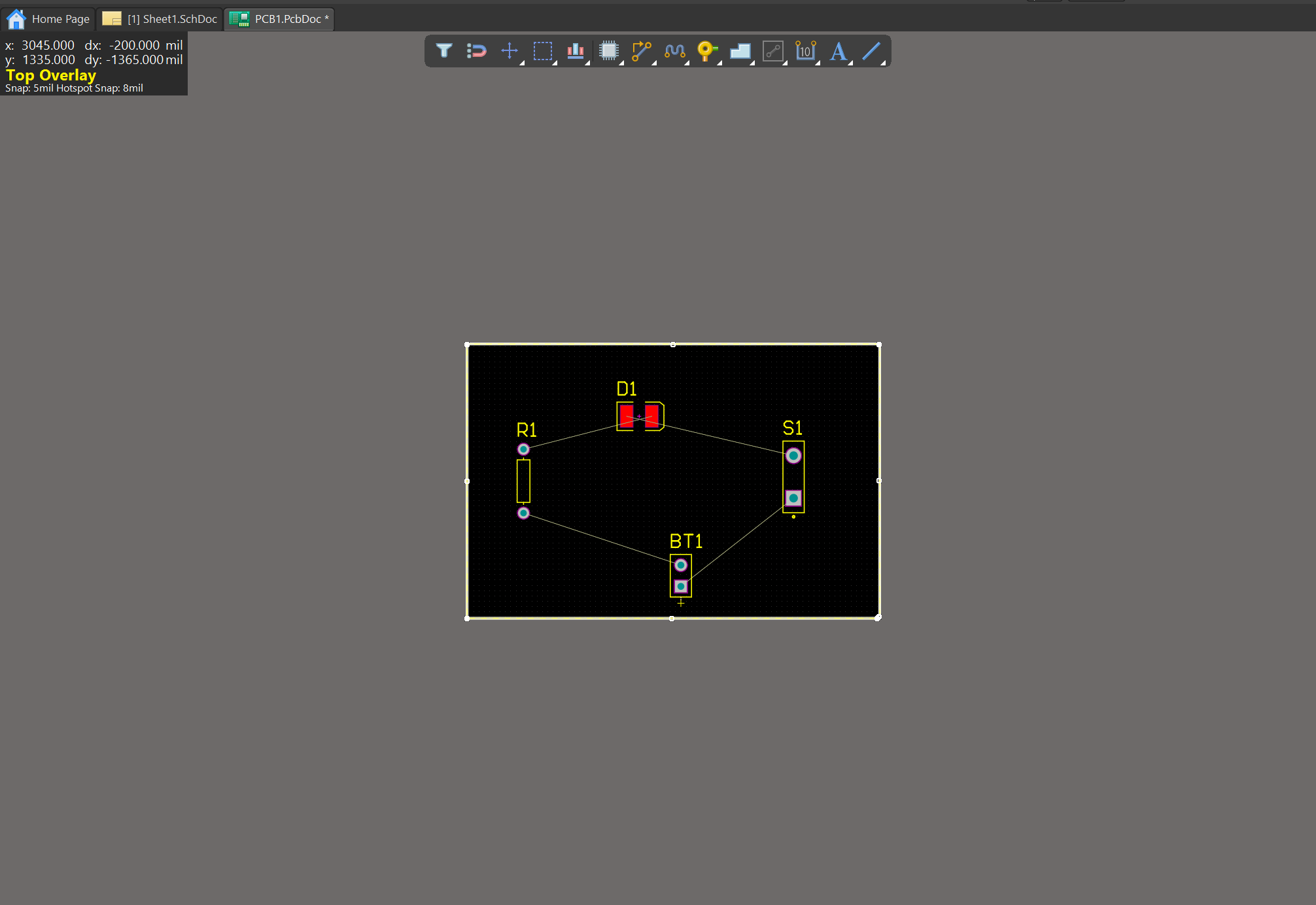

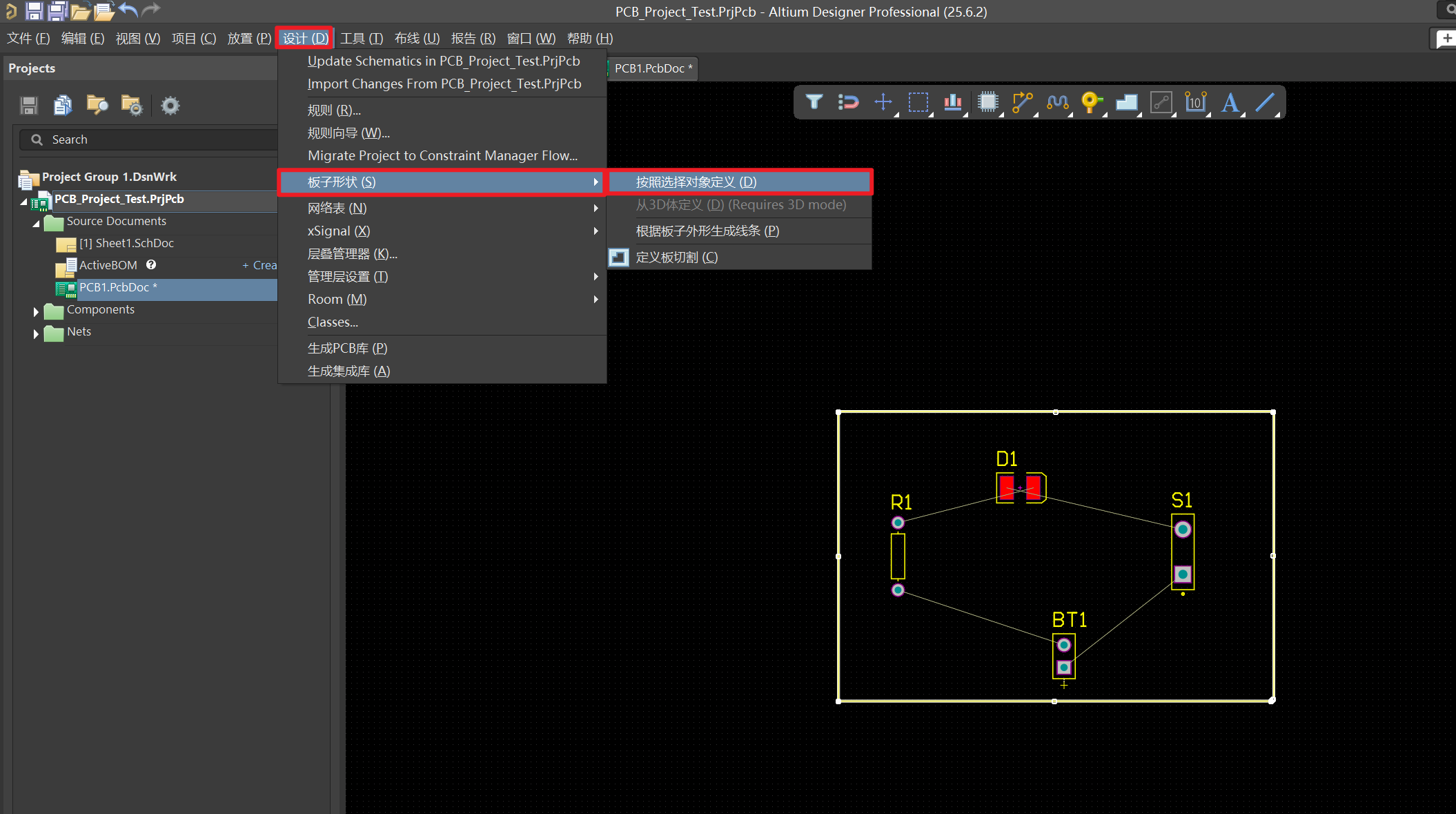

6.点击设计--->板子形状(S)--->按照选择对象定义(D)，即可看到把多余PCB图纸去掉，只留下了黄色框选内的PCB图纸。
7.进行器件布局。在PCB中，鼠标左键长按拖拽元器件，就可以移动元器件。鼠标左键长按选中元器件，点击空格键就可以旋转元器件。

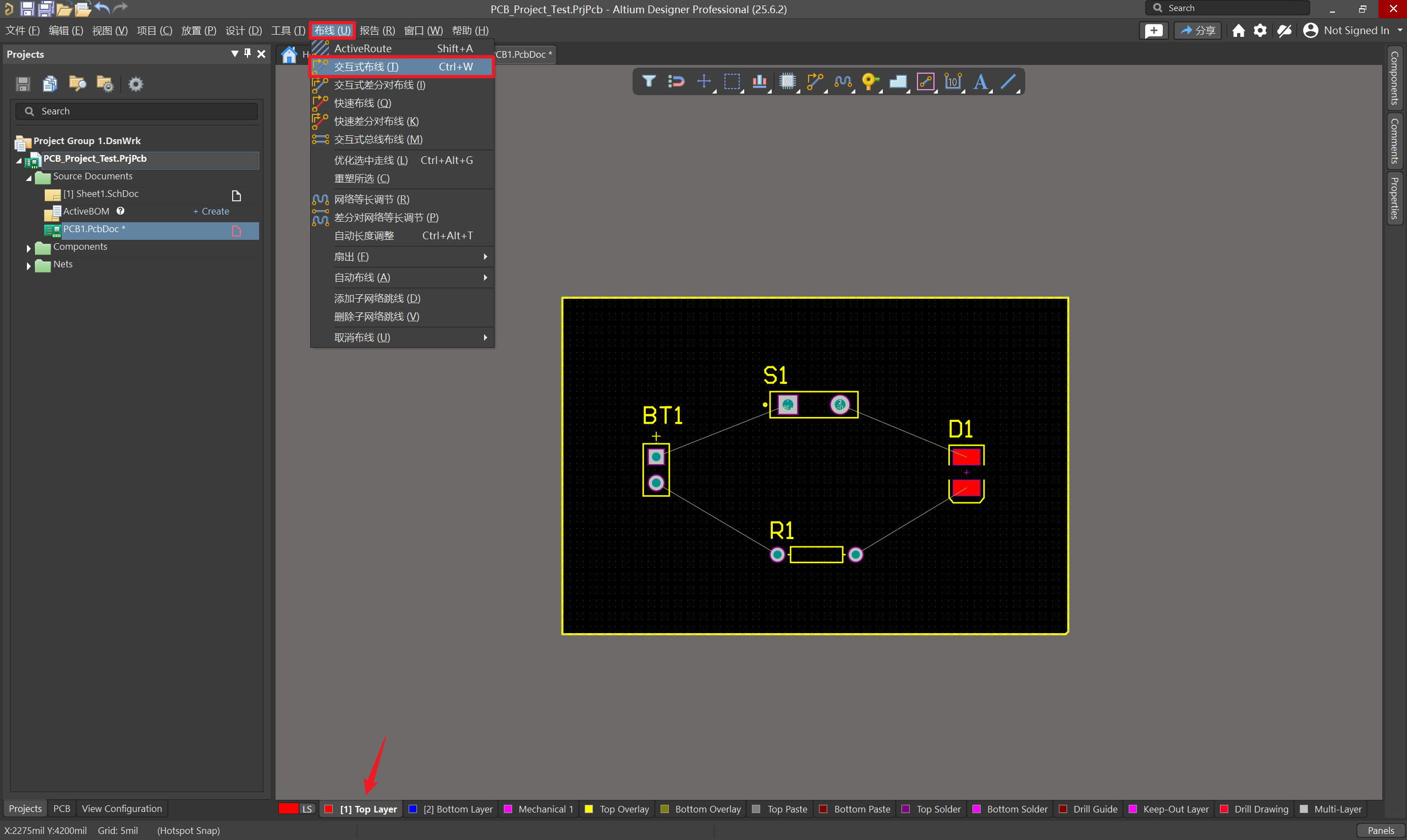

8.PCB走线。普通的电路板一般有2层：顶层和底层。首先设置顶层，点击底部的红色Top Layer。然后点击布线--->交互式布线。

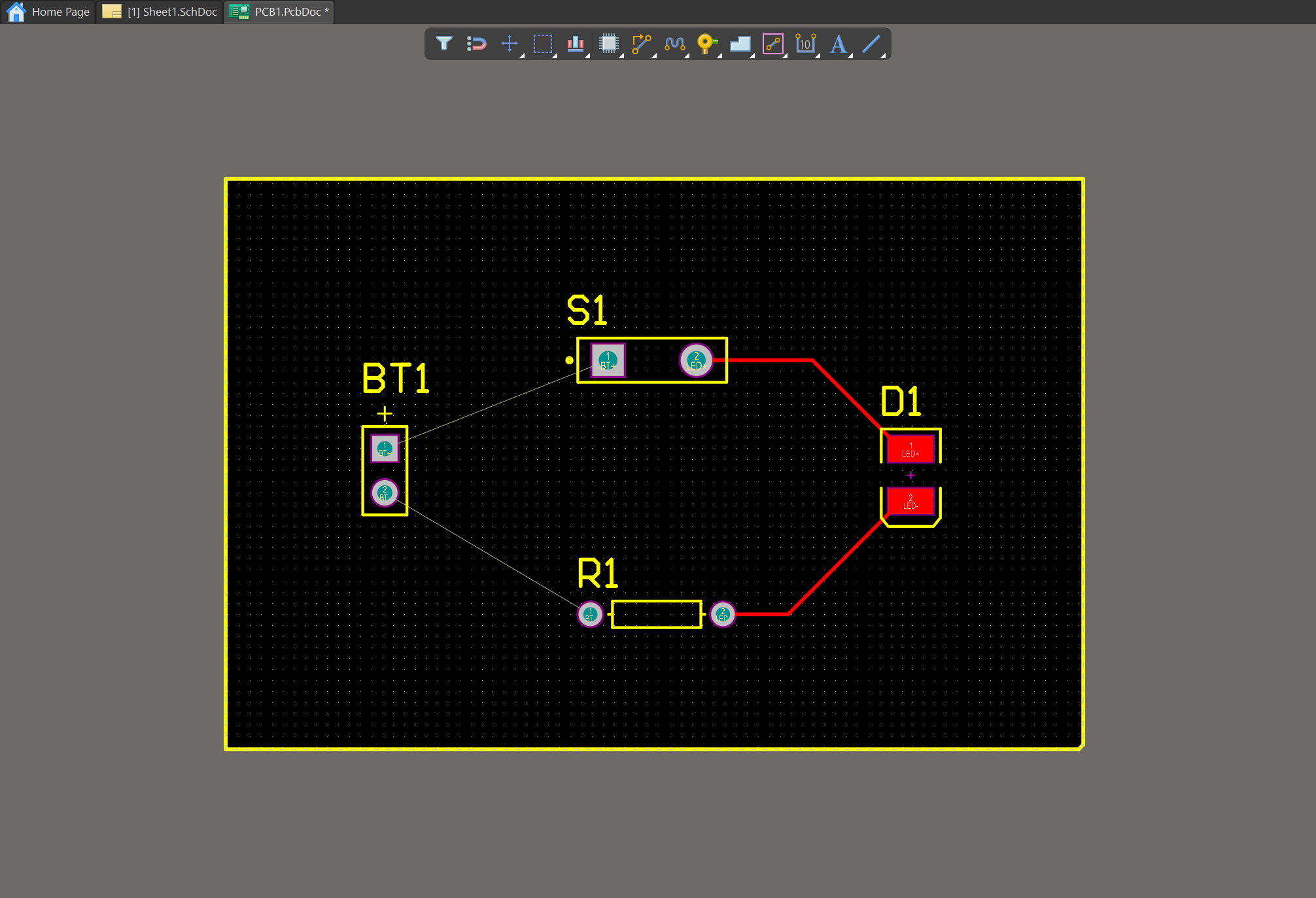

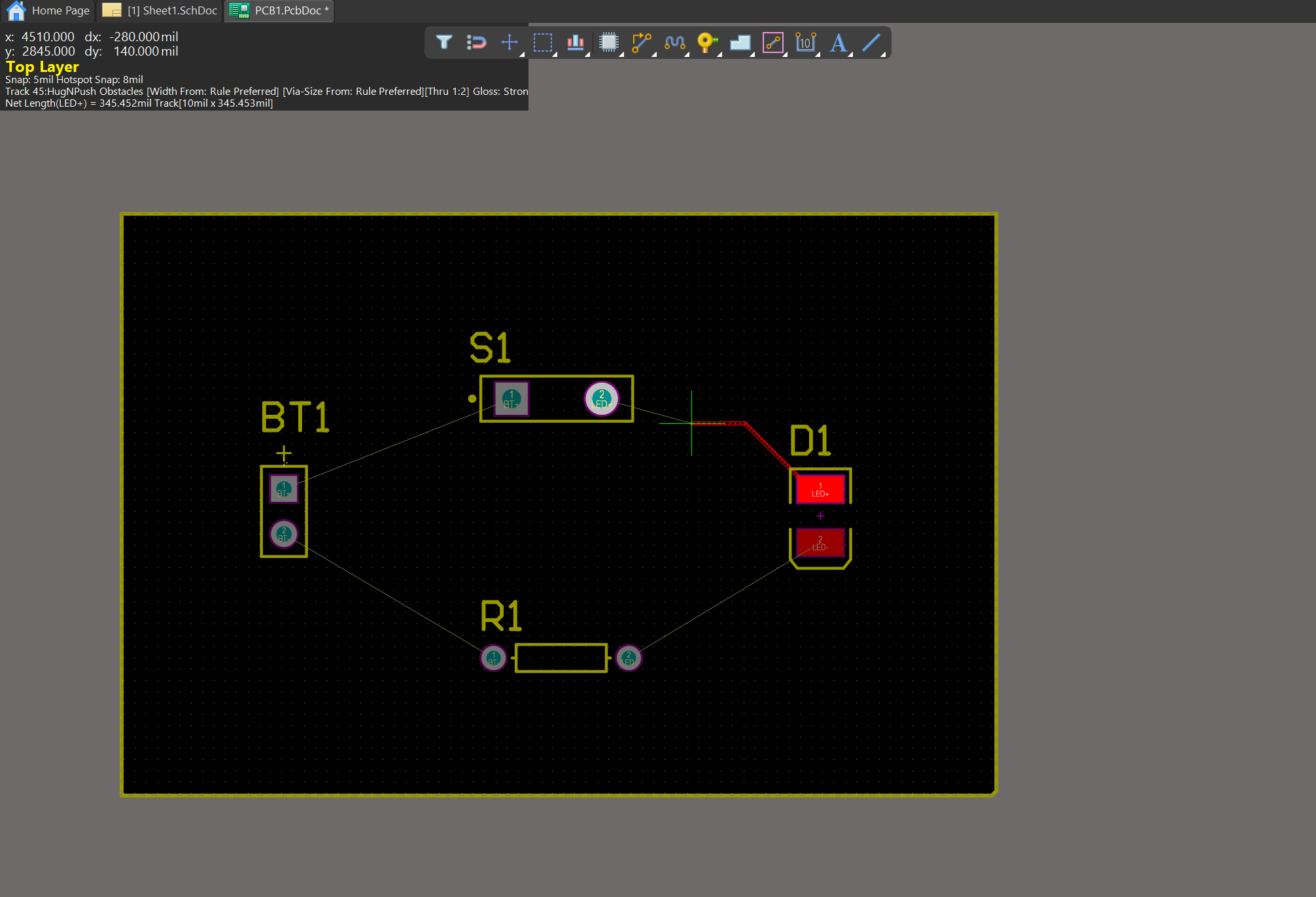

此时鼠标会有绿色十字交叉线，先把他放在电阻一端，按着鼠标左键移动，白线（飞线）是提示连接线，按照提示连接到开关一端即可。

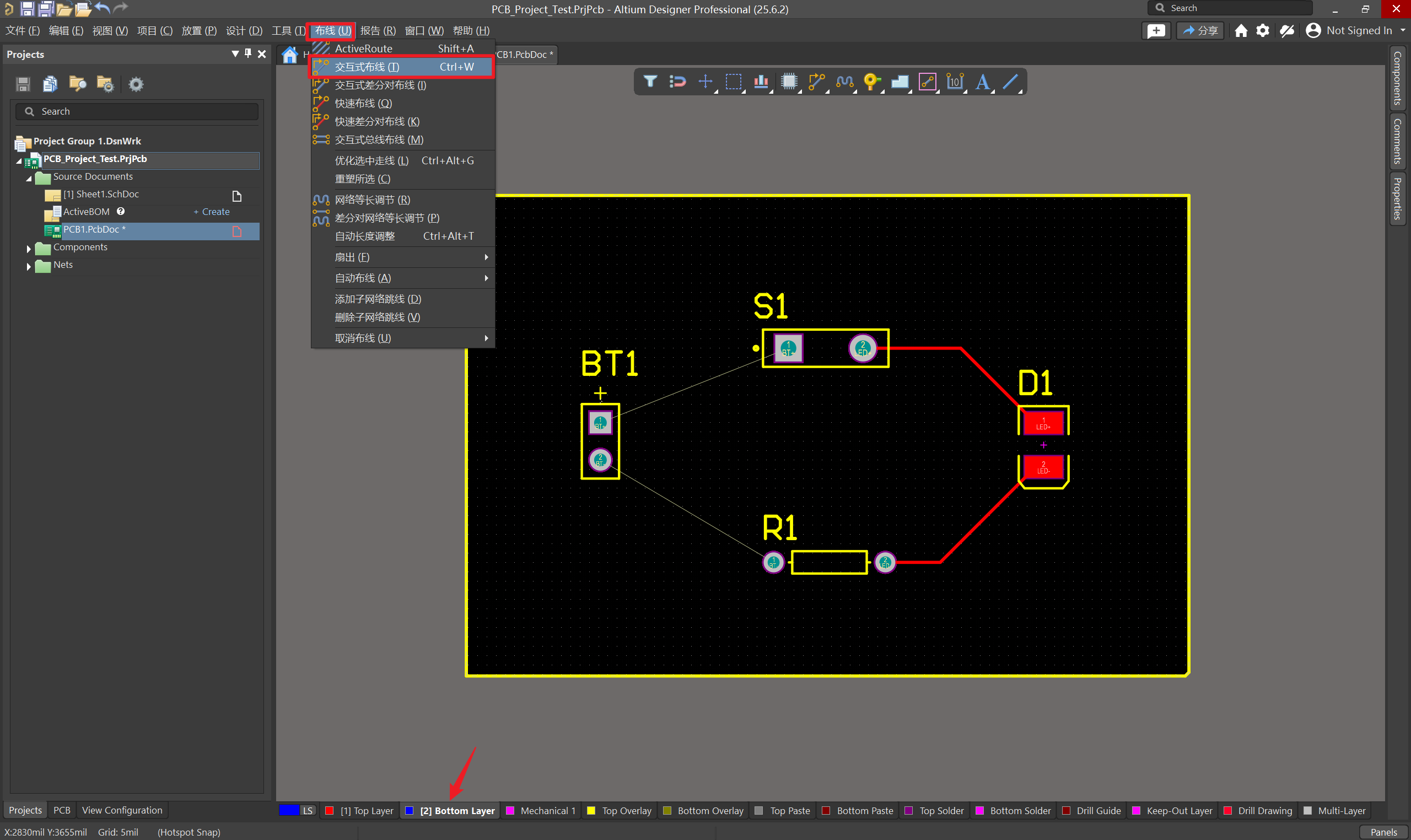

9.设置底层，和顶层操作类似。点击底部蓝色Bottom Layer，然后点击布线--->交互式布线。
10.连接好导线后，可以点击鼠标左键选中某条导线，然后按着鼠标左键移动，把它改为直角。

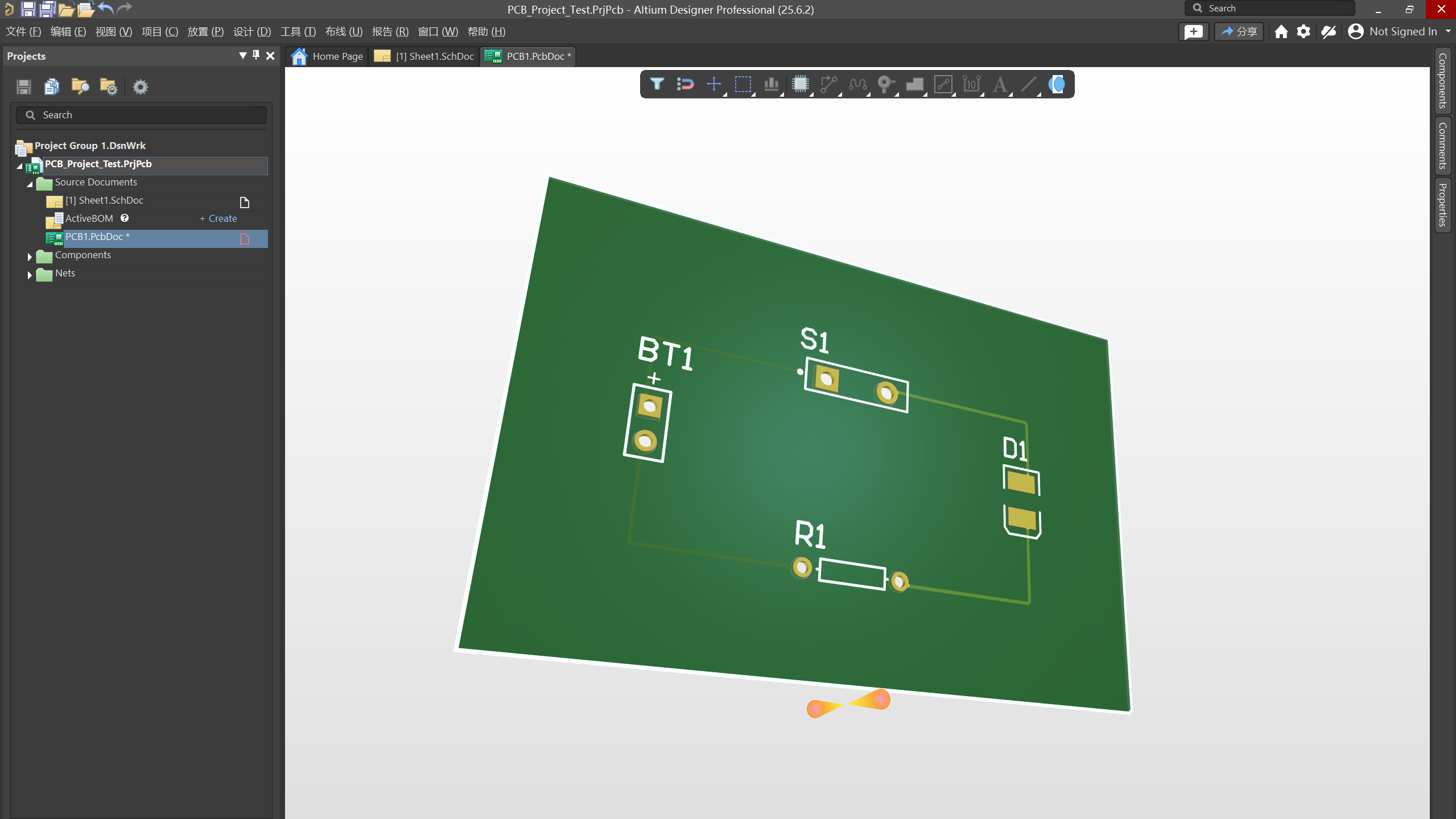

11.此时已完成基本的电路图。点击数字3，可以看到PCB的3D图示，按住shift键，按着鼠标右键即可旋转电路板。点击数字2，转换回PCB的2D图示。
