前言

在 海思 WS63 一类 Wi-Fi / 星闪 SoC 上跑应用时，调试与现场排障高度依赖 串口日志 ：既要能在多线程环境下 安全打印 ，又希望 尽量少占 RAM 、不把 UART 写操作拖慢业务线程。EasyLogger 是嵌入式领域常用的轻量级日志库，通过 可裁剪的配置 与 异步输出 能较好平衡这些需求。

本文面向在本仓库（xiaohong + WS63 SDK）或同类 OpenHarmony / LiteOS + CMSIS-RTOS2 工程中的集成者，说明：

EasyLogger 是什么、适合什么场景；
如何在本工程形态下完成移植与编译集成；
elog_cfg.h 与 elog_port.c 在 WS63 上的注意点；
初始化顺序、常用 API、RAM/线程/UART 与常见问题。

文中路径以本仓库为准：src/easylogger/。若你使用其他目录，请自行替换。

1. WS63 平台与典型软件栈

WS63 为海思面向 IoT 连接场景的芯片平台，常见配套包括：

实时内核：LiteOS-M / 兼容层；
RTOS API ：多通过 CMSIS-RTOS2 （cmsis_os2.h）封装信号量、线程等；
日志出口 ：调试阶段多为 UART + printf 重定向，或 SDK 提供的打印接口。

本仓库的 BUILD.gn 通过 ws63_sdk.gni 引入 SDK 头文件与驱动；板级示例为 xiaohong_ws63_v1（宏 BOARD_XH_WS63_V1）。EasyLogger 的移植层必须与当前工程实际使用的 RTOS API 一致 ------本工程采用的是 CMSIS-RTOS2 ，而不是 POSIX pthread。

2. EasyLogger 简介

2.1 项目背景与许可

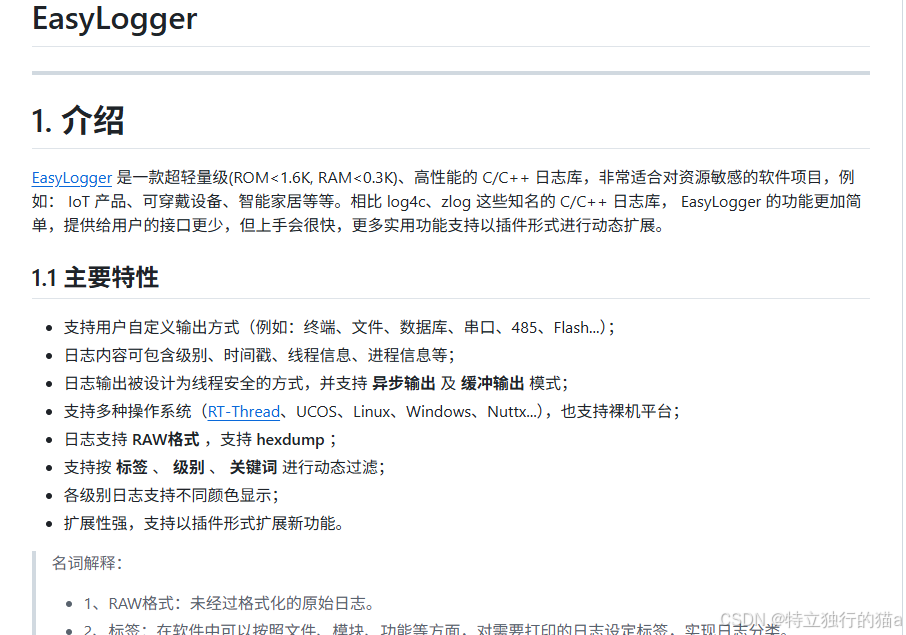

EasyLogger （简称 elog ）由 Armink 维护，源码采用 MIT 许可，仓库与文档可在 GitHub / Gitee 检索 EasyLogger 获取原版说明。其核心目标是在 资源受限 MCU 上提供：

分级日志（Assert / Error / Warn / Info / Debug / Verbose）；
按标签（tag）、关键字、级别过滤；
可选颜色（ANSI 转义序列，终端支持时便于区分级别）；
可选异步输出（业务线程只写缓冲，专用线程或回调做 UART 输出）；
可选缓冲输出（合并多次写入，减少碎片输出）。

本仓库内置版本在 elog.h 中标记为 ELOG_SW_VERSION "2.2.99"（与上游版本号可能随合并略有差异，以头文件为准）。

github地址 ：https://github.com/armink/EasyLogger

2.2 架构分层（理解移植要改哪里）

层次	作用	WS63 上谁实现
核心 `elog.c`	格式化、过滤、调用输出链路	一般不改
工具 `elog_utils.c`	字符串与内存辅助	一般不改
异步 `elog_async.c`	环形缓冲、异步策略	一般不改（通过宏选 pthread 或自定义 notice）
缓冲 `elog_buf.c`	缓冲刷新策略	一般不改
移植层 `elog_port.c`	锁、输出、时间、线程名、异步线程	必须按平台实现

所有与板级相关的行为都集中在 elog_port.c （以及可选插件的 *_port.c）。

3. 本仓库目录与编译单元

建议保持如下布局（与当前工程一致）：

text 复制代码

src/easylogger/
├── inc/
│   ├── elog.h          # 对外 API 与 log_x 宏
│   └── elog_cfg.h      # 功能开关与缓冲区尺寸（移植时最常改）
├── port/
│   └── elog_port.c     # WS63 / CMSIS-RTOS2 移植实现
├── src/
│   ├── elog.c
│   ├── elog_utils.c
│   ├── elog_async.c
│   └── elog_buf.c
└── plugins/            # 可选：Flash / 文件后端（默认未编入本工程 CMake）
    ├── flash/
    └── file/

建议编入的 C 文件 （与 CMakeLists.txt 中一致）：

elog_port.c
elog.c
elog_utils.c
elog_buf.c
elog_async.c

头文件搜索路径需包含：src/easylogger/inc。

说明：当前仓库的 BUILD.gn 静态库 xiaohong 未列出上述 EasyLogger 源文件 ；若你仅在 GN 构建 下编译，需要在 sources 中自行追加同等列表，并保证能包含 cmsis_os2.h 与 stdio.h（printf）。

4. WS63 移植层实现要点（`elog_port.c`）

本工程 elog_port.c 已实现下列 移植接口（函数名由 EasyLogger 约定，不可随意改名）：

接口	职责	本工程实现摘要
`elog_port_init`	初始化锁、异步所需信号量与线程	`osSemaphoreNew`；异步模式下 `osThreadNew(async_output, ...)`
`elog_port_deinit`	释放信号量	释放 `output_lock` / `output_notice`；未终止异步线程（若需完整 deinit 可自行扩展）
`elog_port_output`	将已格式化的日志写出	`printf("%.*s", (int)size, log)`
`elog_port_output_lock` / `unlock`	多线程互斥	二值信号量 `osSemaphoreAcquire` / `Release`
`elog_port_get_time`	时间戳字符串	`osKernelGetTickCount()` 换算为 `秒.毫秒` 形式
`elog_port_get_p_info`	进程信息	固定返回 `"app"`
`elog_port_get_t_info`	线程信息	`osThreadGetName` 或回退 `t<id>`
`elog_async_output_notice`	通知异步输出线程取日志	`osSemaphoreRelease(output_notice)`（仅 `ELOG_ASYNC_OUTPUT_ENABLE` 时）

4.1 为何使用 CMSIS-RTOS2

WS63 SDK 工程通常已链接 CMSIS-RTOS2 适配层，与 LiteOS 线程模型一致。EasyLogger 官方示例里异步模式常见 POSIX pthread （ELOG_ASYNC_OUTPUT_USING_PTHREAD）；在 WS63 上 不要打开该宏，而应像本工程一样：

在 elog_port.c 内实现 elog_async_output_notice；
使用 osThreadNew 跑 async_output 循环，从 elog_async_get_line_log / elog_async_get_log 取数据再 printf。

这样避免引入 pthread、semaphore.h 等与当前 SDK 不完全一致的依赖。

4.2 `printf` 与 UART

elog_port_output 使用 printf 。请确保在 WS63 工程中 printf 已重定向到所用调试 UART （例如通过 SDK 的 console 或 uart 适配）。若 printf 未初始化或阻塞时间过长，会表现为 日志卡顿或早期启动无输出。

4.3 时间戳与内核 Tick

elog_port_get_time 中当前实现假设 Tick 周期为 1 ms （ticks/1000 为秒）。若你的 osKernelGetTickFreq() 与 1000 Hz 不一致，应改为按 实际 Tick 频率 换算，否则时间戳会偏差。

5. 配置说明（`elog_cfg.h`）

以下为 本仓库当前配置 的语义说明（具体数值以文件为准，移植时可按 RAM 预算调整）。

5.1 输出总开关与静态级别

ELOG_OUTPUT_ENABLE ：关闭后所有 elog_* / log_* 宏为空操作。
ELOG_OUTPUT_LVL ：编译期静态裁剪，高于该级别的宏不生成代码（例如设为 ELOG_LVL_INFO 则 Debug/Verbose 宏为空）。

5.2 缓冲区

ELOG_LINE_BUF_SIZE ：单行上限（含前缀）；本工程可设为 128 省 RAM，超长截断。开目录/颜色时前缀易占满，可关 ELOG_COLOR_ENABLE、ELOG_FMT_USING_DIR 或加大本值。
ELOG_ASYNC_OUTPUT_ENABLE：启用异步环形缓冲与后台输出。
ELOG_ASYNC_OUTPUT_BUF_SIZE ：异步环缓大小；本工程由 ELOG_ASYNC_RING_LINE_SLOTS （默认 3 ）× ELOG_LINE_BUF_SIZE 得出，RAM 极紧时槽位过小会在日志突发时更易丢尾。
ELOG_ASYNC_LINE_OUTPUT ：按行从环缓取出，便于一行一行 printf。
ELOG_ASYNC_OUTPUT_LVL ：与 elog_async.c 中 level >= OUTPUT_LVL 走异步 的逻辑配合使用（级别数值越小表示越"严重"：Assert 为 0，Verbose 为 5）。设为 ELOG_LVL_ASSERT 时，所有级别 均满足 >= 0，一般会 全部走异步 ；若希望低级别同步、高级别异步，可改为例如 ELOG_LVL_INFO（需对照业务理解同步/异步划分）。

5.3 缓冲模式（`elog_buf`）

ELOG_BUF_OUTPUT_ENABLE 与 ELOG_BUF_OUTPUT_BUF_SIZE：在异步之外再叠一层缓冲，减少零碎写；RAM 紧张时可评估是否关闭。

5.4 颜色与格式

ELOG_COLOR_ENABLE：ANSI 颜色；部分串口终端支持，纯 UART 工具可能显示转义字符，可按需关闭。
ELOG_FMT_USING_DIR / FUNC / LINE：控制是否输出文件名、函数名、行号（会增大日志体积与格式化开销）。

5.5 不要在本平台打开的宏

ELOG_ASYNC_OUTPUT_USING_PTHREAD ：应保持注释；WS63 本工程使用 CMSIS 线程 + elog_async_output_notice 方案。

6. 编译系统集成

6.1 CMake（本仓库已集成示例）

在父级 CMakeLists.txt 中已包含类似片段（路径按仓库实际为准）：

PRIVATE_SOURCES 增加：elog_port.c、elog.c、elog_utils.c、elog_buf.c、elog_async.c；
include 增加：src/easylogger/inc。

6.2 GN（OpenHarmony 风格）

若目标产物通过 BUILD.gn 构建：

在 static_library("xiaohong")（或你的模块名）的 sources 中 加入与 CMake 相同的 5 个 .c 文件；
在 include_dirs 中加入 src/easylogger/inc（或 //vendor/.../xiaohong/src/easylogger/inc 等 GN 绝对路径写法）；
确认 cmsis_os2.h 所在路径已被该模块引用（本仓库 BUILD.gn 已包含 kernel/osal 等目录时可与现有模块对齐）。

7. 初始化与运行期 API

7.1 推荐启动顺序

在 内核与线程环境已就绪 、UART/printf 可用 之后调用：

c 复制代码

#include "elog.h"

void app_log_init(void)
{
    if (elog_init() != ELOG_NO_ERR) {
        /* 处理错误：信号量/线程创建失败等 */
        return;
    }
    elog_start();   /* 打开输出，启用 async/buf 等 */
}

elog_init() ：内部调用 elog_port_init()、elog_async_init()，并设置默认过滤与格式。
elog_start() ：使能输出及异步/缓冲模块（与 elog_cfg.h 宏相关）。

结束或重启前可调用 elog_stop() 、elog_deinit()（注意异步线程与资源释放策略，见下文「常见问题」）。

7.2 常用输出方式

方式 A：带 tag 的宏（推荐）

c 复制代码

#define LOG_TAG "wifi"
#define LOG_LVL ELOG_LVL_INFO
#include "elog.h"

void foo(void)
{
    log_i("connected, rssi=%d", rssi);
    log_e("assoc failed, code=%u", code);
}

方式 B：显式 tag

c 复制代码

elog_i("net", "ip=" IPSTR, IP2STR(&ip));

原始输出（不经完整格式前缀时可用）

c 复制代码

elog_raw_output("boot stage %d\r\n", stage);

十六进制 dump

c 复制代码

elog_hexdump("buf", 16, data, len);

7.3 过滤与格式（运行期）

c 复制代码

elog_set_filter_lvl(ELOG_LVL_WARN);           /* 全局级别 */
elog_set_filter_tag("noisy_mod");             /* 只输出某 tag */
elog_set_filter_tag_lvl("spi", ELOG_LVL_INFO); /* 按 tag 设级别 */
elog_set_fmt(ELOG_LVL_INFO, ELOG_FMT_LVL | ELOG_FMT_TAG | ELOG_FMT_TIME);

8. RAM、线程与实时性建议

项目	说明
异步线程栈	`ELOG_PORT_ASYNC_STACK_SIZE` （默认 768 ）；`poll_get_buf` 为 static。栈不够再加大。
环缓大小	`ELOG_ASYNC_OUTPUT_BUF_SIZE` 过小易丢日志或阻塞格式化路径，过大占 RAM；WS63 小 RAM 场景建议实测峰值打印速率。
锁与优先级	输出互斥使用信号量；异步线程优先级为 `osPriorityBelowNormal`，避免抢占关键实时任务，但若日志洪峰仍可能占用 CPU，需配合 `ELOG_OUTPUT_LVL` 与过滤。
启动早期	在 `osKernel` 未就绪时调用 `osKernelGetTickCount` / 创建线程可能失败；应将 `elog_init` 放在 RTOS 已启动之后的应用入口。

9. 可选插件：Flash / 文件后端

仓库 plugins/flash、plugins/file 提供 将日志写入 Flash 或文件系统 的扩展，需额外：

编译对应 elog_flash.c / elog_file.c 及各自 *_port.c；
在 elog_flash_cfg.h / elog_file_cfg.h 中配置分区或路径；
在业务中调用插件初始化与 flush 策略。

默认 CMake 列出的 5 个文件不包含插件 ；若 WS63 上已使用 LittleFS，可在此基础上评估 文件日志 是否与现有 FS 线程安全策略一致。

10. 常见问题排查

编译找不到 cmsis_os2.h

检查 GN/CMake 的 include_dirs 是否包含 OSAL / CMSIS-RTOS2 头路径。
无串口输出

确认 printf 重定向、UART 初始化顺序早于 elog_start，以及线波特率与 PC 终端一致。
异步模式无输出

确认 elog_port_init 中 osThreadNew 成功 ，且 elog_async_output_notice 在 elog_async.c 中被调用（ELOG_ASYNC_OUTPUT_ENABLE 打开）。
颜色乱码

关闭 ELOG_COLOR_ENABLE，或换支持 ANSI 的终端。
时间戳不准

按 osKernelGetTickFreq() 修正 elog_port_get_time 的换算。
elog_port_deinit 与异步线程

已在 elog_port_deinit 中 osThreadTerminate(async_thread_id) 后再删除信号量；elog_deinit 时请先 elog_stop，避免业务线程与析构竞态。

11. 参考与延伸

上游 EasyLogger 官方文档与示例（检索 armink EasyLogger）。
本仓库 RTOS 相关 ：BUILD.gn 中 ws63_sdk_path、kernel/osal 等 include，便于对齐与你 SDK 版本一致的头文件。
同仓库内 另一套日志方案 ：src/ulog/ 及《ulog 日志库移植到海思 WS63 平台》类文档，可按项目规范 二选一或分层使用（避免混用两套宏导致风格分裂）。

总结

EasyLogger 在 WS63 上的移植核心是：用 CMSIS-RTOS2 实现 elog_port.c 的锁、时间与异步通知线程 ，保证与 LiteOS 线程模型一致；通过 elog_cfg.h 在 RAM 与实时性之间做裁剪 ；依赖已就绪的 printf/UART 作为最终输出 。本仓库已提供 可直接参考的 elog_port.c 与 CMake 集成列表 ；若使用 GN 构建，只需将相同源文件与头路径补进模块即可。

按本文完成集成后，建议在 多线程压力场景 下做一次 日志洪峰测试 ，根据是否丢日志、栈是否溢出，微调 ELOG_ASYNC_OUTPUT_BUF_SIZE、异步栈大小与输出级别 ，使 WS63 小内存环境下的日志既可用又可控。
