51单片机之数码管0~9显示

51单片机之数码管0~9显示

描述：通过KEIL5编程，使用AT89C52单片机控制一个数码管实现0~9数字变化。

先了解数码管的共阴、共阳的区别

共阳数码管和共阴数码管的数组_共阳极数码管数组-CSDN博客https://blog.csdn.net/m0_46916361/article/details/105519033?spm=1011.2415.3001.5331

硬件：

数码管是共阳

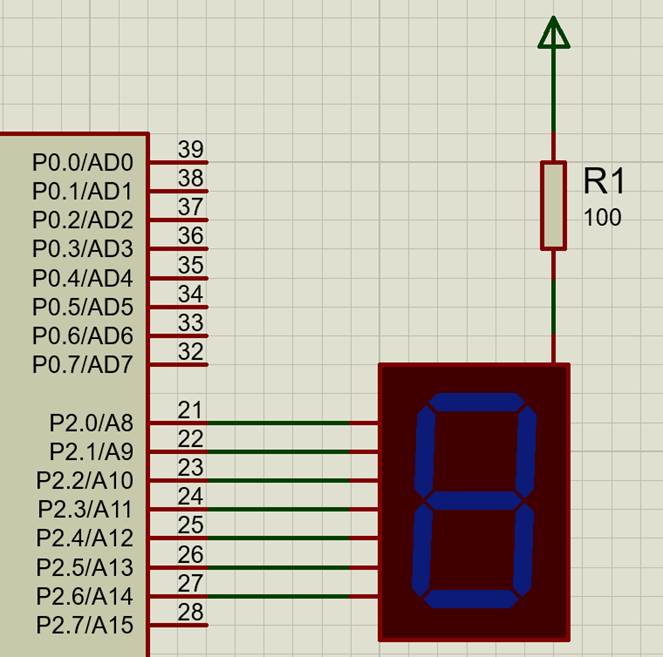

电路仿真图（未运行）

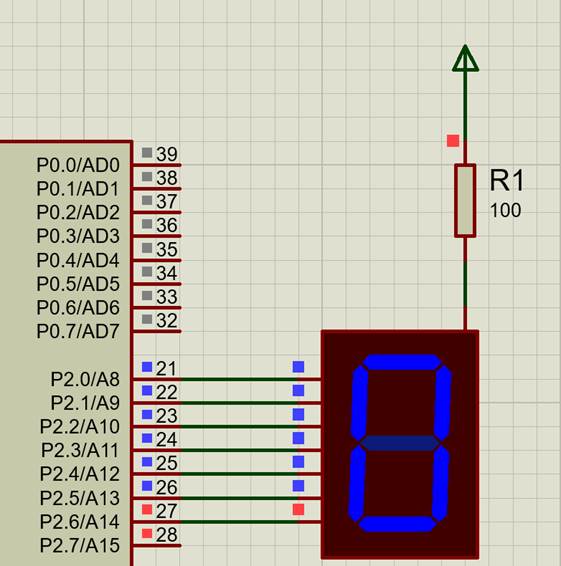

电路仿真1（运行效果，显示数字0）

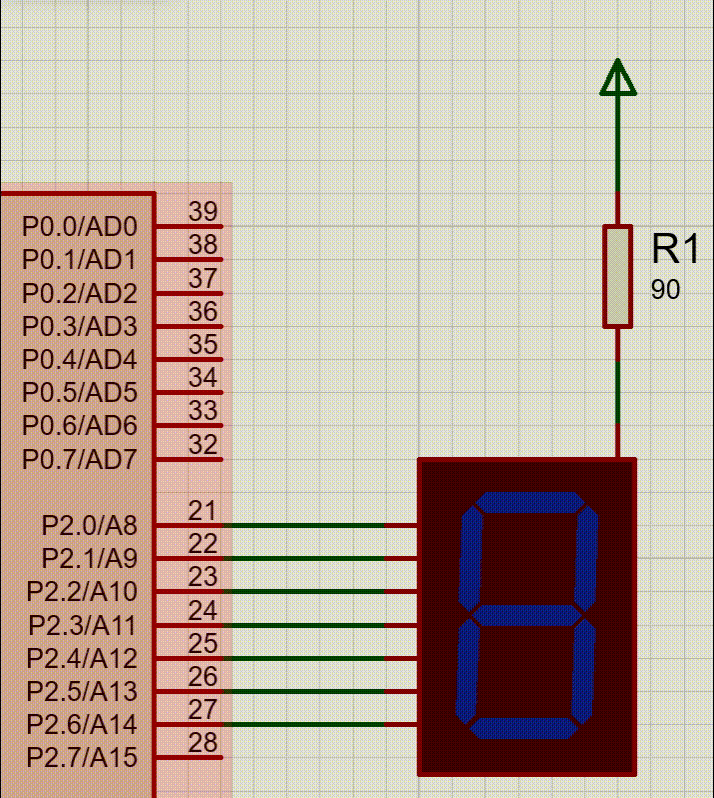

电路仿真2（运行效果，显示数字0~9）

程序：

先控制端口实现数字的显示，在去实现0~9变化

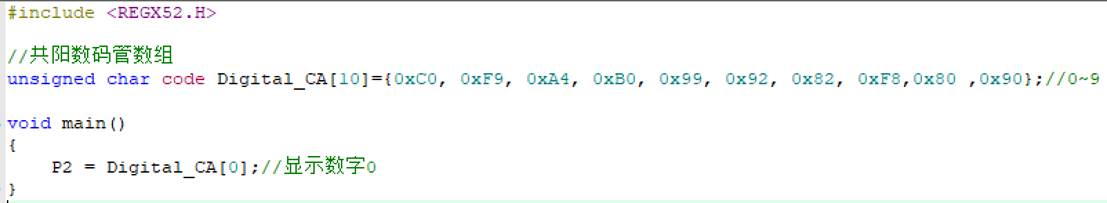

程序1 利用一维数组将数码管元素设定（电路仿真1）

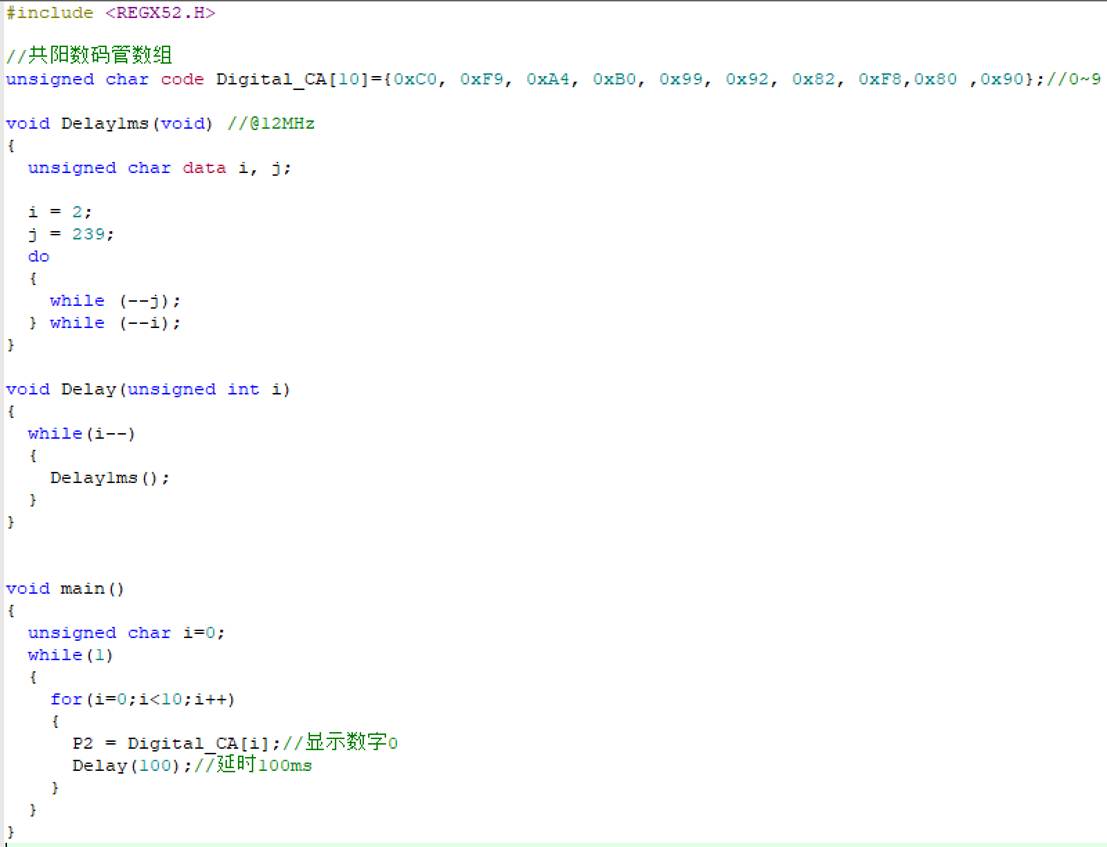

程序2 根据上面程序利用循环就可以实现0~9的变化（电路仿真2）

以上是个人练习经验。
