1. 系统概述

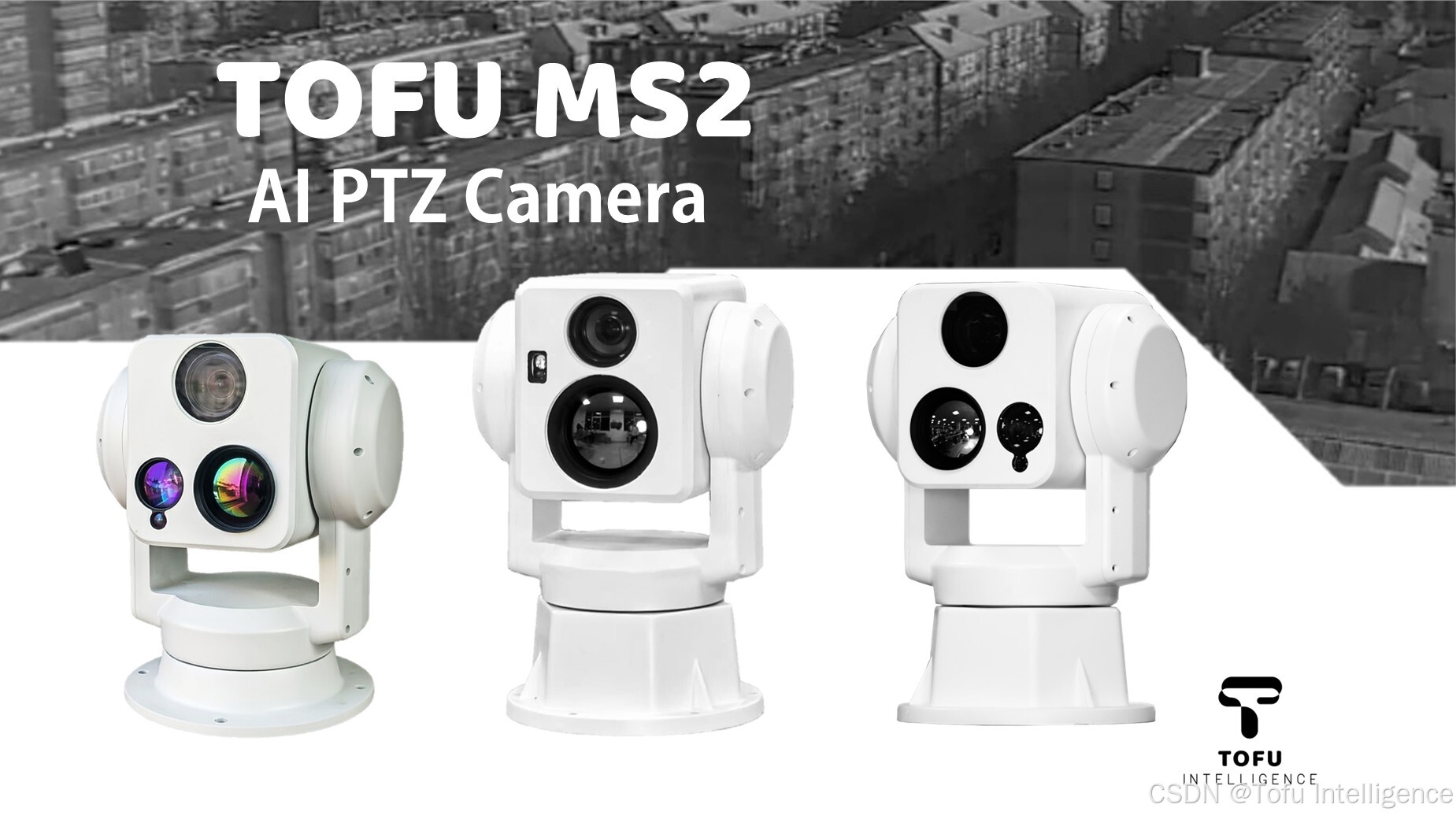

在现代安防、低空防御及搜救任务中，如何快速发现并持续锁定高速移动的小型无人机（UAV）是核心挑战。TVMS ( 瞳赋综合视频管理软件 ) 作为中控大脑，结合 Tofu MS2 远距离双光云台相机 的硬件优势，构建了一套从"广域搜索"到"精准识别"再到"全自动跟踪"的闭环系统。
MS2 提供卓越的光学探测能力（最高 561mm 焦距及 100mm 红外），而 TVMS 则提供 AI 算法支撑、地理信息融合（GIS）及多维云台控制逻辑，两者结合实现了 2-5 公里半径内的低空目标严密管控。
2. 硬件基础：MS2 的核心参数对搜索的支撑
在深入软件功能前，必须理解 MS2 的硬件特性，这是 TVMS 发挥作用的前提：
- 可见光长焦探测： 4.3-170mm 或 6-210mm 镜头（配合数字增倍可达 561mm），允许系统在 2km 处清晰分辨无人机型号。
- 红外热成像： 75mm/100mm 焦距镜头，具备极强的热源感知能力，是夜间或复杂背景下"发现目标"的首要手段。
- 激光测距： 1.5km - 3km 的测距范围，为 TVMS 提供了目标的距离数据，从而计算目标经纬度。
- 高精度云台： 支持 0.01° 的步进控制，确保在超长焦下画面不抖动，由 TVMS 通过 Pelco-D 或私有协议精准驱动。
3. 搜索阶段：TVMS 的多维探测辅助
3.1 红外与可见光双光融合搜索
搜索小型无人机时，背景（如树木、建筑）往往会形成干扰。
- 红外预警： TVMS 接入 MS2 的红外视频流，利用红外对热源（无人机电机、电池产生热量）的敏感性，在全黑或雾霾环境下快速提取疑似点。
- 分屏联动： 在 TVMS 界面中，操作员可开启双窗口模式。左侧显示红外全景（负责发现），右侧显示可见光高倍率画面（负责确认）。TVMS 支持一键联动，点击红外画面的某点，可见光自动对准并缩放。
3.2 鹰眼（Eagle Eye）全局视野
在高倍率搜索时，视角（FOV）会变得极窄，极易迷失方向。
- TVMS 的 **"**鹰眼显示 " 功能会在主画面侧方开启一个小窗口。小窗口显示广角画面，并用方框标出当前长焦镜头对准的区域。这使得操作员在追踪高速移动的无人机时，即使目标暂时脱离视场，也能迅速通过全局视野找回。
3.3 自动巡航与预置位策略
通过 TVMS 设置 巡航路径 ，控制 MS2 自动扫描空域。
- 系统可设置多个预置位（如特定高度角和水平方位），TVMS 驱动云台在这些点位间停留并利用 AI 进行自动扫描。一旦 AI 识别到移动目标，巡航自动中断并发出警报。
4. 识别与锁定阶段：AI 智能介入
4.1 深度学习目标识别
TVMS 内置了针对无人机、飞鸟、人员及车辆优化的 AI 识别模型。
- 自动框选： 视频流经过 TVMS 处理后，画面中出现的无人机将被自动标记绿色方框。
- 过滤干扰： 算法能有效区分无人机与飞鸟，减少误报率。这在城市复杂环境搜索中至关重要。
4.2 点选与框选锁定
当发现目标后，操作员有多种锁定方式：
- 智能点选： 在 TVMS 识别出的框内双击，云台自动将该目标置于画面中心。
- 手动框选： 若目标细小或背景复杂 AI 未能即时识别，操作员可在 TVMS 画面上拖拽鼠标划出波门。TVMS 会提取框内特征，生成临时跟踪模型并指令云台跟进。
5. 跟踪阶段：TVMS 的核心控制算法
这是 TVMS 发挥最大价值的阶段，它通过持续的反馈环路实现"闭环跟踪"。
5.1 自动变焦（Auto Zoom）与自动聚焦
在无人机接近或远离相机时，目标在画面中的比例会发生变化。
- 智能缩放： TVMS 实时计算目标在画面中的像素占比。如果目标变小，软件自动向 MS2 发送"Zoom In"指令；反之则"Zoom Out"。这保证了目标始终占据画面中心 10%-20% 的黄金区域，以便观察载荷细节。
- 持续聚焦： TVMS 配合 MS2 的快速对焦算法，确保在变焦过程中目标始终清晰，防止因模糊导致跟踪丢失。
5.2 陀螺仪增稳与云台平滑
- 调用预置位 195 ： 这是一个关键操作。TVMS 通过发送调用预置位 195 的指令，激活 MS2 硬件层的双轴陀螺仪。
- 平滑算法： TVMS 在软件层对操作员的控制或自动跟踪指令进行曲线平滑处理，避免云台频繁出现剧烈启停，保证跟踪画面的丝滑感。
5.3 预测与抗遮挡
无人机在飞行中可能穿过树木或电线杆。
- TVMS 具备 运动路径预测 功能。当目标被遮挡导致特征丢失时，软件根据前 3 秒的飞行速度和矢量，控制云台继续沿预测路径移动。一旦目标从遮挡物后出现，AI 会重新抓取特征并恢复锁定。
6. 定位与数据处理：GIS 融合应用
6.1 实时激光测距
在跟踪过程中，TVMS 每秒多次向 MS2 发送测距请求。
- 测距数据（如 1245 米）会直接叠加在视频 UI 上，并结合云台当前的 水平方位角（ Azimuth ） 和 垂直俯仰角（ Pitch ） 。
6.2 目标地理坐标标绘
这是 TVMS 的高级功能：
- 坐标转换： 软件根据相机自身的 GPS 经纬度、安装高度，结合激光测距数据和云台角度，通过三角函数实时计算出目标的 绝对经纬度 。
- 地图联动： 目标位置会以红点形式显示在 TVMS 的 2D/3D 电子地图上。这为地面抓捕小组或防御系统提供了精确的引导坐标。
7. 典型操作流程图
- 初始化： 打开 TVMS，连接 MS2。调用预置位 195 开启增稳。
- 搜索： 开启红外模式，设置自动巡航。
- 发现： AI 自动识别并弹出报警，或操作员在鹰眼辅助下发现热点。
- 锁定： 在 TVMS 界面点击"目标识别"并双击目标。
- 跟踪： 系统进入"自动变焦+持续跟踪"状态。
- 处置： 记录测距数据，在地图上标绘轨迹，一键抓拍/录像留存证据。
8. 总结
TVMS 结合 MS2 云台，将传统的"手动搜寻"转化为"智能监控"。MS2 提供了强大的硬件基础（长焦、红外、测距、增稳），而 TVMS 则通过 AI 识别、自动跟踪算法、鹰眼系统以及 GIS 空间计算，将硬件能力转化为实战中的目标锁定精度。对于无人机防控而言，这种"软硬一体"的结合是提升响应速度和处置成功率的关键。
