做文档配图太烦？一个小时写了个工具解决

纯前端实现主题对比图生成器，不用再手动拼 PS 了

起因

最近在整理项目文档，想展示应用的亮色和暗色主题对比。本来想用 Photoshop 做，但想想每次都要重复操作太烦了。在线工具试了几个，要么收费要么要上传图片。

干脆自己写一个吧。

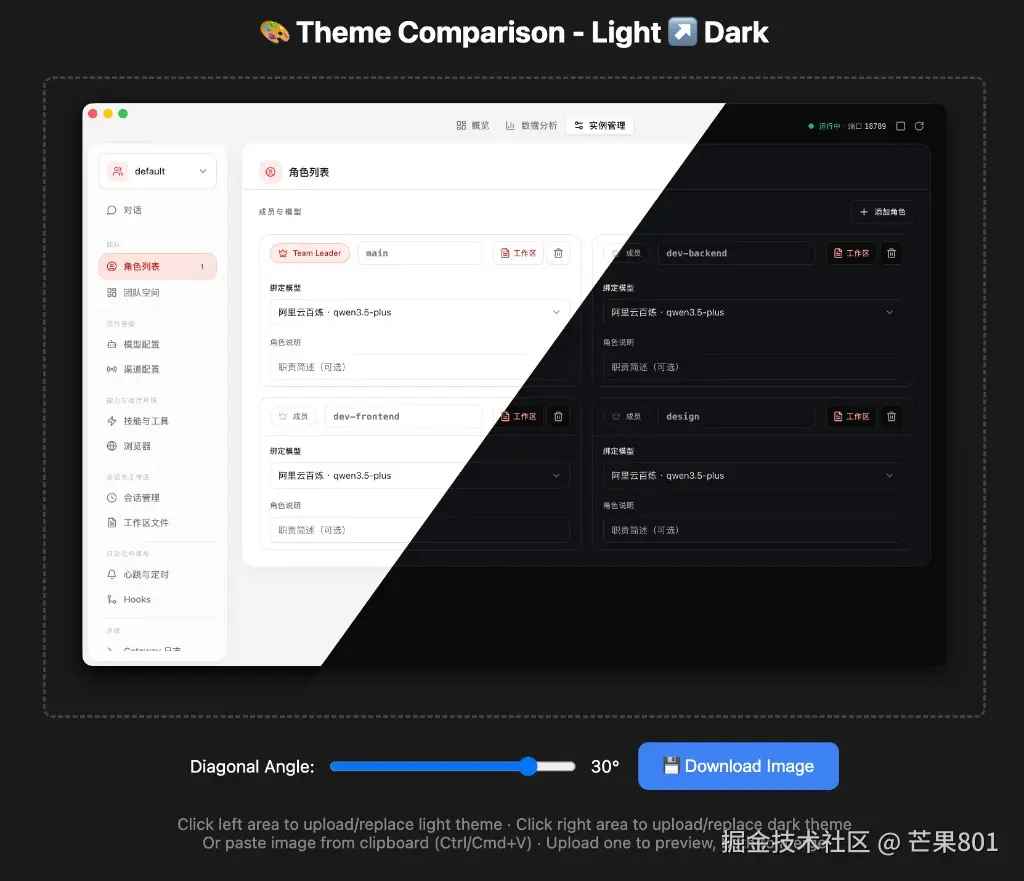

最终效果

在线体验 ：tageecc.github.io/theme-merge...

核心功能：

上传两张图（亮色/暗色）
对角线分割合并
角度可调（-45° 到 45°）
支持剪贴板粘贴
本地处理，不上传服务器

技术实现

技术选型

考虑到要快速实现，选了最简单的方案：

HTML5 Canvas 处理图片
纯 JavaScript，不依赖任何库
GitHub Pages 托管

目标是打开浏览器就能用。

核心算法

对角线分割的关键是 Canvas 的 clip() 方法：

javascript 复制代码

function drawMergedImage() {
  // 先画暗色主题作为底图
  ctx.drawImage(darkImg, 0, 0);

  // 保存状态
  ctx.save();

  // 创建对角线裁剪路径
  ctx.beginPath();
  ctx.moveTo(0, 0);
  ctx.lineTo(canvas.width, 0);
  ctx.lineTo(x1, y1);  // 计算旋转后的端点
  ctx.lineTo(x2, y2);
  ctx.lineTo(0, canvas.height);
  ctx.closePath();

  // 应用裁剪并画亮色主题
  ctx.clip();
  ctx.drawImage(lightImg, 0, 0);

  ctx.restore();
}

角度计算这块稍微有点绕，用了基础的三角函数：

javascript 复制代码

const angle = parseFloat(angleSlider.value);
const angleRad = (angle * Math.PI) / 180;
const diagonal = Math.sqrt(canvas.width ** 2 + canvas.height ** 2);
const baseAngle = Math.atan2(canvas.height, canvas.width);

// 计算旋转后的对角线端点
const x1 = canvas.width + diagonal * Math.cos(baseAngle + angleRad);
const y1 = -diagonal * Math.sin(baseAngle + angleRad);
const x2 = -diagonal * Math.cos(baseAngle + angleRad);
const y2 = canvas.height + diagonal * Math.sin(baseAngle + angleRad);

交互优化

一开始只支持文件上传，后来加了几个改进：

1. 点击左右区域分别上传

判断点击位置在对角线哪一边：

javascript 复制代码

function isPointOnLightSide(x, y) {
  const centerX = canvas.width / 2;
  const centerY = canvas.height / 2;

  const dx = x - centerX;
  const dy = y - centerY;

  // 旋转坐标系判断位置
  const rotatedX = dx * Math.cos(-angleRad) - dy * Math.sin(-angleRad);
  const rotatedY = dx * Math.sin(-angleRad) + dy * Math.cos(-angleRad);

  return rotatedY < rotatedX * baseSlope;
}

2. 支持剪贴板粘贴

这个功能提升很大，现在截图后直接 Ctrl+V 就行：

javascript 复制代码

document.addEventListener('paste', (e) => {
  const items = e.clipboardData?.items;

  for (let i = 0; i < items.length; i++) {
    if (items[i].type.startsWith('image/')) {
      const file = items[i].getAsFile();
      loadImageToSide(file, determineSide());
      break;
    }
  }
});

遇到的坑

坑1：Canvas 尺寸问题

一开始用 CSS 设置 canvas 大小，结果图片糊了。后来才知道：

CSS 控制显示大小
width/height 属性控制实际分辨率

坑2：大图卡顿

上传 4K 图片时，如果自己算每个像素会很慢。解决方案是直接用 Canvas 的 clip()，让浏览器处理裁剪，比自己算快多了。

坑3：移动端适配

手机上 canvas 会超出屏幕。用了 max-width 和 max-height 的 CSS：

css 复制代码

canvas {
  max-width: 90vw;
  max-height: 70vh;
  width: auto;
  height: auto;
}

显示时缩放，下载时保持原分辨率。

使用场景

这个工具特别适合：

技术文档 - 展示功能的不同主题
产品介绍 - 展示 UI 设计稿
博客配图 - 写技术文章时的对比图
开源项目 README - 展示项目效果

改进空间

现在够用了，但还有些可以优化的：

垂直分割模式 - 除了对角线，加个上下分割
更多导出格式 - 现在只支持 PNG，可以加 JPG、WebP
批量处理 - 一次处理多组图片
预设模板 - 保存常用的角度设置

总结

整个项目花了大概一个小时，代码不到 500 行。Canvas 的 clip() 确实挺好用的，配合基础的三角函数就能实现不错的效果。

如果你也需要做主题对比图，可以试试：

在线使用 ：tageecc.github.io/theme-merge...
开源代码 ：github.com/tageecc/the...

代码写得比较简单，有问题欢迎提 issue 或者直接改。

如果觉得有用，欢迎点赞收藏！也可以给 GitHub 项目一个 ⭐
