OpenCV实现图像拼接融合——SIFT 特征点实现全景图拼接

前言

在计算机视觉领域，图像拼接是一项非常经典且实用的技术，广泛应用于全景图生成、航拍图像拼接、监控画面融合等场景。

本文将基于Python+OpenCV ，使用SIFT 特征点检测 + 暴力匹配 + 单应性矩阵 + 透视变换，从零实现两张图片的自动拼接融合，最终生成一张完整的全景图。

实现原理

SIFT 特征检测：提取两张待拼接图像的稳定特征点与描述子
特征点匹配：使用暴力匹配器匹配两张图像的特征点，过滤错误匹配
单应性矩阵计算：通过 RANSAC 算法剔除异常值，计算图像间的变换矩阵
透视变换与拼接：对图像进行透视变换，将两张图无缝拼接

完整代码

python 复制代码

import cv2
import numpy as np
import sys

def cv_show(name, img):
    """显示图像函数"""
    cv2.imshow(name, img)
    cv2.waitKey(0)

def detectAndDescribe(image):
    """
    检测图像SIFT特征点并计算描述符
    :param image: 输入图像
    :return: 特征点、特征点坐标、描述符
    """
    # 灰度化
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
    # 创建SIFT检测器
    sift = cv2.SIFT_create()
    # 检测特征点+计算描述子
    (kps, des) = sift.detectAndCompute(gray, None)
    # 转换关键点坐标为numpy数组
    kps_float = np.float32([kp.pt for kp in kps])
    return (kps, kps_float, des)

# ===================== 1. 读取待拼接图像 =====================
imageA = cv2.imread("A.jpg")
imageB = cv2.imread("B.jpg")
cv_show('imageA', imageA)
cv_show('imageB', imageB)

# ===================== 2. 提取SIFT特征 =====================
(kpsA, kps_floatA, desA) = detectAndDescribe(imageA)
(kpsB, kps_floatB, desB) = detectAndDescribe(imageB)

# ===================== 3. 特征点匹配与筛选 =====================
# 暴力匹配器
matcher = cv2.BFMatcher()
# KNN匹配（k=2，取最优和次优匹配）
rawMatches = matcher.knnMatch(desB, desA, k=2)

good = []
matches = []

#  Lowe比值法过滤错误匹配
for m in rawMatches:
    if len(m) == 2 and m[0].distance < 0.65 * m[1].distance:
        good.append(m)
        matches.append((m[0].queryIdx, m[0].trainIdx))

print(f"有效匹配点数量：{len(good)}")

# 绘制匹配结果
vis = cv2.drawMatchesKnn(imageB, kpsB, imageA, kpsA, good,
                        outImg=None,
                        flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
cv_show("Keypoint Matches", vis)

# ===================== 4. 计算单应性矩阵 =====================
if len(matches) > 4:
    # 获取匹配点坐标
    ptsB = np.float32([kps_floatB[i] for (i, _) in matches])
    ptsA = np.float32([kps_floatA[i] for (_, i) in matches])

    # RANSAC算法计算单应性矩阵，剔除异常点
    (H, mask) = cv2.findHomography(ptsB, ptsA, cv2.RANSAC, ransacReprojThreshold=10)
else:
    print('未找到足够的匹配点！')
    sys.exit()

# ===================== 5. 透视变换与图像拼接 =====================
# 构造输出画布尺寸（宽度为两张图之和，高度取原图高度）
result = cv2.warpPerspective(imageB, H, dsize=(imageB.shape[1] + imageA.shape[1], imageB.shape[0]))
# 将图像A粘贴到结果图左侧
result[0:imageA.shape[0], 0:imageA.shape[1]] = imageA

# 显示最终结果
cv_show('result', result)
cv2.imwrite('拼接结果图.jpg', result)
cv2.waitKey(0)
cv2.destroyAllWindows()

代码逐段解析

1. 图像显示工具函数

python 复制代码

def cv_show(name, img):
    cv2.imshow(name, img)
    cv2.waitKey(0)

OpenCV 图像显示逻辑，简化代码调用。

2. SIFT 特征检测与描述子计算

python 复制代码

def detectAndDescribe(image):
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
    sift = cv2.SIFT_create()
    (kps, des) = sift.detectAndCompute(gray, None)
    kps_float = np.float32([kp.pt for kp in kps])
    return (kps, kps_float, des)

灰度化：降低计算量
SIFT_create ()：创建 SIFT 特征检测器
detectAndCompute ()：同时检测特征点 + 计算 128 维
坐标转换：将特征点对象转为坐标数组，方便后续计算

3. 特征点匹配与优化

python 复制代码

rawMatches = matcher.knnMatch(desB, desA, k=2)
for m in rawMatches:
    if len(m) == 2 and m[0].distance < 0.65 * m[1].distance:
        good.append(m)

KNN 匹配：取每个特征点的前两个最优匹配
Lowe 比值法：剔除错误匹配，阈值 0.65 为经验值，效果最优

4. 单应性矩阵计算

python 复制代码

(H, mask) = cv2.findHomography(ptsB, ptsA, cv2.RANSAC, 10)

单应性矩阵 H：描述两张图像之间的投影变换关系
RANSAC 算法：自动剔除异常匹配点，提升矩阵精度
阈值 10：允许的重投影误差，越大容错越高

5. 透视变换与拼接

python 复制代码

result = cv2.warpPerspective(imageB, H, (宽, 高))
result[0:高, 0:宽] = imageA

warpPerspective：对图像 B 进行透视变换，对齐到图像 A
直接赋值拼接：将图像 A 覆盖到结果图左侧，完成拼接

运行效果展示

输入图像 准备两张有重叠区域的图像 A.jpg、B.jpg

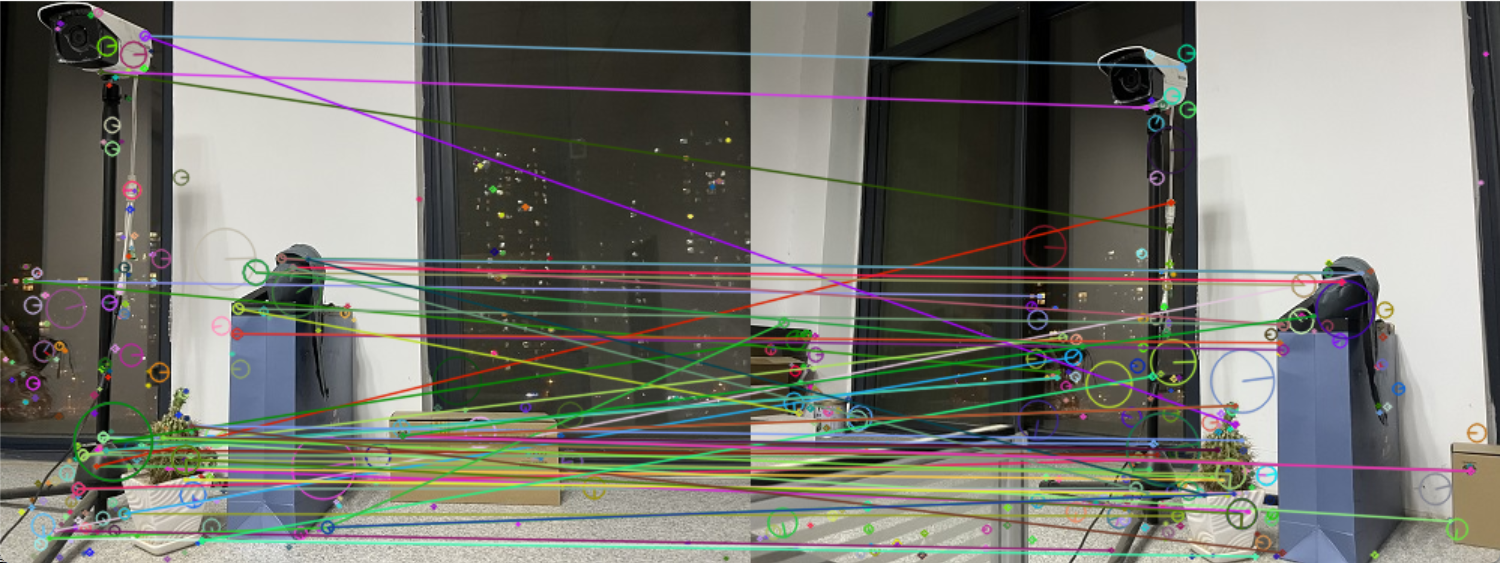

特征匹配可视化 程序会自动绘制匹配的特征点，可直观查看匹配效果

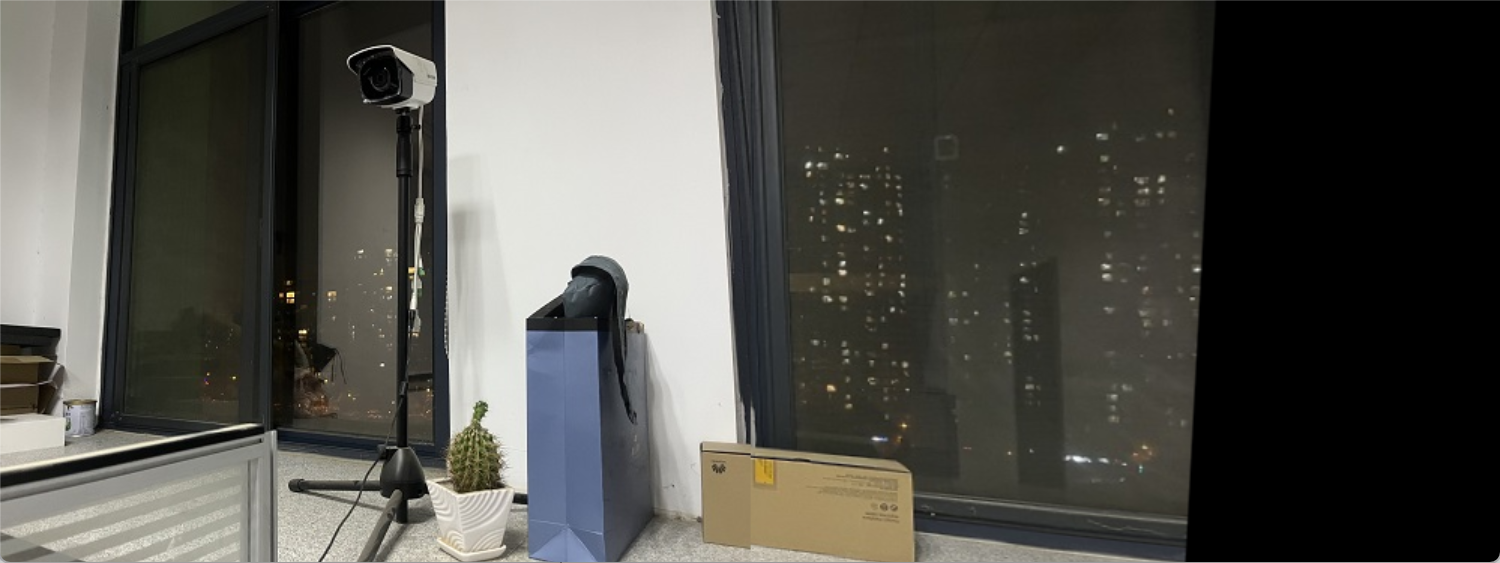

最终拼接结果 运行后生成拼接结果图.jpg，两张图像完美拼接成一张全景图
