Windows Graphics Capture (WGC) 屏幕捕获简介

Windows Graphics Capture (WGC) 屏幕捕获简介

简介

Windows.Graphics.Capture 是微软在 Windows 10 1903 新增的一套官方"屏幕捕获（屏幕录制）API"。它是 WinRT API（Windows Runtime），可以在 C++、C#、Rust 等语言中使用。

相比传统的 GDI 截屏、DXGI Desktop Duplication，WGC 具有以下优势：

• 官方支持，兼容性好
• 性能优秀，GPU 加速
• 原生支持HDR
• 支持窗口和显示器捕获

WGC 完整使用流程

┌─────────────────────────────────────────────────────────────┐
│                    WGC 捕获流程                              │
├─────────────────────────────────────────────────────────────┤
│                                                             │
│  1. 创建 D3D11 Device                                       │
│     D3D11CreateDevice() + BGRA_SUPPORT                      │
│              ↓                                              │
│  2. 获取捕获目标                                             │
│     GraphicsCaptureItem (窗口/显示器)                        │
│              ↓                                              │
│  3. 创建 FramePool                                          │
│     Direct3D11CaptureFramePool::Create()                    │
│              ↓                                              │
│  4. 创建 CaptureSession                                     │
│     framePool.CreateCaptureSession(item)                    │
│              ↓                                              │
│  5. 注册帧回调                                               │
│     framePool.FrameArrived += OnFrameArrived                │
│              ↓                                              │
│  6. 开始捕获                                                 │
│     session.StartCapture()                                  │
│              ↓                                              │
│  7. 处理帧数据                                               │
│     frame = framePool.TryGetNextFrame()                     │
│              ↓                                              │
│  8. 停止捕获                                                 │
│     session.Close() / framePool.Close()                     │
│                                                             │
└─────────────────────────────────────────────────────────────┘

基础概念 Q&A

Win32 与 WinRT 的区别

Win32	WinRT
Windows 最传统、最基础的系统 API	现代 Windows Runtime API
使用 C/C++ 接口，C# 可通过 P/Invoke 调用	可使用 C++/WinRT、C# 调用
控制台程序、DLL 项目默认是 Win32	Win32 程序中可使用 C++/WinRT 调用 WinRT
具备系统级能力，权限最大	有沙箱机制，不能做强力系统操作

WPF 与 UWP 的区别

• WPF（Windows Presentation Foundation）：基于 .NET、XAML，用于构建桌面 UI 的 C# 框架
• UWP（Universal Windows Platform）：使用 WinRT 作为底层的一种 App 类型，主要使用 C# 开发

核心组件详解

CaptureSession - 捕获生命周期控制器

使用 WGC 的重要步骤之一就是创建 CaptureSession，其功能是控制捕获的生命周期，是捕获的遥控器。

主要功能：

• 开始捕获 StartCapture()
• 停止捕获 Close()
• 设置是否显示红框 IsCursorCaptureEnabled
• 指定捕获目标（窗口/桌面）

Direct3D11CaptureFramePool - 帧数据入口

Direct3D11CaptureFramePool 是 WGC 捕获帧的唯一入口，用户只能通过它来获取 WGC 捕获的帧。

注意：虽然名字中有 Direct3D11，但它是 WGC 的组件，不是 D3D11 的。之所以叫这个名字是因为输出帧是 D3D11 Texture。

核心特性：

• 这是一个 FIFO 队列
• 队列满时，新帧会被丢弃
• 保证系统捕获线程永远不会被用户代码阻塞

WGC 捕获数据流：

系统捕获到新帧
       ↓
FramePool 内部存储该帧（最多 N 帧）
       ↓
触发 FrameArrived 回调
       ↓
用户调用 TryGetNextFrame() 获取帧

FramePool 的两种创建方式

方法	特点	适用场景
Create()	需要 DispatcherQueue，FrameArrived 在当前线程触发	有 UI 消息循环的应用
CreateFreeThreaded()	不需要 DispatcherQueue，回调在 FramePool 内部线程触发	后台服务、无 UI 应用

CreateFreeThreaded 注意事项：

• 如果回调函数耗时，不会影响系统底层 GPU 生成帧
• 但会导致丢帧，影响捕获结果

GraphicsCaptureItem - 捕获目标句柄

GraphicsCaptureItem 表示你想让 Windows 进行屏幕捕获的目标对象，可以是：

• 一个窗口（HWND）
• 一个显示器（Monitor）
• 一个虚拟桌面区域（Windows 11）
• 一个 AppWindow（WinUI）

它不是纹理，不是帧，不是画面本身。它是一个 WinRT 对象（WinRT COM），用于告诉 WGC 你想捕获什么。

IDXGISwapChain3 - 交换链接口

交换链（SwapChain）是 Direct3D 应用用来：

• 存放渲染的帧（BackBuffer）
• 将 BackBuffer 显示到屏幕（Present）
• 管理帧之间的切换（swap / flip）

如果不需要将捕获的帧渲染出来，就不需要 IDXGISwapChain3。

窗口录制 vs 显示器录制

特性	窗口录制	显示器录制
捕获范围	单个窗口客户区	整个显示器
性能开销	较低	较高
DPI 感知	自动处理	需要处理
隐私保护	仅捕获窗口内容	捕获所有可见内容
适用场景	单应用录制、远程桌面	全屏录制、直播推流

窗口大小变化处理：

当捕获的窗口大小改变时，需要重建 FramePool：

void OnItemClosed(GraphicsCaptureItem const&, IInspectable const&)
{
    // 窗口关闭时的处理
}

// 监听窗口大小变化
item.Closed({ this, &OnItemClosed });

// 窗口大小变化时需要：
// 1. 关闭旧的 FramePool
// 2. 使用新的尺寸创建 FramePool
// 3. 重新创建 CaptureSession

帧率控制与丢帧处理

FramePool 缓冲区大小

// 创建 FramePool 时指定缓冲区大小
auto framePool = Direct3D11CaptureFramePool::Create(
    device,
    DirectXPixelFormat::B8G8R8A8UIntNormalized,
    2,  // 缓冲区大小：建议 2-3 帧
    item.Size()
);

缓冲区大小选择建议：

• 1 帧：最低延迟，但容易丢帧
• 2-3 帧：平衡延迟和稳定性，推荐
• 4+ 帧：更稳定，但延迟增加

丢帧原因分析

原因	解决方案
回调处理时间过长	优化帧处理逻辑，减少回调内工作量
缓冲区过小	适当增加 FramePool 缓冲区大小
GPU 负载过高	降低分辨率或帧率
内存不足	及时释放帧资源，避免内存累积

帧率限制方案

如果需要限制捕获帧率（如 30fps），可以在回调中控制：

std::chrono::steady_clock::time_point lastFrameTime;
const auto frameInterval = std::chrono::milliseconds(33); // ~30fps

void OnFrameArrived(Direct3D11CaptureFramePool const& sender, IInspectable const&)
{
    auto now = std::chrono::steady_clock::now();
    if (now - lastFrameTime < frameInterval)
    {
        // 跳过此帧
        auto frame = sender.TryGetNextFrame();
        return; // 帧会自动释放
    }
    lastFrameTime = now;

    // 正常处理帧
    auto frame = sender.TryGetNextFrame();
    ProcessFrame(frame);
}

高级特性

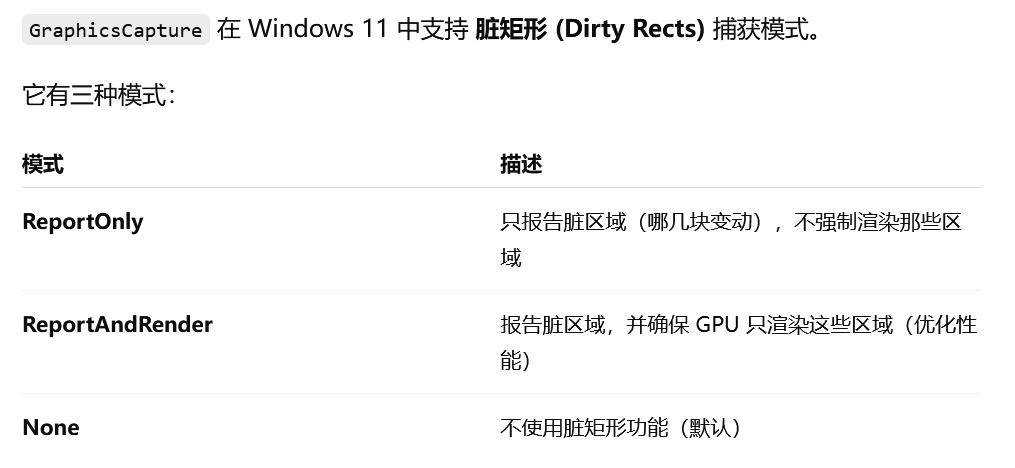

Dirty Region 机制

Dirty Region（脏矩形）：每一帧窗口可能只有一部分变化，这些变化的区域就叫 Dirty Region。

通过 TryGetNextFrame() 拿到的永远是一张完整的 2D 纹理。开启 Dirty Region 后，系统会通过其他字段告诉你哪些地方发生了变化，你可以选择是否使用这个信息进行优化。

HDR 兼容性

在创建 FramePool 时指定格式：

// SDR 格式（推荐，兼容性好）
DirectXPixelFormat::B8G8R8A8UIntNormalized

// HDR 格式
DirectXPixelFormat::R16G16B16A16Float

如果捕获 HDR 内容但指定 SDR 格式，WGC 会在内部进行格式转换，你拿到的帧永远是创建时指定的格式。

D3D11 Device 创建详解

D3D11CreateDevice 函数原型

HRESULT D3D11CreateDevice(
    IDXGIAdapter* pAdapter,         // 显卡适配器，nullptr = 默认
    D3D_DRIVER_TYPE DriverType,     // 驱动类型
    HMODULE Software,               // 软件光栅化 DLL，通常 nullptr
    UINT Flags,                     // 创建标志
    const D3D_FEATURE_LEVEL* pFeatureLevels, // Feature Level 列表
    UINT FeatureLevels,             // Feature Level 数量
    UINT SDKVersion,                // SDK 版本，固定 D3D11_SDK_VERSION
    ID3D11Device** ppDevice,        // 输出设备
    D3D_FEATURE_LEVEL* pFeatureLevel, // 输出实际 Feature Level
    ID3D11DeviceContext** ppImmediateContext // 输出上下文
);

驱动类型

枚举值	说明
D3D_DRIVER_TYPE_HARDWARE	使用 GPU 硬件加速（正常使用）
D3D_DRIVER_TYPE_WARP	CPU 模拟 GPU，无 GPU 时保证可用
D3D_DRIVER_TYPE_REFERENCE	官方参考驱动，调试用，极慢

创建标志

Flag	作用
D3D11_CREATE_DEVICE_BGRA_SUPPORT	支持 BGRA 格式，WGC 必须开启
D3D11_CREATE_DEVICE_VIDEO_SUPPORT	启用视频处理能力（颜色转换、缩放等）
D3D11_CREATE_DEVICE_DEBUG	启用 D3D 调试层

推荐组合：

auto flags = D3D11_CREATE_DEVICE_BGRA_SUPPORT
           | D3D11_CREATE_DEVICE_VIDEO_SUPPORT;

示例代码

winrt::com_ptr<ID3D11Device> CreateD3D11Device()
{
    winrt::com_ptr<ID3D11Device> device;
    UINT flags = D3D11_CREATE_DEVICE_BGRA_SUPPORT;

    // 优先使用硬件加速
    HRESULT hr = D3D11CreateDevice(
        nullptr,
        D3D_DRIVER_TYPE_HARDWARE,
        nullptr,
        flags,
        nullptr, 0,
        D3D11_SDK_VERSION,
        device.put(),
        nullptr, nullptr
    );

    // 回退到 WARP
    if (hr == DXGI_ERROR_UNSUPPORTED)
    {
        hr = D3D11CreateDevice(
            nullptr,
            D3D_DRIVER_TYPE_WARP,
            nullptr, flags,
            nullptr, 0,
            D3D11_SDK_VERSION,
            device.put(),
            nullptr, nullptr
        );
    }

    winrt::check_hresult(hr);
    return device;
}

GraphicsCapturePicker

GraphicsCapturePicker 是 Windows 提供的系统 UI 选择器，让用户选择要捕获的窗口或显示器。

类似于文件选择器，但它是窗口/屏幕选择器。

注意事项：

• 需要 UI 线程和窗口句柄
• 不适合纯后台库使用
• 可考虑自行实现窗口枚举和选择 UI

项目依赖配置

NuGet 包（packages.config）

<packages>
  <!-- C++ WinRT 支持 -->
  <package id="Microsoft.Windows.CppWinRT" version="2.0.240405.15" />

  <!-- 安全 C++ 工具库 (WIL) -->
  <package id="Microsoft.Windows.ImplementationLibrary" version="1.0.240803.1" />

  <!-- Windows SDK -->
  <package id="Microsoft.Windows.SDK.CPP" version="10.0.26100.1" />
  <package id="Microsoft.Windows.SDK.CPP.x64" version="10.0.26100.1" />
</packages>

必需的链接库

windowsapp.lib  // WinRT API 支持
d3d11.lib       // Direct3D 11
dxgi.lib        // DXGI

实际踩坑经验

1. 链接错误：无法解析的外部符号 SetRestrictedErrorInfo

原因： 缺少 WinRT 链接库

解决方案： 在附加依赖库中添加 windowsapp.lib

2. 预编译头注意事项

如果项目使用了预编译头（pch.h），确保：

• 所有 .cpp 文件在最前面 include pch.h
• 或者项目设置中正确配置了预编译头选项

3. 窗口大小变化处理

捕获过程中窗口大小改变时：

1. 旧的 FramePool 需要关闭
2. 使用新尺寸重新创建 FramePool
3. 重新创建 CaptureSession

4. 内存管理

• 每个帧用完后及时释放
• 使用 RAII 智能指针管理资源
• 避免在回调中分配大量内存

5. 线程安全

• Create() 方式的回调在 UI 线程
• CreateFreeThreaded() 回调在工作线程
• 注意多线程访问共享资源时的同步

参考资料

• 微软官方文档 - 屏幕捕获
• 官方示例 - ScreenCaptureforHWND
• Win32CaptureSample

---
