1 Regmap简介
Linux下大部分设备的驱动开发都是操作其内部寄存器，比如I2C/SPI设备的本质都是一样的，通过I2C/SPI接口读写芯片内部寄存器。芯片内部寄存器也是同样的道理，比如STM32MP157的PWM、TIM等外设初始化，最终都是要落到寄存器的设置上。Linux下使用i2c_transfer来读写I2C设备中的寄存器，SPI接口的话使用spi_write/spi_read等。I2C/SPI芯片又非常的多，因此Linux内核里面就会充斥了大量的i2c_transfer这类的冗余代码，再者，代码的复用性也会降低。比如icm20608这个芯片既支持I2C接口，也支持SPI接口。假设在产品设计阶段一开始将icm20608设计为SPI接口，但是后面发现SPI接口不够用，或者SOC的引脚不够用，我们需要将icm20608改为I2C接口。这个时候icm20608的驱动就要大改，需要将SPI接口函数换为I2C的，工作量比较大。
基于代码复用的原则，Linux内核引入了regmap模型，regmap将寄存器访问的共同逻辑抽象出来，驱动开发人员不需要再去纠结使用SPI或者I2C接口API函数，统一使用regmap API函数。这样的好处就是统一使用regmap，降低了代码冗余，提高了驱动的可以移植性。regmap模型的重点在于通过regmap模型提供的统一接口函数来访问器件的寄存器，SOC内部的寄存器也可以使用regmap接口函数来访问。
1.1 regmap优缺点
regmap是Linux内核为了减少慢速I/O在驱动上的冗余开销，提供了一种通用的接口来操作硬件寄存器。另外，regmap在驱动和硬件之间添加了cache，降低了低速I/O的操作次数，提高了访问效率，缺点是实时性会降低。
1.2 regmap使用场景
regmap的使用场景：
- 硬件寄存器操作，比如选用通过I2C/SPI接口来读写设备的内部寄存器，或者需要读写SOC内部的硬件寄存器；
- 提高代码复用性和驱动一致性，简化驱动开发过程；
- 减少底层I/O操作次数，提高访问效率。
2 Regmap驱动框架
2.1 regmap框架结构

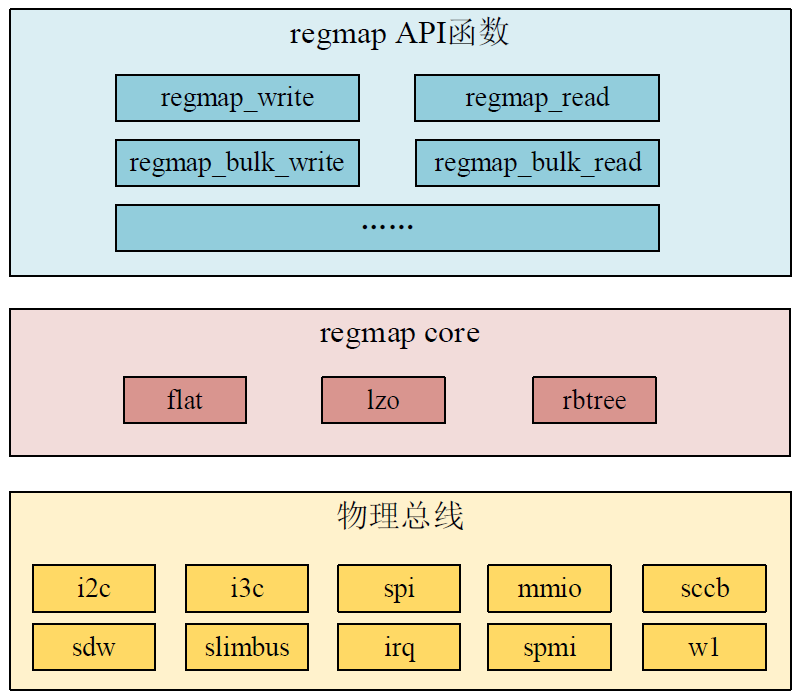

regmap驱动框架如下所示：
regmap框架分为三层：
- 底层物理总线：regmap就是对不同的物理总线进行封装，目前(5.4.31内核)regmap支持的物理总线有i2c、i3c、spi、mmio、sccb、sdw、slimbus、irq、spmi和w1；
- regmap核心层，用于实现regmap，不用关心具体实现；
- regmapAPI抽象层，regmap向驱动编写人员提供的API接口，驱动编写人员使用这些API接口来操作具体的芯片设备。
2.2 regmap结构体
Linux内核将regmap框架抽象为regmap结构体，这个结构体定义在文件drivers/base/regmap/internal.h中：
c
struct regmap {
union {
struct mutex mutex;
struct {
spinlock_t spinlock;
unsigned long spinlock_flags;
};
};
regmap_lock lock;
regmap_unlock unlock;
void *lock_arg; /* This is passed to lock/unlock functions */
gfp_t alloc_flags;
struct device *dev; /* Device we do I/O on */
void *work_buf; /* Scratch buffer used to format I/O */
struct regmap_format format; /* Buffer format */
const struct regmap_bus *bus;
void *bus_context;
const char *name;
bool async;
spinlock_t async_lock;
wait_queue_head_t async_waitq;
struct list_head async_list;
struct list_head async_free;
int async_ret;
#ifdef CONFIG_DEBUG_FS
bool debugfs_disable;
struct dentry *debugfs;
const char *debugfs_name;
unsigned int debugfs_reg_len;
unsigned int debugfs_val_len;
unsigned int debugfs_tot_len;
struct list_head debugfs_off_cache;
struct mutex cache_lock;
#endif
unsigned int max_register;
bool (*writeable_reg)(struct device *dev, unsigned int reg);
bool (*readable_reg)(struct device *dev, unsigned int reg);
bool (*volatile_reg)(struct device *dev, unsigned int reg);
bool (*precious_reg)(struct device *dev, unsigned int reg);
bool (*writeable_noinc_reg)(struct device *dev, unsigned int reg);
bool (*readable_noinc_reg)(struct device *dev, unsigned int reg);
const struct regmap_access_table *wr_table;
const struct regmap_access_table *rd_table;
const struct regmap_access_table *volatile_table;
const struct regmap_access_table *precious_table;
const struct regmap_access_table *wr_noinc_table;
const struct regmap_access_table *rd_noinc_table;
int (*reg_read)(void *context, unsigned int reg, unsigned int *val);
int (*reg_write)(void *context, unsigned int reg, unsigned int val);
int (*reg_update_bits)(void *context, unsigned int reg,
unsigned int mask, unsigned int val);
bool defer_caching;
unsigned long read_flag_mask;
unsigned long write_flag_mask;
/* number of bits to (left) shift the reg value when formatting*/
int reg_shift;
int reg_stride;
int reg_stride_order;
/* regcache specific members */
const struct regcache_ops *cache_ops;
enum regcache_type cache_type;
/* number of bytes in reg_defaults_raw */
unsigned int cache_size_raw;
/* number of bytes per word in reg_defaults_raw */
unsigned int cache_word_size;
/* number of entries in reg_defaults */
unsigned int num_reg_defaults;
/* number of entries in reg_defaults_raw */
unsigned int num_reg_defaults_raw;
/* if set, only the cache is modified not the HW */
bool cache_only;
/* if set, only the HW is modified not the cache */
bool cache_bypass;
/* if set, remember to free reg_defaults_raw */
bool cache_free;
struct reg_default *reg_defaults;
const void *reg_defaults_raw;
void *cache;
/* if set, the cache contains newer data than the HW */
bool cache_dirty;
/* if set, the HW registers are known to match map->reg_defaults */
bool no_sync_defaults;
struct reg_sequence *patch;
int patch_regs;
/* if set, converts bulk read to single read */
bool use_single_read;
/* if set, converts bulk write to single write */
bool use_single_write;
/* if set, the device supports multi write mode */
bool can_multi_write;
/* if set, raw reads/writes are limited to this size */
size_t max_raw_read;
size_t max_raw_write;
struct rb_root range_tree;
void *selector_work_buf; /* Scratch buffer used for selector */
struct hwspinlock *hwlock;
};其中42行-53行有很多的函数以及table，这些需要驱动编写人员根据实际情况选择性的初始化，regmap的初始化通过结构体regmap_config来完成。
2.3 regmap_config结构体
结构体定义在drivers/base/regmap/internal.h中：结构体内容如下：
c
struct regmap_config {
const char *name;
int reg_bits;
int reg_stride;
int pad_bits;
int val_bits;
bool (*writeable_reg)(struct device *dev, unsigned int reg);
bool (*readable_reg)(struct device *dev, unsigned int reg);
bool (*volatile_reg)(struct device *dev, unsigned int reg);
bool (*precious_reg)(struct device *dev, unsigned int reg);
bool (*writeable_noinc_reg)(struct device *dev, unsigned int reg);
bool (*readable_noinc_reg)(struct device *dev, unsigned int reg);
bool disable_locking;
regmap_lock lock;
regmap_unlock unlock;
void *lock_arg;
int (*reg_read)(void *context, unsigned int reg, unsigned int *val);
int (*reg_write)(void *context, unsigned int reg, unsigned int val);
bool fast_io;
unsigned int max_register;
const struct regmap_access_table *wr_table;
const struct regmap_access_table *rd_table;
const struct regmap_access_table *volatile_table;
const struct regmap_access_table *precious_table;
const struct regmap_access_table *wr_noinc_table;
const struct regmap_access_table *rd_noinc_table;
const struct reg_default *reg_defaults;
unsigned int num_reg_defaults;
enum regcache_type cache_type;
const void *reg_defaults_raw;
unsigned int num_reg_defaults_raw;
unsigned long read_flag_mask;
unsigned long write_flag_mask;
bool zero_flag_mask;
bool use_single_read;
bool use_single_write;
bool can_multi_write;
enum regmap_endian reg_format_endian;
enum regmap_endian val_format_endian;
const struct regmap_range_cfg *ranges;
unsigned int num_ranges;
bool use_hwlock;
unsigned int hwlock_id;
unsigned int hwlock_mode;
};regmap_config结构体分析：
- name：名字；
- reg_bits：寄存器地址位数，必填字段；
- reg_stride：寄存器地址步长；
- pad_bits：寄存器和值之间的填充位数；
- val_bits：寄存器值位数，必填字段；
- writeable_reg：可选的可写回调函数，寄存器可写的话此回调函数就会被调用并返回true；
- readable_reg：可选的可读回调函数，寄存器可读的话此回调函数就会被调用，并返回true；
- volatile_reg：可选的回调函数，当寄存器值不能缓存的时候此回调函数就会被调用，并返回true；
- precious_reg：当寄存器值不能被读出来的时候此回调函数会被调用，比如很多中断状态寄存器读清零，读这些寄存器就可以清除中断标志位，但是并没有读出这些寄存器内部的值；
- reg_read：可选的读操作回调函数，所有读寄存器的操作此回调函数就会执行；
- reg_write：可选的写操作回调函数，所有写寄存器的操作此回调函数就会执行；
- fast_io：快速I/O，使用spinlock替代mutex来提升锁性能；
- max_register：有效的最大寄存器地址，可选；
- wr_table：可写的地址范围，为regmap_access_table结构体类型；后面的rd_table、volatile_table、precious_table、wr_noinc_table和rd_noinc_table同理；
- reg_defaults：寄存器模式值，为reg_default结构体类型，此结构体有两个成员变量：reg和defreg是寄存器地址，def是默认值；
- num_reg_defaults：默认寄存器表中的元素个数；
- read_flag_mask：读标志掩码；
- write_flag_mask：写标志掩码。
3 Regmap API函数
3.1 regmap申请和初始化
regmap支持多种物理总线，比如I2C和SPI，需要根据所使用的接口来选择合适的regmap初始化函数。Linux内核提供了针对不同接口的regmap初始化函数，可自行查阅内核源码。在退出驱动的时候需要释放掉申请到的regmap，不管是什么接口，全部使用regmap_exit函数来释放regmap。一般在probe函数中初始化regmap_config，然后申请并初始化regmap。
c
///
/// \brief regmap_init_spi SPI接口初始化函数
/// \param spi 需要使用 regmap 的 spi_device
/// \param config regmap_config 结构体，需要程序编写人员初始化一个regmap_config实例，然后将其地址赋值给此参数
/// \return 申请到的并初始化完成 regmap
///
struct regmap * regmap_init_spi(struct spi_device *spi, const struct regmap_config *config);
///
/// \brief regmap_init_i2c IIC接口初始化函数
/// \param i2c 需要使用 regmap 的 i2c_client
/// \param config regmap_config 结构体，需要程序编写人员初始化一个regmap_config实例，然后将其地址赋值给此参数
/// \return 申请到的并初始化完成 regmap
///
struct regmap * regmap_init_i2c(struct i2c_client *i2c, const struct regmap_config *config);
///
/// \brief regmap_exit 释放 regmap
/// \param map 需要释放的 regmap
///
void regmap_exit(struct regmap *map);3.2 regmap设备访问API函数
不管是I2C还是SPI等接口，还是SOC内部的寄存器，对于寄存器的操作就两种：读和写。regmap提供了最核心的两个读写操作：regmap_read和regmap_write。这两个函数分别用来读/写寄存器。函数原型如下所示：
c
///
/// \brief regmap_read 读取寄存器的值
/// \param map 要操作的regmap
/// \param reg 要读的寄存器
/// \param val 读到的寄存器值
/// \return 0，读取成功；其他值，读取失败
///
int regmap_read(struct regmap *map, unsigned int reg, unsigned int *val);
///
/// \brief regmap_write 向寄存器中写入值
/// \param map 要操作的regmap
/// \param reg 要写的寄存器
/// \param val 要写的寄存器值
/// \return 0，写成功；其他值，写失败
///
int regmap_write(struct regmap *map, unsigned int reg, unsigned int val);3.3 regmap其他API函数
在regmap_read和regmap_write的基础上还衍生出了其他一些regmap的API函数：
c
///
/// \brief regmap_update_bits 修改寄存器指定的bit
/// \param map 要操作的 regmap
/// \param reg 要操作的寄存器
/// \param mask 掩码，需要更新的位必须在掩码中设置为1
/// \param val 需要更新的值
/// \return 0，写成功；其他值，写失败
///
int regmap_update_bits (struct regmap *map, unsigned int reg, unsigned int mask, unsigned int val);比如要将寄存器的bit1和bit2置1，那么mask应该设置为0X00000011，此时val的bit1和bit2应该设置为1，也就是0Xxxxxxx11。如果要清除寄存器的bit4和bit7，那么mask应该设置为0X10010000val的bit4和bit7设置为0，也就是0X0xx0xxxx。
c
///
/// \brief regmap_bulk_read 读取多个寄存器的值
/// \param map 要操作的regmap
/// \param reg 要读取的第一个寄存器
/// \param val 读取到的数据缓冲区
/// \param val_count 要读取的寄存器数量
/// \return 0，读成功；其他值，读失败
///
int regmap_bulk_read(struct regmap *map, unsigned int reg, void *val, size_t val_count);
///
/// \brief regmap_bulk_write 往多个寄存器中写值
/// \param map 要操作的regmap
/// \param reg 要写的第一个寄存器
/// \param val 要写的寄存器数据缓冲区
/// \param val_count 要写的寄存器数量
/// \return 0，写成功；其他值，写失败
///
int regmap_bulk_write(struct regmap *map, unsigned int reg, const void *val, size_t val_count);4 Regmap应用实例
4.1 修改设备树
基于STM32MP1的icm20608来验证regmap子系统，因此设备树不需要修改。
4.2 驱动程序
c
#ifndef ICM20608_H
#define ICM20608_H
#define ICM20608G_ID 0XAF /* ID值 */
#define ICM20608D_ID 0XAE /* ID值 */
/* ICM20608寄存器
*复位后所有寄存器地址都为0，除了
*Register 107(0X6B) Power Management 1 = 0x40
*Register 117(0X75) WHO_AM_I = 0xAF或0xAE
*/
/* 陀螺仪和加速度自测(出产时设置，用于与用户的自检输出值比较） */
#define ICM20_SELF_TEST_X_GYRO 0x00
#define ICM20_SELF_TEST_Y_GYRO 0x01
#define ICM20_SELF_TEST_Z_GYRO 0x02
#define ICM20_SELF_TEST_X_ACCEL 0x0D
#define ICM20_SELF_TEST_Y_ACCEL 0x0E
#define ICM20_SELF_TEST_Z_ACCEL 0x0F
/* 陀螺仪静态偏移 */
#define ICM20_XG_OFFS_USRH 0x13
#define ICM20_XG_OFFS_USRL 0x14
#define ICM20_YG_OFFS_USRH 0x15
#define ICM20_YG_OFFS_USRL 0x16
#define ICM20_ZG_OFFS_USRH 0x17
#define ICM20_ZG_OFFS_USRL 0x18
#define ICM20_SMPLRT_DIV 0x19
#define ICM20_CONFIG 0x1A
#define ICM20_GYRO_CONFIG 0x1B
#define ICM20_ACCEL_CONFIG 0x1C
#define ICM20_ACCEL_CONFIG2 0x1D
#define ICM20_LP_MODE_CFG 0x1E
#define ICM20_ACCEL_WOM_THR 0x1F
#define ICM20_FIFO_EN 0x23
#define ICM20_FSYNC_INT 0x36
#define ICM20_INT_PIN_CFG 0x37
#define ICM20_INT_ENABLE 0x38
#define ICM20_INT_STATUS 0x3A
/* 加速度输出 */
#define ICM20_ACCEL_XOUT_H 0x3B
#define ICM20_ACCEL_XOUT_L 0x3C
#define ICM20_ACCEL_YOUT_H 0x3D
#define ICM20_ACCEL_YOUT_L 0x3E
#define ICM20_ACCEL_ZOUT_H 0x3F
#define ICM20_ACCEL_ZOUT_L 0x40
/* 温度输出 */
#define ICM20_TEMP_OUT_H 0x41
#define ICM20_TEMP_OUT_L 0x42
/* 陀螺仪输出 */
#define ICM20_GYRO_XOUT_H 0x43
#define ICM20_GYRO_XOUT_L 0x44
#define ICM20_GYRO_YOUT_H 0x45
#define ICM20_GYRO_YOUT_L 0x46
#define ICM20_GYRO_ZOUT_H 0x47
#define ICM20_GYRO_ZOUT_L 0x48
#define ICM20_SIGNAL_PATH_RESET 0x68
#define ICM20_ACCEL_INTEL_CTRL 0x69
#define ICM20_USER_CTRL 0x6A
#define ICM20_PWR_MGMT_1 0x6B
#define ICM20_PWR_MGMT_2 0x6C
#define ICM20_FIFO_COUNTH 0x72
#define ICM20_FIFO_COUNTL 0x73
#define ICM20_FIFO_R_W 0x74
#define ICM20_WHO_AM_I 0x75
/* 加速度静态偏移 */
#define ICM20_XA_OFFSET_H 0x77
#define ICM20_XA_OFFSET_L 0x78
#define ICM20_YA_OFFSET_H 0x7A
#define ICM20_YA_OFFSET_L 0x7B
#define ICM20_ZA_OFFSET_H 0x7D
#define ICM20_ZA_OFFSET_L 0x7E
#endif
c
#include <linux/spi/spi.h>
#include <linux/kernel.h>
#include <linux/module.h>
#include <linux/init.h>
#include <linux/delay.h>
#include <linux/ide.h>
#include <linux/errno.h>
#include <linux/platform_device.h>
#include "icm20608reg.h"
#include <linux/gpio.h>
#include <linux/device.h>
#include <asm/uaccess.h>
#include <linux/cdev.h>
#include <linux/regmap.h>
#define ICM20608_CNT 1
#define ICM20608_NAME "icm20608"
struct icm20608_dev {
struct spi_device *spi; /* spi设备 */
dev_t devid; /* 设备号 */
struct cdev cdev; /* cdev */
struct class *class; /* 类 */
struct device *device; /* 设备 */
struct device_node *nd; /* 设备节点 */
signed int gyro_x_adc; /* 陀螺仪X轴原始值 */
signed int gyro_y_adc; /* 陀螺仪Y轴原始值 */
signed int gyro_z_adc; /* 陀螺仪Z轴原始值 */
signed int accel_x_adc; /* 加速度计X轴原始值 */
signed int accel_y_adc; /* 加速度计Y轴原始值 */
signed int accel_z_adc; /* 加速度计Z轴原始值 */
signed int temp_adc; /* 温度原始值 */
struct regmap *regmap; /* regmap */
struct regmap_config regmap_config;
};
/*
* @description : 读取icm20608指定寄存器值，读取一个寄存器
* @param - dev: icm20608设备
* @param - reg: 要读取的寄存器
* @return : 读取到的寄存器值
*/
static unsigned char icm20608_read_onereg(struct icm20608_dev *dev, u8 reg)
{
u8 ret;
unsigned int data;
ret = regmap_read(dev->regmap, reg, &data);
return (u8)data;
}
/*
* @description : 向icm20608指定寄存器写入指定的值，写一个寄存器
* @param - dev: icm20608设备
* @param - reg: 要写的寄存器
* @param - data: 要写入的值
* @return : 无
*/
static void icm20608_write_onereg(struct icm20608_dev *dev, u8 reg, u8 value)
{
regmap_write(dev->regmap, reg, value);
}
/*
* @description : 读取ICM20608的数据，读取原始数据，包括三轴陀螺仪、
* : 三轴加速度计和内部温度。
* @param - dev : ICM20608设备
* @return : 无。
*/
void icm20608_readdata(struct icm20608_dev *dev)
{
u8 ret;
unsigned char data[14];
ret = regmap_bulk_read(dev->regmap, ICM20_ACCEL_XOUT_H, data, 14);
dev->accel_x_adc = (signed short)((data[0] << 8) | data[1]);
dev->accel_y_adc = (signed short)((data[2] << 8) | data[3]);
dev->accel_z_adc = (signed short)((data[4] << 8) | data[5]);
dev->temp_adc = (signed short)((data[6] << 8) | data[7]);
dev->gyro_x_adc = (signed short)((data[8] << 8) | data[9]);
dev->gyro_y_adc = (signed short)((data[10] << 8) | data[11]);
dev->gyro_z_adc = (signed short)((data[12] << 8) | data[13]);
}
/*
* @description : 打开设备
* @param - inode : 传递给驱动的inode
* @param - filp : 设备文件，file结构体有个叫做pr似有ate_data的成员变量
* 一般在open的时候将private_data似有向设备结构体。
* @return : 0 成功;其他 失败
*/
static int icm20608_open(struct inode *inode, struct file *filp)
{
return 0;
}
/*
* @description : 从设备读取数据
* @param - filp : 要打开的设备文件(文件描述符)
* @param - buf : 返回给用户空间的数据缓冲区
* @param - cnt : 要读取的数据长度
* @param - offt : 相对于文件首地址的偏移
* @return : 读取的字节数，如果为负值，表示读取失败
*/
static ssize_t icm20608_read(struct file *filp, char __user *buf, size_t cnt, loff_t *off)
{
signed int data[7];
long err = 0;
struct cdev *cdev = filp->f_path.dentry->d_inode->i_cdev;
struct icm20608_dev *dev = container_of(cdev, struct icm20608_dev, cdev);
icm20608_readdata(dev);
data[0] = dev->gyro_x_adc;
data[1] = dev->gyro_y_adc;
data[2] = dev->gyro_z_adc;
data[3] = dev->accel_x_adc;
data[4] = dev->accel_y_adc;
data[5] = dev->accel_z_adc;
data[6] = dev->temp_adc;
err = copy_to_user(buf, data, sizeof(data));
return 0;
}
/*
* @description : 关闭/释放设备
* @param - filp : 要关闭的设备文件(文件描述符)
* @return : 0 成功;其他 失败
*/
static int icm20608_release(struct inode *inode, struct file *filp)
{
return 0;
}
/* icm20608操作函数 */
static const struct file_operations icm20608_ops = {
.owner = THIS_MODULE,
.open = icm20608_open,
.read = icm20608_read,
.release = icm20608_release,
};
/*
* ICM20608内部寄存器初始化函数
* @param - spi : 要操作的设备
* @return : 无
*/
void icm20608_reginit(struct icm20608_dev *dev)
{
u8 value = 0;
icm20608_write_onereg(dev, ICM20_PWR_MGMT_1, 0x80);
mdelay(50);
icm20608_write_onereg(dev, ICM20_PWR_MGMT_1, 0x01);
mdelay(50);
value = icm20608_read_onereg(dev, ICM20_WHO_AM_I);
printk("ICM20608 ID = %#X\r\n", value);
icm20608_write_onereg(dev, ICM20_SMPLRT_DIV, 0x00); /* 输出速率是内部采样率 */
icm20608_write_onereg(dev, ICM20_GYRO_CONFIG, 0x18); /* 陀螺仪±2000dps量程 */
icm20608_write_onereg(dev, ICM20_ACCEL_CONFIG, 0x18); /* 加速度计±16G量程 */
icm20608_write_onereg(dev, ICM20_CONFIG, 0x04); /* 陀螺仪低通滤波BW=20Hz */
icm20608_write_onereg(dev, ICM20_ACCEL_CONFIG2, 0x04); /* 加速度计低通滤波BW=21.2Hz */
icm20608_write_onereg(dev, ICM20_PWR_MGMT_2, 0x00); /* 打开加速度计和陀螺仪所有轴 */
icm20608_write_onereg(dev, ICM20_LP_MODE_CFG, 0x00); /* 关闭低功耗 */
icm20608_write_onereg(dev, ICM20_FIFO_EN, 0x00); /* 关闭FIFO */
}
/*
* @description : spi驱动的probe函数，当驱动与
* 设备匹配以后此函数就会执行
* @param - spi : spi设备
*
*/
static int icm20608_probe(struct spi_device *spi)
{
int ret;
struct icm20608_dev *icm20608dev;
/* 分配icm20608dev对象的空间 */
icm20608dev = devm_kzalloc(&spi->dev, sizeof(*icm20608dev), GFP_KERNEL);
if(!icm20608dev)
return -ENOMEM;
/* 初始化regmap_config设置 */
icm20608dev->regmap_config.reg_bits = 8; /* 寄存器长度8bit */
icm20608dev->regmap_config.val_bits = 8; /* 值长度8bit */
icm20608dev->regmap_config.read_flag_mask = 0x80; /* 读掩码设置为0X80，ICM20608使用SPI接口读的时候寄存器最高位应该为1 */
/* 初始化IIC接口的regmap */
icm20608dev->regmap = regmap_init_spi(spi, &icm20608dev->regmap_config);
if (IS_ERR(icm20608dev->regmap)) {
return PTR_ERR(icm20608dev->regmap);
}
/* 注册字符设备驱动 */
/* 1、创建设备号 */
ret = alloc_chrdev_region(&icm20608dev->devid, 0, ICM20608_CNT, ICM20608_NAME);
if(ret < 0) {
pr_err("%s Couldn't alloc_chrdev_region, ret=%d\r\n", ICM20608_NAME, ret);
goto del_regmap;
}
/* 2、初始化cdev */
icm20608dev->cdev.owner = THIS_MODULE;
cdev_init(&icm20608dev->cdev, &icm20608_ops);
/* 3、添加一个cdev */
ret = cdev_add(&icm20608dev->cdev, icm20608dev->devid, ICM20608_CNT);
if(ret < 0) {
goto del_unregister;
}
/* 4、创建类 */
icm20608dev->class = class_create(THIS_MODULE, ICM20608_NAME);
if (IS_ERR(icm20608dev->class)) {
goto del_cdev;
}
/* 5、创建设备 */
icm20608dev->device = device_create(icm20608dev->class, NULL, icm20608dev->devid, NULL, ICM20608_NAME);
if (IS_ERR(icm20608dev->device)) {
goto destroy_class;
}
icm20608dev->spi = spi;
/*初始化spi_device */
spi->mode = SPI_MODE_0; /*MODE0，CPOL=0，CPHA=0*/
spi_setup(spi);
/* 初始化ICM20608内部寄存器 */
icm20608_reginit(icm20608dev);
/* 保存icm20608dev结构体 */
spi_set_drvdata(spi, icm20608dev);
return 0;
destroy_class:
device_destroy(icm20608dev->class, icm20608dev->devid);
del_cdev:
cdev_del(&icm20608dev->cdev);
del_unregister:
unregister_chrdev_region(icm20608dev->devid, ICM20608_CNT);
del_regmap:
regmap_exit(icm20608dev->regmap);
return -EIO;
}
/*
* @description : spi驱动的remove函数，移除spi驱动的时候此函数会执行
* @param - spi : spi设备
* @return : 0，成功;其他负值,失败
*/
static int icm20608_remove(struct spi_device *spi)
{
struct icm20608_dev *icm20608dev = spi_get_drvdata(spi);
/* 注销字符设备驱动 */
/* 1、删除cdev */
cdev_del(&icm20608dev->cdev);
/* 2、注销设备号 */
unregister_chrdev_region(icm20608dev->devid, ICM20608_CNT);
/* 3、注销设备 */
device_destroy(icm20608dev->class, icm20608dev->devid);
/* 4、注销类 */
class_destroy(icm20608dev->class);
/* 5、删除regmap */
regmap_exit(icm20608dev->regmap);
return 0;
}
/* 传统匹配方式ID列表 */
static const struct spi_device_id icm20608_id[] = {
{"alientek,icm20608", 0},
{}
};
/* 设备树匹配列表 */
static const struct of_device_id icm20608_of_match[] = {
{ .compatible = "alientek,icm20608" },
{ /* Sentinel */ }
};
/* SPI驱动结构体 */
static struct spi_driver icm20608_driver = {
.probe = icm20608_probe,
.remove = icm20608_remove,
.driver = {
.owner = THIS_MODULE,
.name = "icm20608",
.of_match_table = icm20608_of_match,
},
.id_table = icm20608_id,
};
/*
* @description : 驱动入口函数
* @param : 无
* @return : 无
*/
static int __init icm20608_init(void)
{
return spi_register_driver(&icm20608_driver);
}
/*
* @description : 驱动出口函数
* @param : 无
* @return : 无
*/
static void __exit icm20608_exit(void)
{
spi_unregister_driver(&icm20608_driver);
}
module_init(icm20608_init);
module_exit(icm20608_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("da");
MODULE_INFO(intree, "Y");4.3 用户侧验证程序
c
#include "stdio.h"
#include "unistd.h"
#include "sys/types.h"
#include "sys/stat.h"
#include "sys/ioctl.h"
#include "fcntl.h"
#include "stdlib.h"
#include "string.h"
#include <poll.h>
#include <sys/select.h>
#include <sys/time.h>
#include <signal.h>
#include <fcntl.h>
/*
* @description : main主程序
* @param - argc : argv数组元素个数
* @param - argv : 具体参数
* @return : 0 成功;其他 失败
*/
int main(int argc, char *argv[])
{
int fd;
char *filename;
signed int databuf[7];
unsigned char data[14];
signed int gyro_x_adc, gyro_y_adc, gyro_z_adc;
signed int accel_x_adc, accel_y_adc, accel_z_adc;
signed int temp_adc;
float gyro_x_act, gyro_y_act, gyro_z_act;
float accel_x_act, accel_y_act, accel_z_act;
float temp_act;
int ret = 0;
if (argc != 2) {
printf("Error Usage!\r\n");
return -1;
}
filename = argv[1];
fd = open(filename, O_RDWR);
if(fd < 0) {
printf("can't open file %s\r\n", filename);
return -1;
}
while (1) {
ret = read(fd, databuf, sizeof(databuf));
if(ret == 0) { /* 数据读取成功 */
gyro_x_adc = databuf[0];
gyro_y_adc = databuf[1];
gyro_z_adc = databuf[2];
accel_x_adc = databuf[3];
accel_y_adc = databuf[4];
accel_z_adc = databuf[5];
temp_adc = databuf[6];
/* 计算实际值 */
gyro_x_act = (float)(gyro_x_adc) / 16.4;
gyro_y_act = (float)(gyro_y_adc) / 16.4;
gyro_z_act = (float)(gyro_z_adc) / 16.4;
accel_x_act = (float)(accel_x_adc) / 2048;
accel_y_act = (float)(accel_y_adc) / 2048;
accel_z_act = (float)(accel_z_adc) / 2048;
temp_act = ((float)(temp_adc) - 25 ) / 326.8 + 25;
printf("\r\n原始值:\r\n");
printf("gx = %d, gy = %d, gz = %d\r\n", gyro_x_adc, gyro_y_adc, gyro_z_adc);
printf("ax = %d, ay = %d, az = %d\r\n", accel_x_adc, accel_y_adc, accel_z_adc);
printf("temp = %d\r\n", temp_adc);
printf("实际值:");
printf("act gx = %.2f°/S, act gy = %.2f°/S, act gz = %.2f°/S\r\n", gyro_x_act, gyro_y_act, gyro_z_act);
printf("act ax = %.2fg, act ay = %.2fg, act az = %.2fg\r\n", accel_x_act, accel_y_act, accel_z_act);
printf("act temp = %.2f°C\r\n", temp_act);
}
usleep(100000); /*100ms */
}
close(fd); /* 关闭文件 */
return 0;
}
