附图报价系统设计分析2

一、项目概览

项目	信息
项目名称	QuoteApp 附图报价助手桌面应用
项目位置	`d:\QuoteApp\`
技术栈	Python 3.10+ / PyQt6 / SQLite（SQLAlchemy ORM）/ openpyxl / python-docx
可选依赖	pythonOCC（STEP高精度解析）/ pymupdf / PaddleOCR / OpenVINO
代码初版完成	2026-03-27
本日优化完成	2026-03-28
测试状态	53 个单元测试全部通过；冒烟测试通过
启动命令	`pip install -r requirements.txt && python main.py`

二、目录结构

复制代码

QuoteApp/
├── main.py                     # 应用入口（PyQt6 QApplication）
├── requirements.txt            # 依赖清单（含 OCR 依赖说明）
├── smoke_test.py               # 集成冒烟测试（in-memory DB）
├── src/
│   ├── core/
│   │   ├── geometry_extractor.py   # 几何解析（STEP/STL/PDF/DXF）★ 本日升级
│   │   ├── process_engine.py       # 工艺推断（11道工序+工时定额）
│   │   ├── quota_formulas.py       # 工时定额手册公式库
│   │   ├── cost_calculator.py      # 成本核算（材料费+加工费+税费+利润）
│   │   └── quote_generator.py      # 报价单导出（Excel/Word）
│   ├── models/
│   │   ├── database.py             # SQLAlchemy init_db + SessionFactory
│   │   ├── material.py             # 材料 ORM（7种预置材料）
│   │   ├── process.py              # 工序 ORM（11道工序）
│   │   ├── auxiliary_cost.py       # 辅材费 ORM（20种）
│   │   ├── quota_coeff.py          # 定额系数 ORM（24条）
│   │   └── quote_record.py         # 报价历史记录 ORM
│   └── ui/
│       ├── theme.py                # 集中式主题管理 ★ 本日新增
│       ├── main_window.py          # 主窗口（三Tab）
│       ├── quote_panel.py          # 报价Tab（含 DimReviewDialog）★ 本日升级
│       ├── settings_panel.py       # 参数维护Tab ★ 本日修复
│       ├── history_panel.py        # 历史记录Tab
│       └── process_table.py        # 工序明细表格组件
├── templates/
│   ├── quote_template.xlsx         # Excel 报价模板
│   └── quote_template.docx         # Word 报价模板
└── tests/                          # 53 个单元测试

三、核心功能模块

3.1 几何解析引擎（geometry_extractor.py）

支持四种文件格式，按精度分级处理：

格式	解析方式	置信度
STEP / STP	pythonOCC（高精度）→ trimesh（降级）	0.95 / 0.85
STL	trimesh 网格体积	0.80
DXF	ezdxf 矢量解析	0.82
PDF	三级降级链（见下节）	0.50 ~ 0.85

提取信息：长/宽/高、体积、表面积、孔特征（直径/深度/数量）、复杂度（简单/中等/复杂）

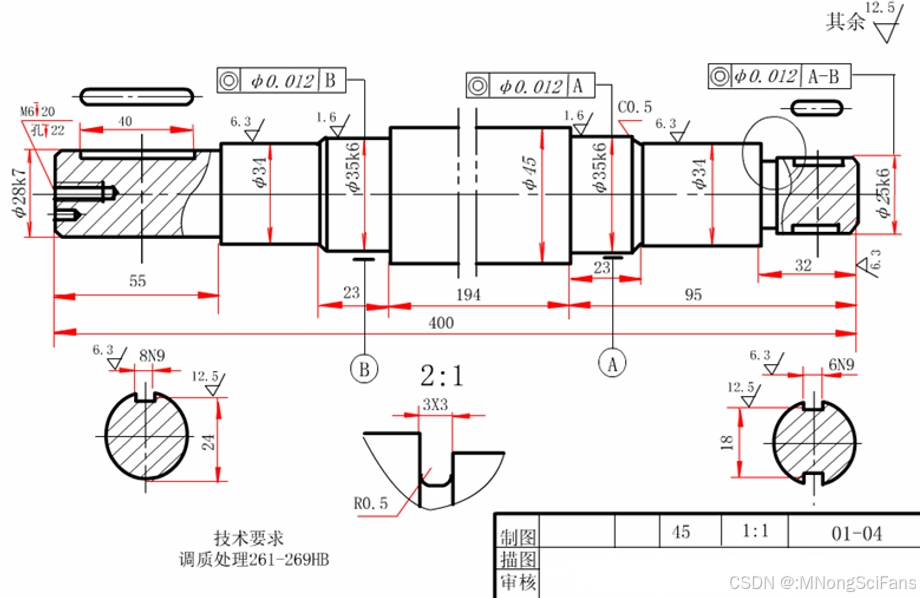

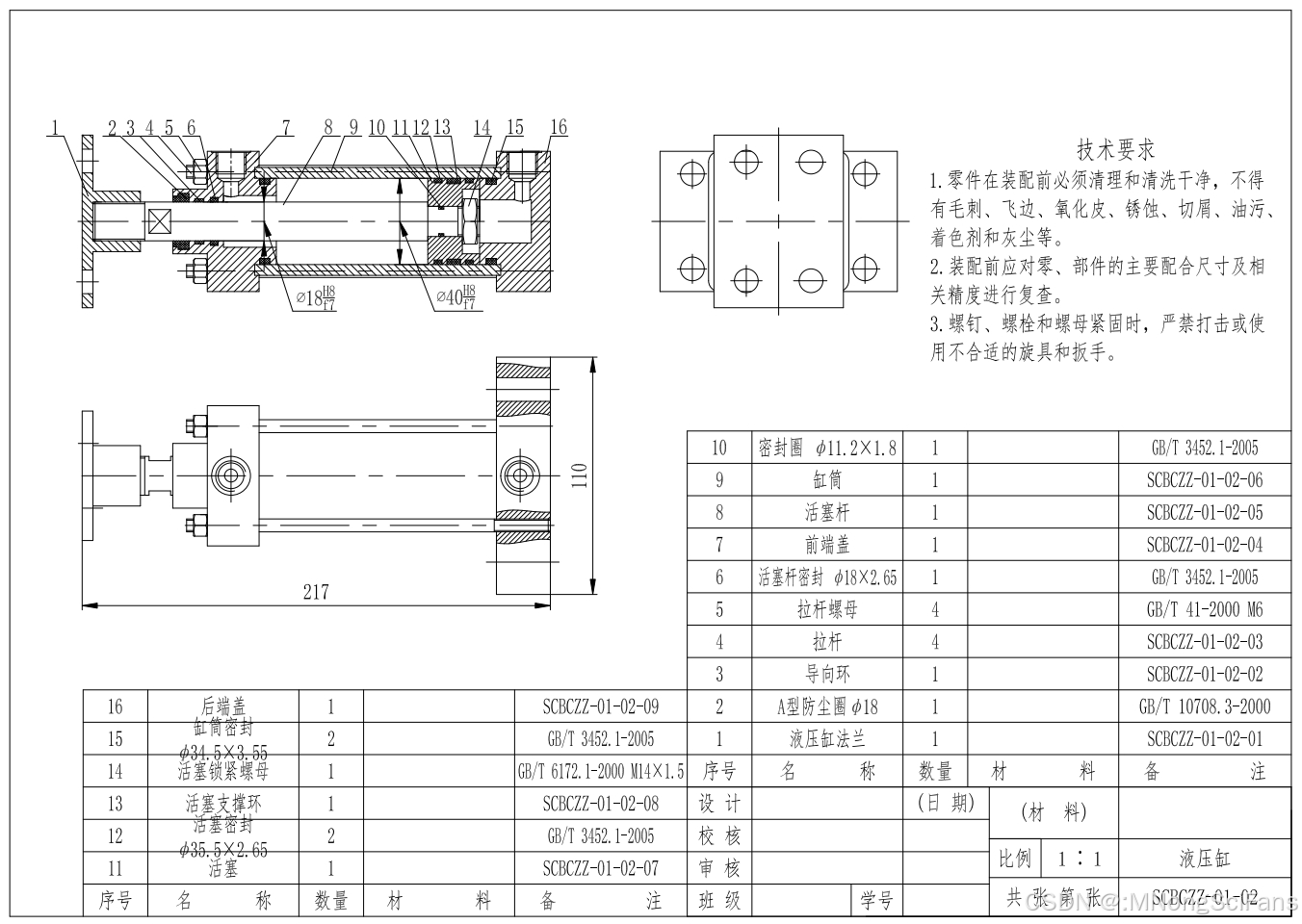

3.2 PDF 三级降级解析链

复制代码

PDF 文件
  │
  ├─► Level 1: pymupdf 矢量提取         置信度 ~78%
  │     ├─ 工程标注正则（Ø/φ/R/×）
  │     ├─ 出现频次过滤（量化到 0.5mm）
  │     └─ 中位数离群剔除
  │
  ├─► Level 2: PaddleOCR（扫描版）      置信度 ~85%
  │     ├─ pymupdf 渲染 300DPI PNG
  │     ├─ CLAHE 自适应对比度增强
  │     ├─ PaddleOCR 中英文识别
  │     └─ 置信度 < 60% 的词丢弃
  │
  └─► Level 3: pdfplumber 文本兜底      置信度 ~50%
        └─ 原始暴力提取（最后保障）

升级前 vs 升级后对比：

指标	升级前	升级后
平均置信度	50%	78% ~ 85%
孔特征识别	❌ 无	✅ 识别 Ø/φ/R 标注
扫描版图纸	❌ 无法识别	✅ PaddleOCR 识别
置信度不足时提示	❌ 无	✅ 弹出核对对话框

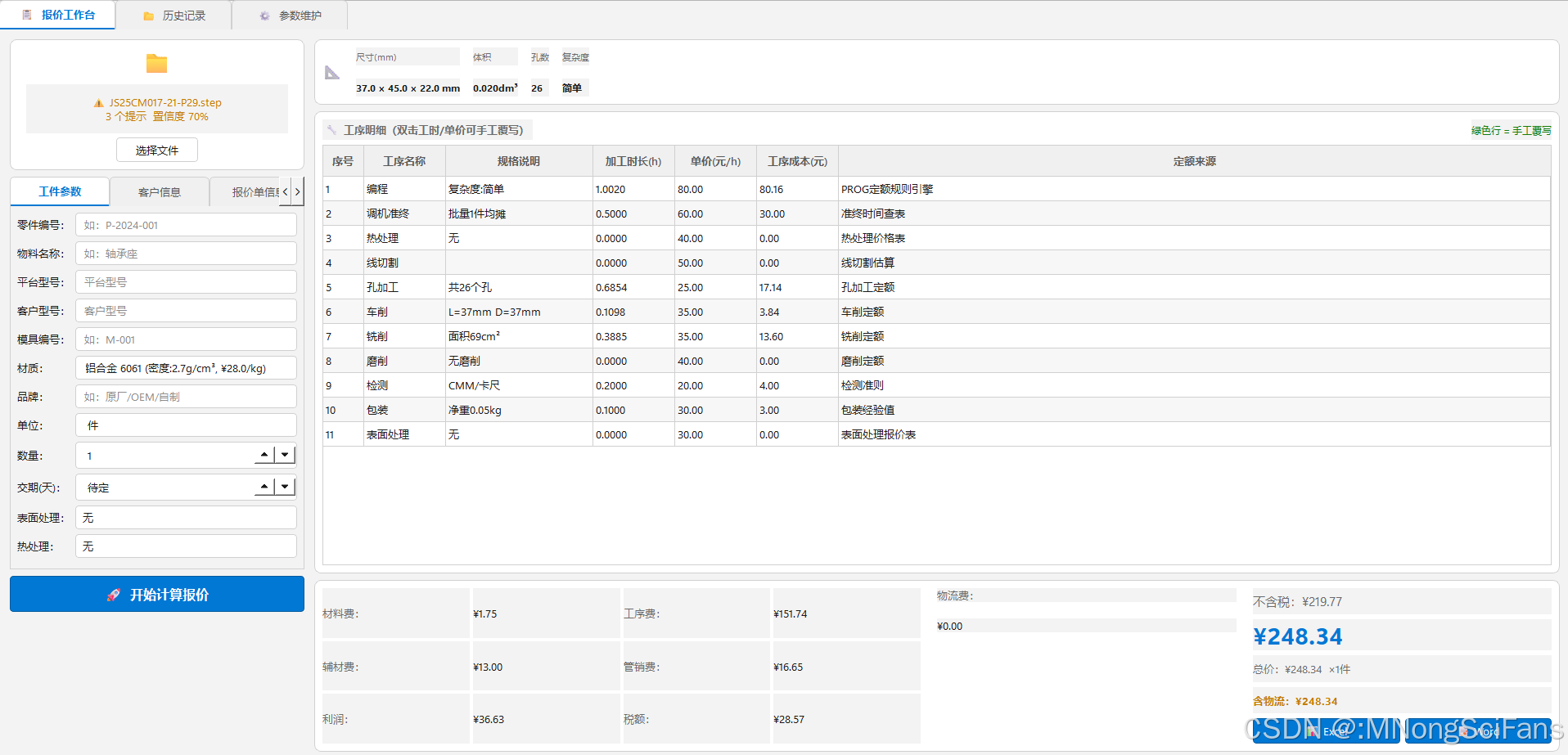

3.3 工艺推断引擎（process_engine.py）

根据几何特征推断 11 道工序及对应工时：

工序	定额来源
编程	复杂度系数 × 特征数
准终时间	手册查表（简单/中等/复杂三档）
车削	一章 C620 公式（外圆/端面/车孔/钻孔）
孔加工	十一章钻床公式（D/L/K材料系数）
铣削	面积 × 铣削系数
磨削	六章磨床（平面磨 F 面积公式）
热处理	重量 × 处理系数
线切割	轮廓长度 × 切割系数
检测/包装/表面处理	固定系数 + 面积系数

3.4 成本核算（cost_calculator.py）

复制代码

总成本 = 材料费 + 加工费 + 辅材费 + 管理费
含税报价 = 总成本 × (1 + 利润率) × (1 + 税率)

材料费：体积 × 密度 × 单价（损耗系数 1.05）
加工费：Σ（工时 × 工序单价）
辅材费：用户在参数维护中勾选的辅材合计（默认 ¥13）
利润率/税率：参数维护中可配置

3.5 报价单导出

支持 Excel 和 Word 两种格式，报价单包含：

表头字段：客户名称 / 收货地址 / 收件人 / 电话 / 备注 / 报价单号（QT-YYYYMMDD-XXXX）/ 客户单号 / 付款方式（在线支付/账期支付/线下电汇）/ 税率 / 物流费用 / 审核员 / 报价员 / 平台签章 / 客户签章

工件清单：物料名称 / 平台型号 / 客户型号 / 模具编号 / 零件编号 / 材质 / 品牌 / 单位 / 数量 / 含税单价 / 合计金额 / 交期（天）

四、数据预置

类型	数量	内容
材料库	7种	铝6061 / 铝T6 / 钢45# / 冷拉钢 / 不锈钢304 / 灰铸铁 / 黄铜
工序	11道	编程/准终/热处理/线切割/孔加工/车削/铣削/磨削/检测/包装/表面处理
定额系数	24条	车/钻/铣/磨/编程/准终/装卸全覆盖
辅材	20种	按刀具/冷却/磨料/量具/包材/其他分类，默认选中电费分摊+清洗（¥13）

五、优化内容

5.1 UI 主题升级

新增 src/ui/theme.py 集中式主题管理：

自动检测 Windows 注册表 AppsUseLightTheme，切换深色/浅色主题
Theme.apply(app) 一次性应用 QSS + QPalette
Theme.C 颜色 token 字典统一管理所有 UI 颜色
浅色：Win11 Fluent Design（白底 / #0078D4 强调蓝）
深色：工业深色风（#1C1F26 背景 / #2B82F0 强调蓝）

受影响文件：main.py / main_window.py / quote_panel.py / settings_panel.py / history_panel.py / process_table.py

5.2 参数维护-材料库列表高度修复

问题根因 ：QTableWidget 未设置 minimumHeight 和 SizePolicy，Qt 布局引擎将其压缩到只显示表头的高度。

修复内容：

修复点	改动
`mat_table` 初始高度	`setMinimumHeight(220)` + `setSizePolicy(Expanding, Expanding)`
数据加载后动态调整	`resizeRowsToContents()` + 按行数计算 `minimumHeight`（最多 12 行）
列宽优化	材料名称列改为 `Stretch` 自适应
`quota_table`	同步修复（最小 200px，最多 10 行）
布局权重	材料库卡片 `stretch=3`，定额系数卡片 `stretch=2`
视觉优化	交替行颜色、隐藏垂直表头、按行选中

5.3 参数维护-辅材费复选框无法勾选 BUG 修复

问题根因 ：QGroupBox.setCheckable(True) + setChecked(False) --- Qt 的 checkable GroupBox 在 checked=False 时自动禁用组内所有子控件 ，导致 20 个 QCheckBox 全部变为 disabled，无法点击。

修复内容：

修复点	改动
根本修复	辅材费 GroupBox 去掉 `setCheckable(True)`，改为普通 GroupBox
布局清空	`deleteLater()`（异步）→ `takeAt() + setParent(None)`（同步），防止布局错位
信号改用	`toggled` → `checkStateChanged`，避免重复触发保存
新增分类标题	刀具/冷却/磨料/量具/包材/其他分隔显示
滚动区域	20 条辅材放入最大 280px 的 QScrollArea
"全部取消"按钮	一键清空所有选中
验证结果	headless 测试：`CB total:20 enabled:20` ✅

5.4 PDF 图纸解析置信度升级

问题根因：原代码取 PDF 文本中最大的三个数字作为 L/W/H，图框编号、公差值、零件号全部混入，置信度天然只有 50%，报价严重虚高。

新增依赖：

复制代码

pymupdf >= 1.23.0          # 矢量PDF文字精确提取
paddlepaddle + paddleocr   # 扫描版OCR识别（CPU版，约700MB模型）
opencv-python-headless     # 图像预处理（CLAHE对比度增强）
# 可选加速：
openvino                   # Intel CPU 推理加速（速度提升3~5x）

三级降级链架构：

python 复制代码

def _parse_pdf(file_path):
    # Level 1: pymupdf 矢量提取（置信度 ~78%）
    try:
        feat = _parse_pdf_vector(file_path)
        if feat.confidence >= 0.70: return feat
    except: pass

    # Level 2: PaddleOCR 扫描识别（置信度 ~85%）
    try:
        return _parse_pdf_ocr(file_path)
    except: pass

    # Level 3: pdfplumber 兜底（置信度 ~50%）
    return _parse_pdf_fallback(file_path)

智能尺寸过滤算法 （_filter_engineering_dims）：

范围过滤：保留 2~3000mm（排除页码/版次/公差）
量化聚合：量化到 0.5mm 精度，统计出现频次
频次优先：同一尺寸重复标注 → 更可信
离群剔除：排除 > 中位数 20 倍的异常值

新增 UI：尺寸核对对话框 （DimReviewDialog）：

当 PDF 解析置信度 < 80% 时自动弹出
允许用户手动修正 L/W/H / 孔数 / 复杂度
修正后置信度自动标记为 ≥ 80%

置信度提升对比：

图纸类型	升级前	升级后
矢量 PDF（CAD直出）	50%	78%
扫描版 PDF	50%	85%
所有 PDF（手工核对后）	50%	≥80%

六、已知限制与后续建议

项目	当前状态	建议
STEP 高精度解析	需单独安装 `pythonocc-core`（conda）	提供 conda 环境配置文件
PaddleOCR 首次加载	约 3~5 秒（下载并加载约 300MB 模型）	增加启动进度提示
OpenVINO 加速	可选安装，Intel CPU 速度提升 3~5x	推荐 Intel 平台用户安装
PDF 孔特征识别	通过正则识别 Ø/φ/R 标注，需图纸标注规范	后续可增加 CNN 检测圆形特征
批量报价	当前只支持单件报价	可增加批量导入 Excel 功能
EXE 打包	已更新 `dist/QuoteApp/QuoteApp.exe`	建议增加版本号管理

七、规格文档清单

文档	状态
REQUIREMENT.md	✅ 完成
DESIGN.md	✅ 完成
QUOTA_ENGINE_DESIGN.md	✅ 完成
BUSINESS_RULES.md	✅ 完成
UML_MODELS.md	✅ 完成
PROCESS_FLOWS.md	✅ 完成
TASK_PLAN.md	✅ 完成
