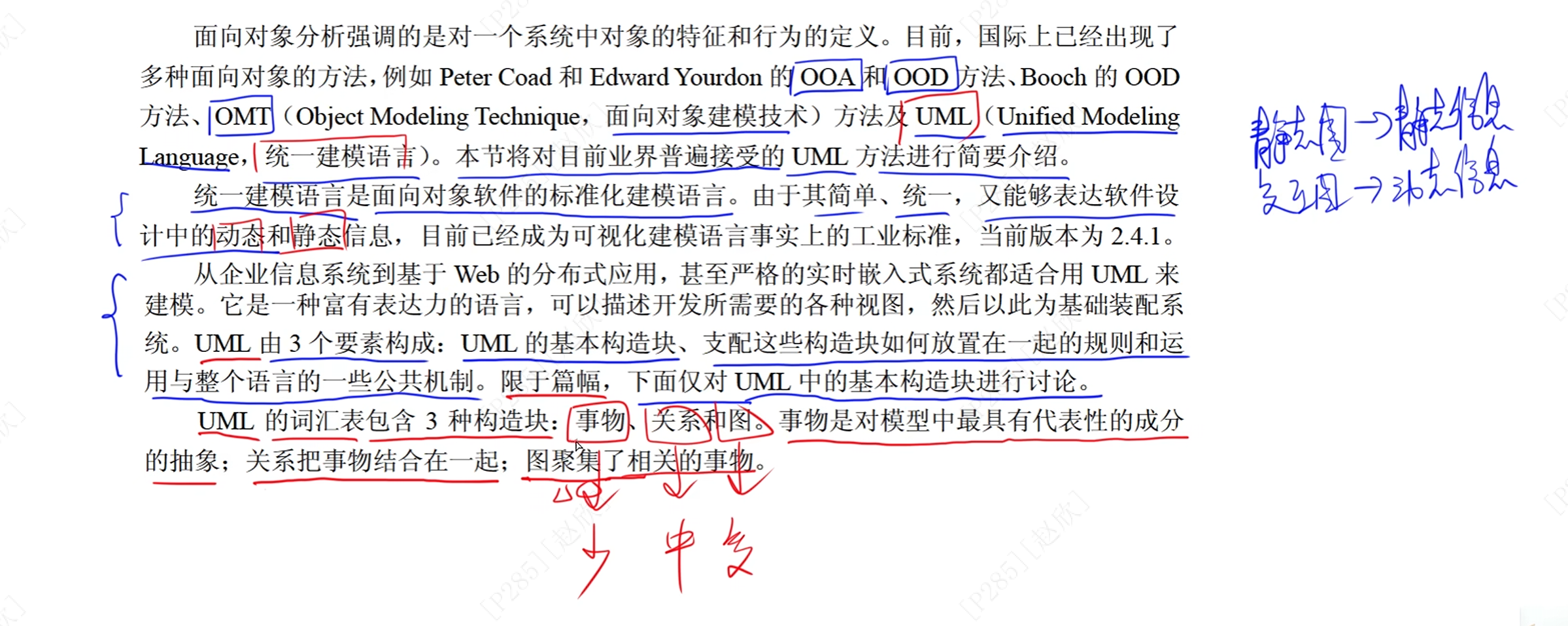

1、UML概念
2、事物
结构事物是模型的静态部分

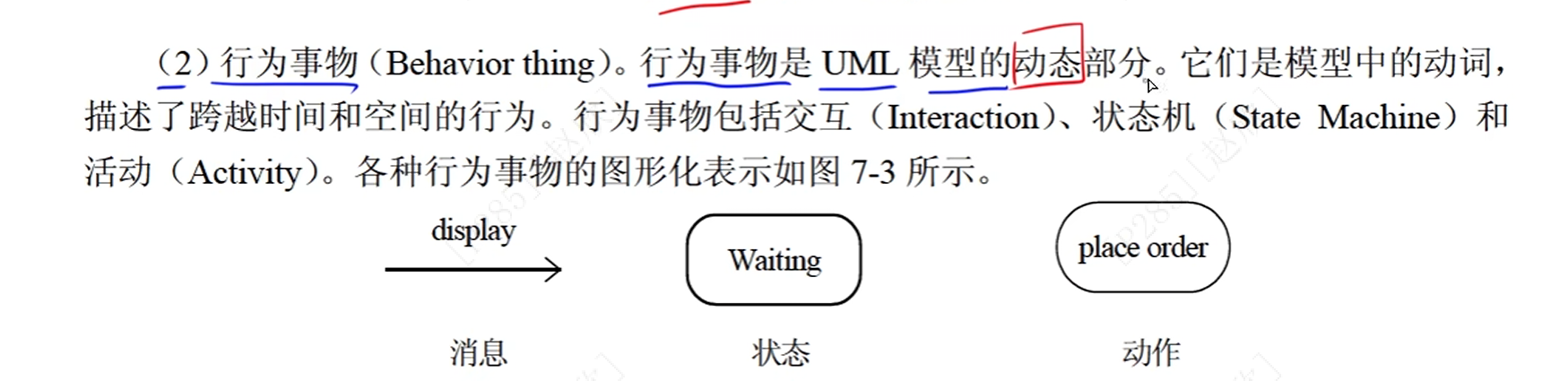

行为事物是模型的动态部分

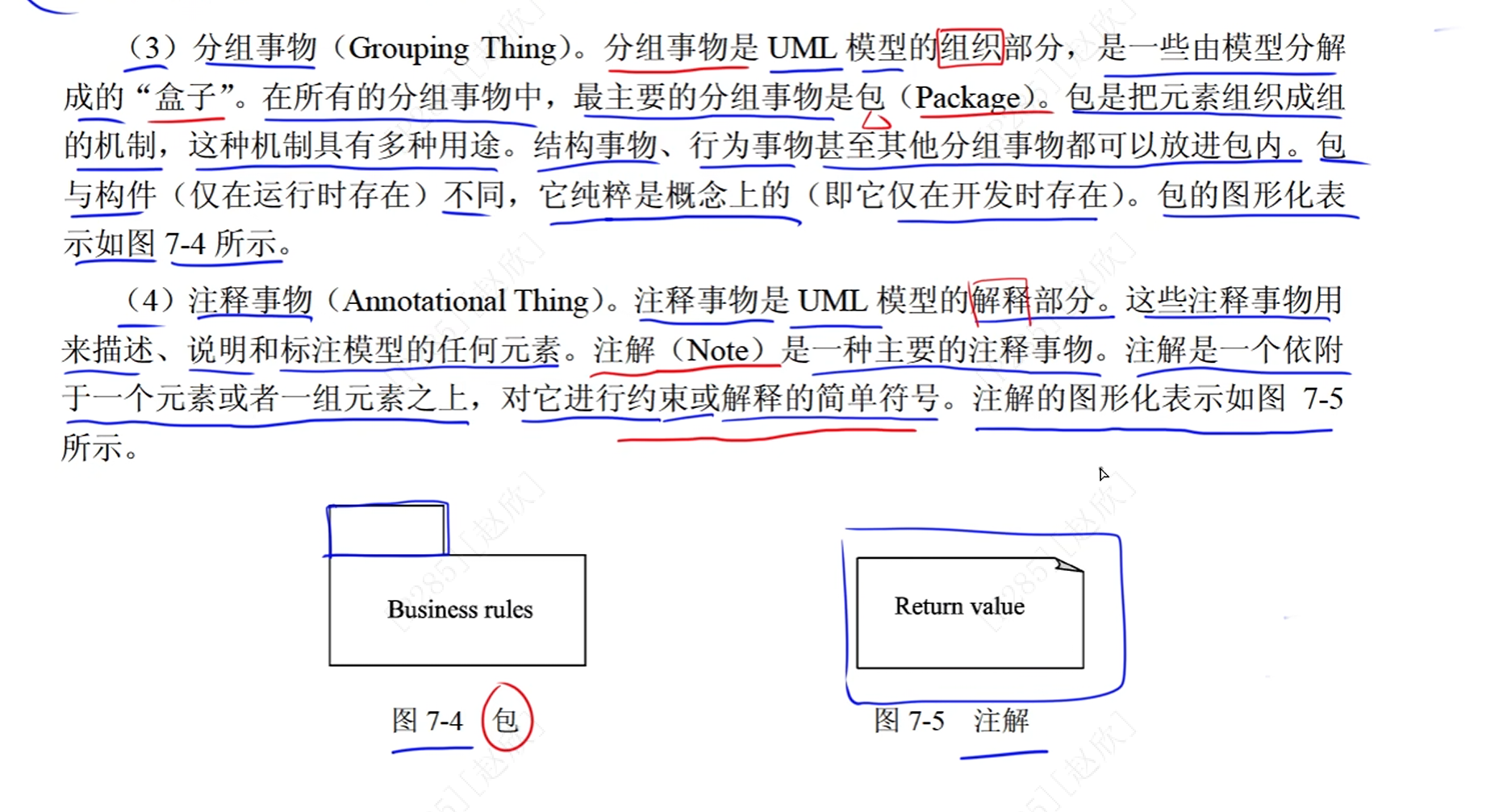

注解图形在右上角折了一个小角

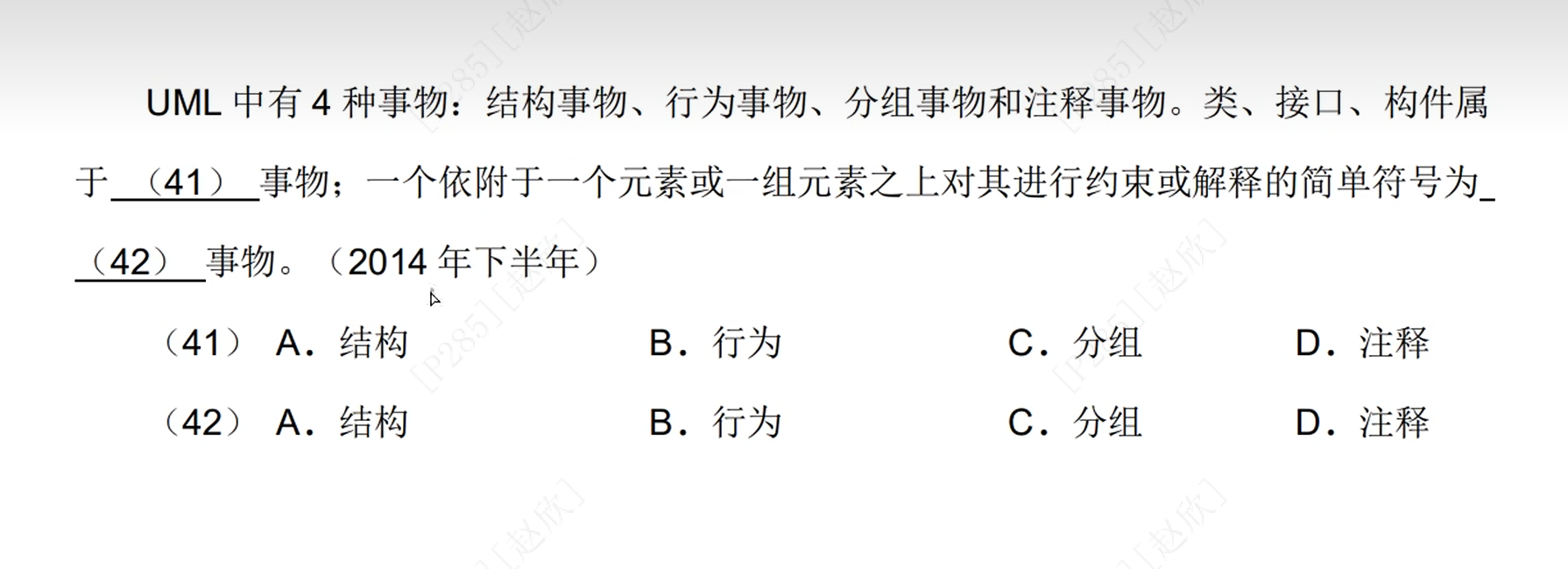

例题：
A D
3、关系

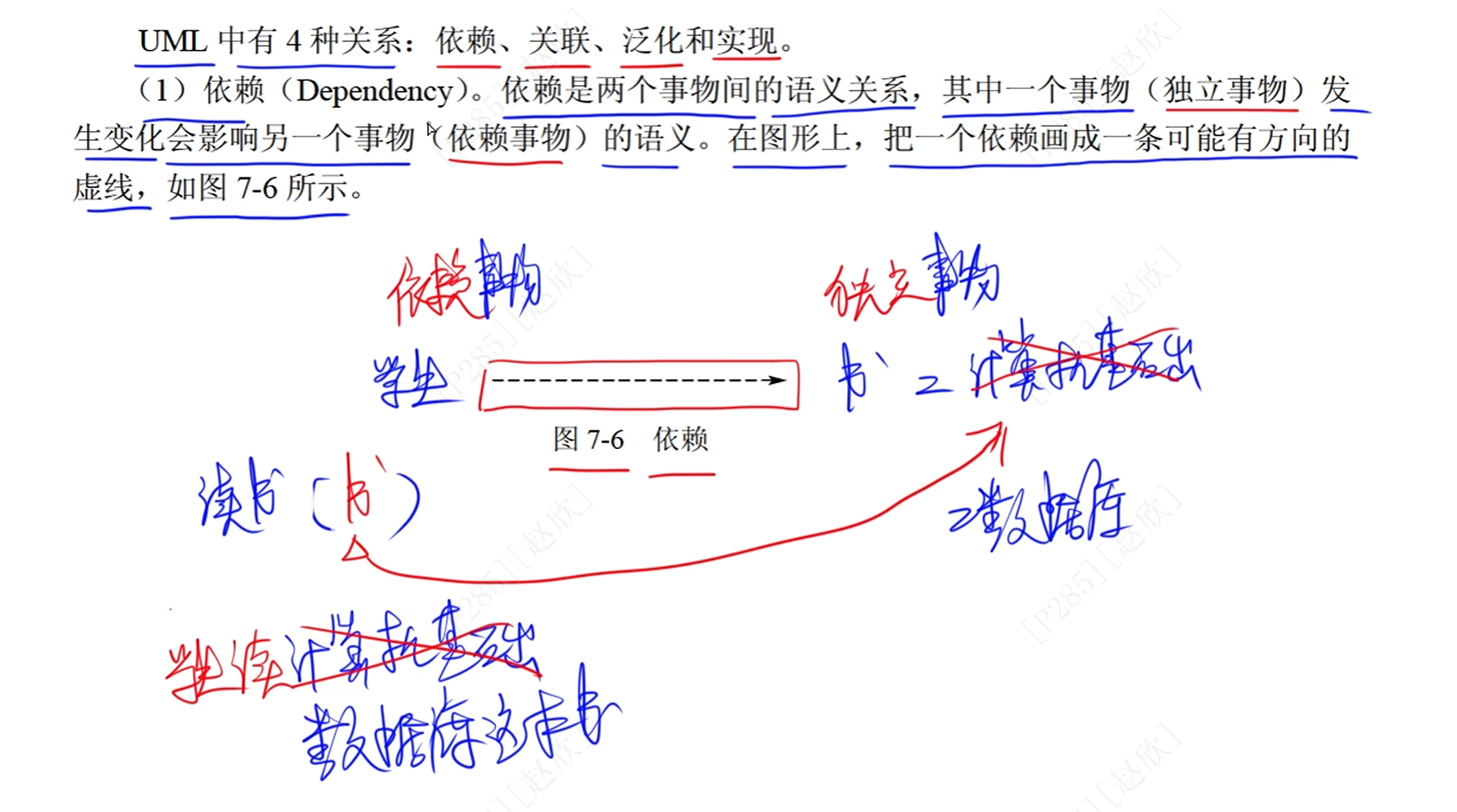

（1）依赖
依赖关系，箭头指向的是依赖对象
独立对象类似于自变量，依赖对象类似于因变量！

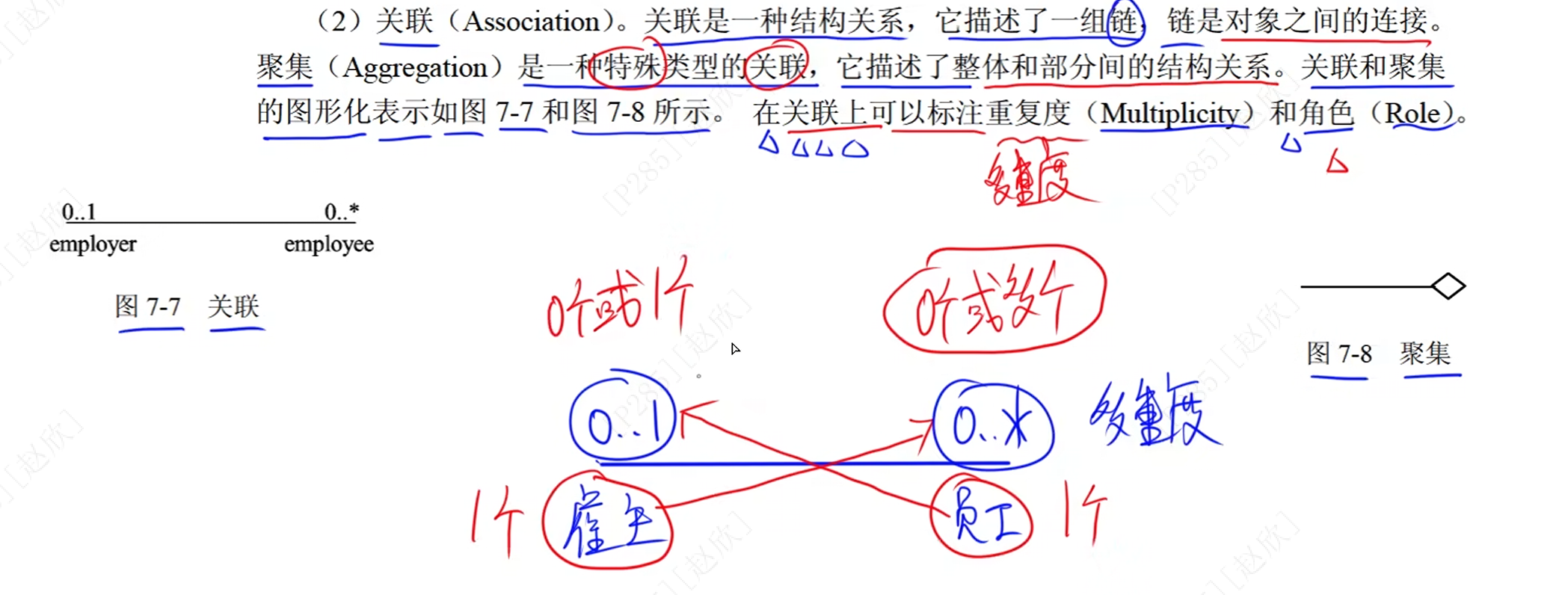

（2）关联
关联：类似于数据库中一对一、一对多、多对多的比较

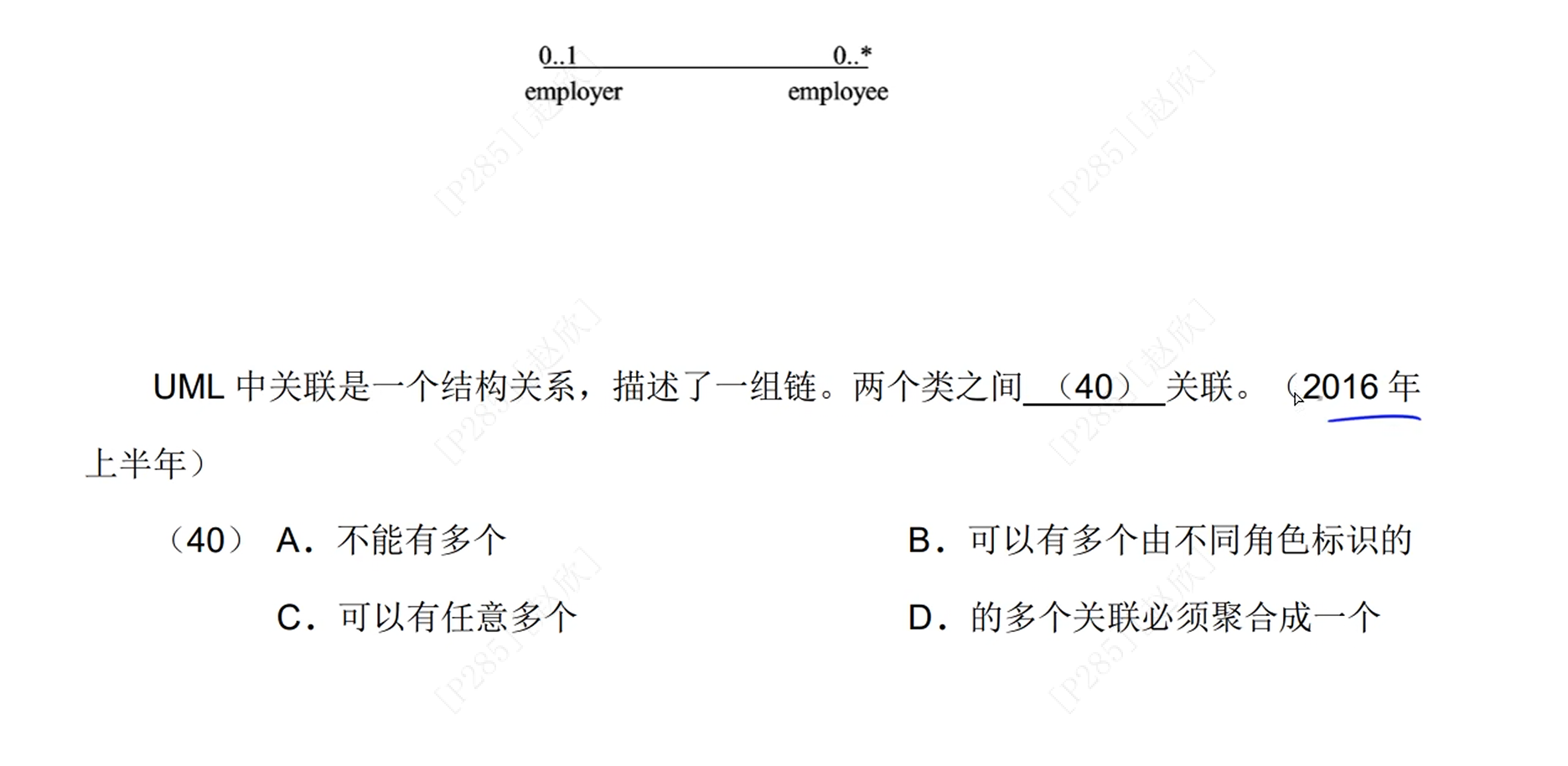

0..1：0个或1个 0..*:表示0个或多个
1个雇主对应0个或多个员工；一个员工对应0个或1个雇主

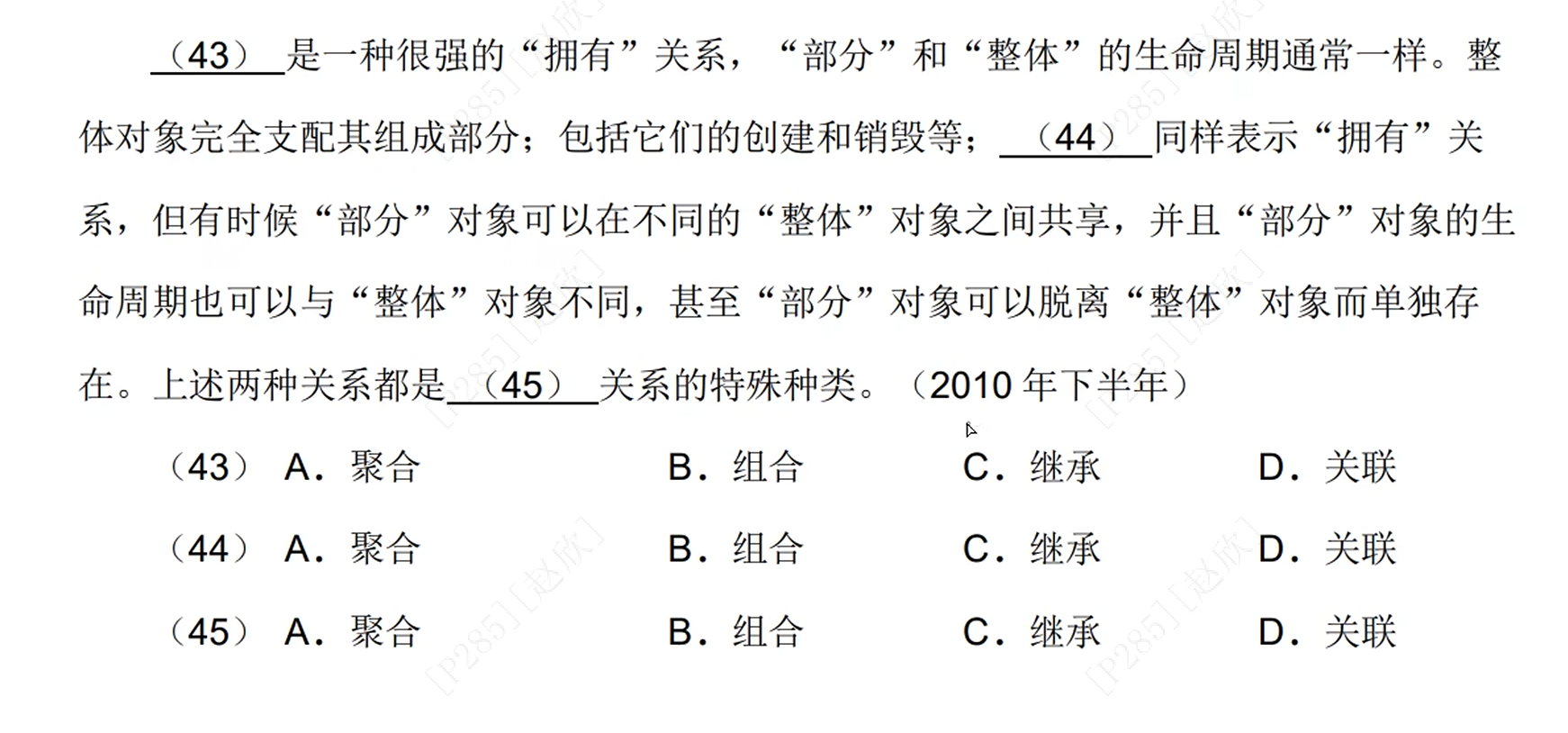

聚集：菱形那边是整体

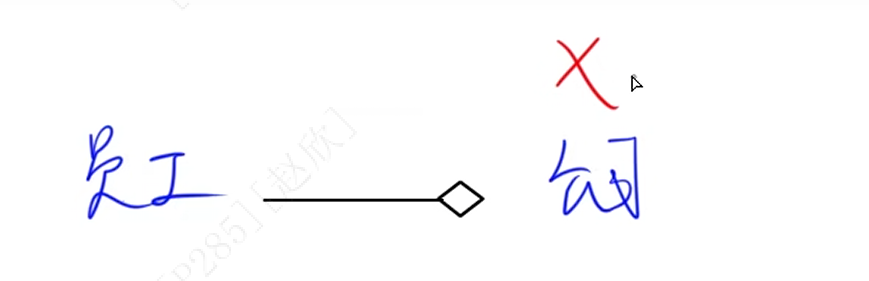

聚合：整体和部分的生命周期不一定一致，假设公司倒闭了，员工依然是存在的（关键点在整体消失了，部分是否存在？存在 聚合）

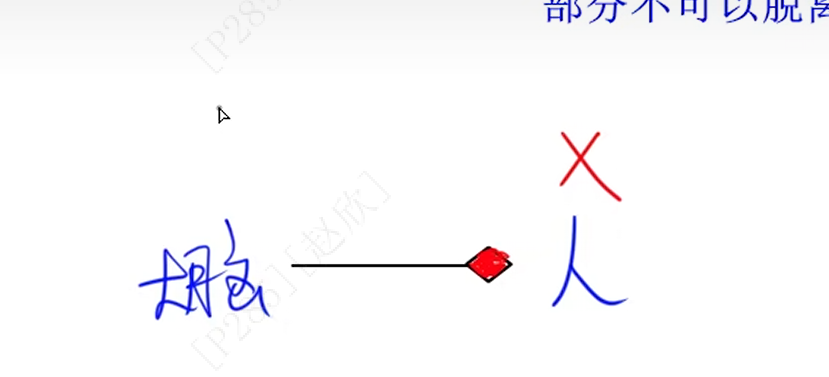

组合：整体与部分的生命周期一致
菱形是实心的！

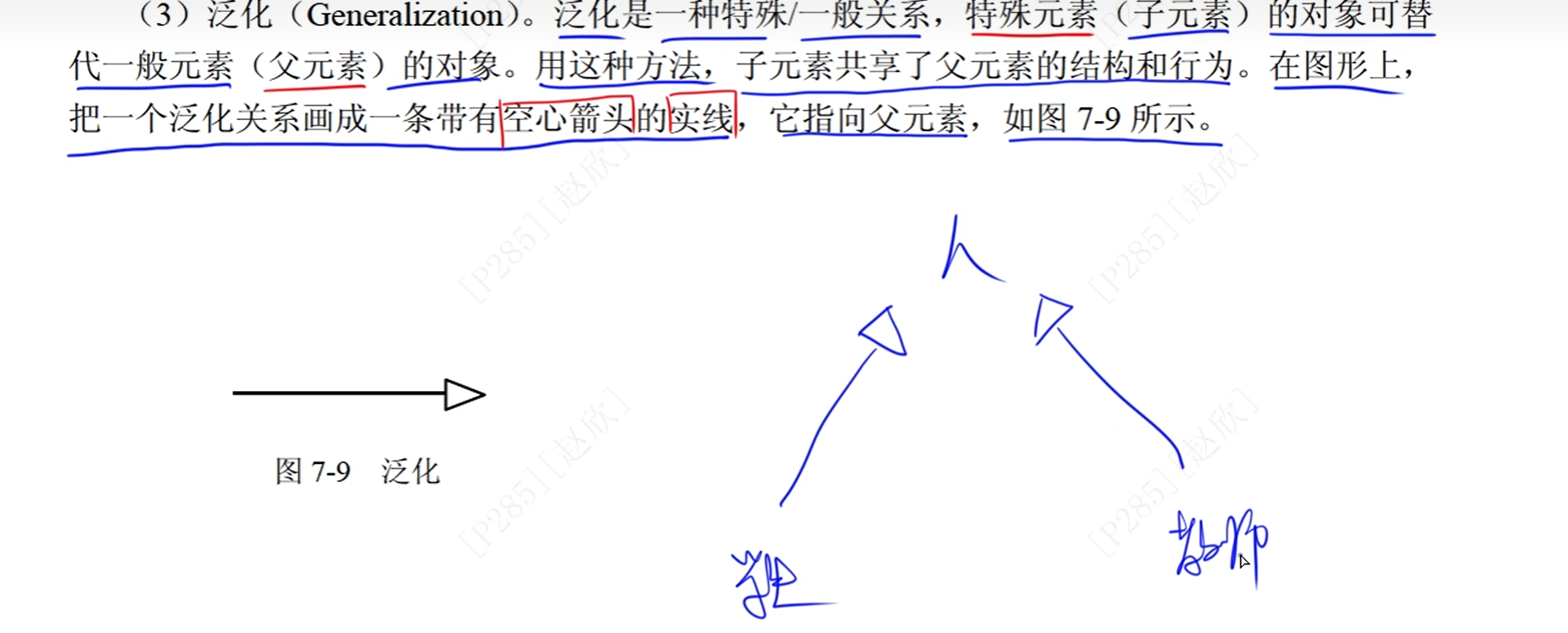

（3）泛化
箭头指向的是父类

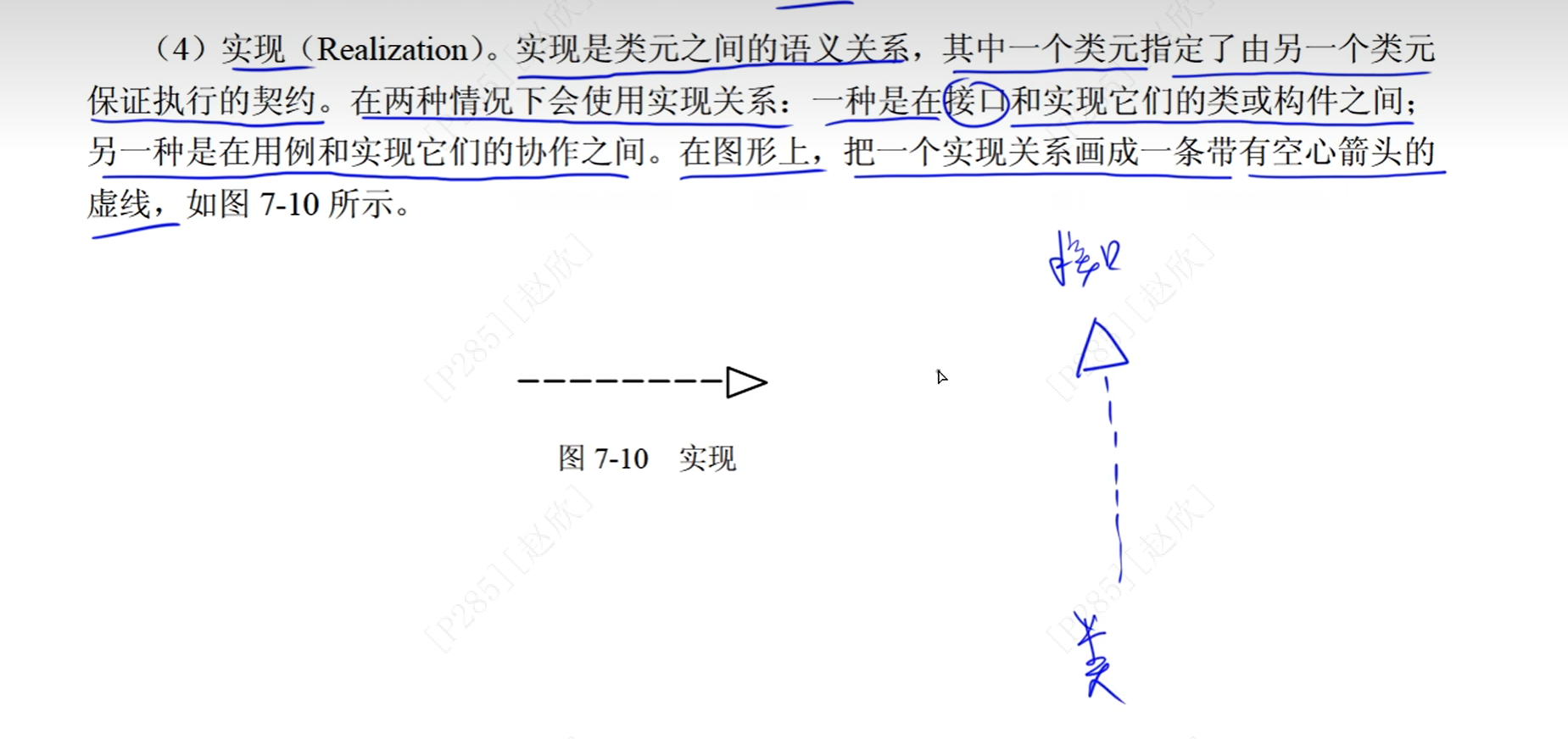

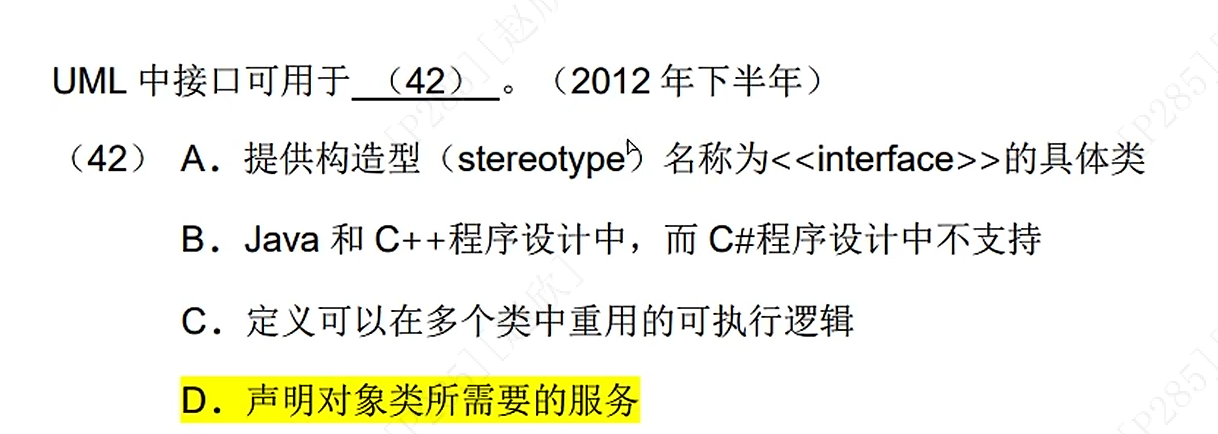

（4）实现
有一个具体的类去实现这个接口

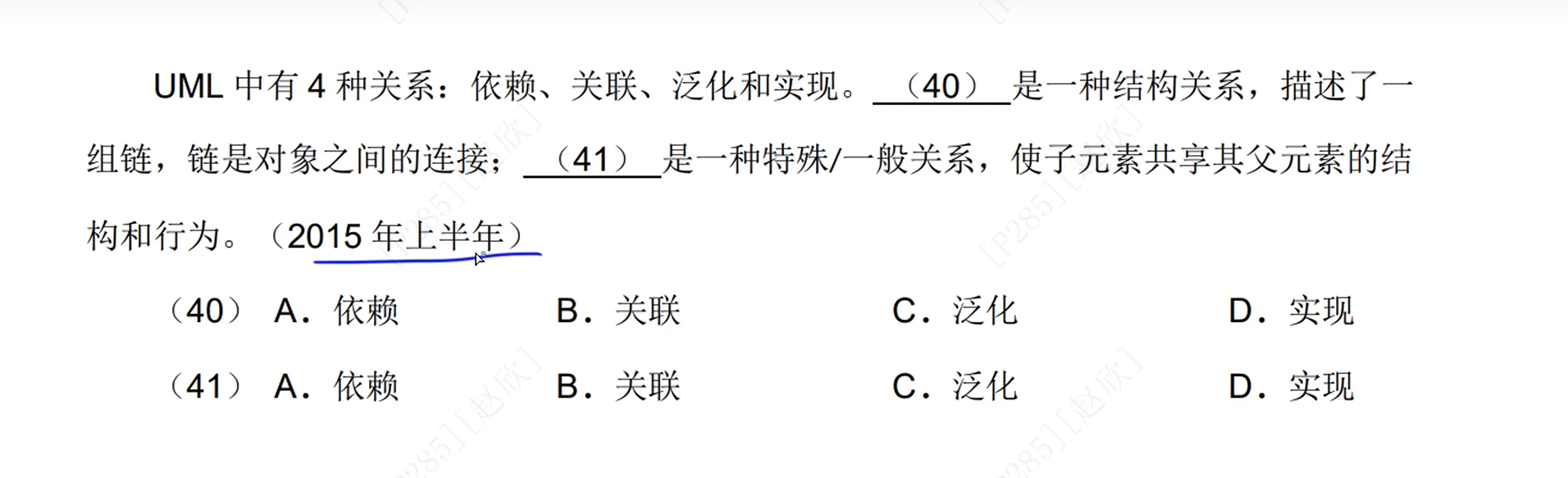

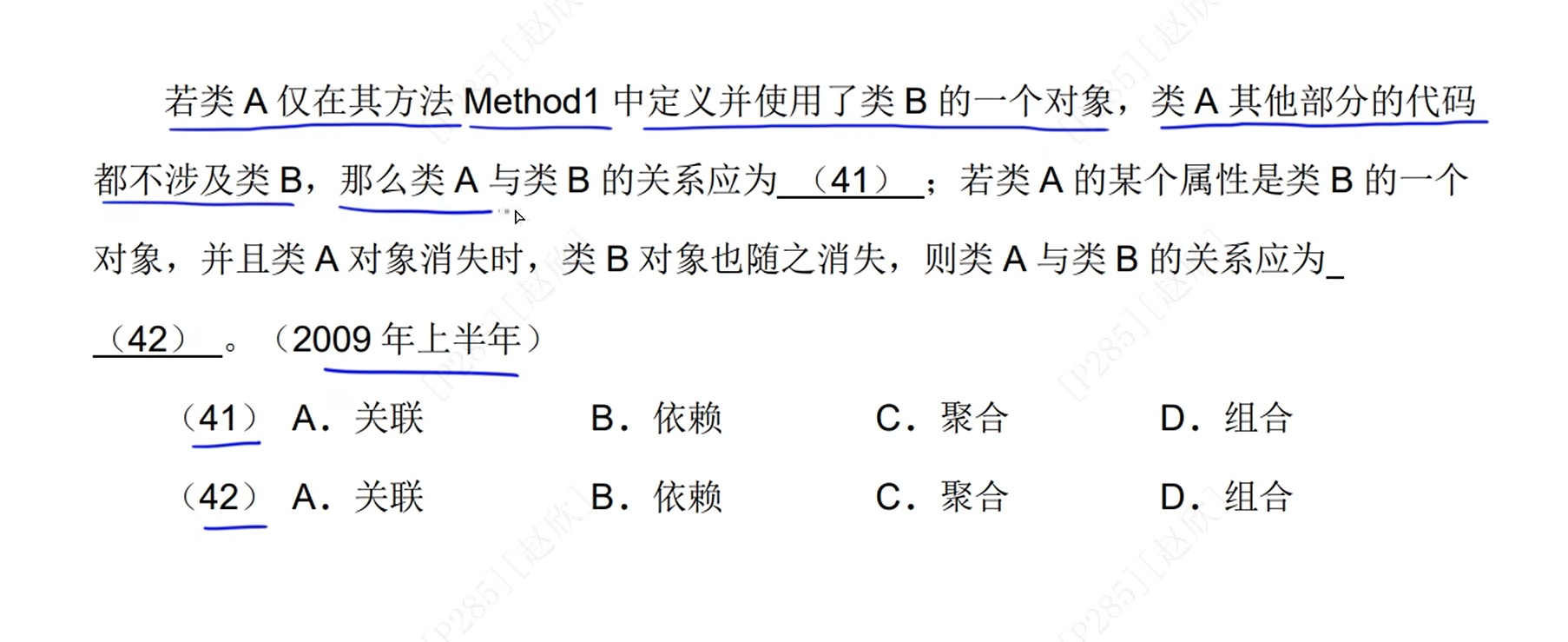

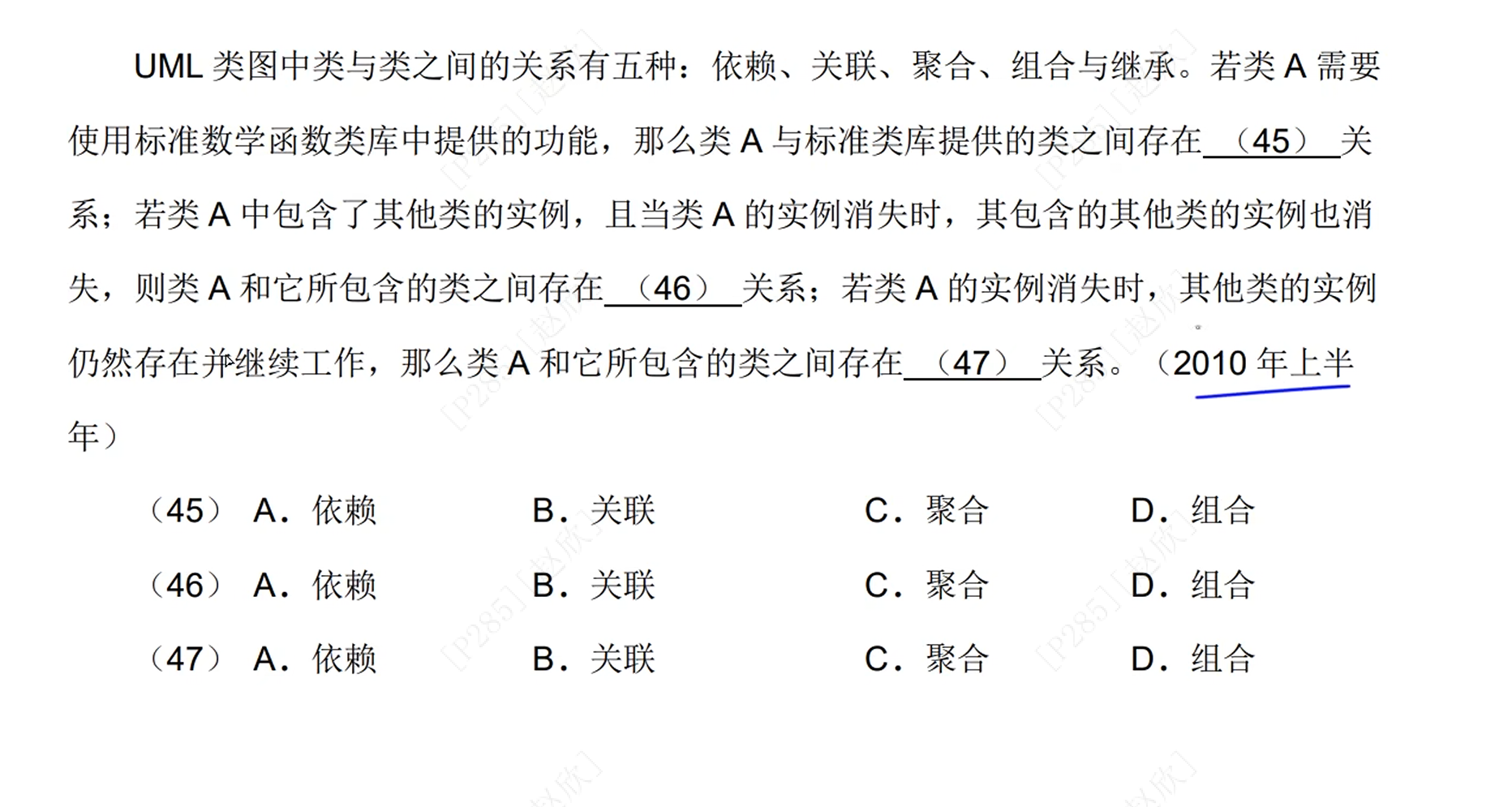

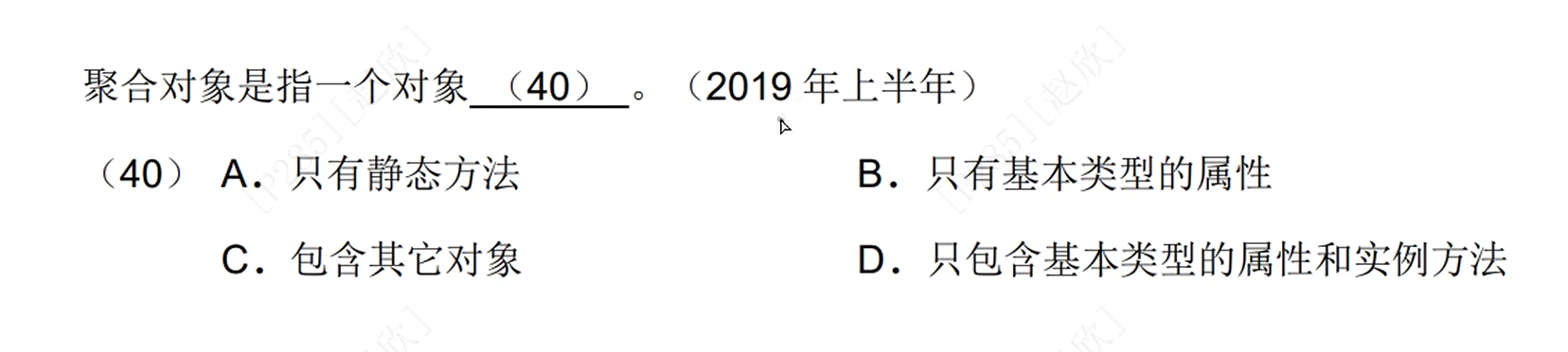

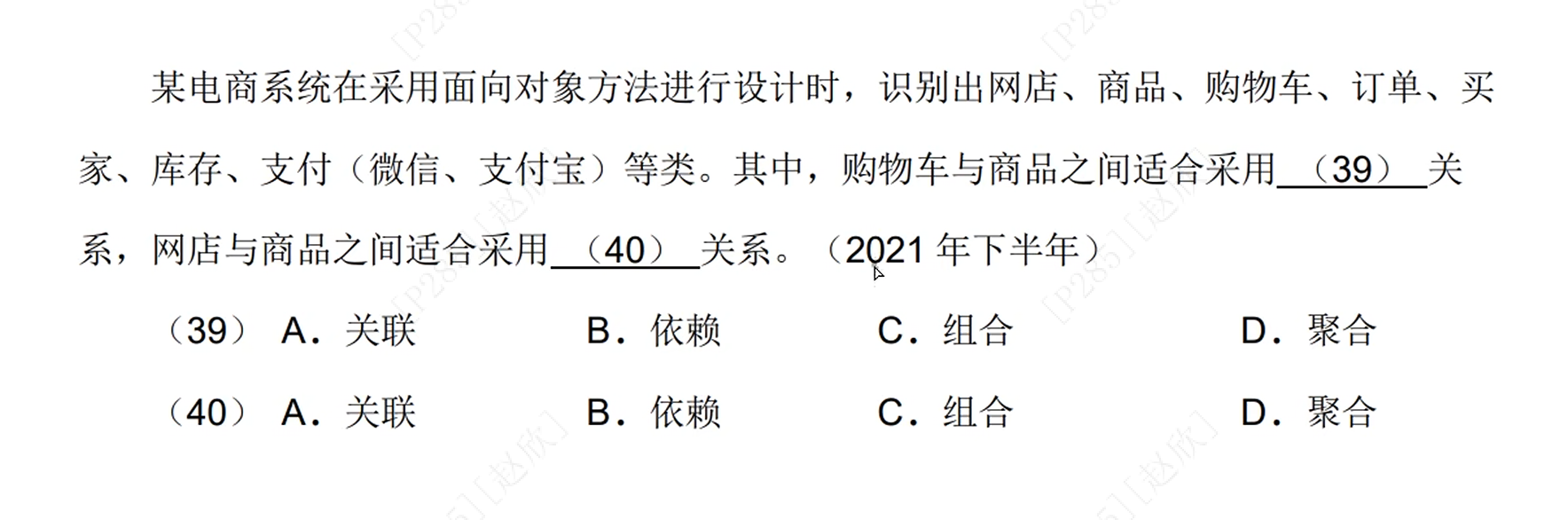

例题：
B D
关联所保持的关系更加长久
A D C
B A D
D

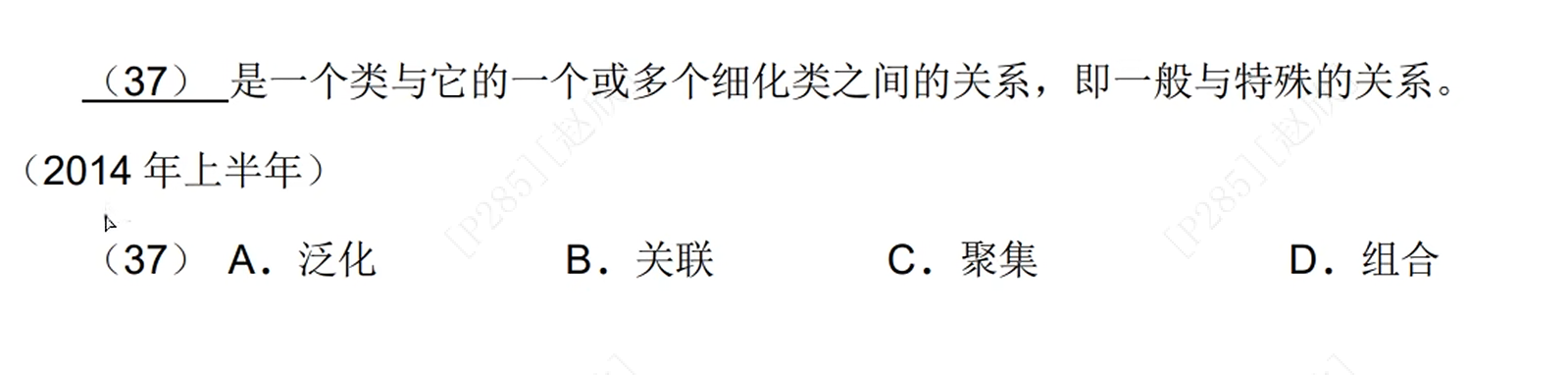

A！！！泛化等价于继承的意思
B C
B

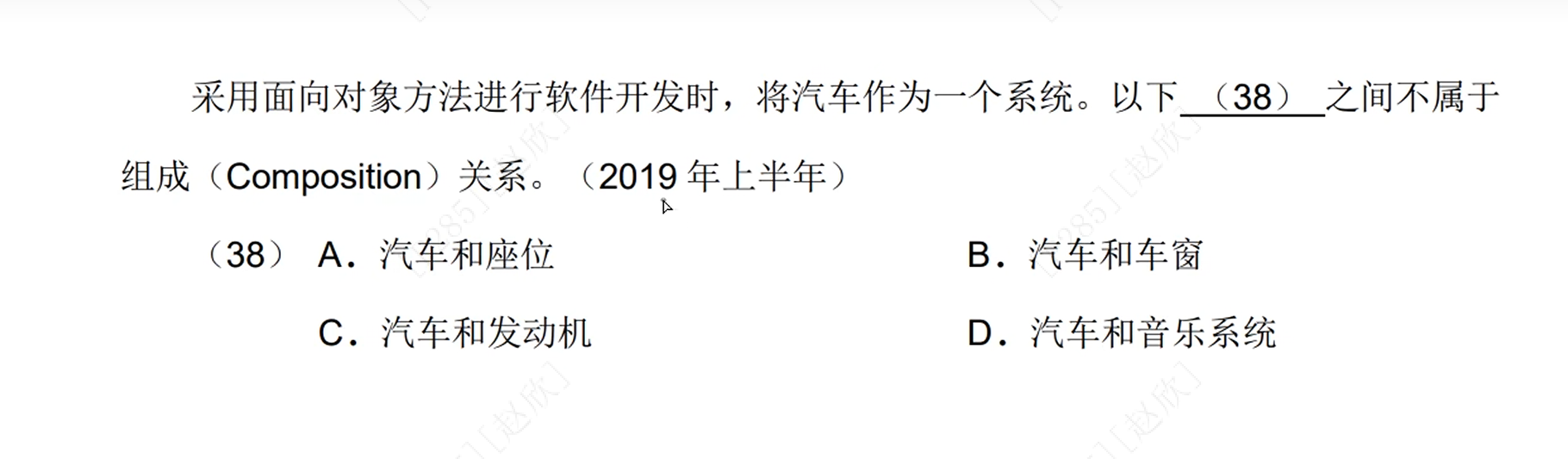

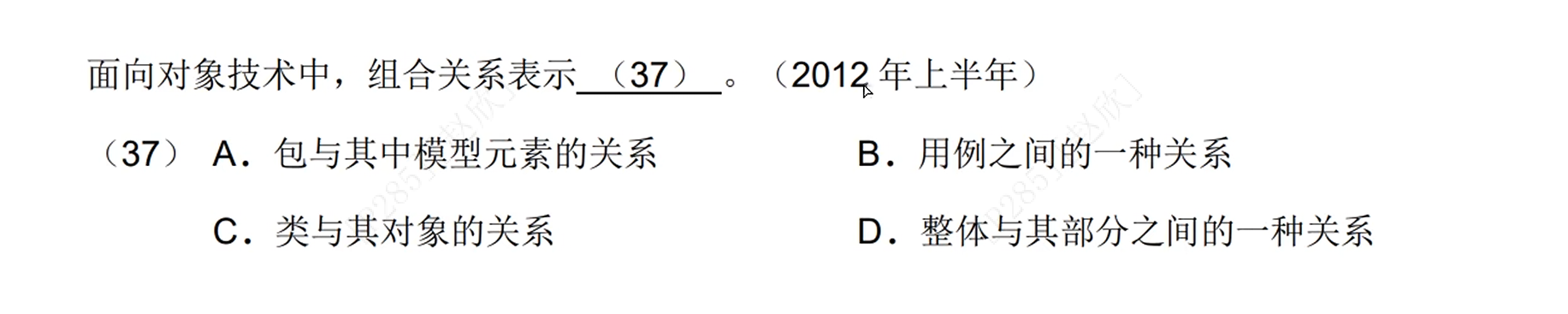

D 组成关系就是等价于组合关系
当汽车消失，其座位、车窗和发动机也就消失了
C
D C

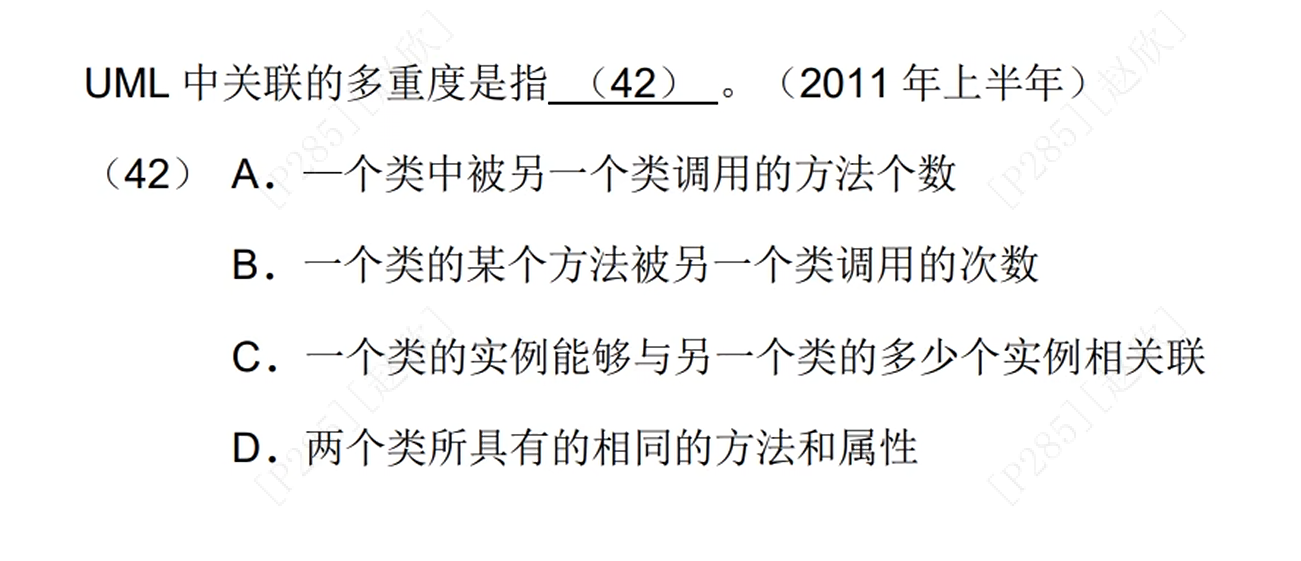

（5）关联多重度

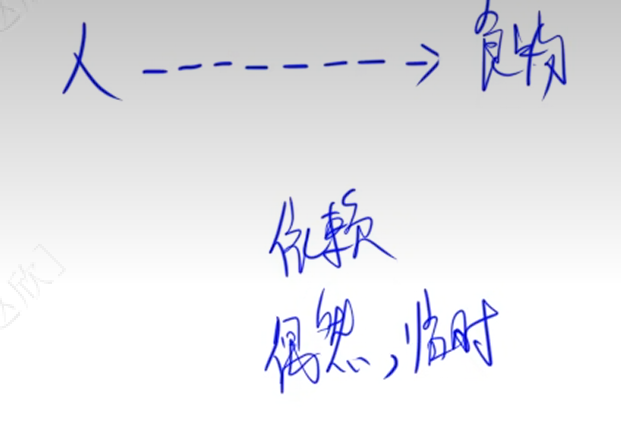

人和食物属于依赖关系（偶然、临时），只有人饿的时候才需要食物，不饿的时候不需要

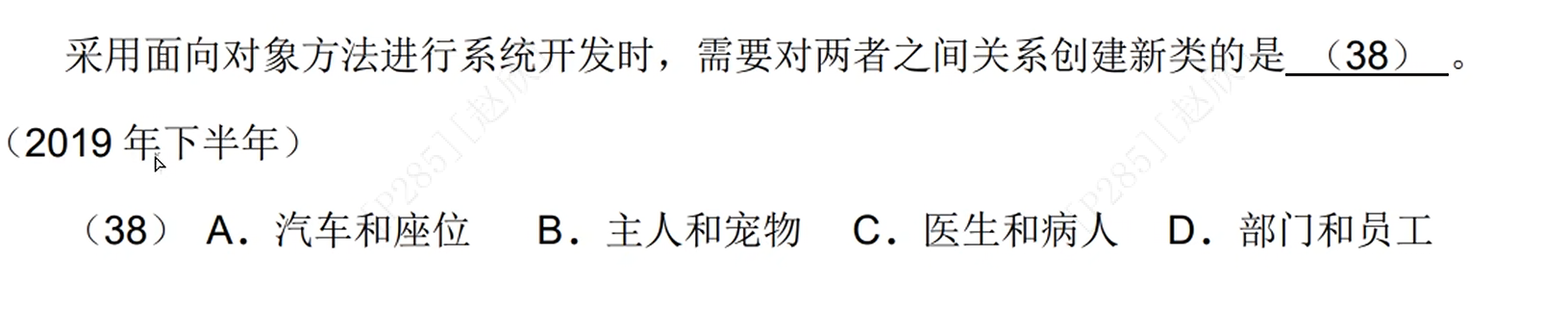

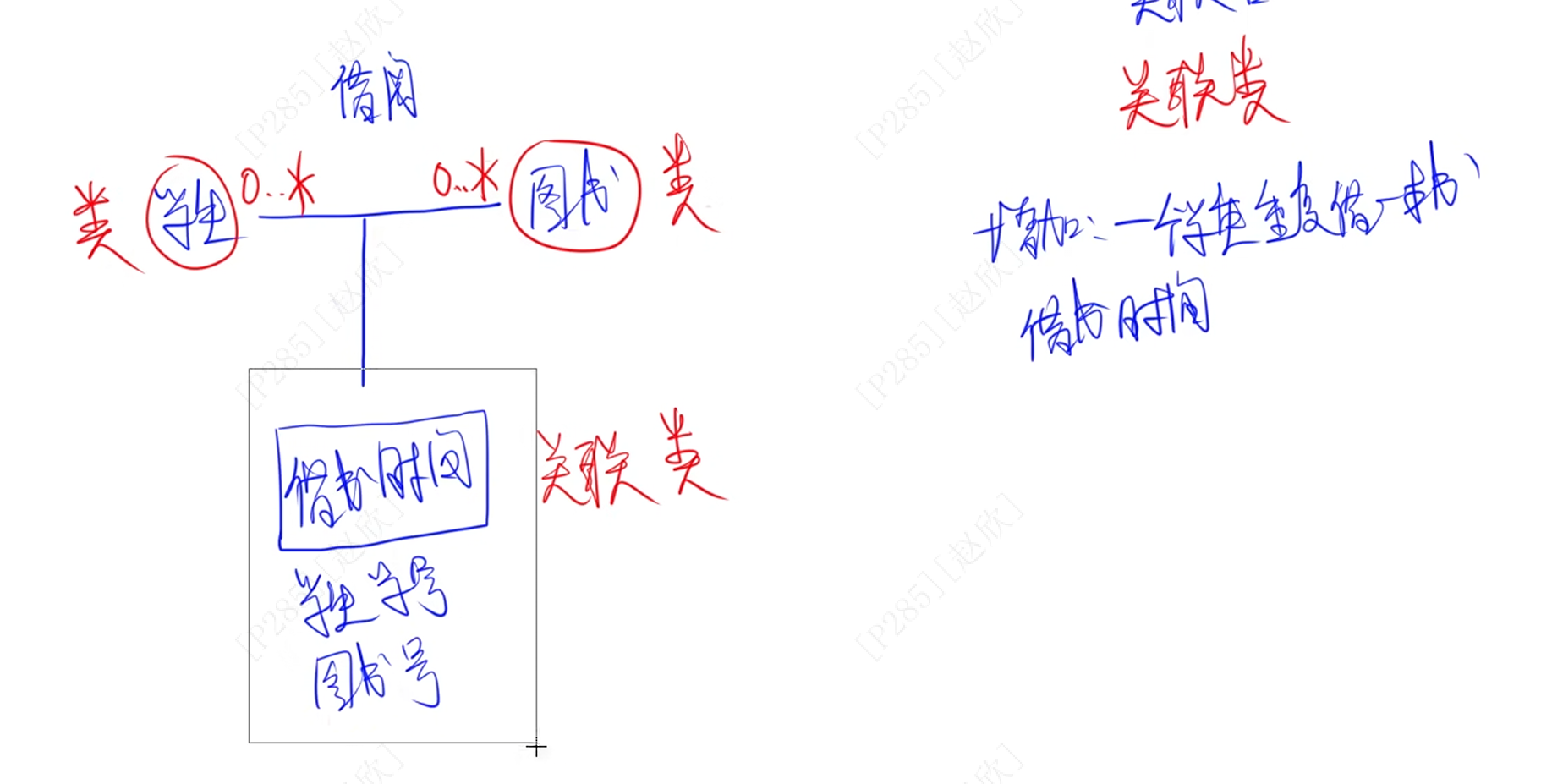

如果只记录学生号和图书号，当同一个学生在并不断地借同一本书时，查询到的记录是多条重复的，此时再加一个借书时间（放在学生/图书都不合适），因此需要新增一个关联类，相当于通过这个类将另外两个类关联了起来

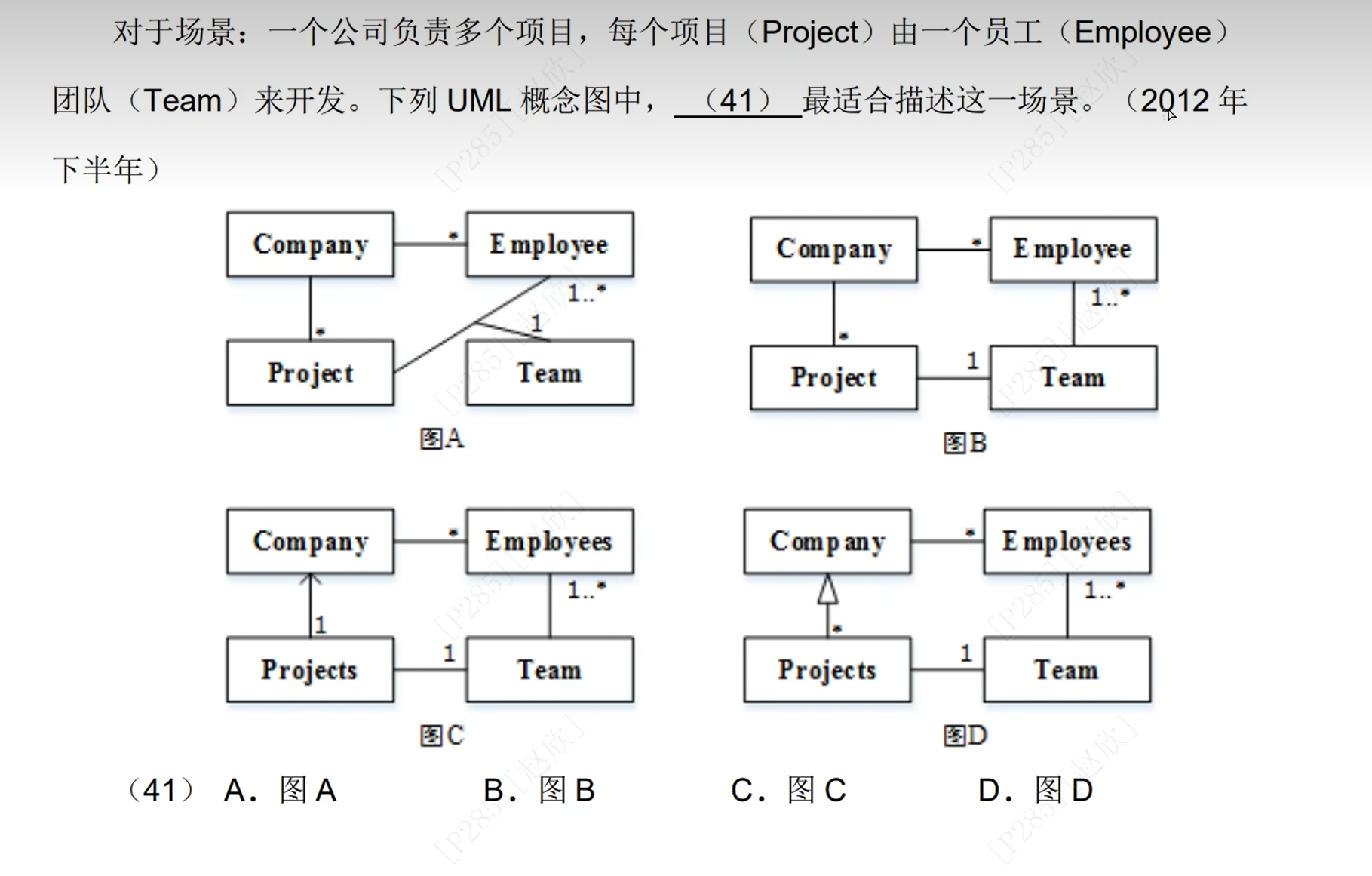

例题：
C
B

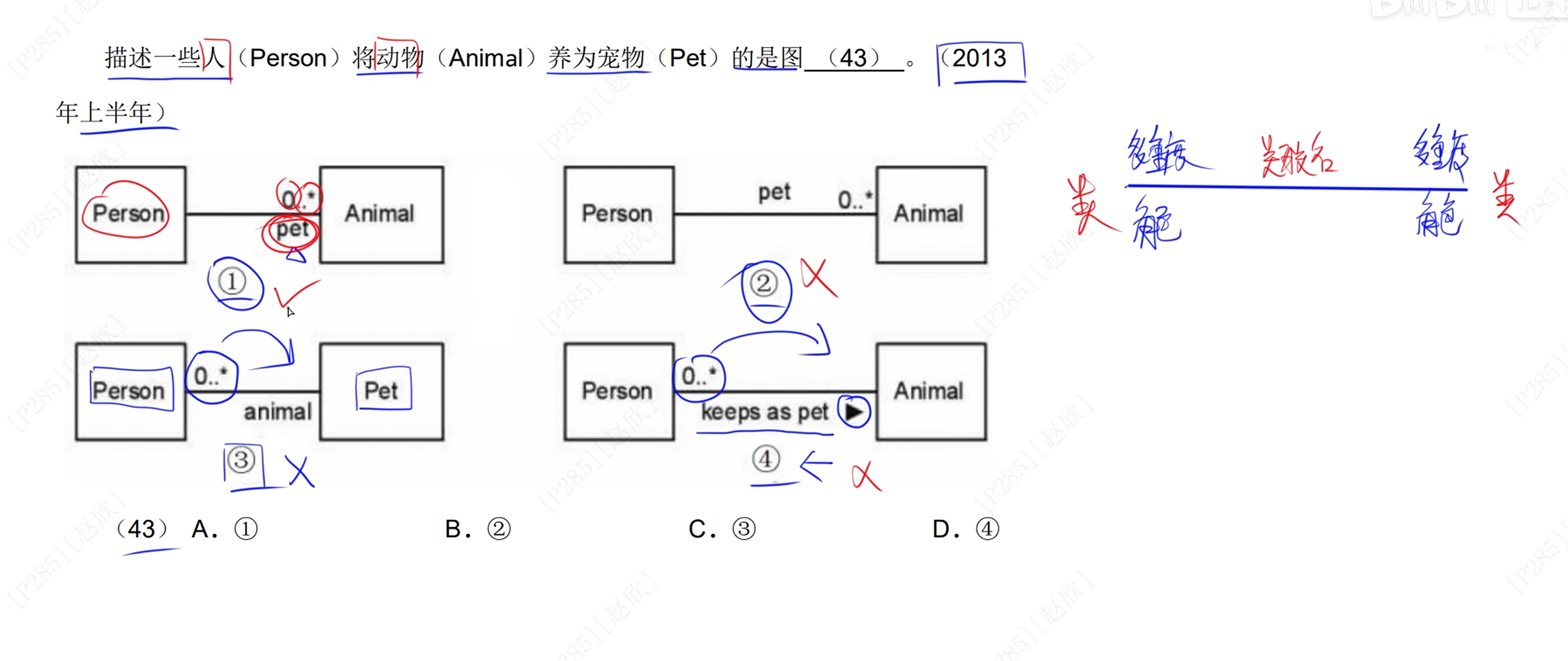

A 根据右边的示例可得A最符合（B表示人宠物动物，pet不能作为关联名）
C
（6）UML类图

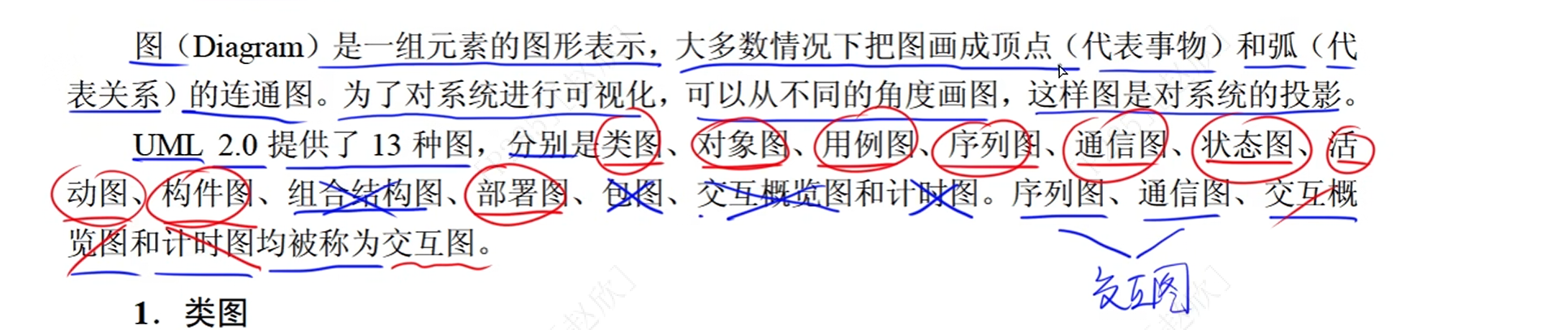

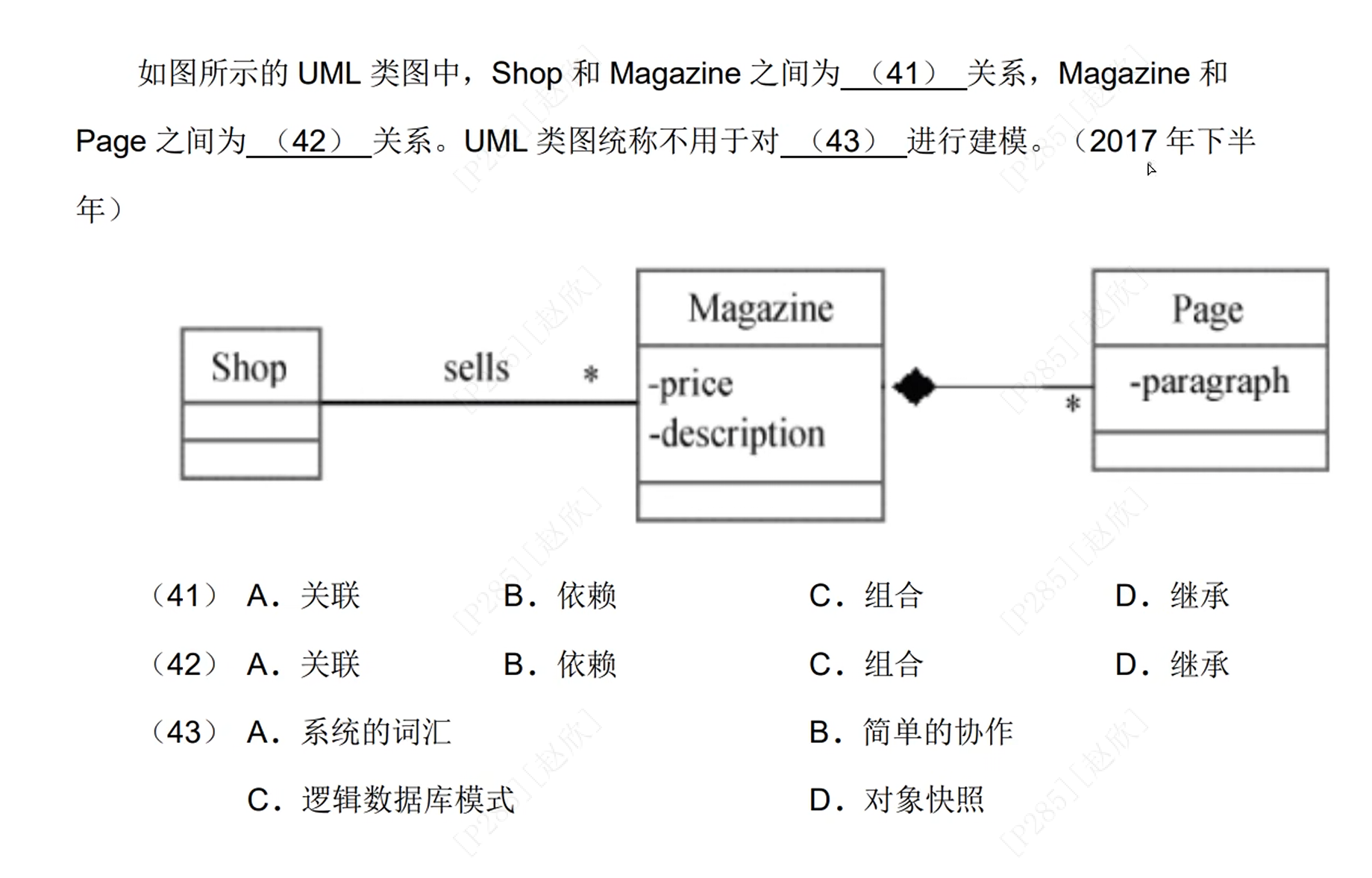

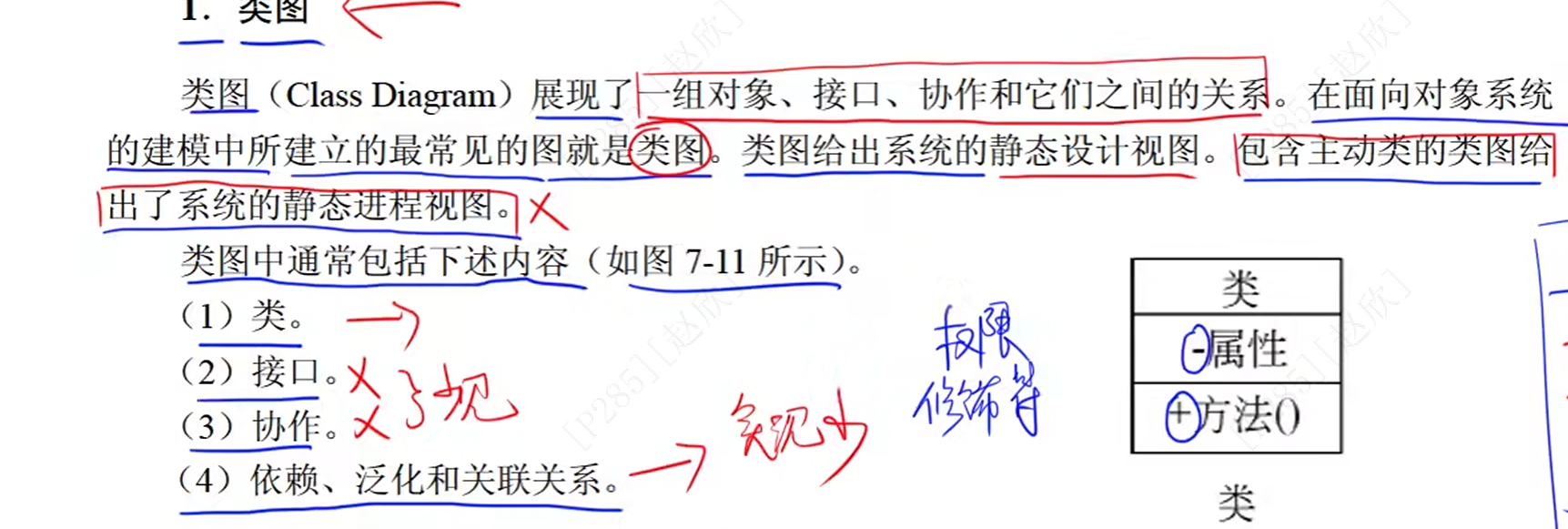

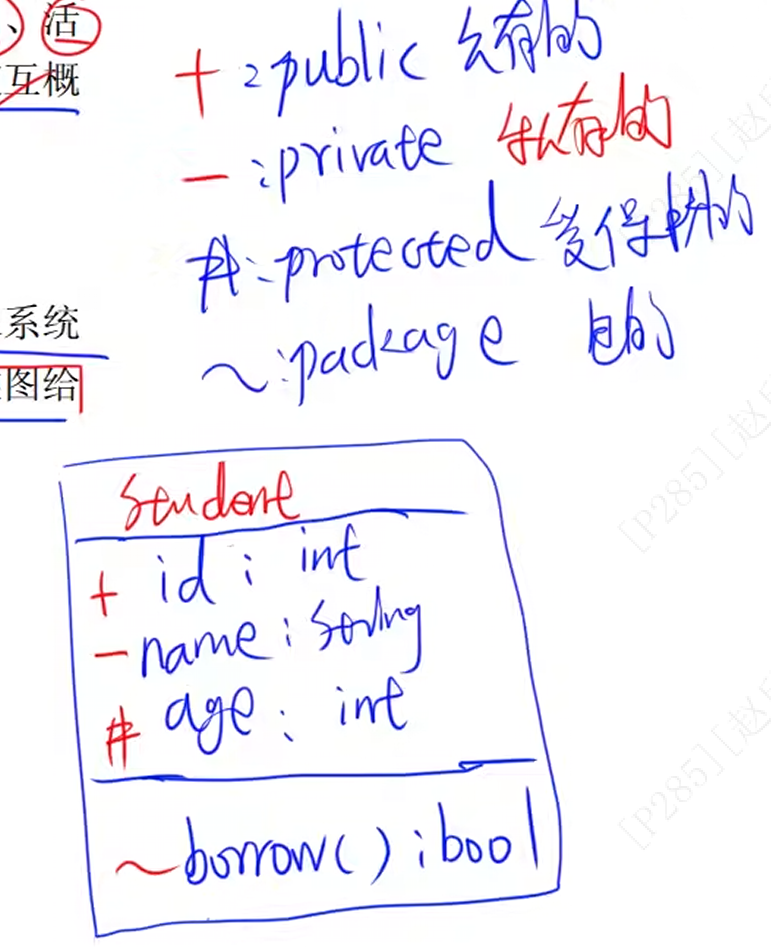

（a）类图

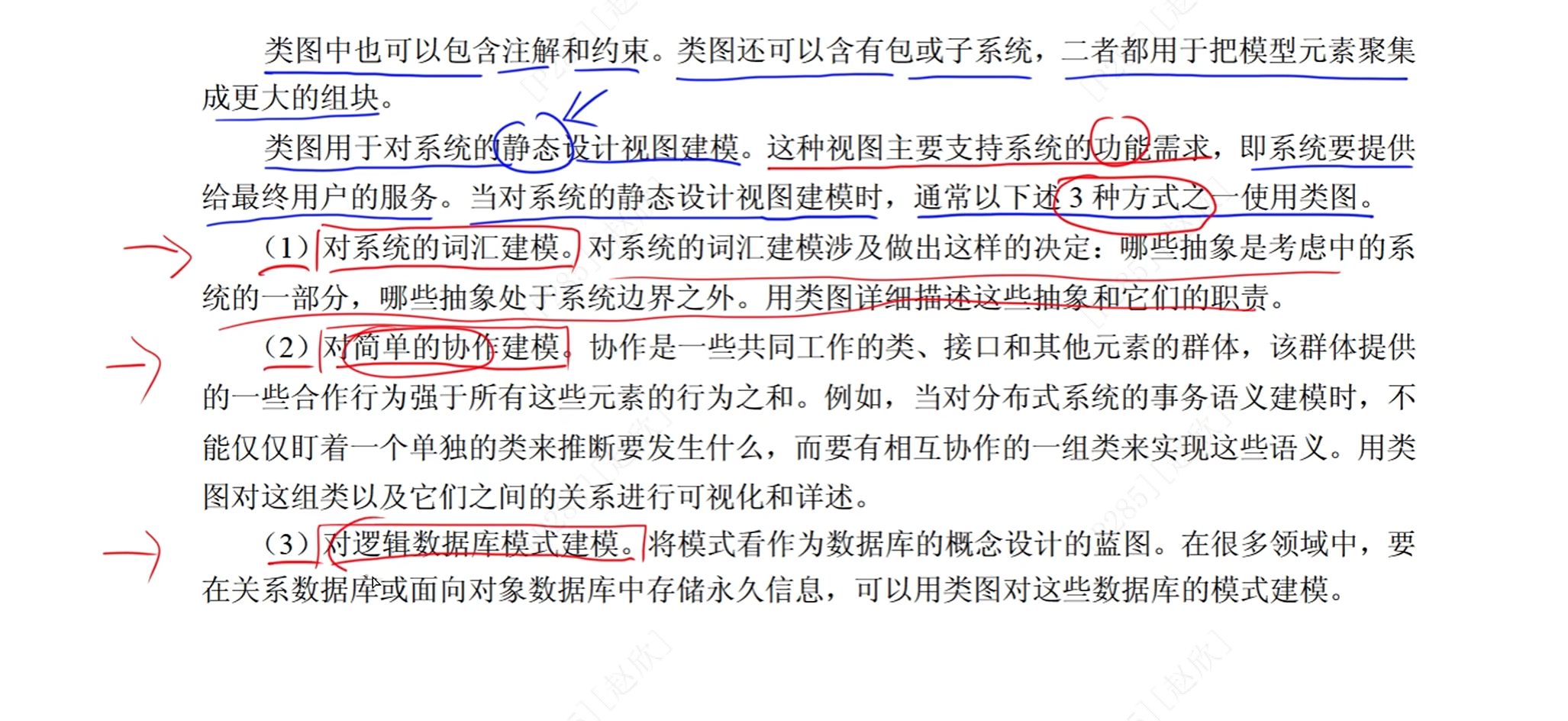

类图是对系统的静态设计建模！！！

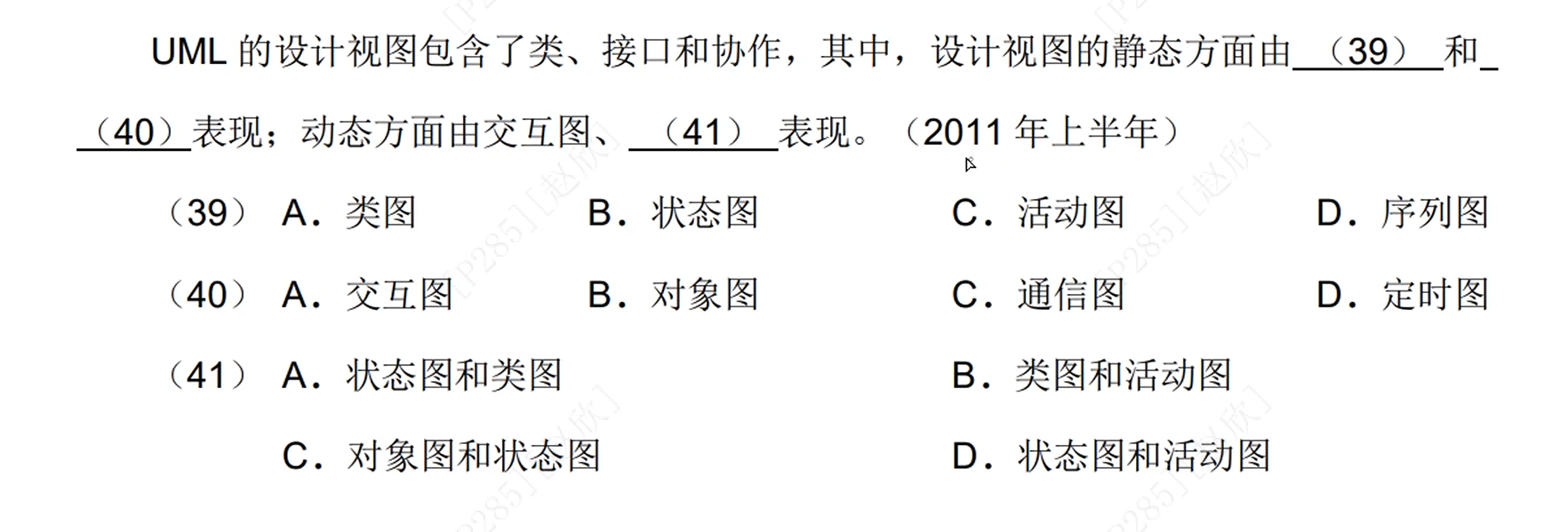

例题：

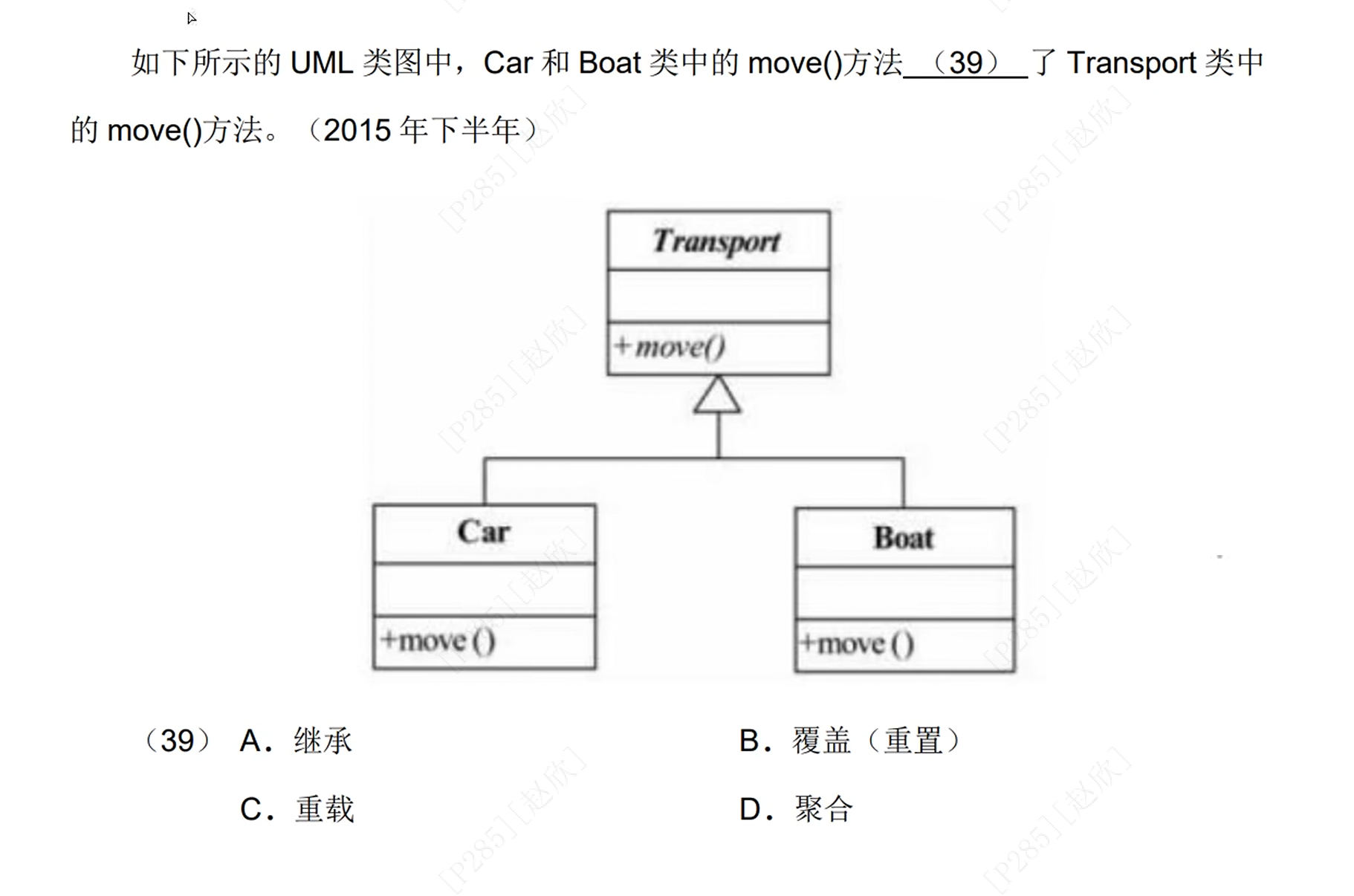

B（如果是继承，Car和Boat是不需要再写一次move的方法，但是这里有，代表对该方法进行了重写；此外重载是在一个类中方法的重载，而重写（覆盖）大多数是在继承关系中子类重写父类中的方法。）

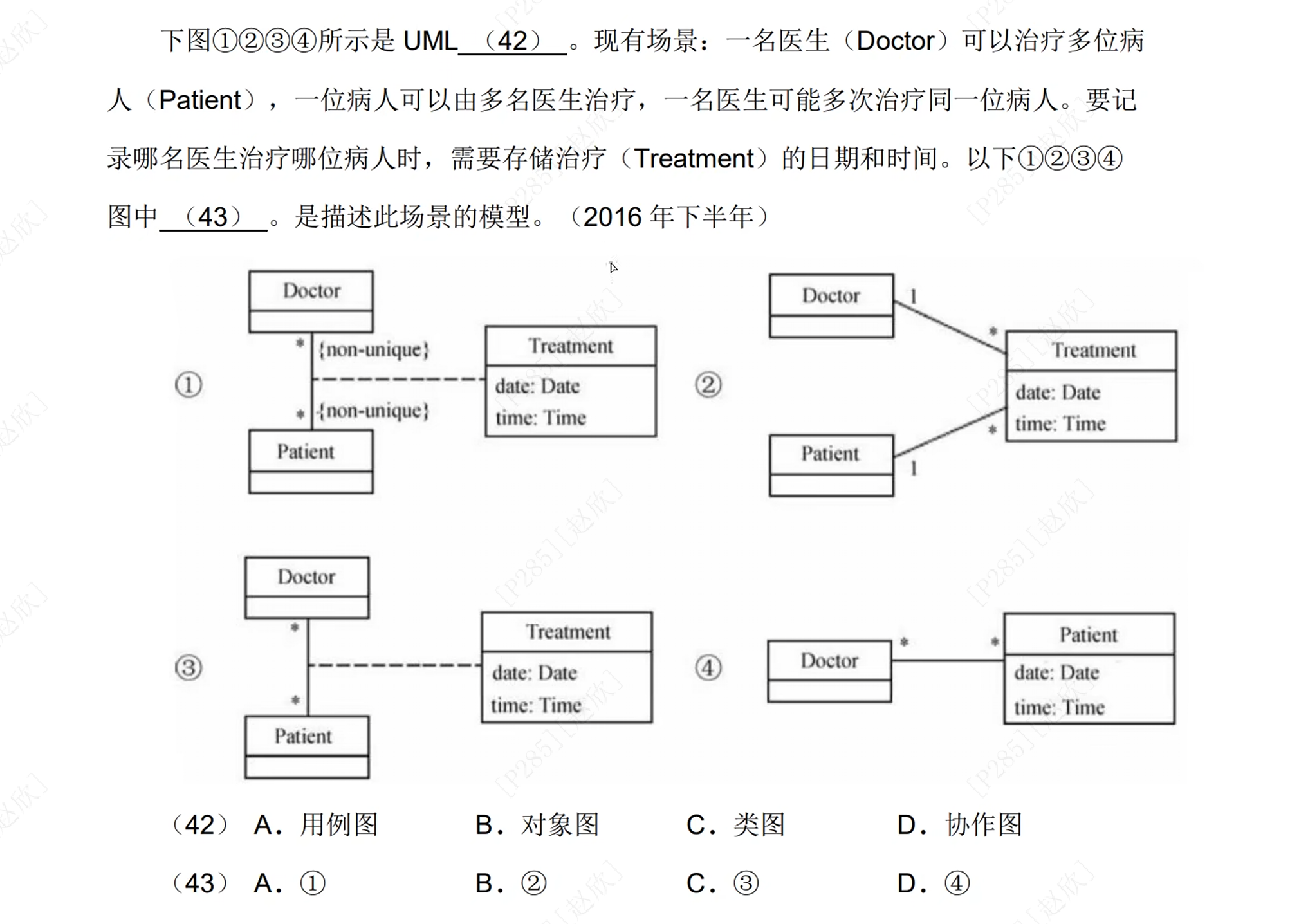

C A(使用新增类时一定要先将医生和病人相关联之后衍生出新类；non-unique表示不唯一，在这里表示一名医生可以重复治疗同一名病人，表示不是只治疗一次)
A C D
B A（A和B相反） v表示数量为多，这代表B是自己与自己一对多

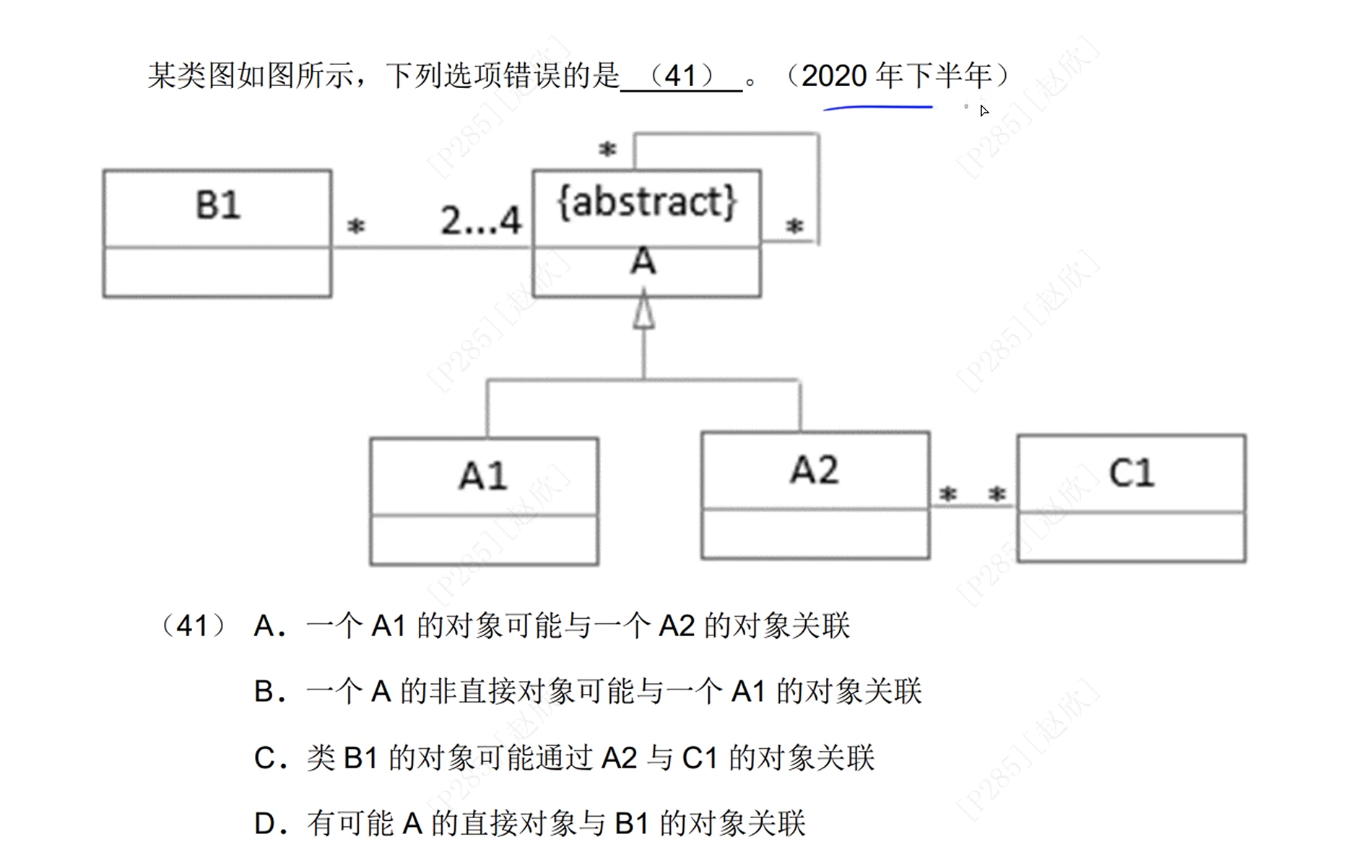

D（abstract表示抽象类，表明A没有具体的对象，因此A没有直接对象；非直接对象就是A的子类，并且可以转换为非抽象类，有具体的对象）

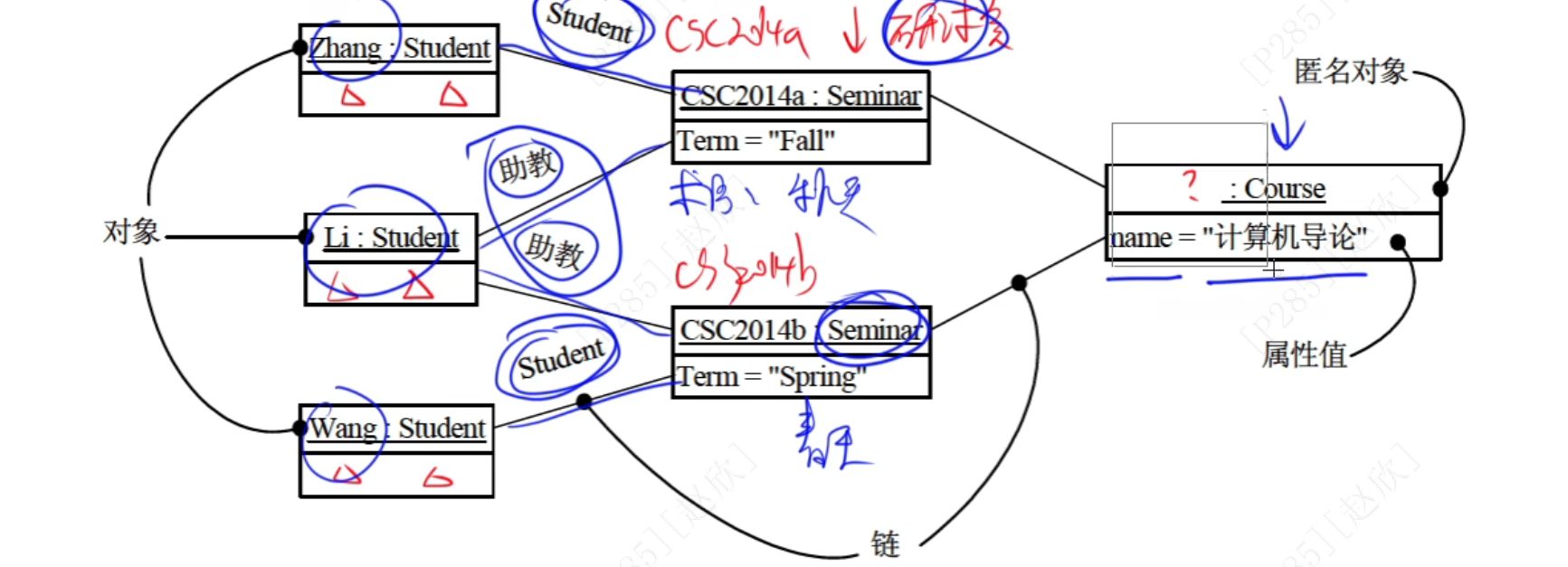

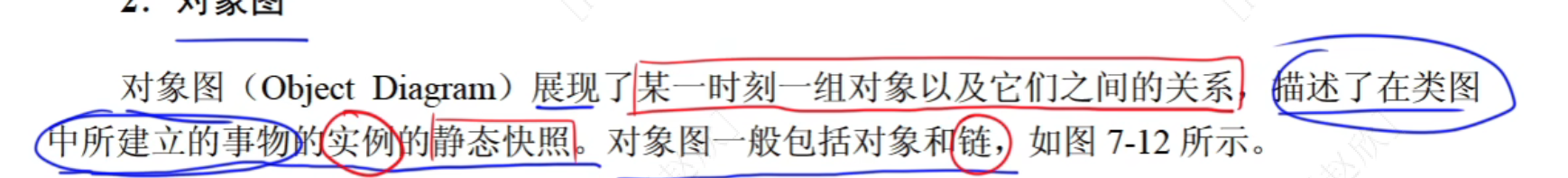

（b）对象图

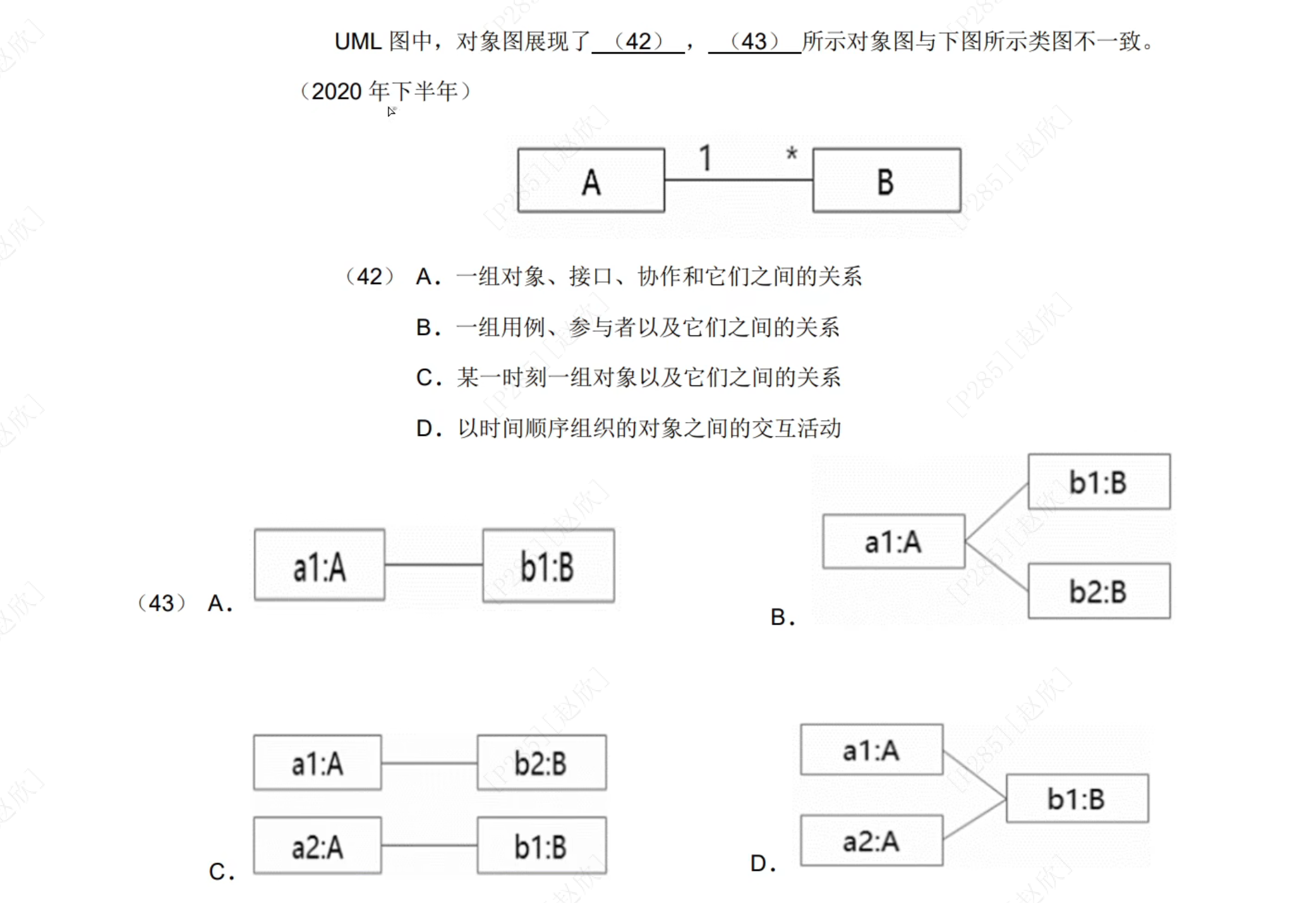

例题：
C D（类图是A1对B多，因此A的一个实例可对应B的多个实例）

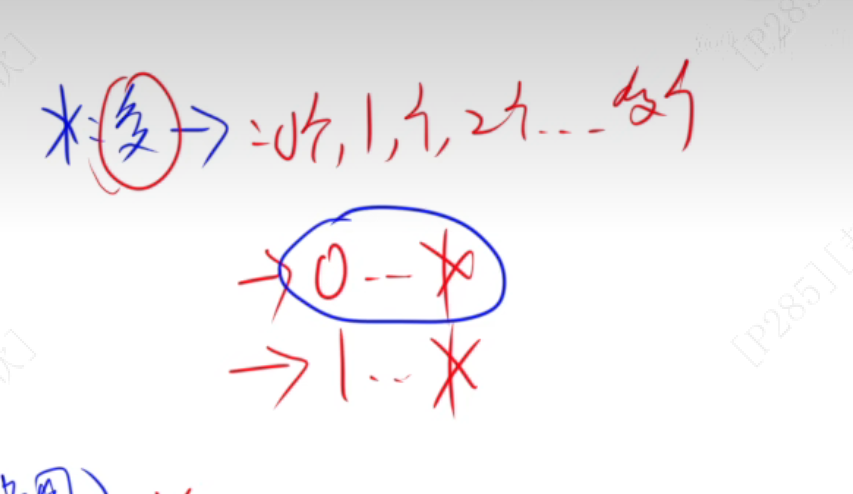

多：0个、1个、......多个
下面两种情况是表明最低值为0或者1

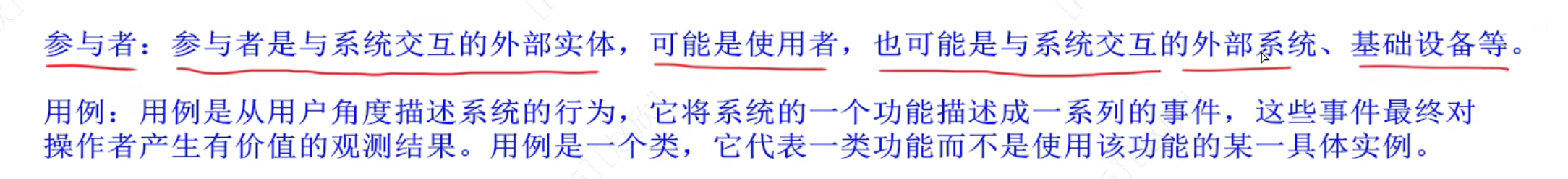

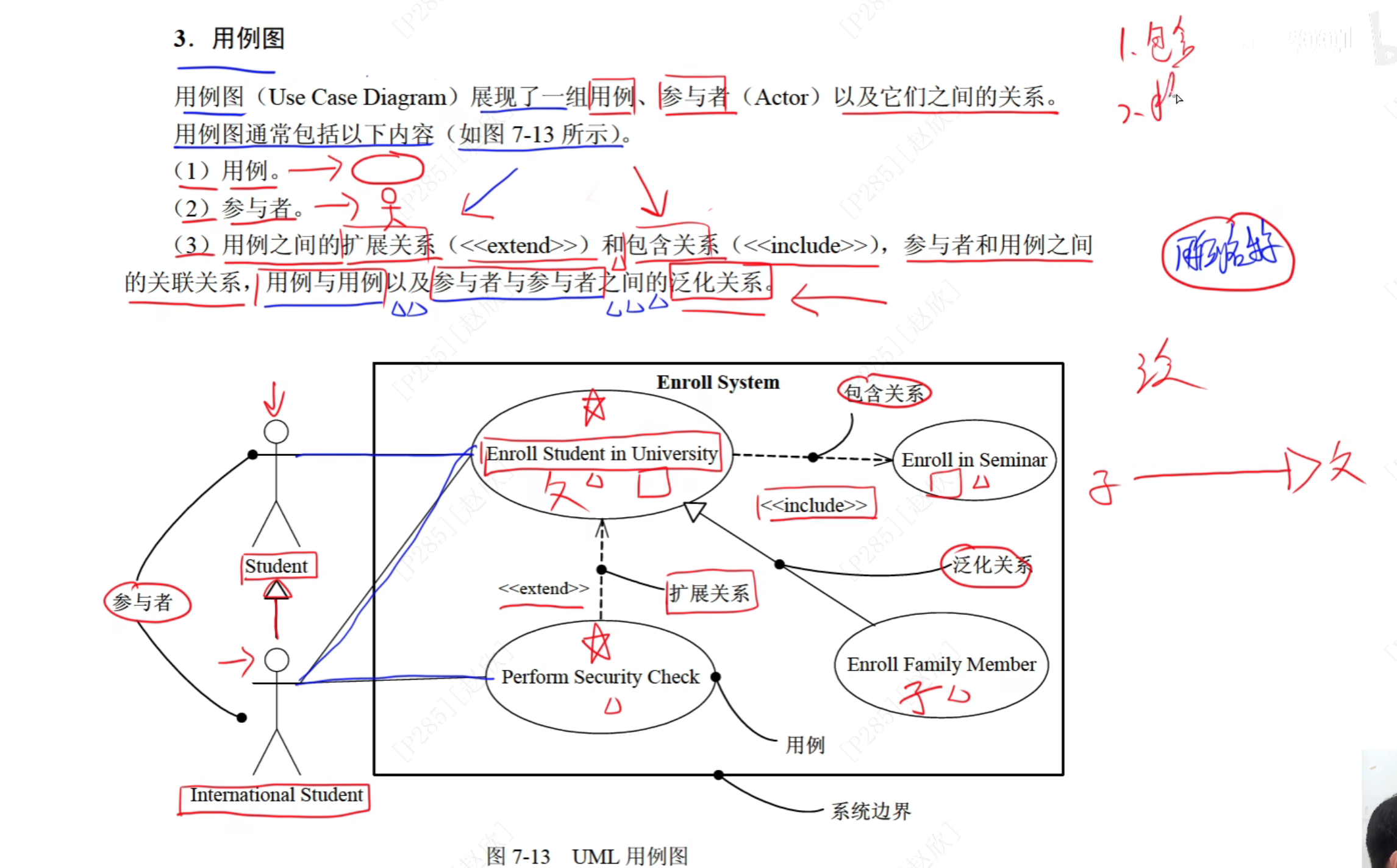

（c）用例图

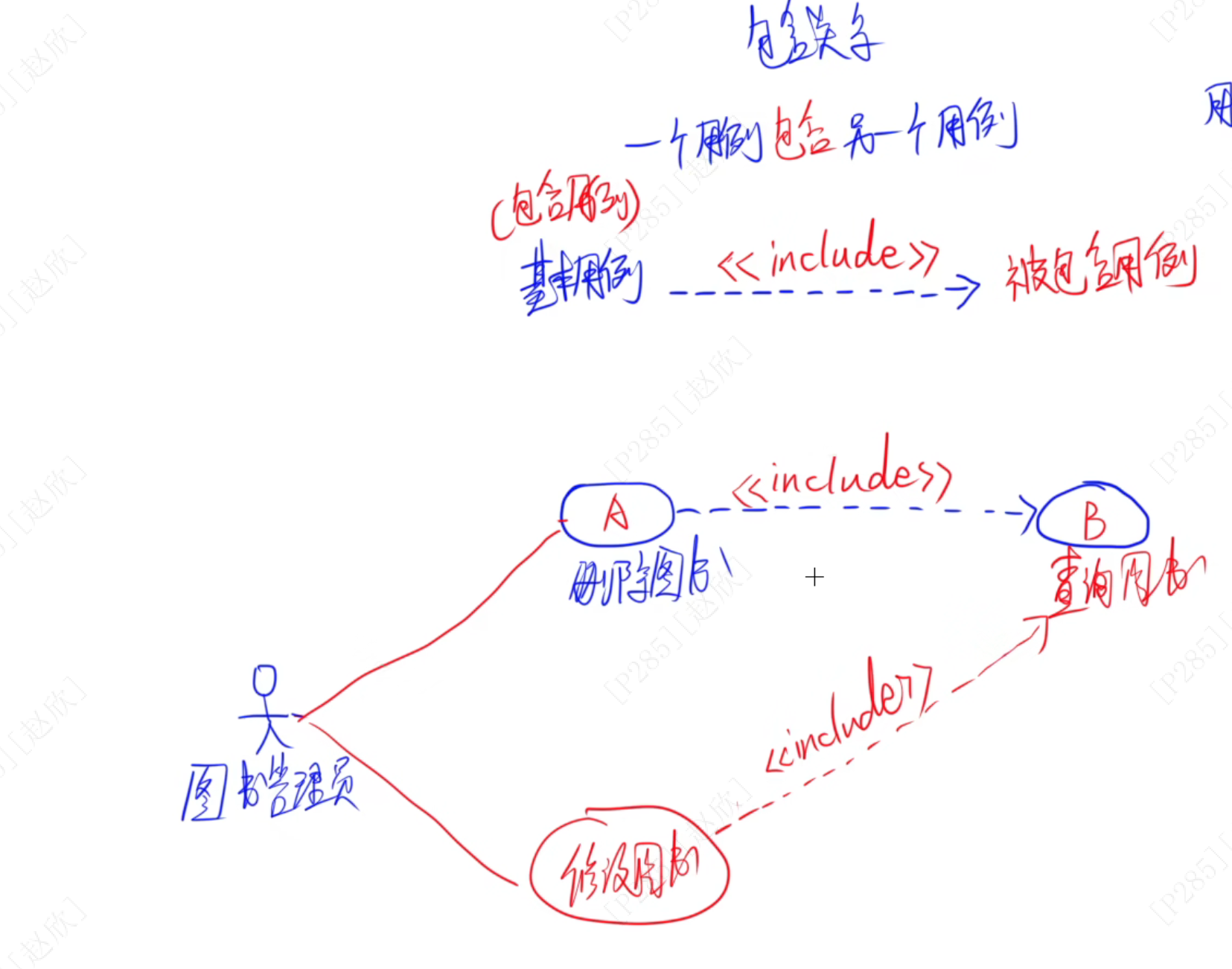

包含关系：一个用例包含另一个用例
图书管理员在进行删除/修改操作时，首先需要先查询图书，之后再进行操作
A用例包含B用例相当于B用例是执行A用例的其中一部分
删除图书和修改图书都要进行的第一步就是查询图书

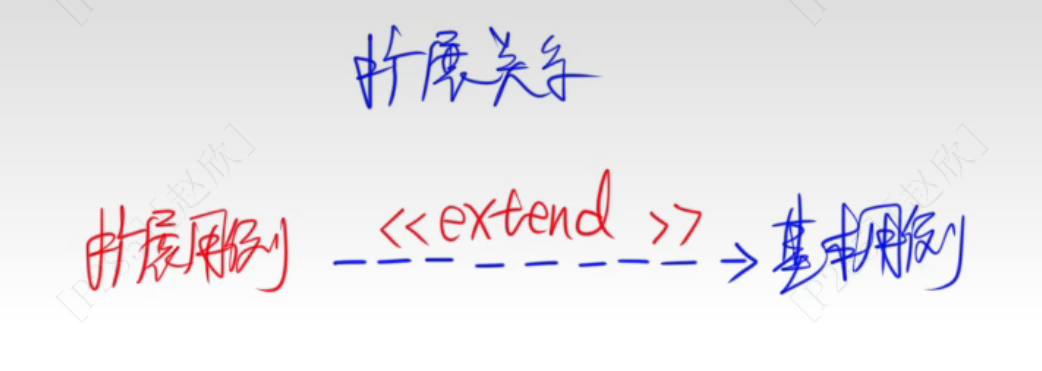

扩展关系：一个用例执行时，可能会发生一些特殊或者可选的情况，这个情况就是当前用例的扩展用例
箭头指向基本用例！！！

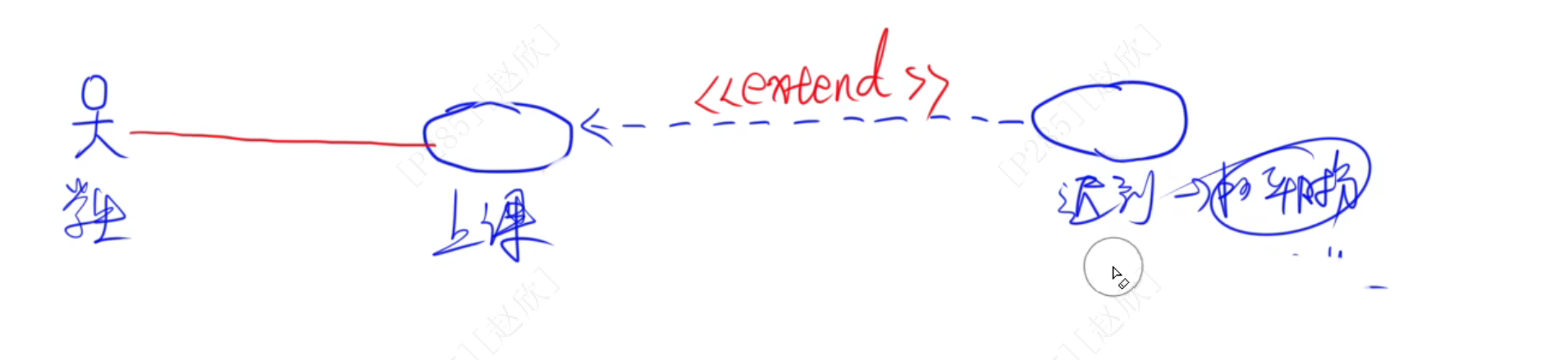

基本用例：上课，扩展用例：迟到扣平时分（特殊情况）

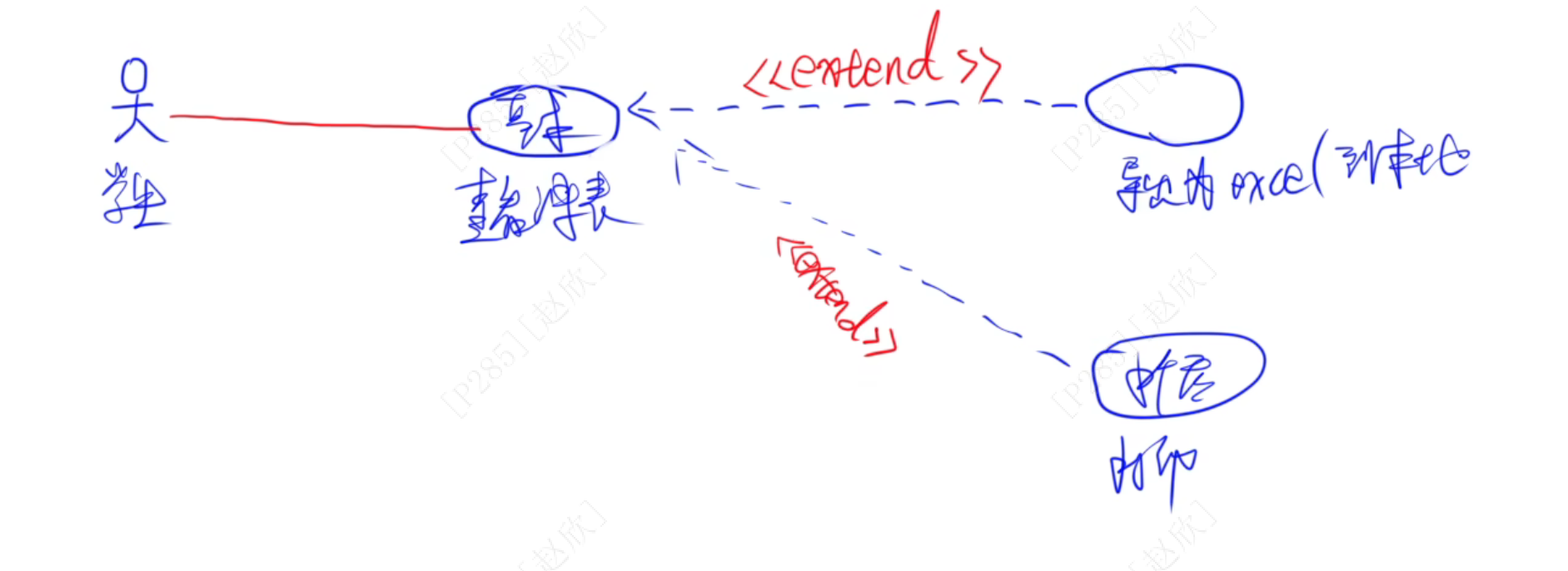

基本用例：查看课表，扩展用例：导出为excel/打印（可选情况）

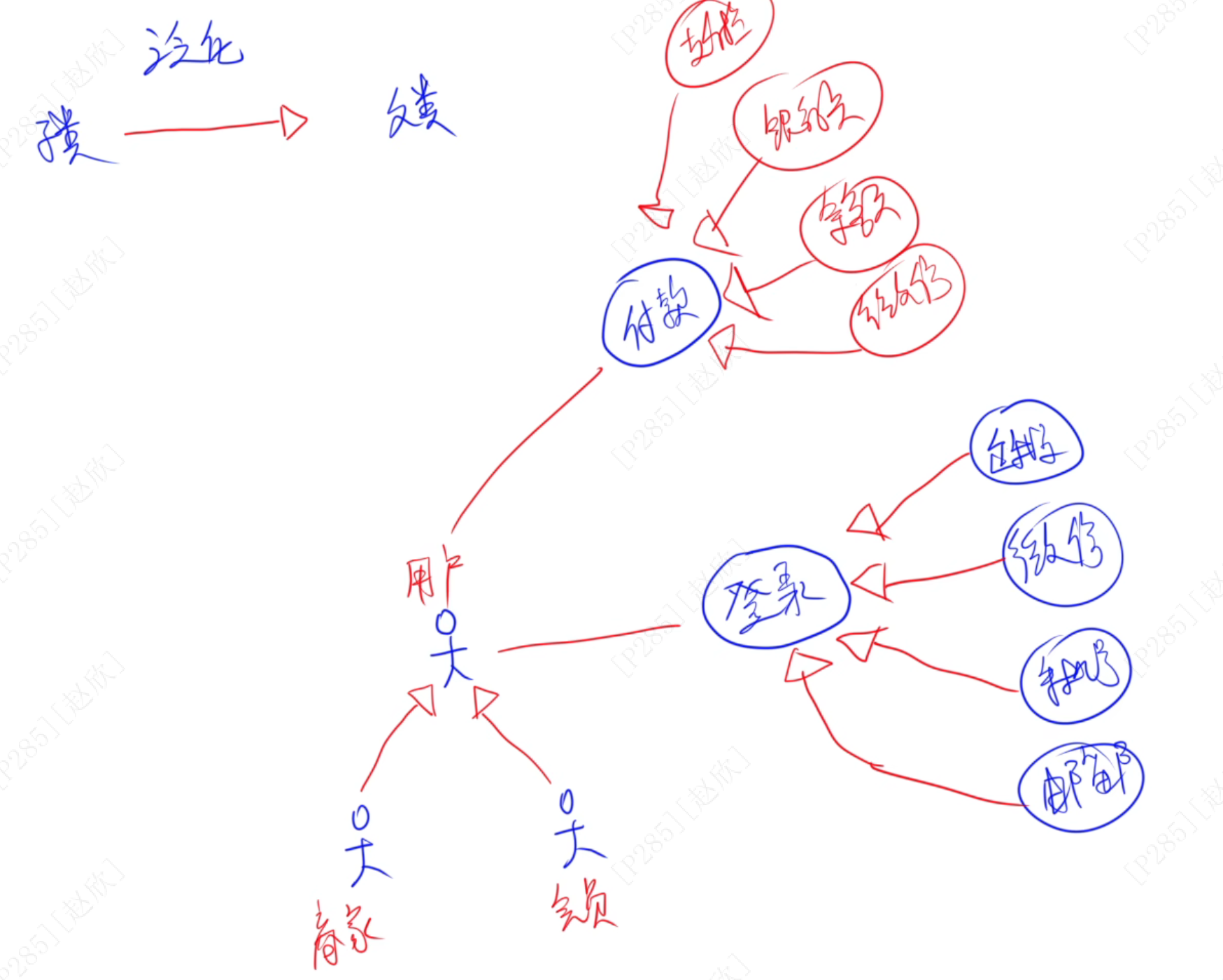

泛化关系：用例与用例、参与者与参与者之间的关系（一般和特殊、子类和父类的关系）
总结：
包含关系是基本用例指向被包含用例
扩展关系是扩展用例指向基本用例

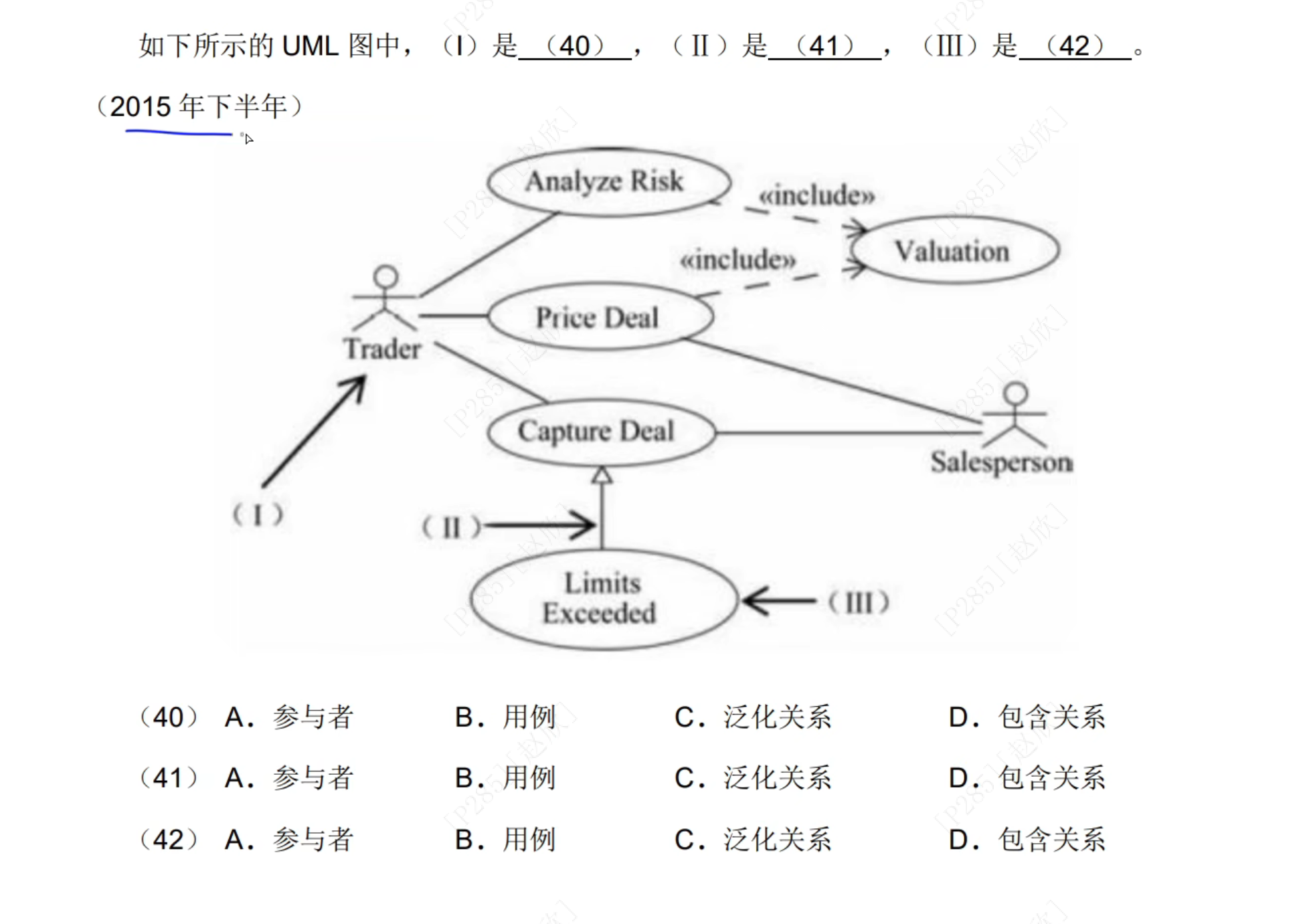

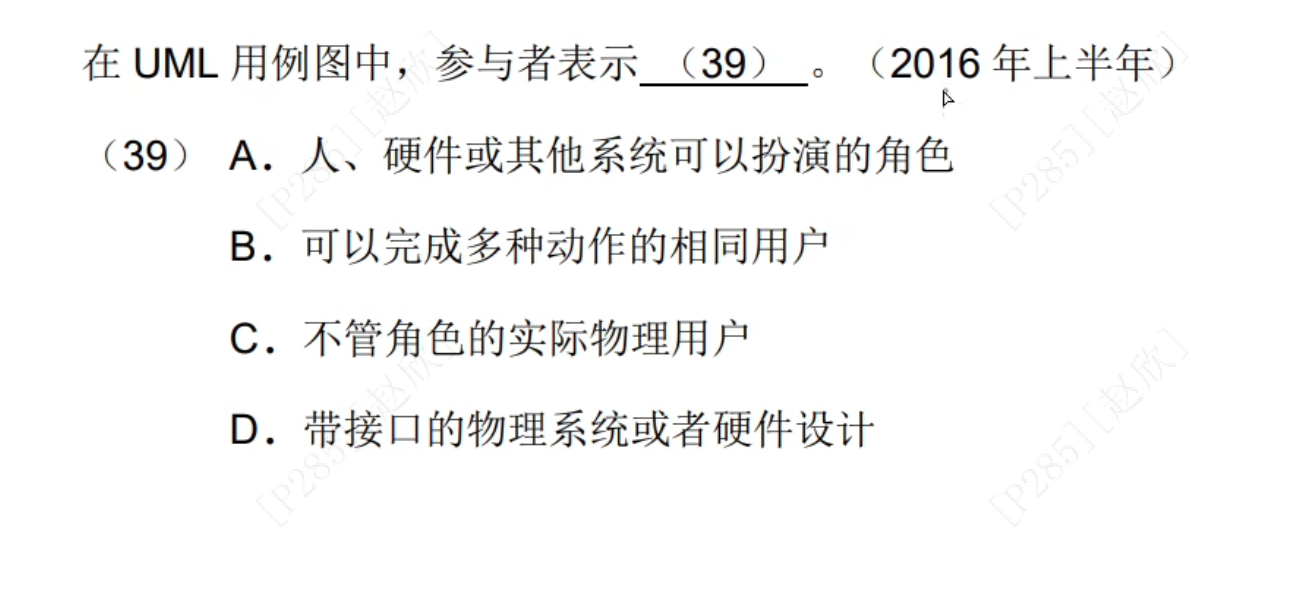

例题：
A C B
A

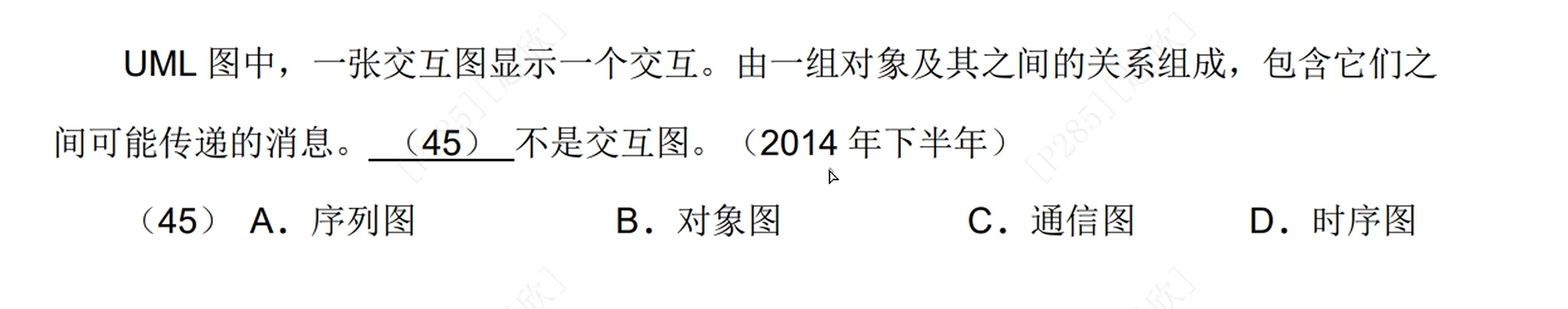

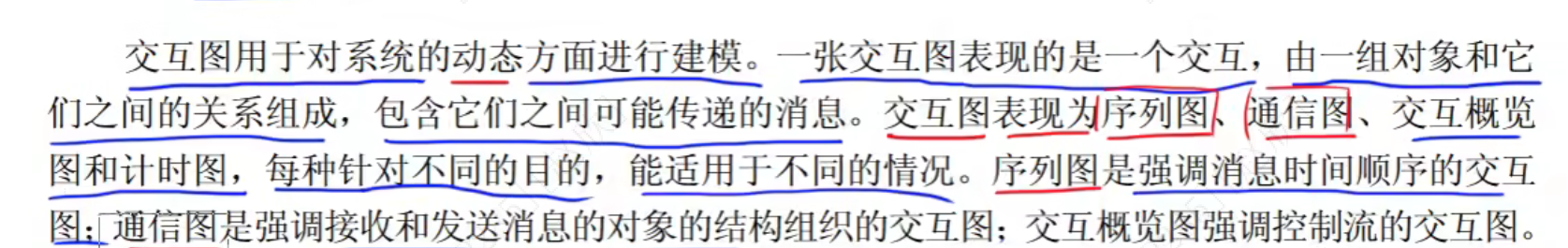

(d)交互图

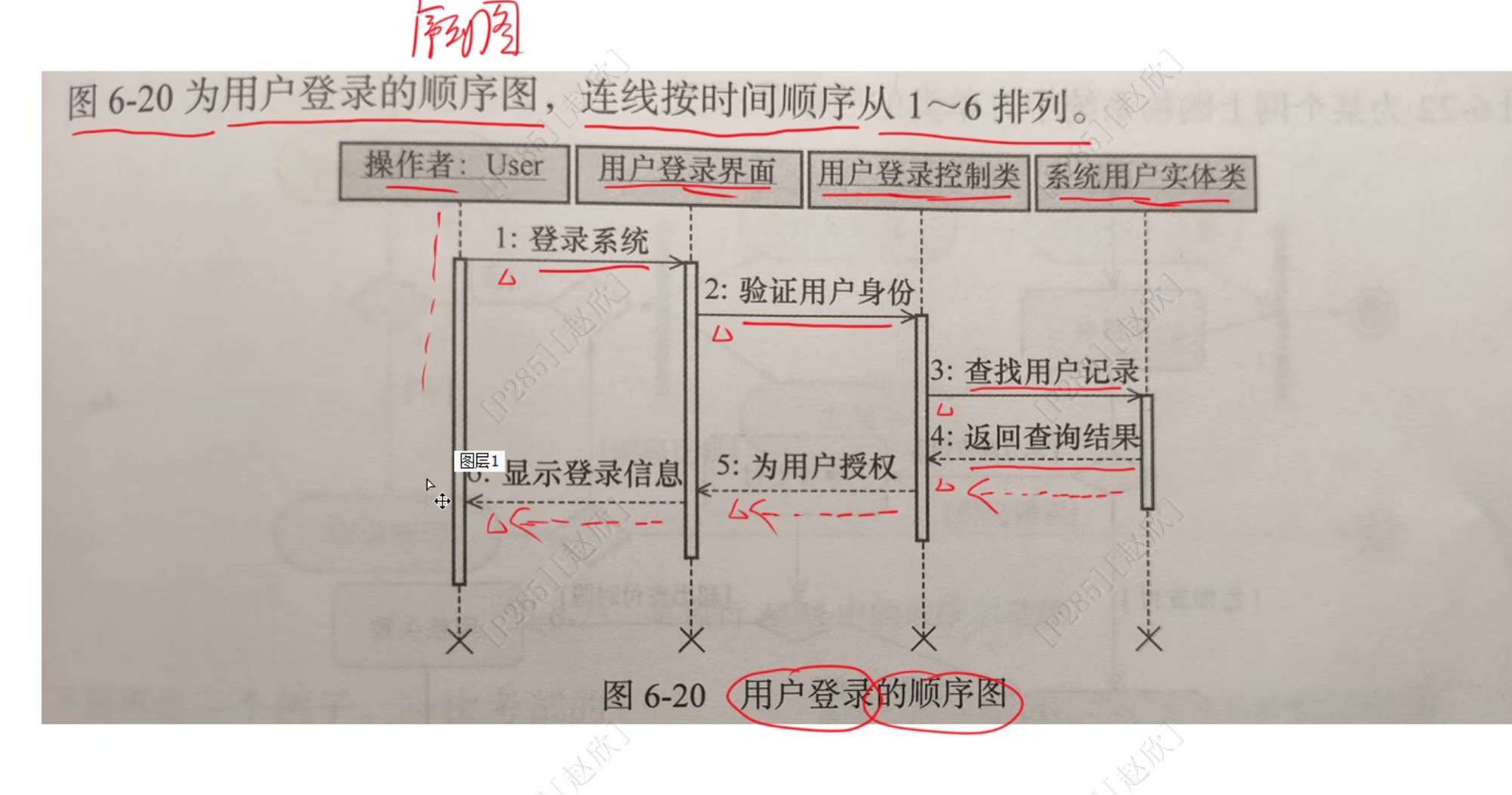

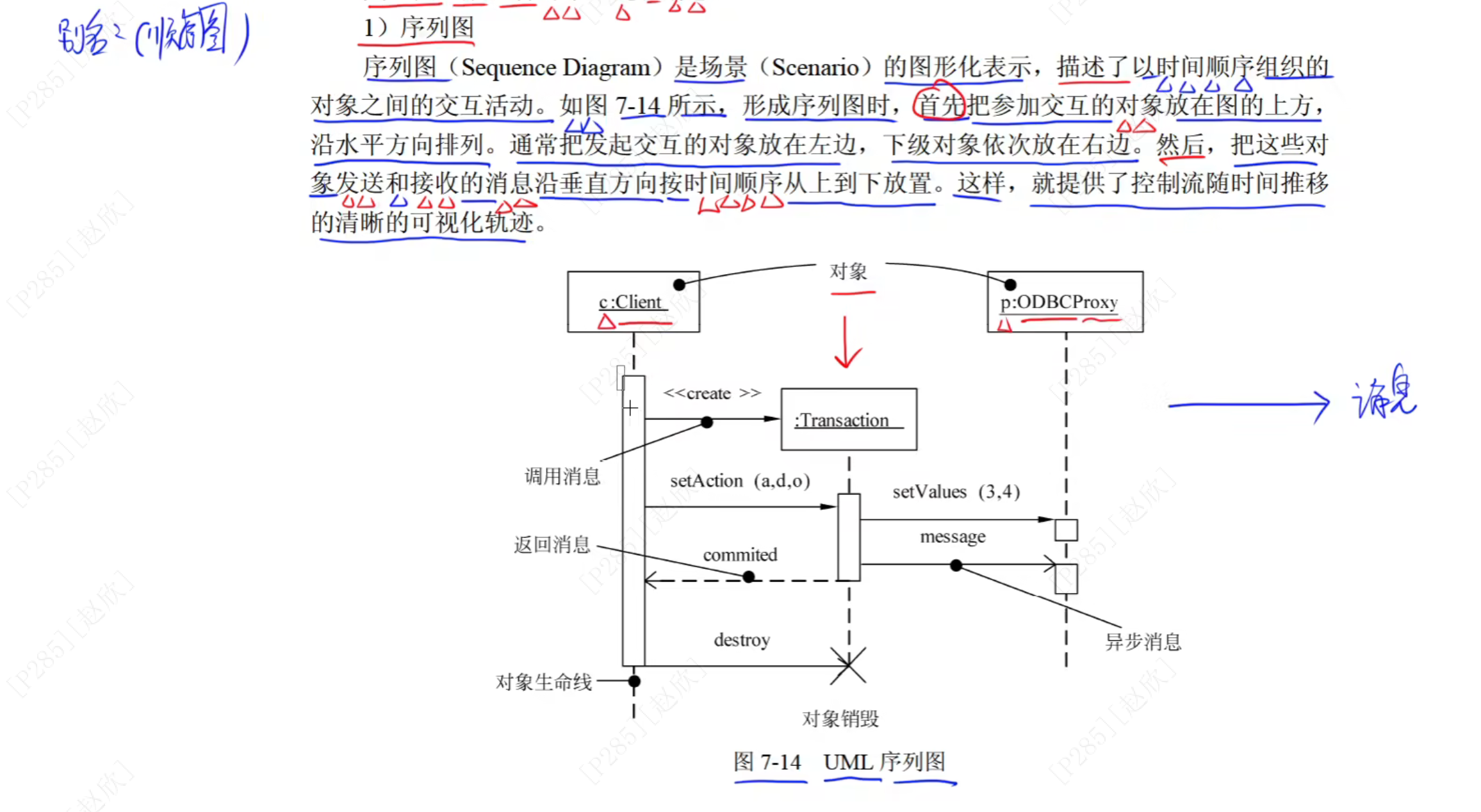

（1）序列图（顺序图）

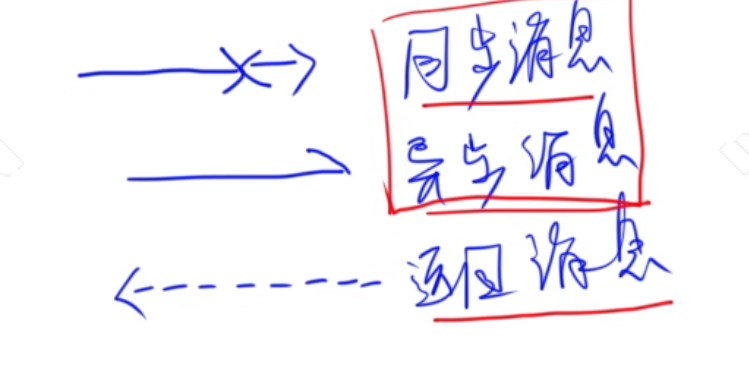

其中调用消息等价于同步消息

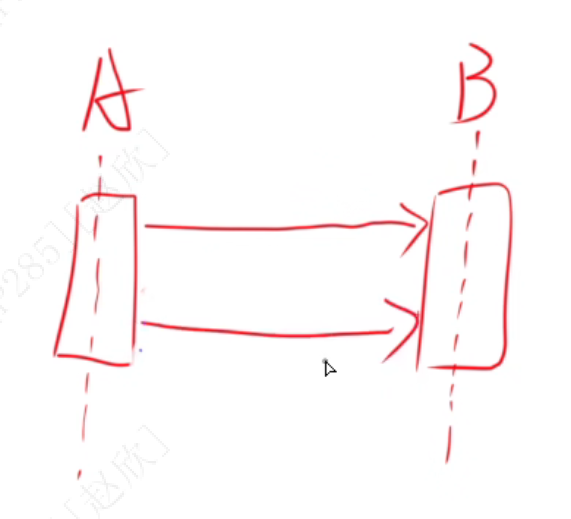

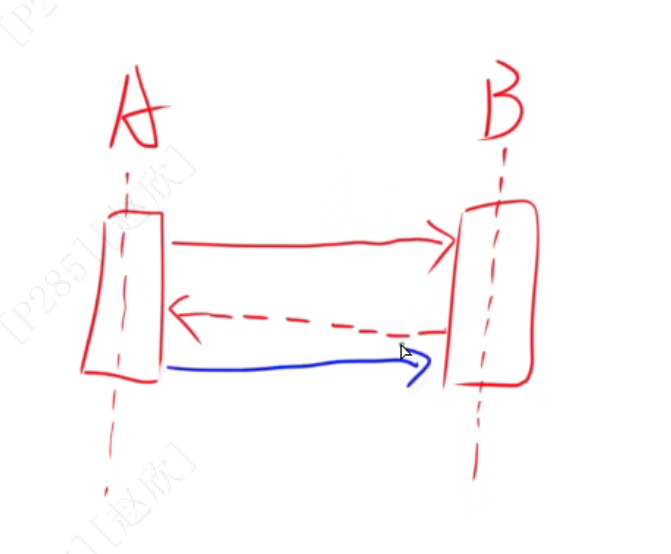

同步消息过程：首先A给B发送一个消息，B给A发送一个返回消息之后，A再给B发消息
异步消息：A给B发送消息之后不需要等待B的返回消息，A直接给B再次发送消息

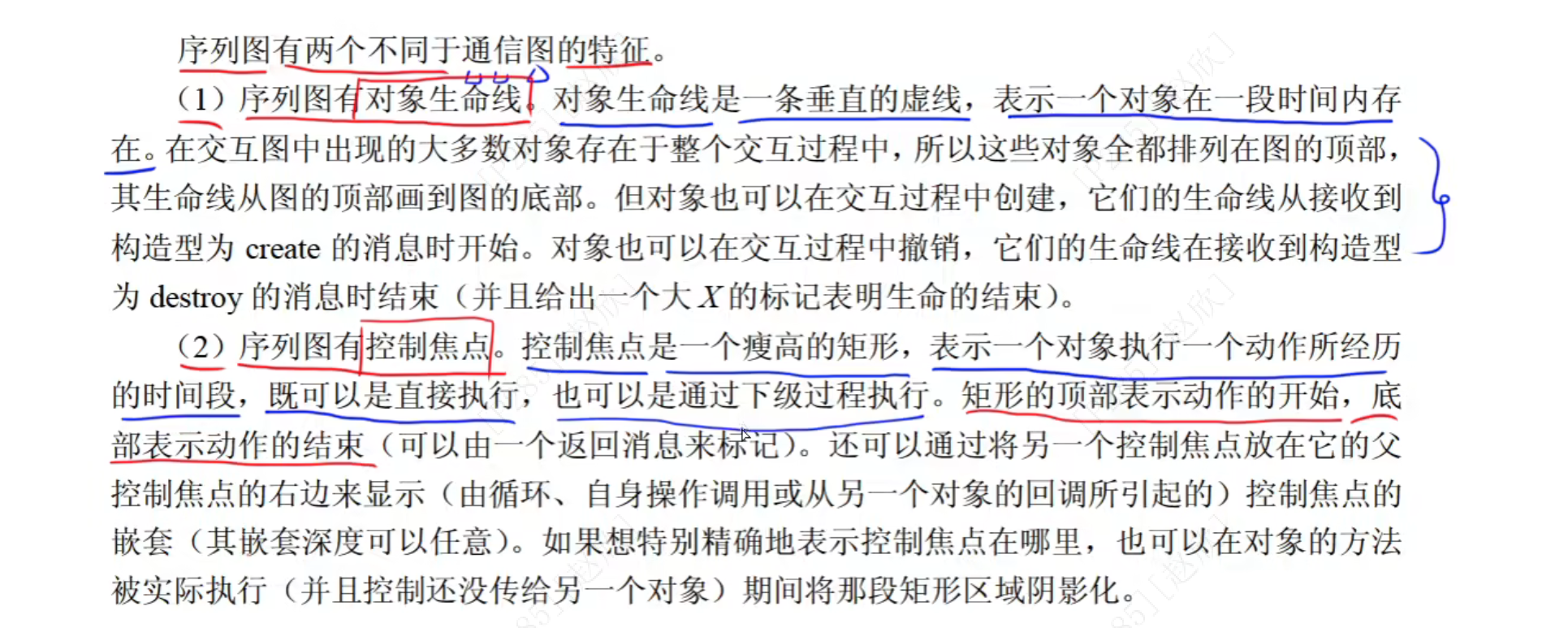

对象生命线表示对象存在的时间段
控制焦点表示对象交互的时间段
例子：

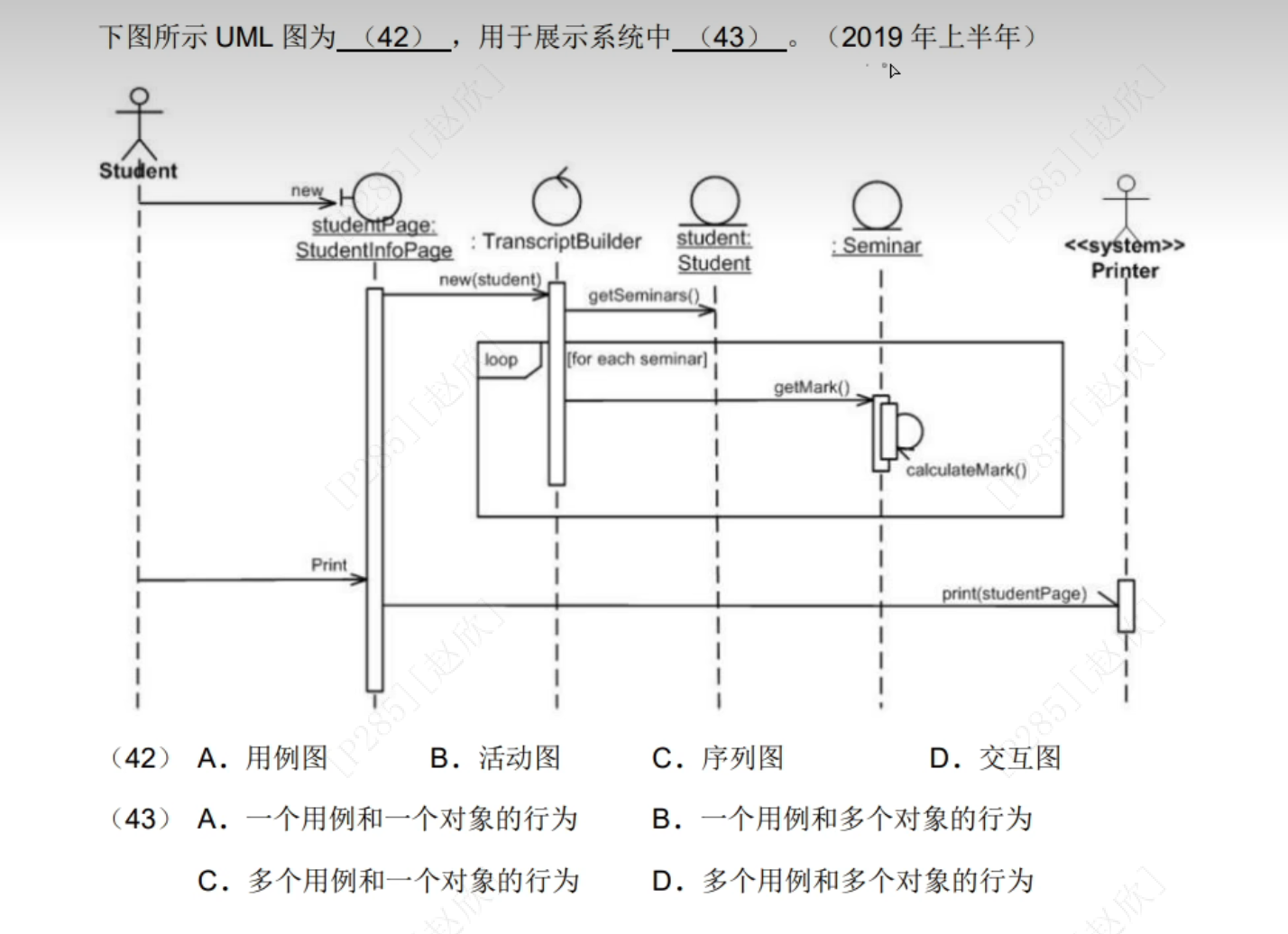

例题：

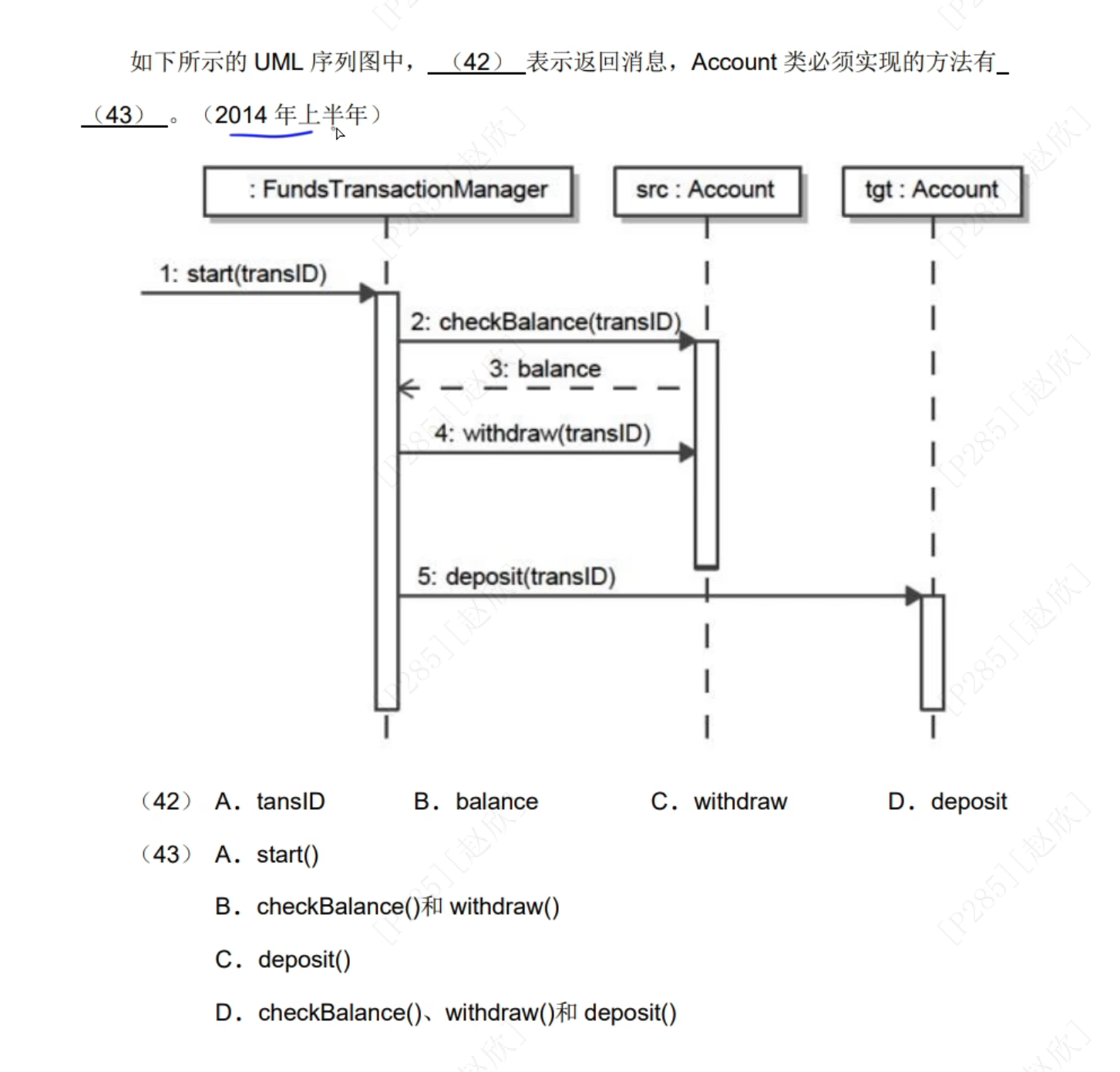

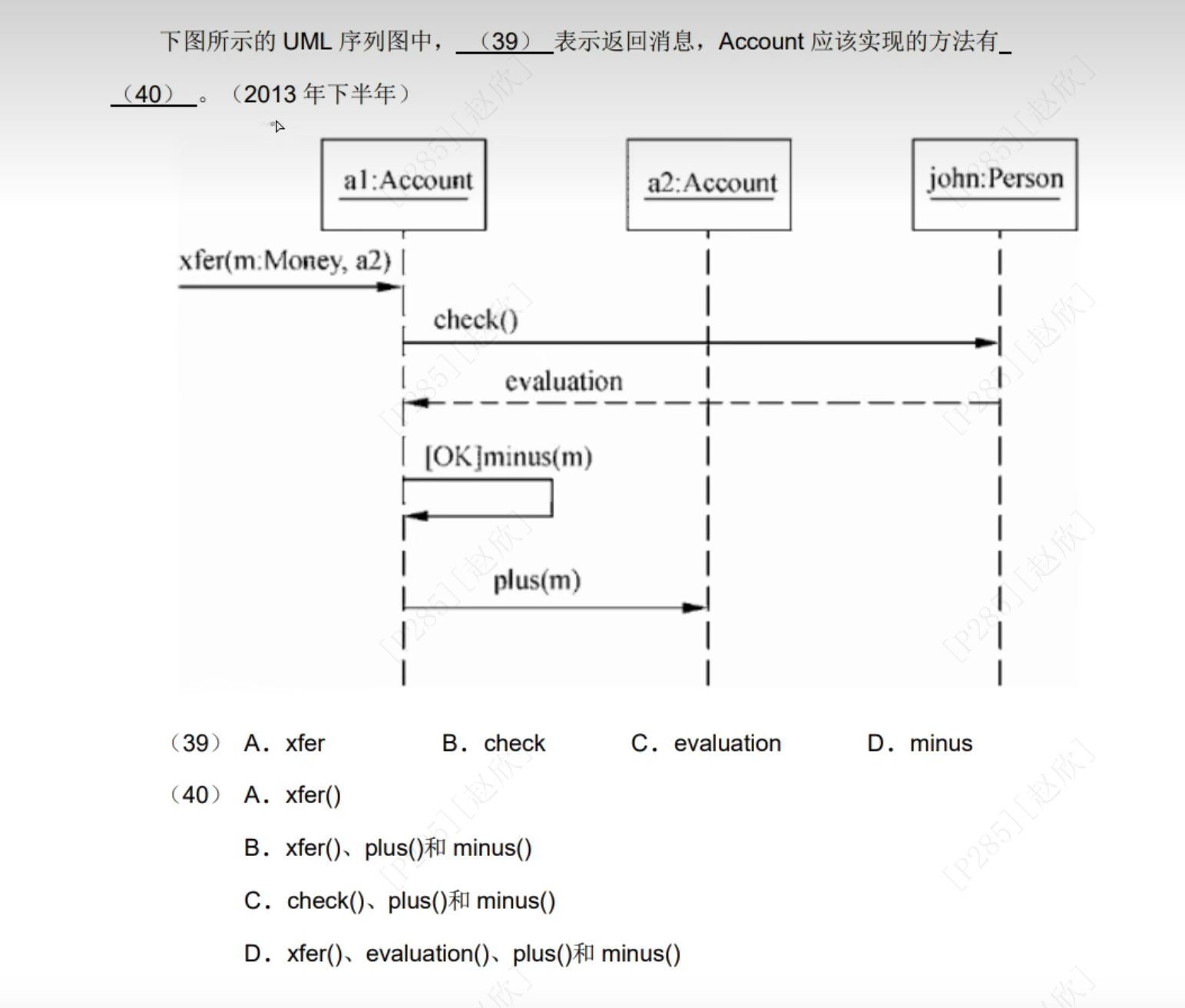

C B（实现的方法找有哪些方法指向了account，切记是方法！！！，虚线箭头表示返回消息，不是方法 ！！！）
B D
C B(和上边的登陆系统一样，登录这个用例相当于是一个用例，完成了一件事，系统为多对象单用例)

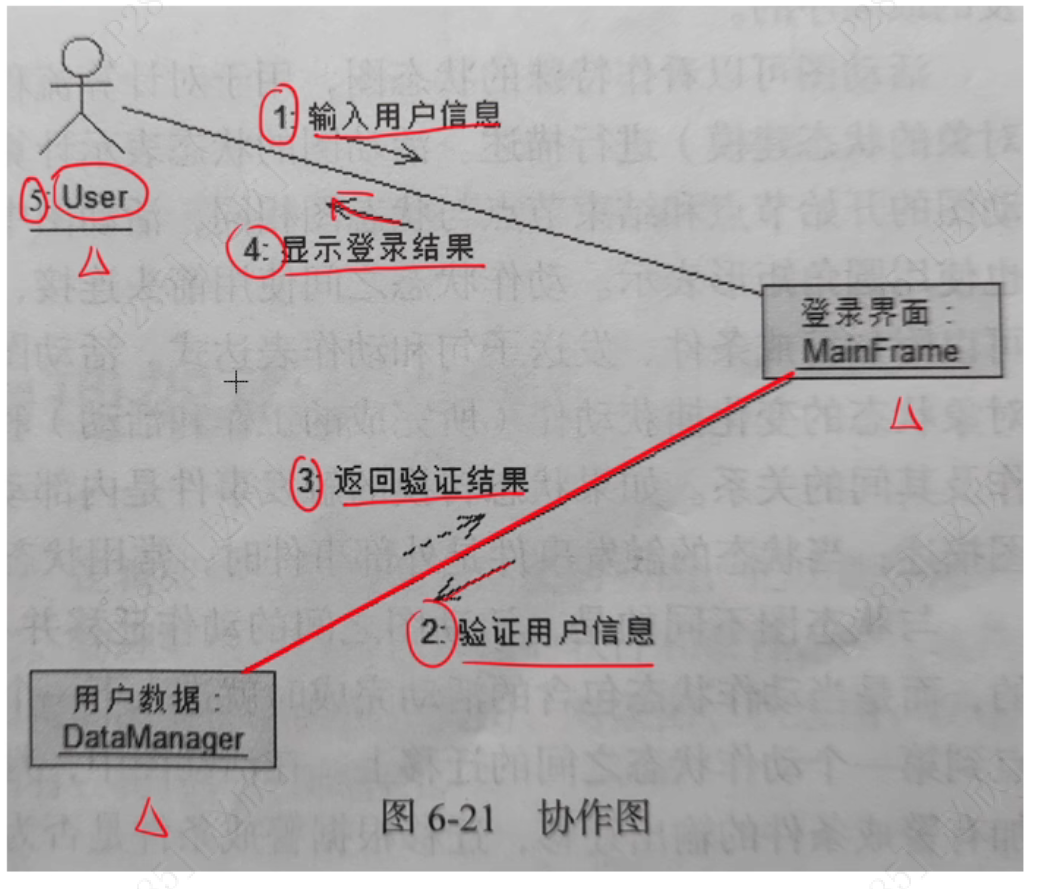

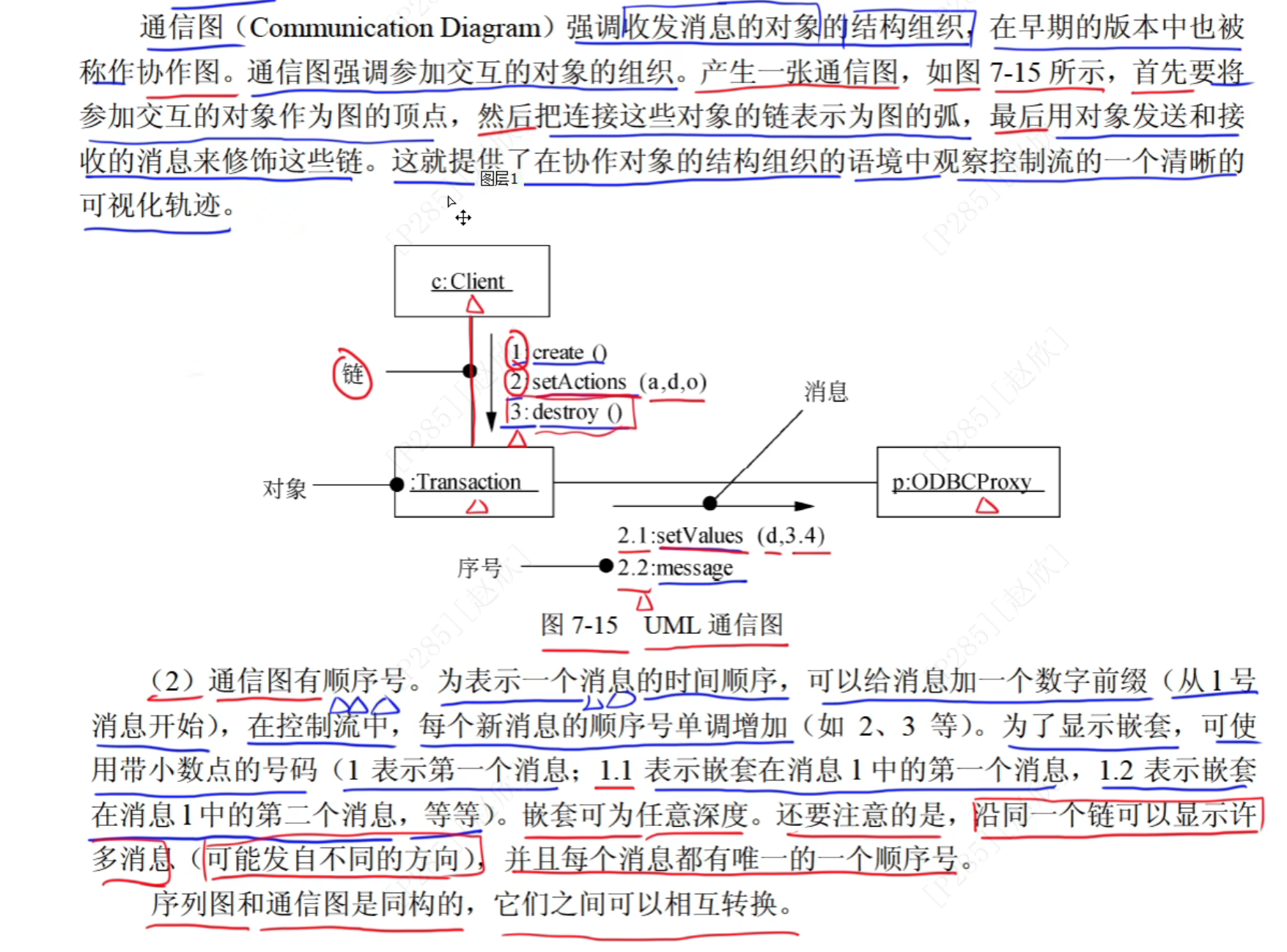

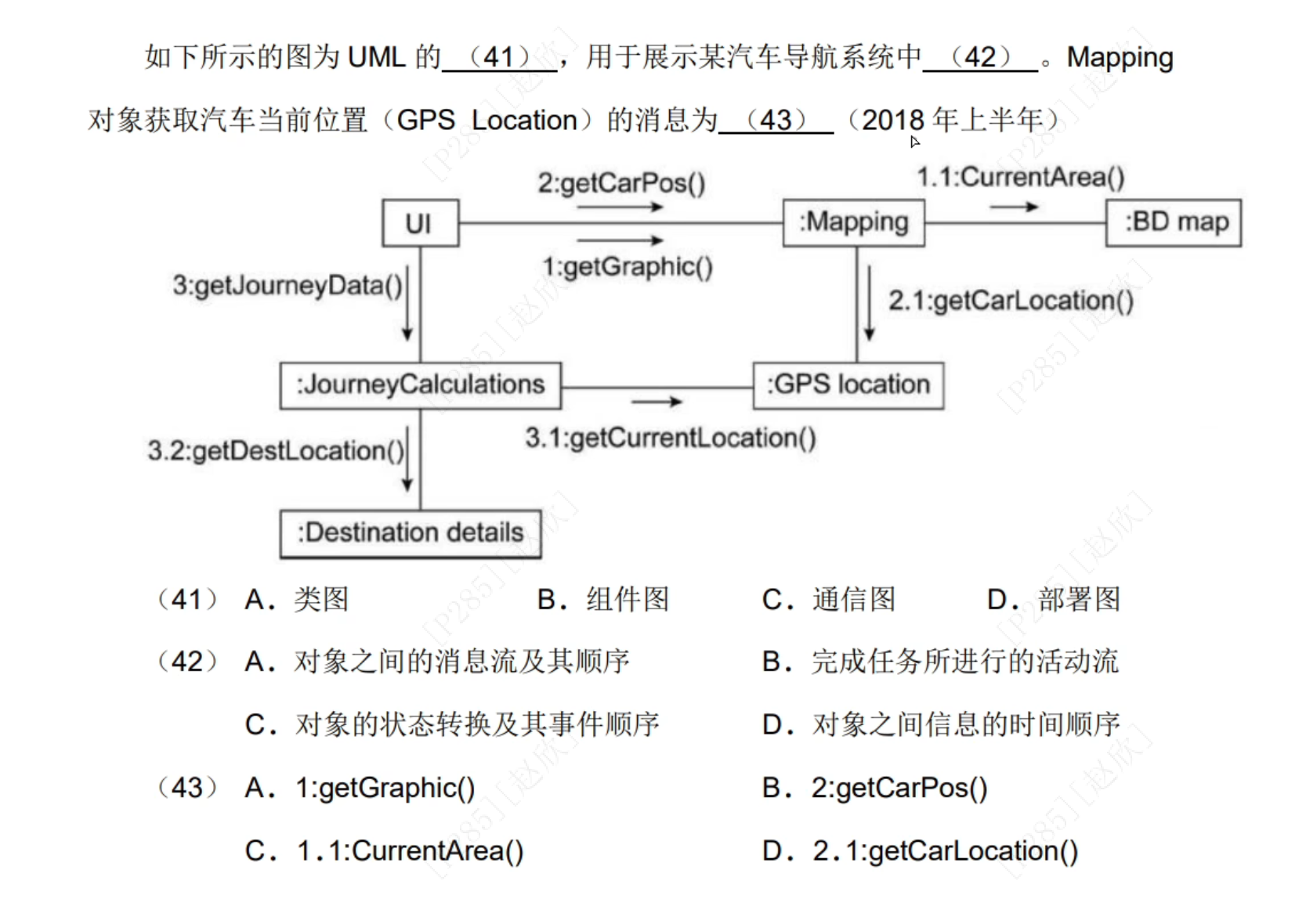

（2）通信图（协作图）
例子：

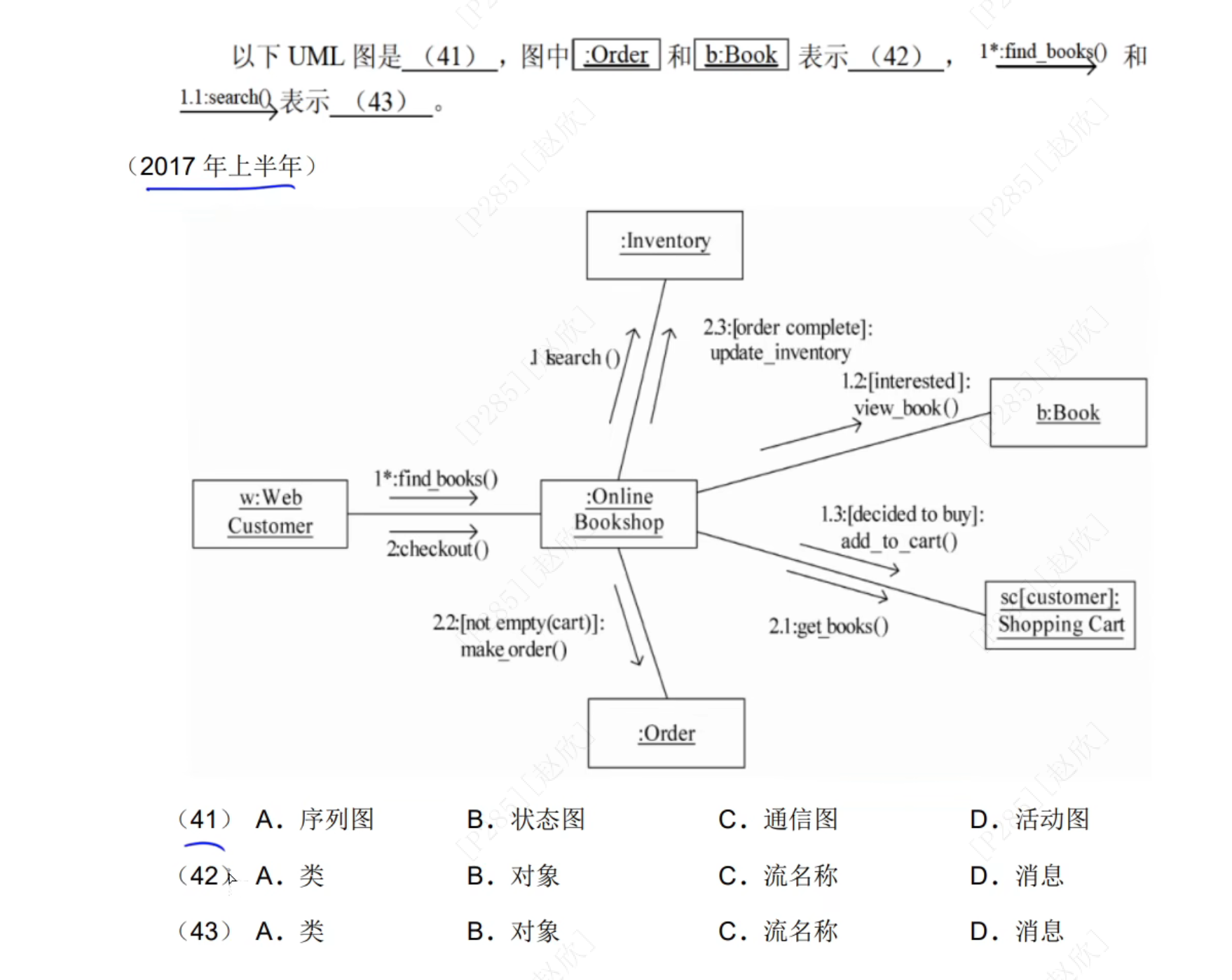

例题：
C B D
C A D

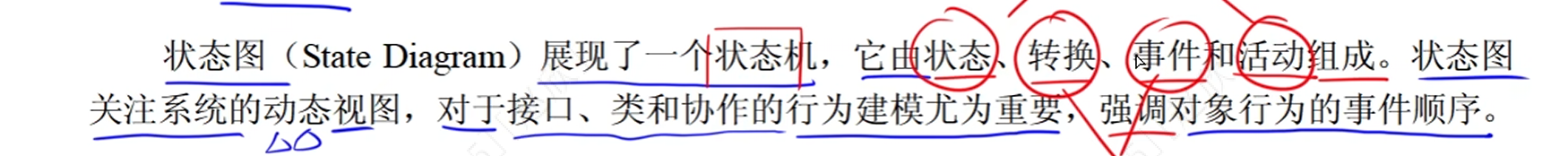

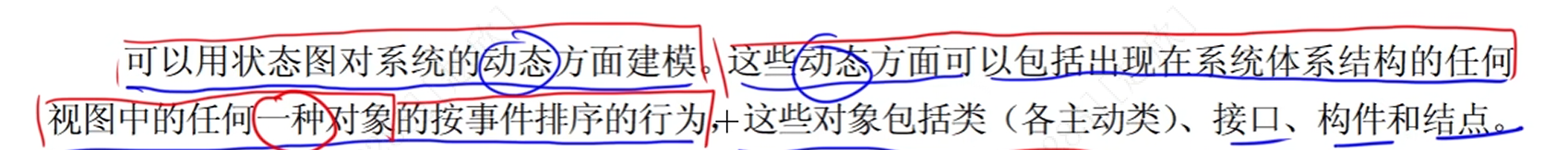

(e)状态图

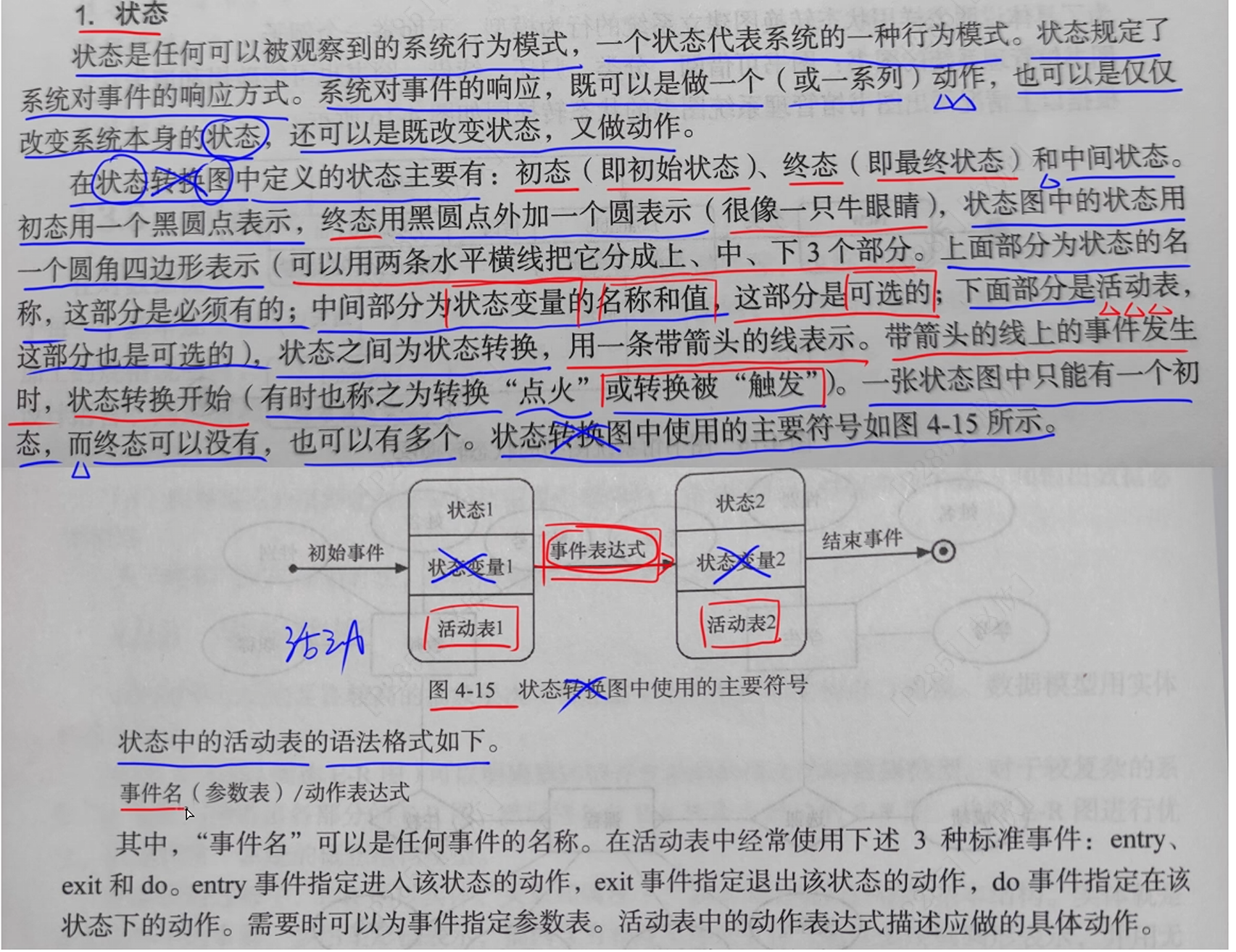

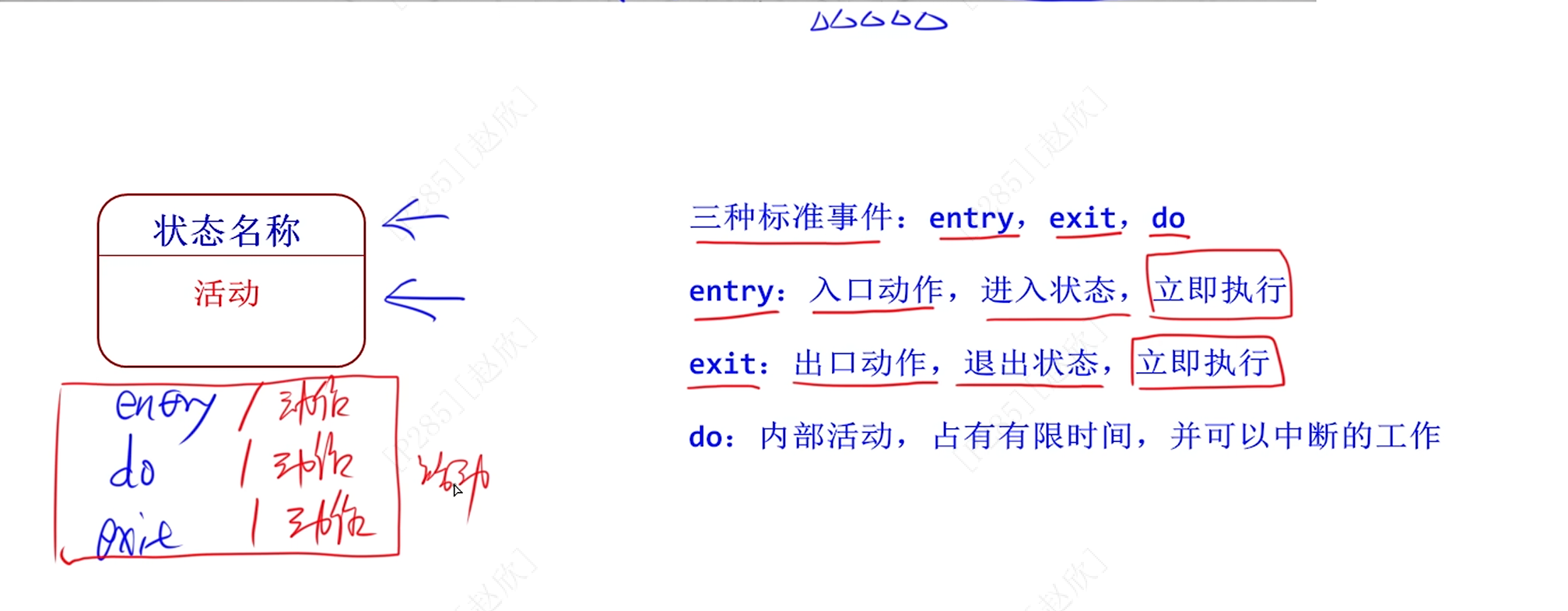

（1）状态和活动

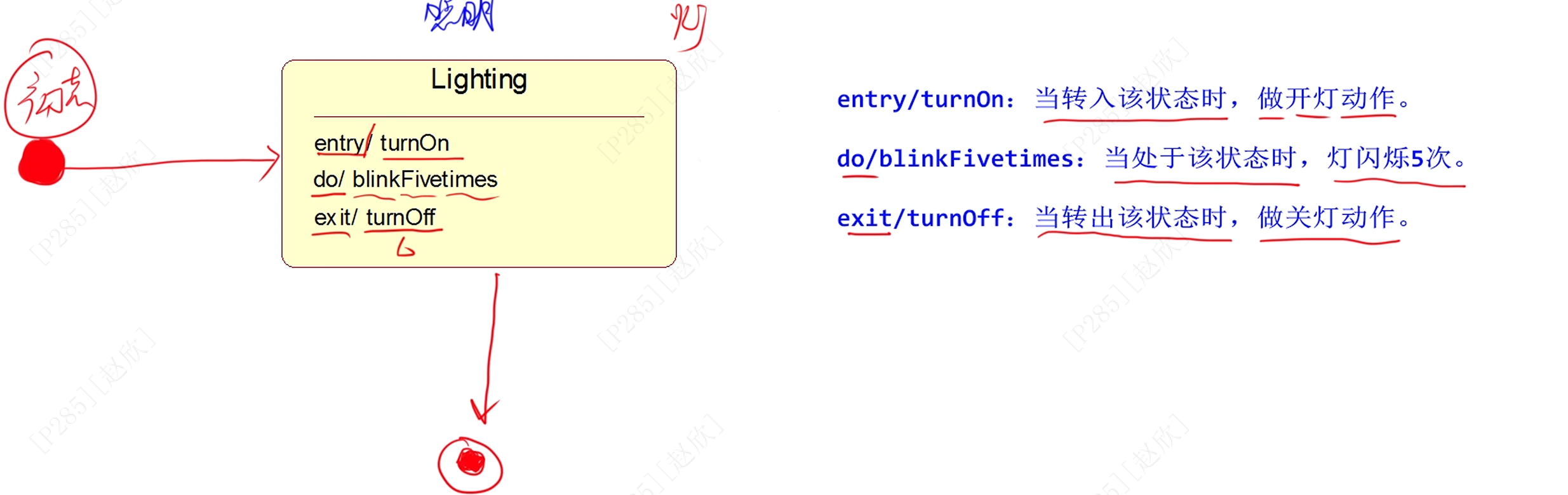

例子：

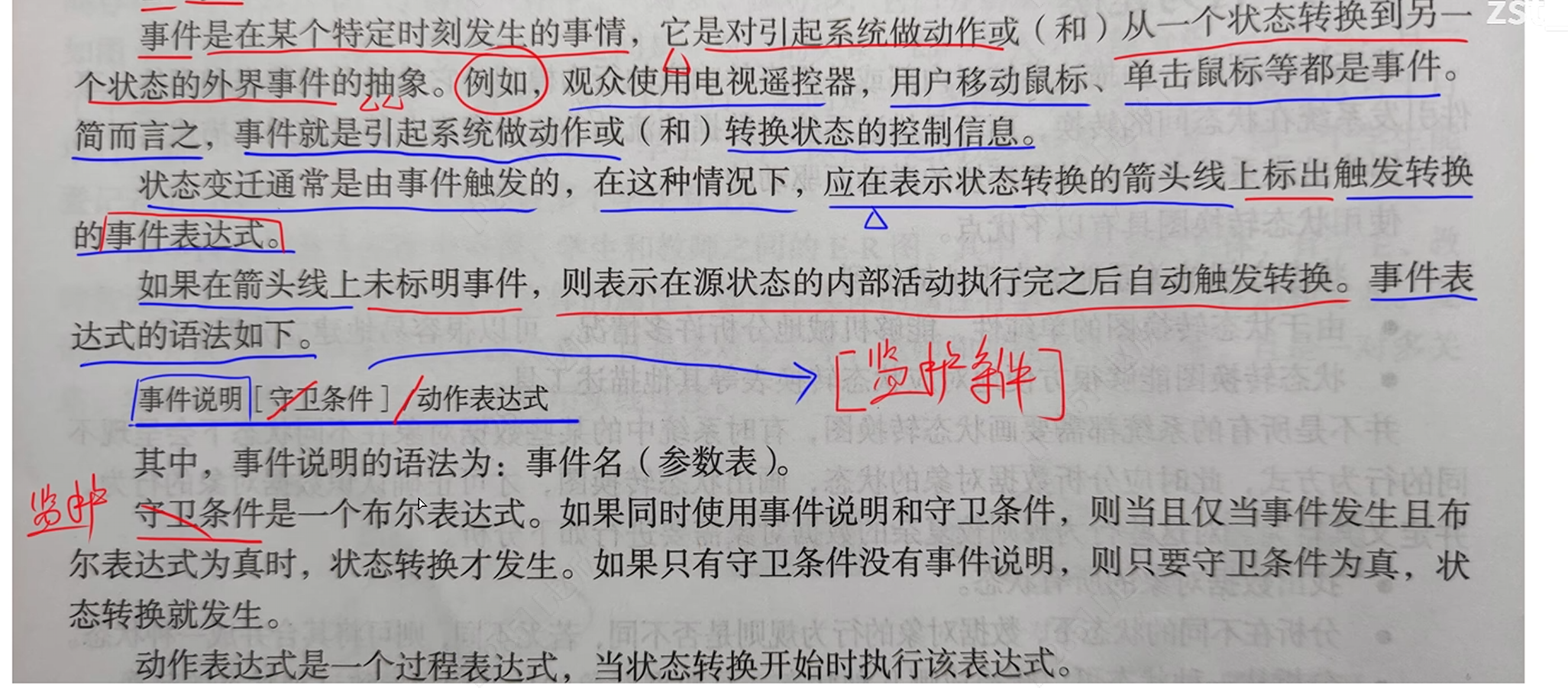

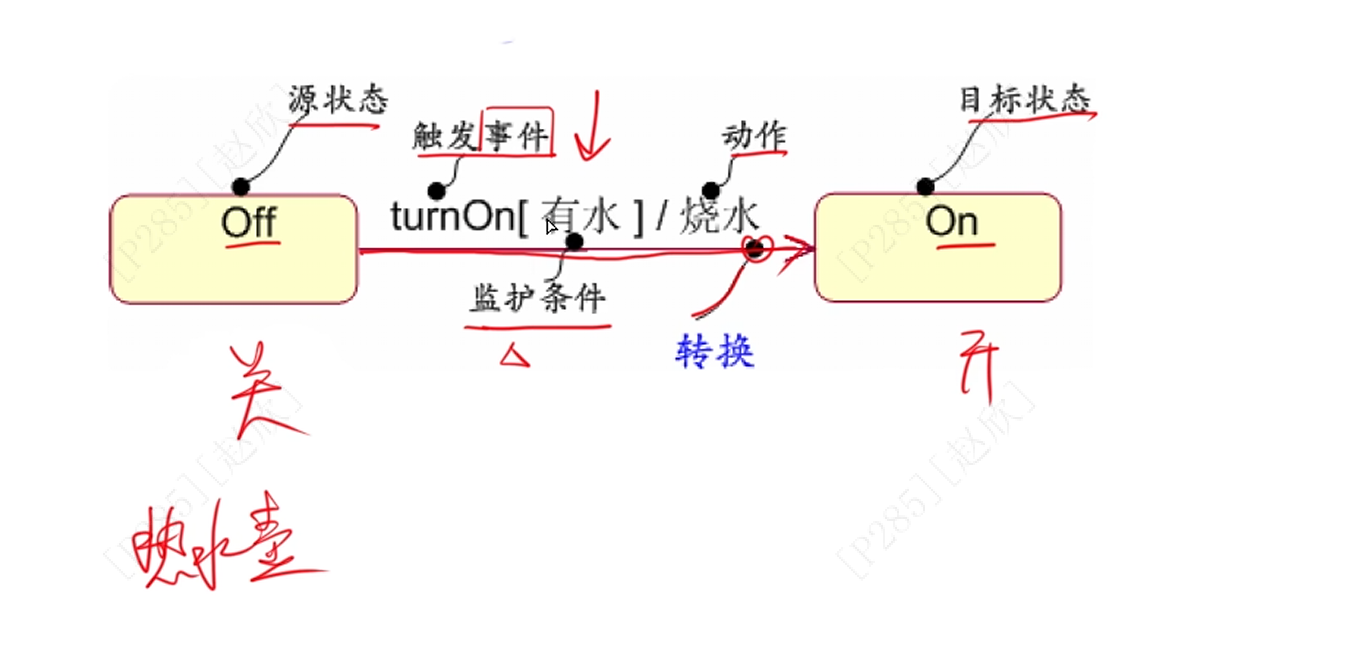

（2）转换和事件

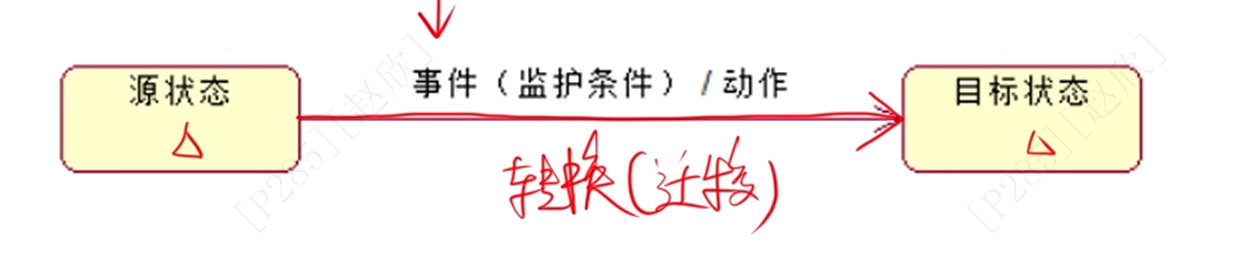

转换包括两个状态：源状态和目标状态

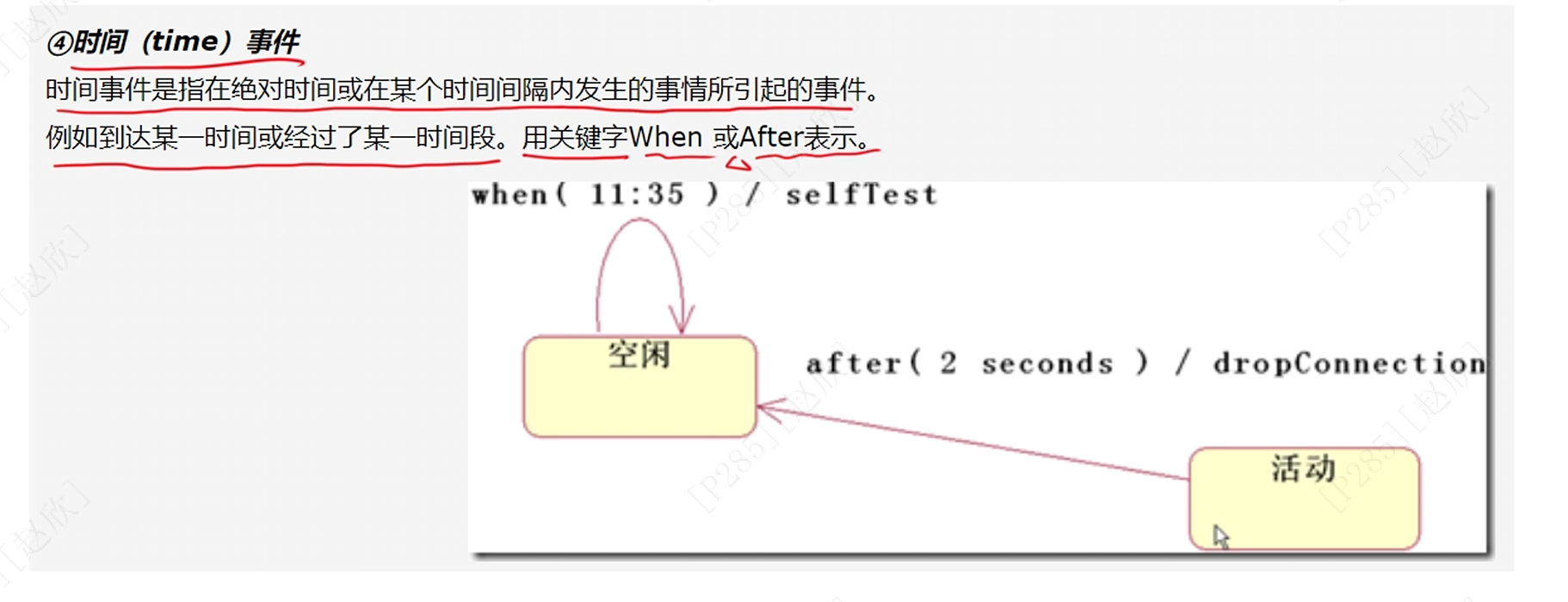

事件触发转换（迁移）
活动（动作）可以在状态内执行，也可以在状态转换（迁移）时执行！（牢记以下形式
事件[监护条件]/动作）
例题：

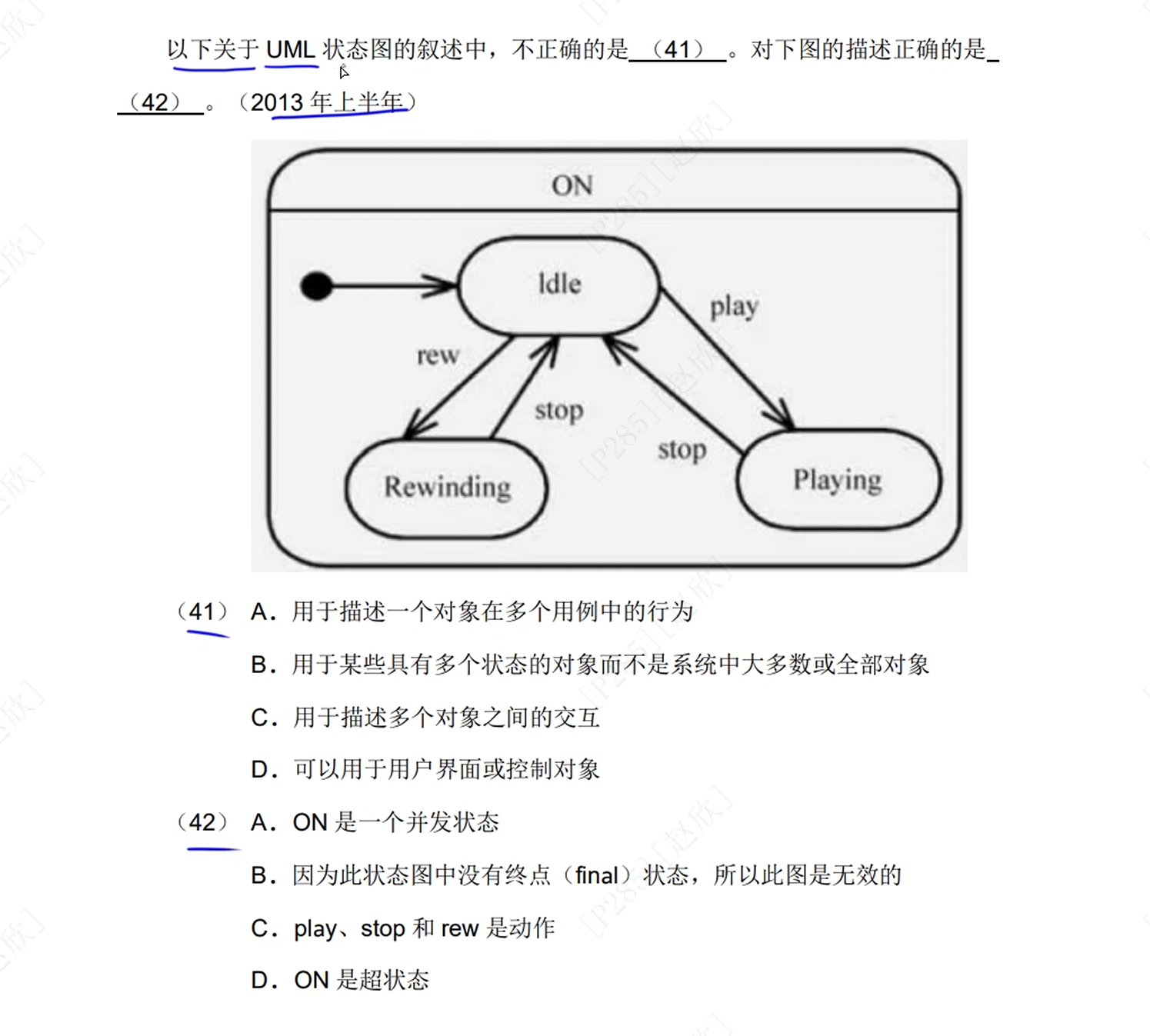

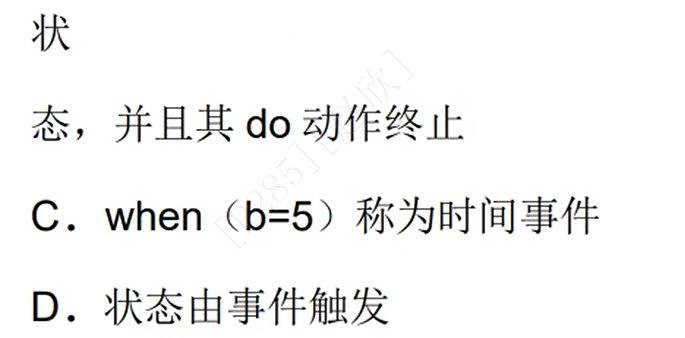

C D（NO就是一个状态，在状态里又包含其他状态表示该状态是组合（超）状态；c选项是事件，不是动作；一个状态图可以没有终态/多个终态；

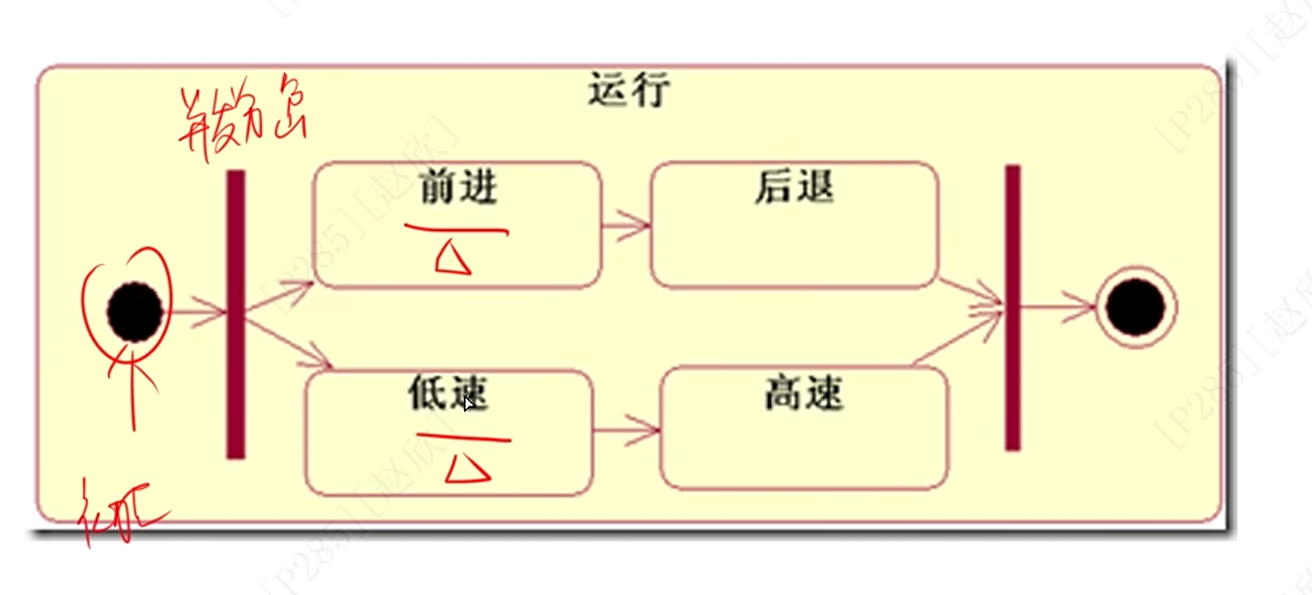

并发状态有明显的矩形：
）

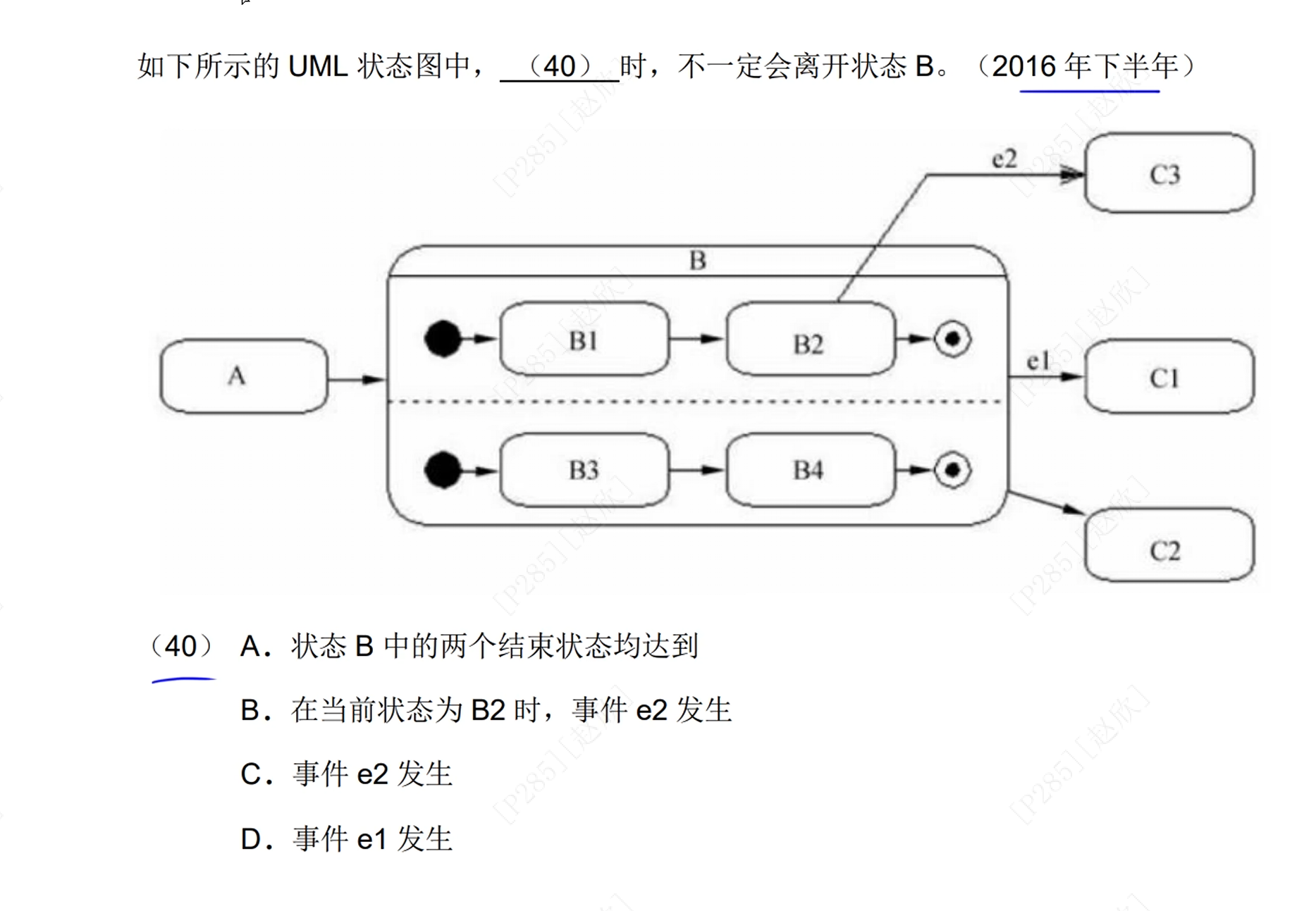

C（如果当前状态不是B2，那么e2发生时就不一定会离开状态B；此外当B的两个结束状态均达到的时候，没有时间发生会直接转换到C2状态）

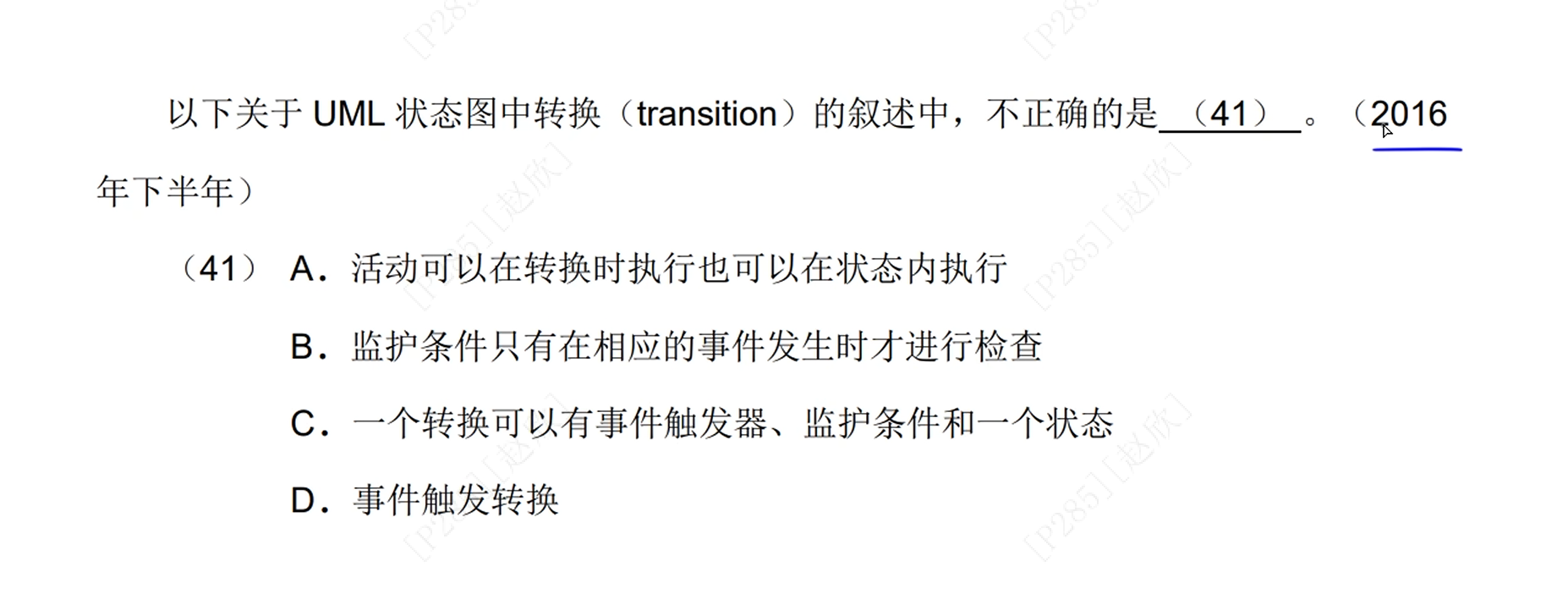

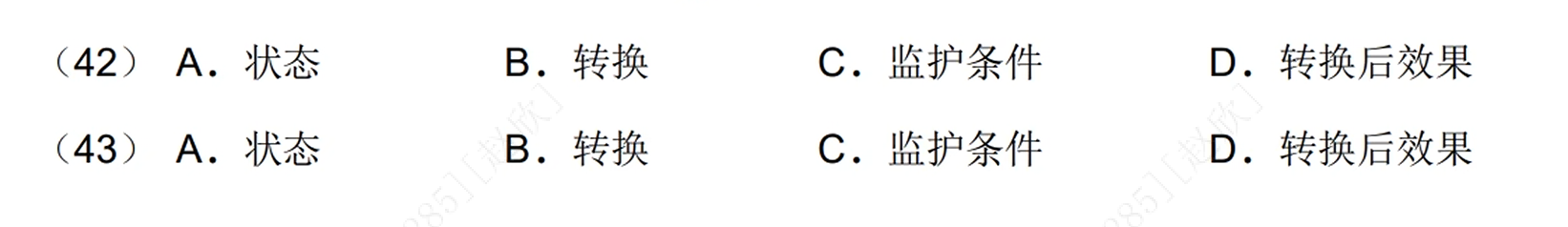

C(UML 状态图的转换是两个状态之间 的关系（源状态→目标状态），语法为事件[监护条件]/动作，它本身不包含 "一个状态" 作为组成部分)

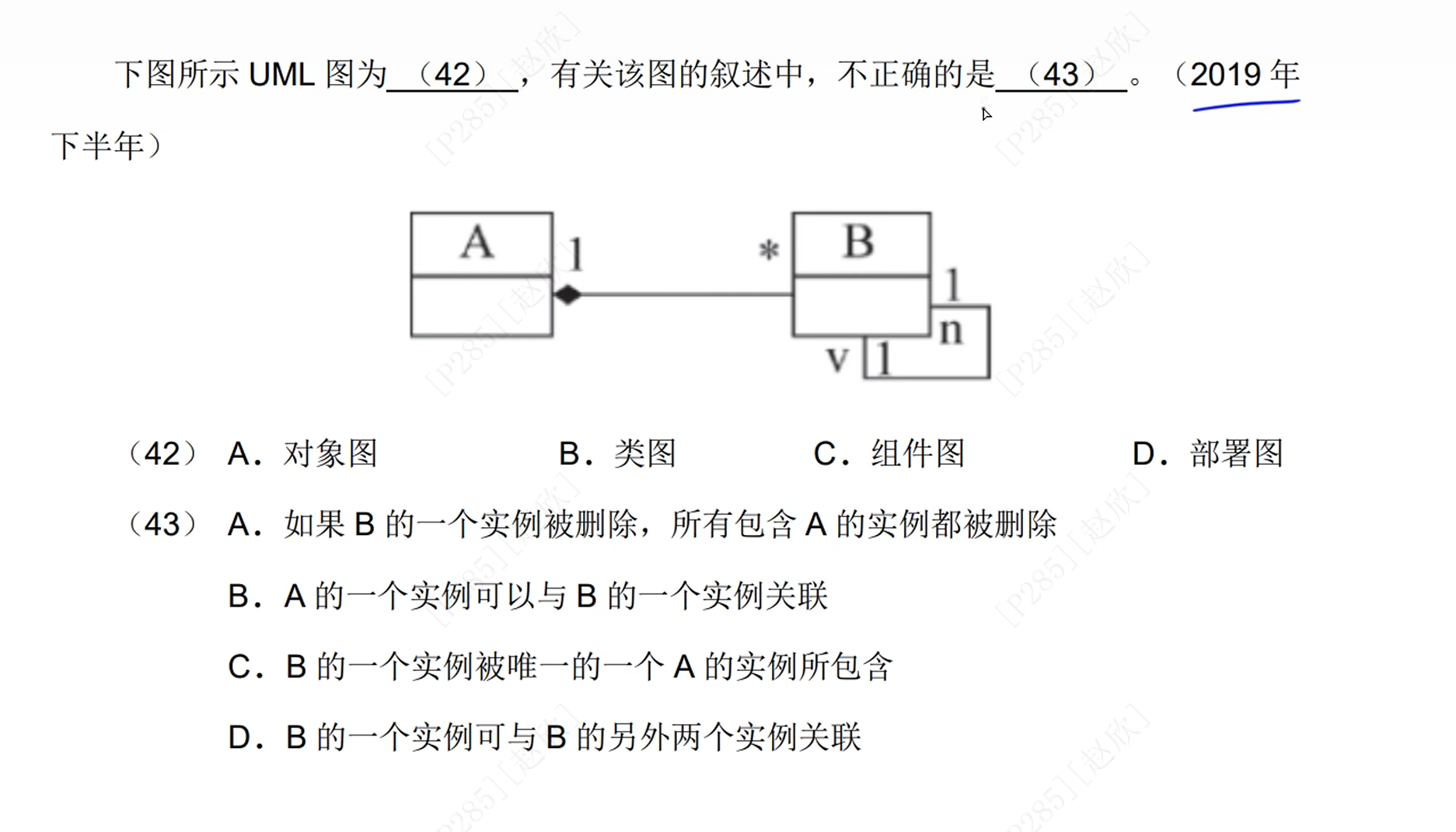

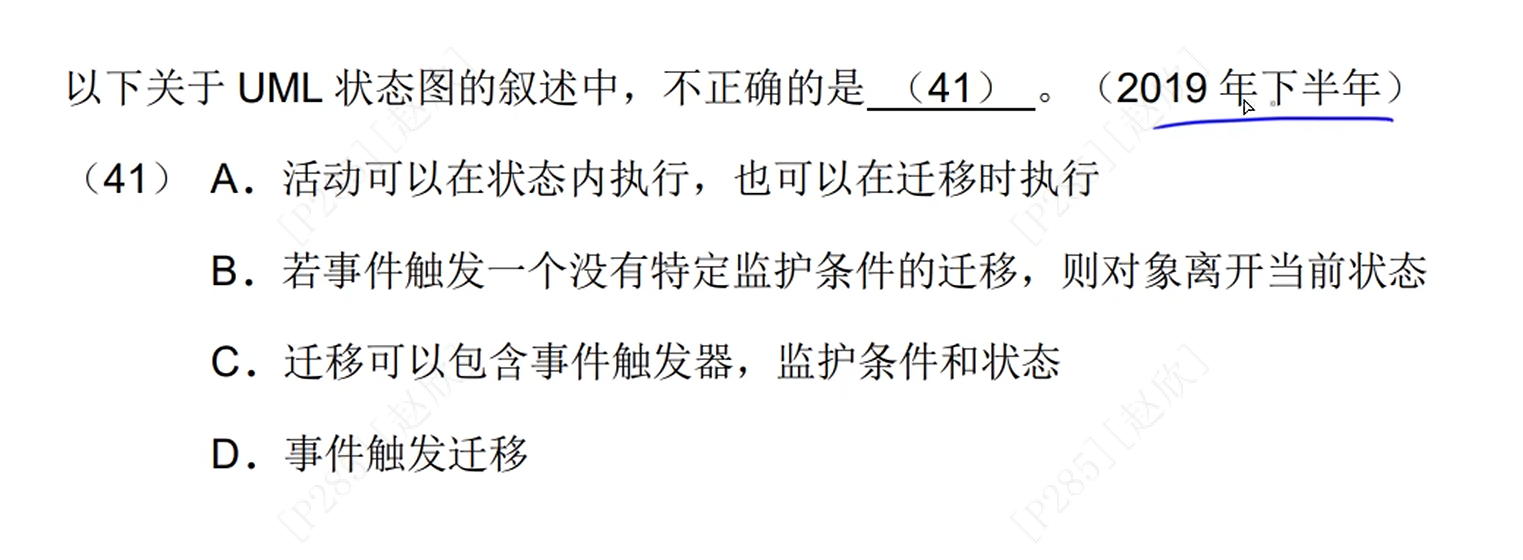

2019年下：
C(迁移不包含状态)

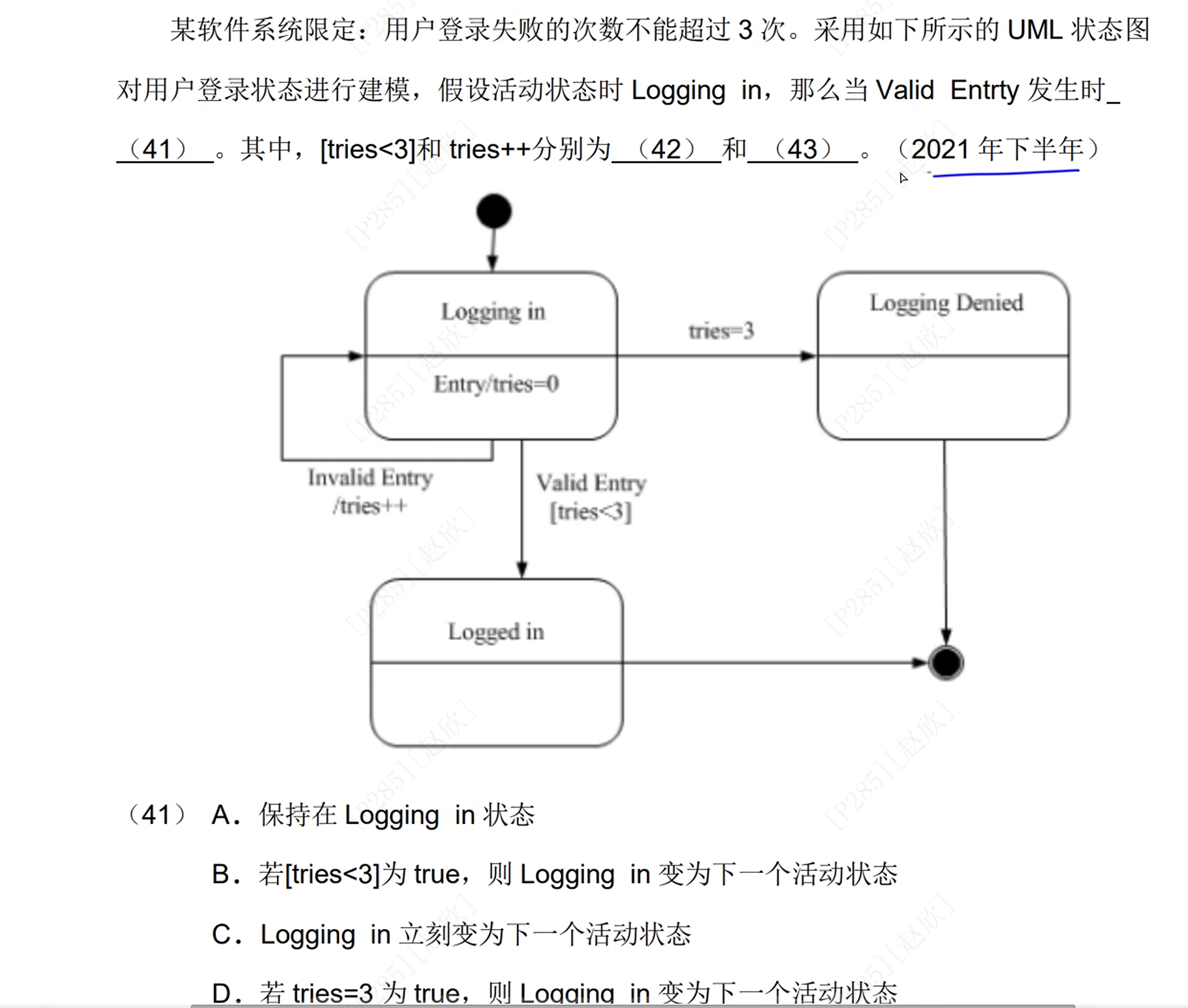

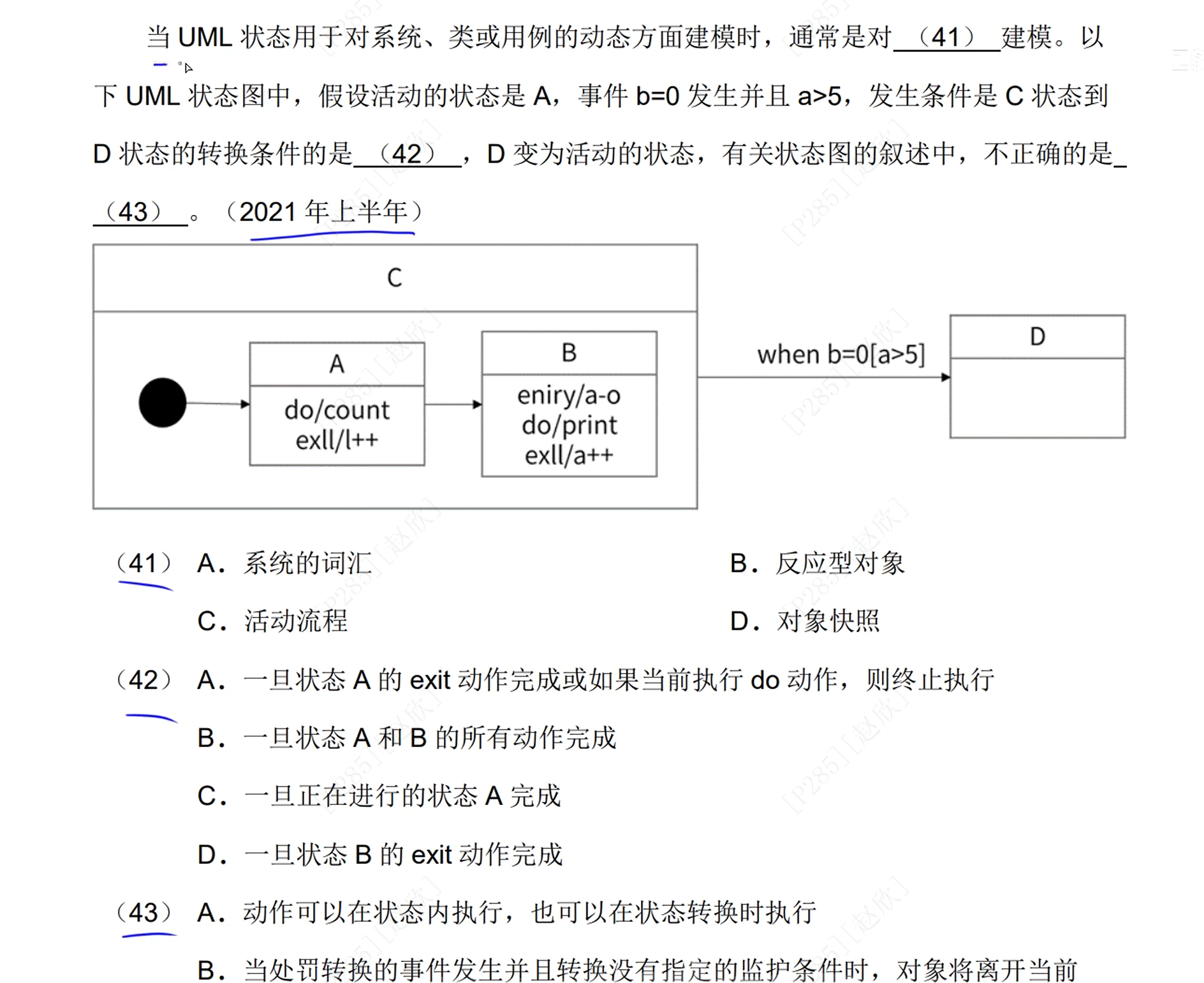

2021年上：
B B D
2021年下：
B C B(转换包括事件、监护条件和动作)

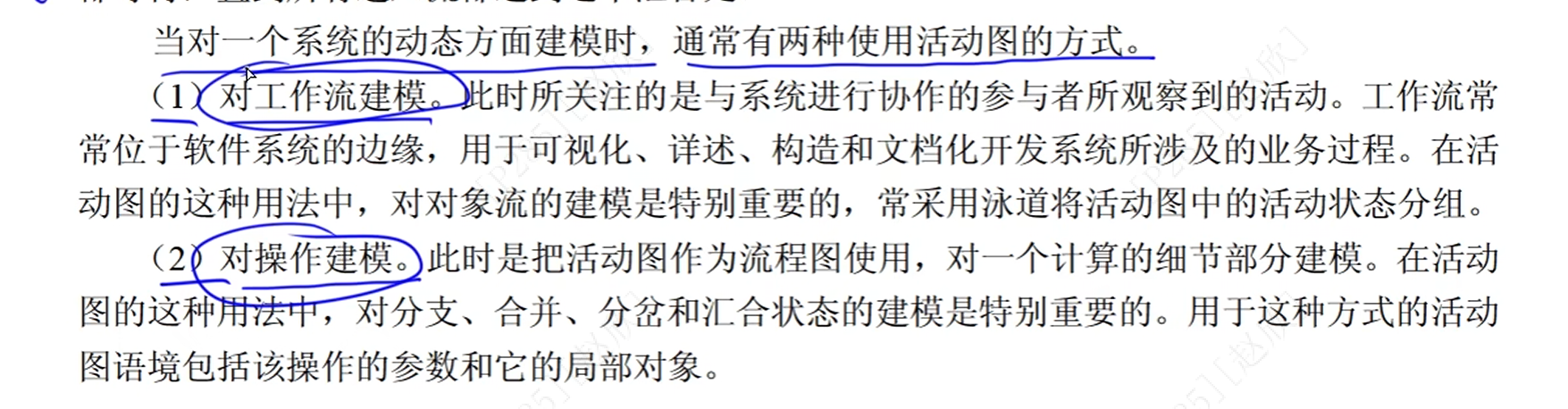

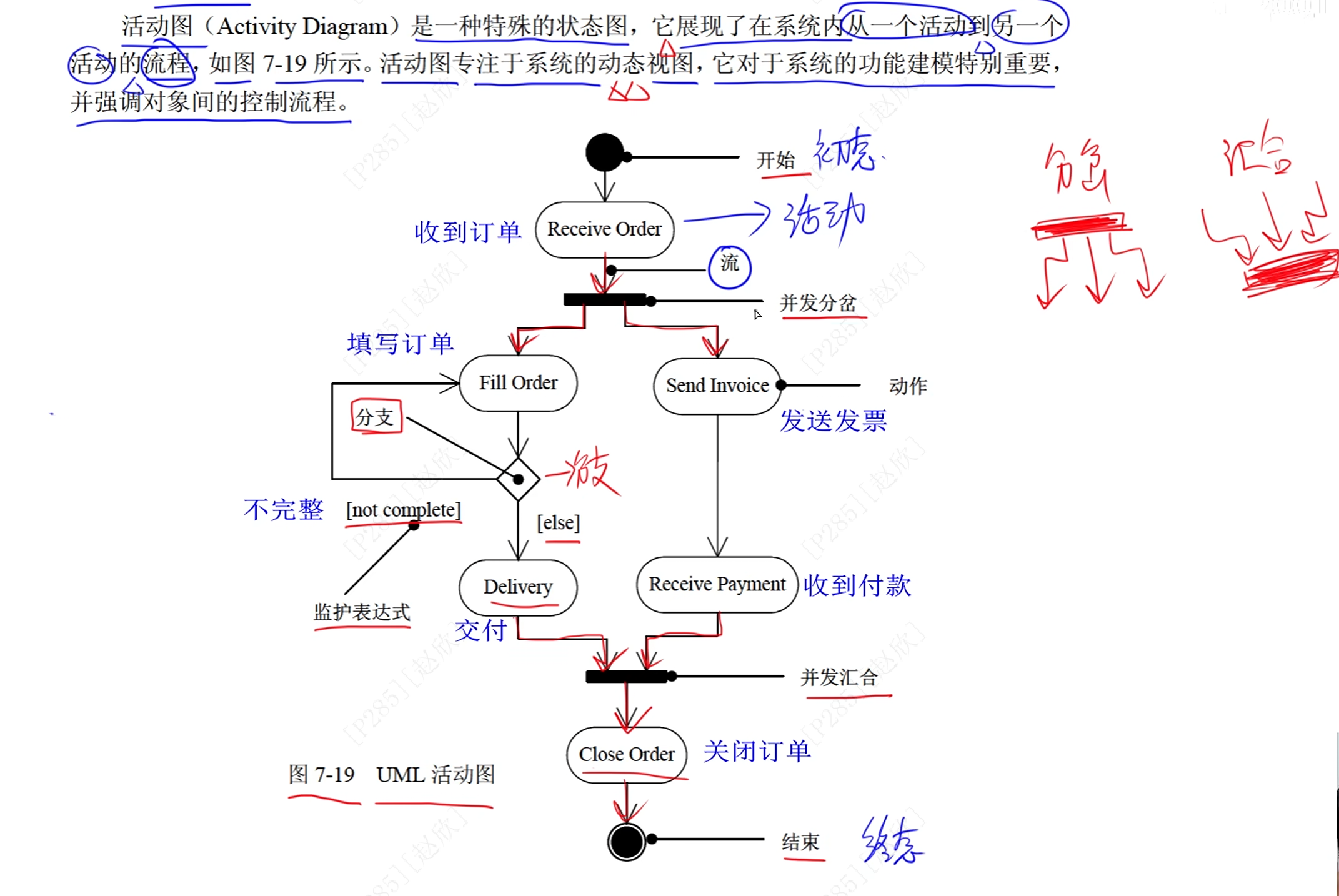

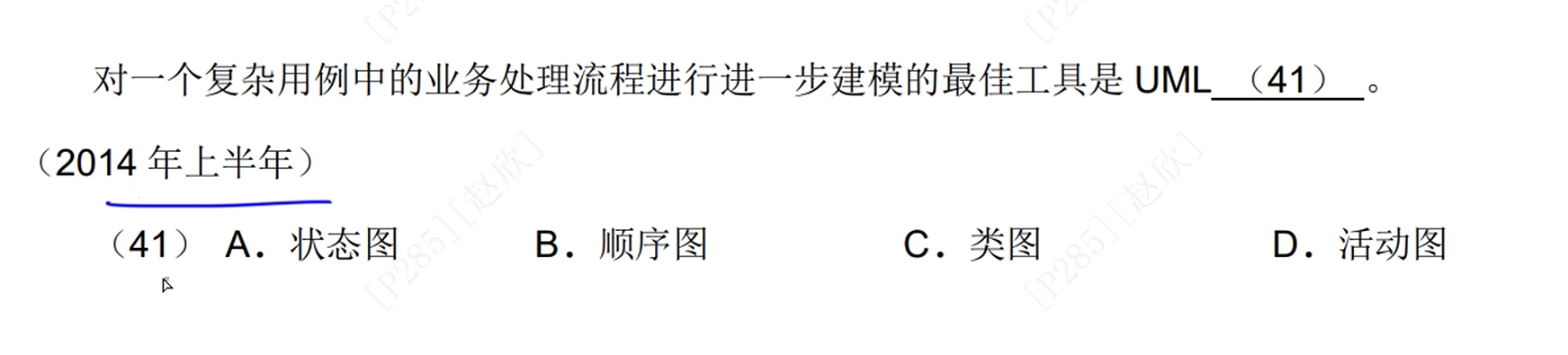

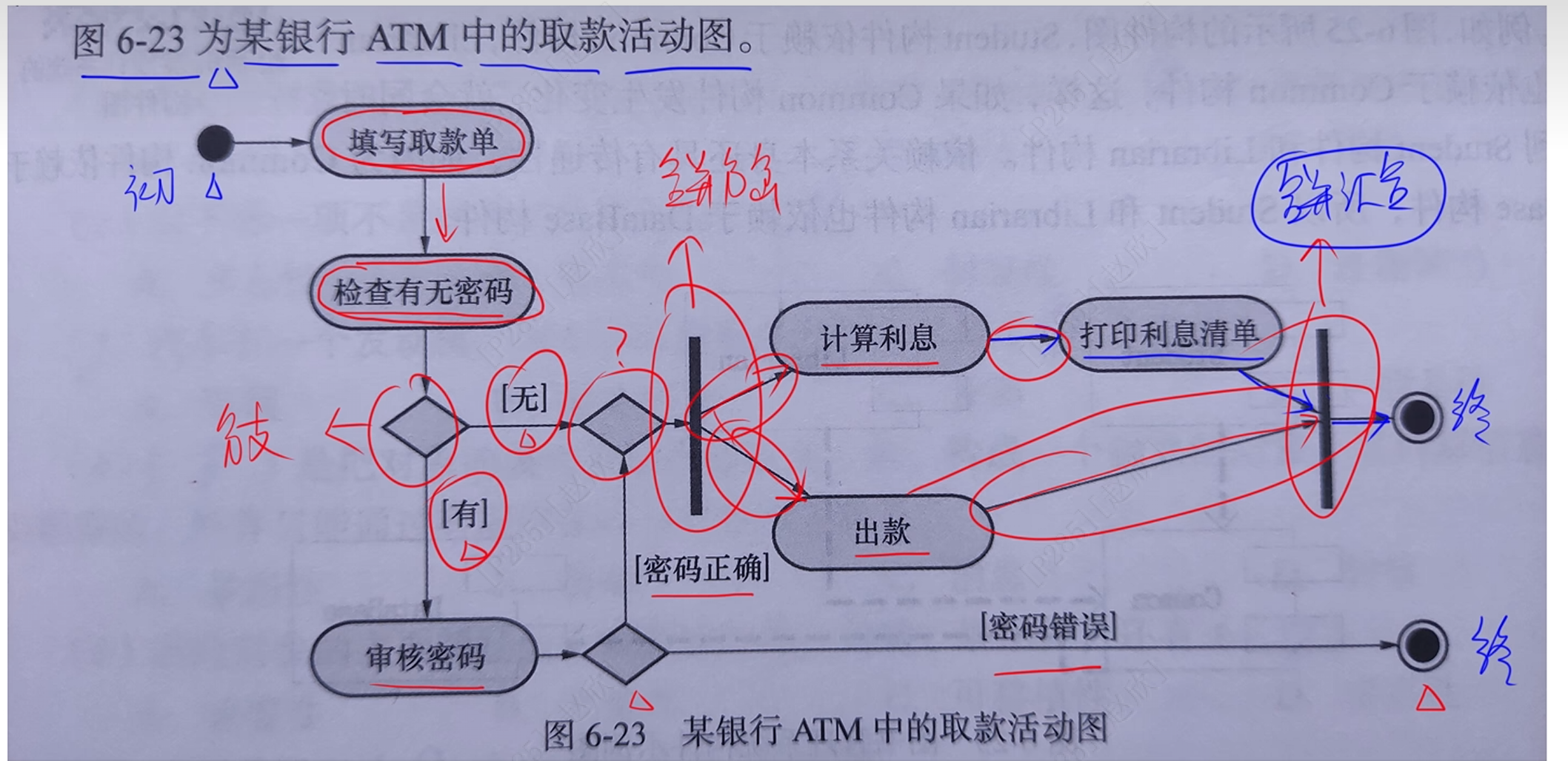

（f）活动图
2012年下：
B

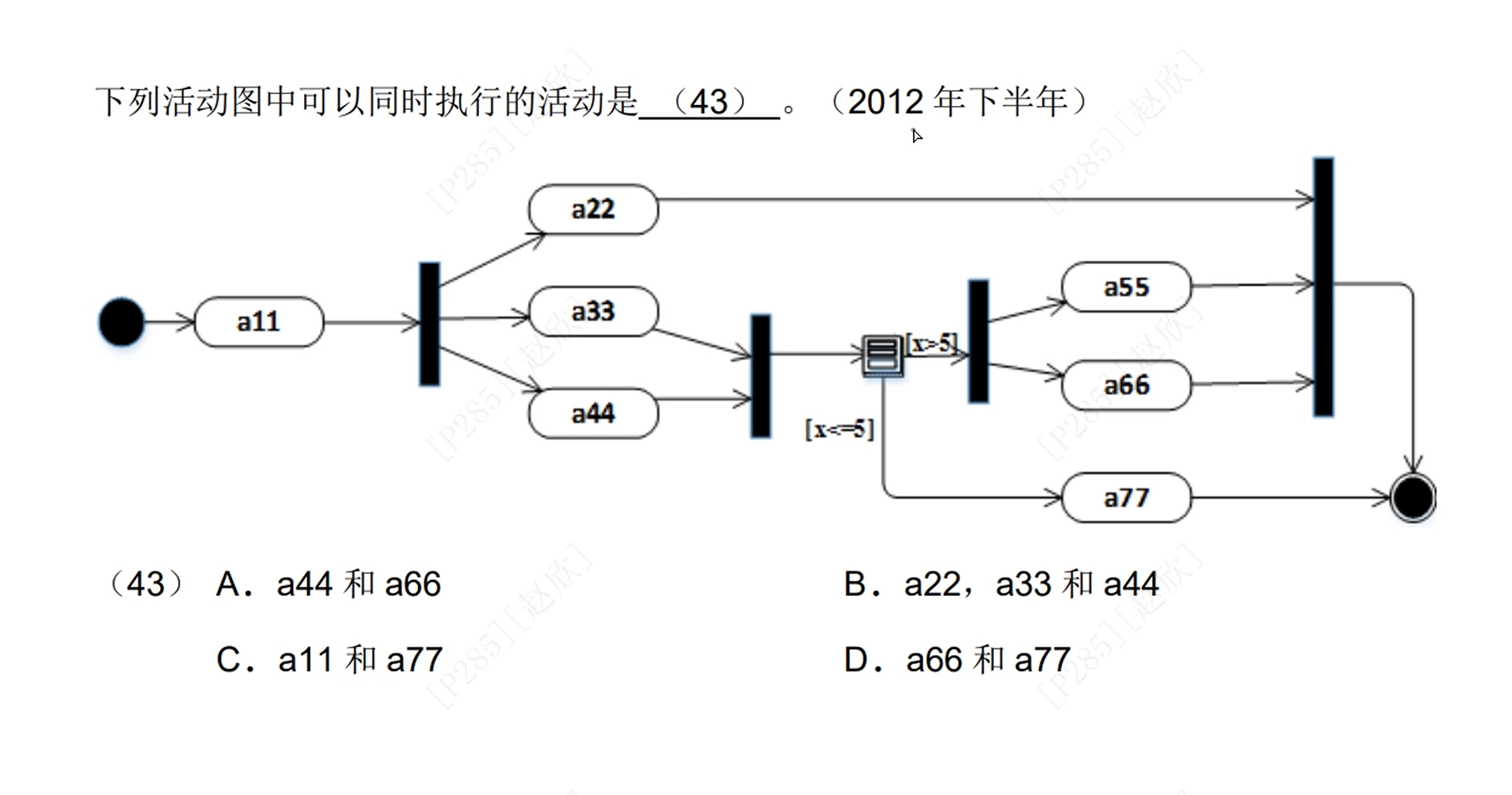

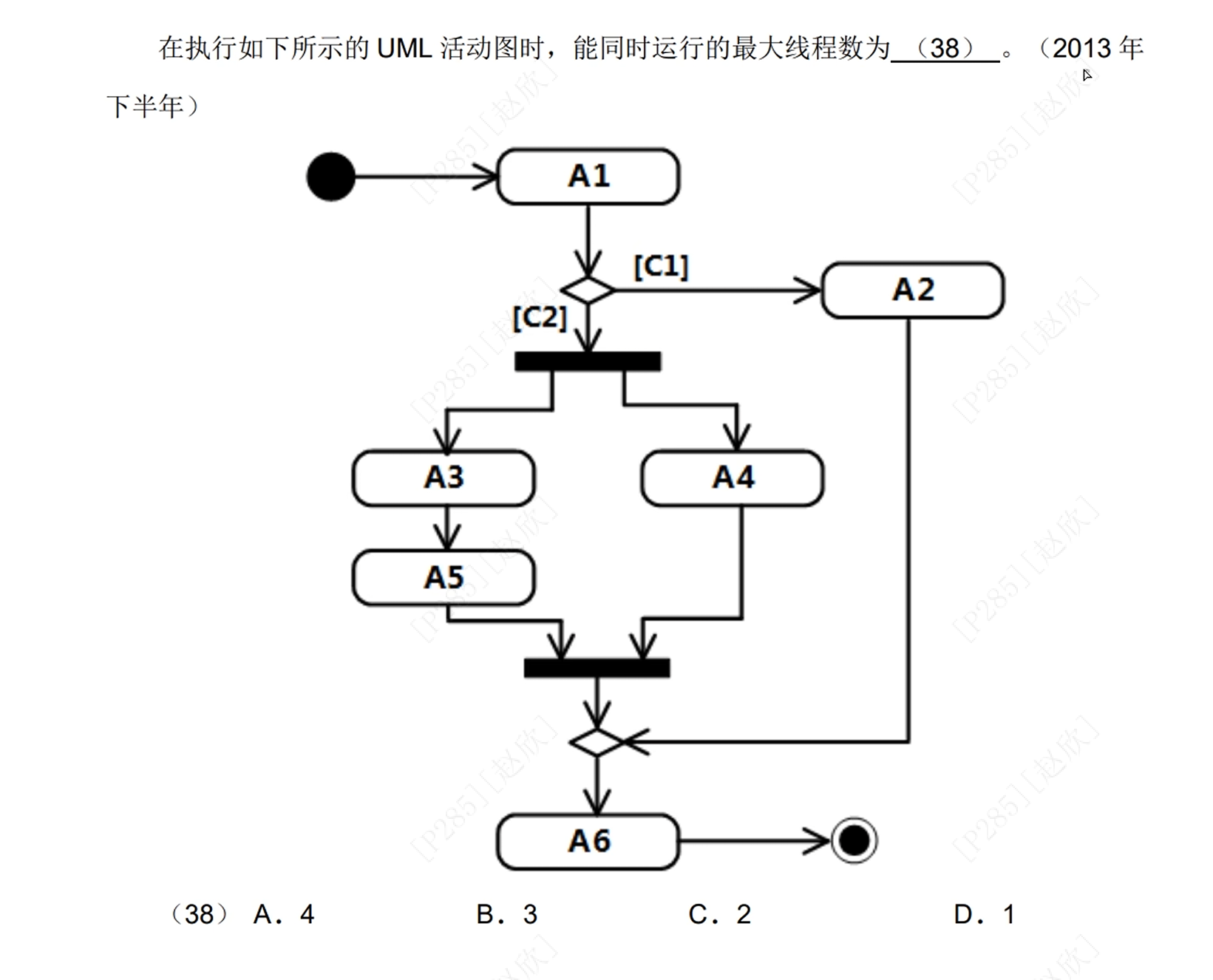

C(线程数=活动数)
D

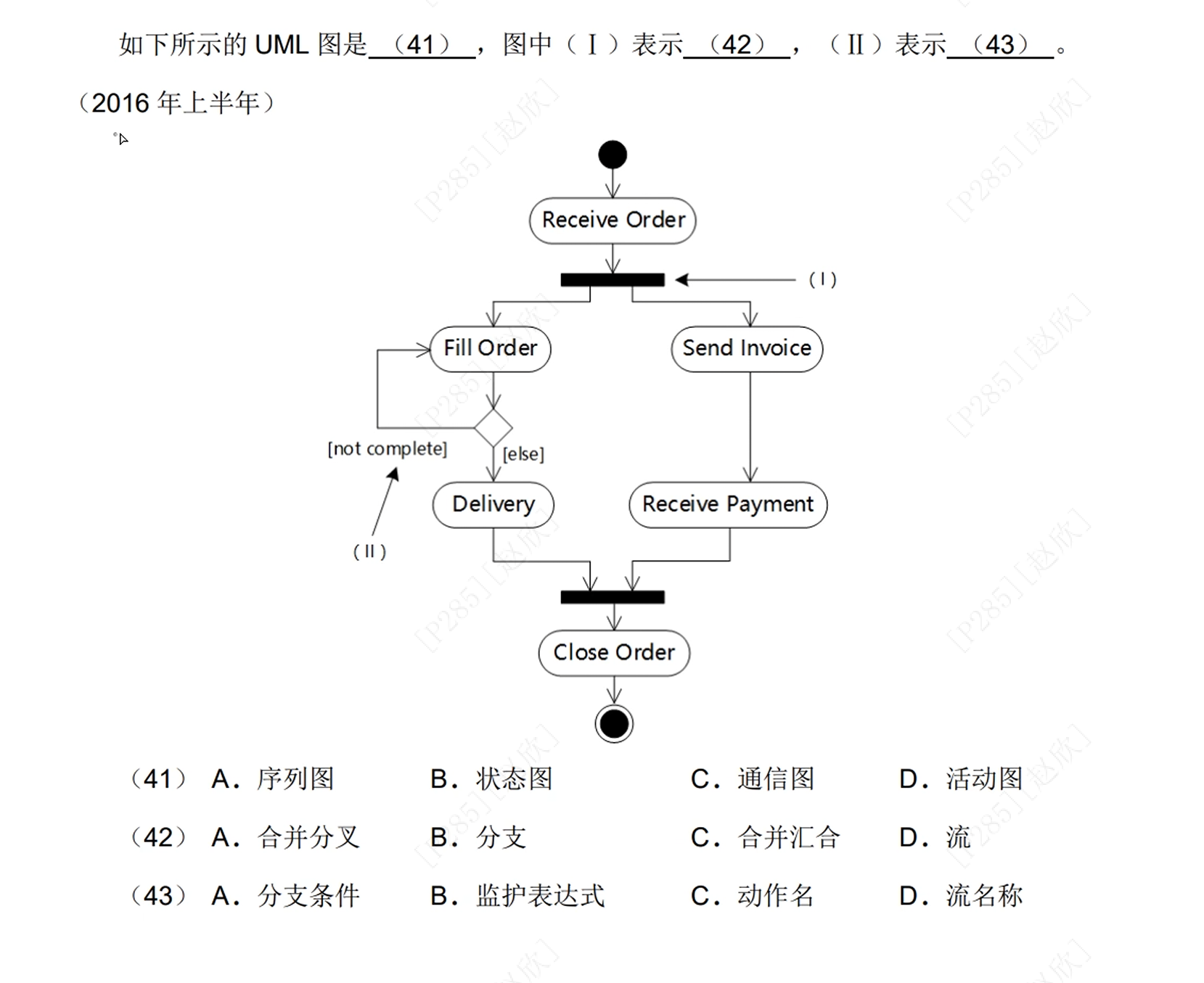

2016年上：
D A B

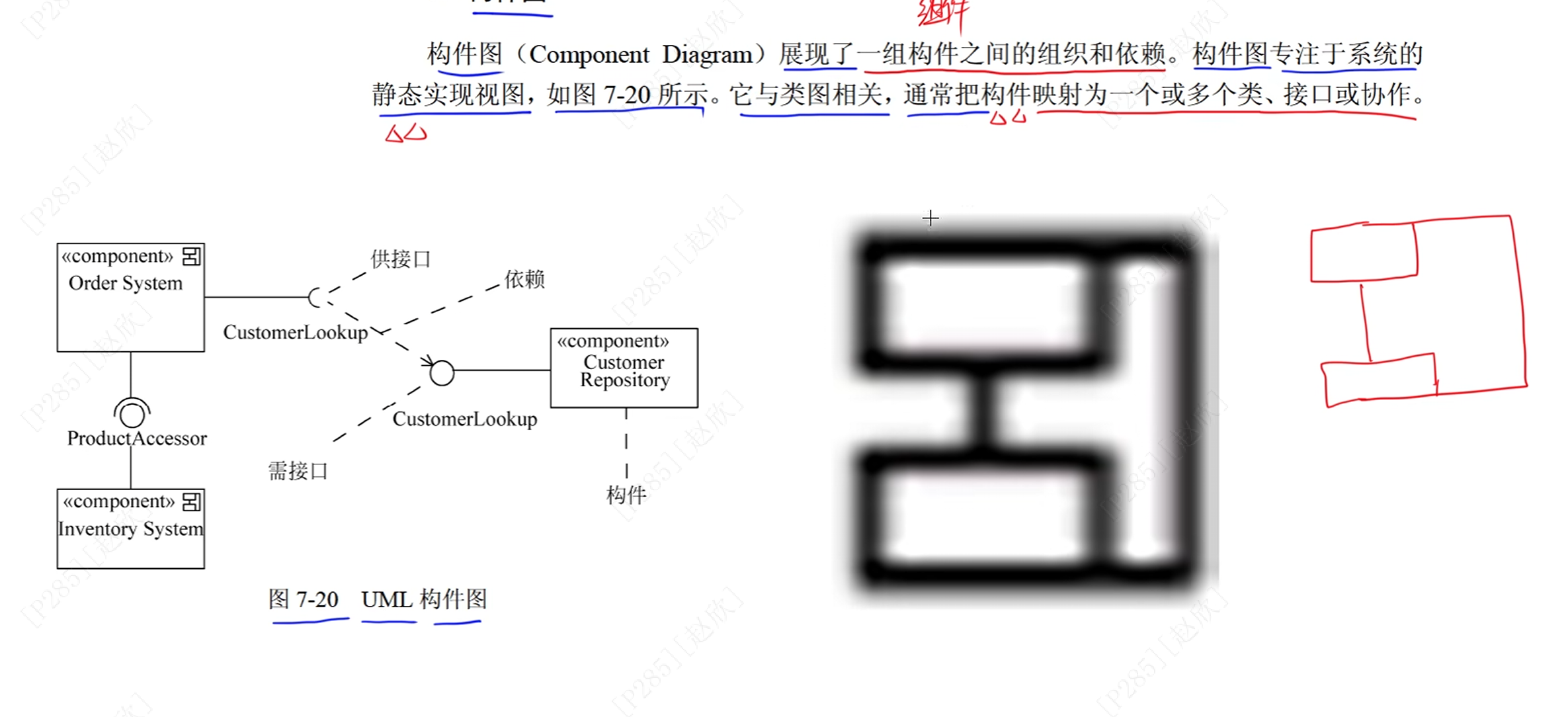

（g）构件图（组件图）
标志！！！只要右上角有这个符号就代表是构件图！！！
例题：

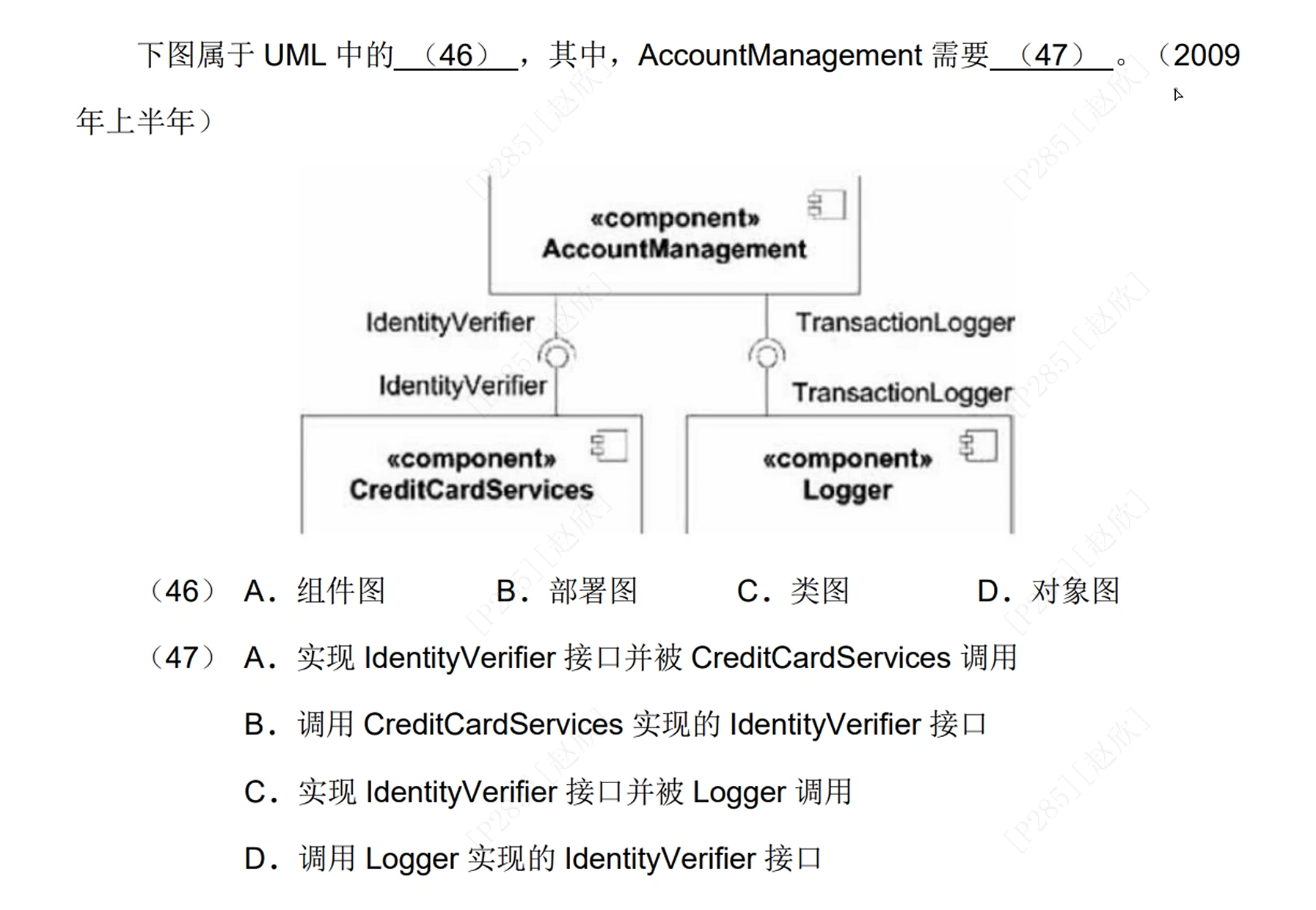

2009上：

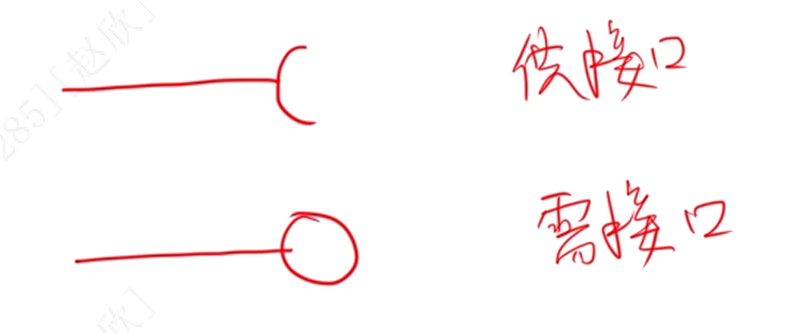

A（有明显标志！） B（供接口调用下面的组件实现需接口！）

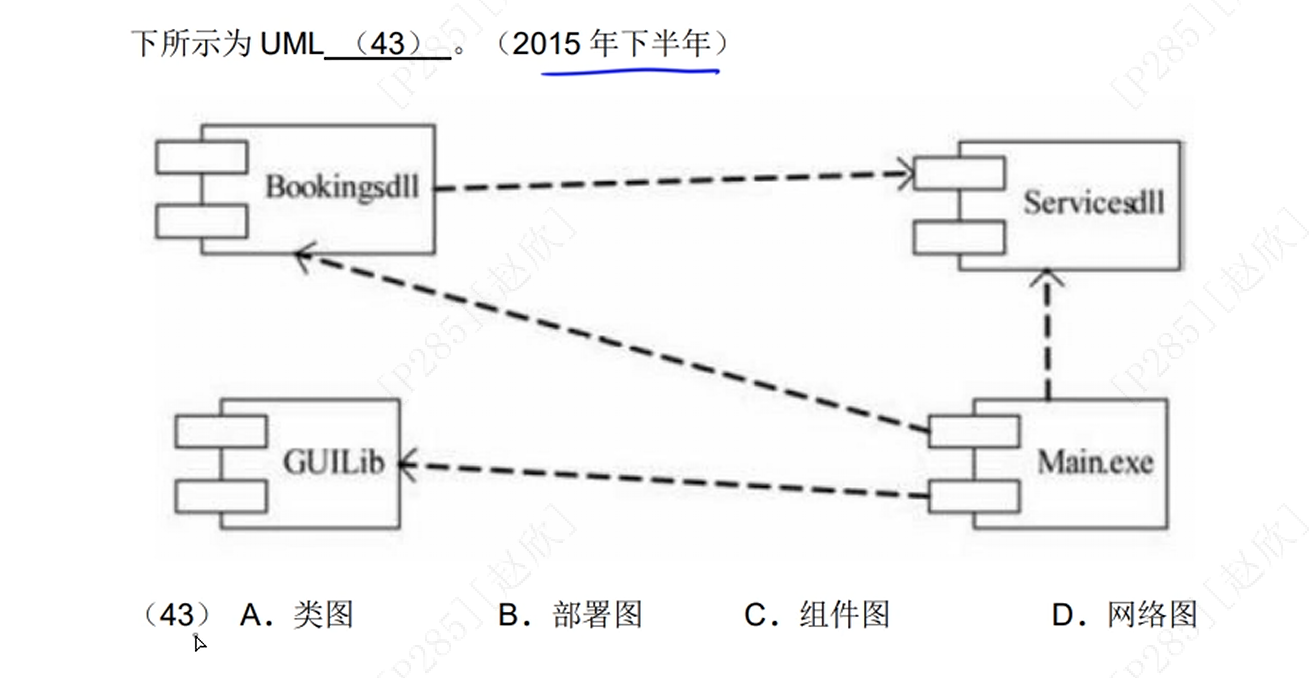

2015下：
C

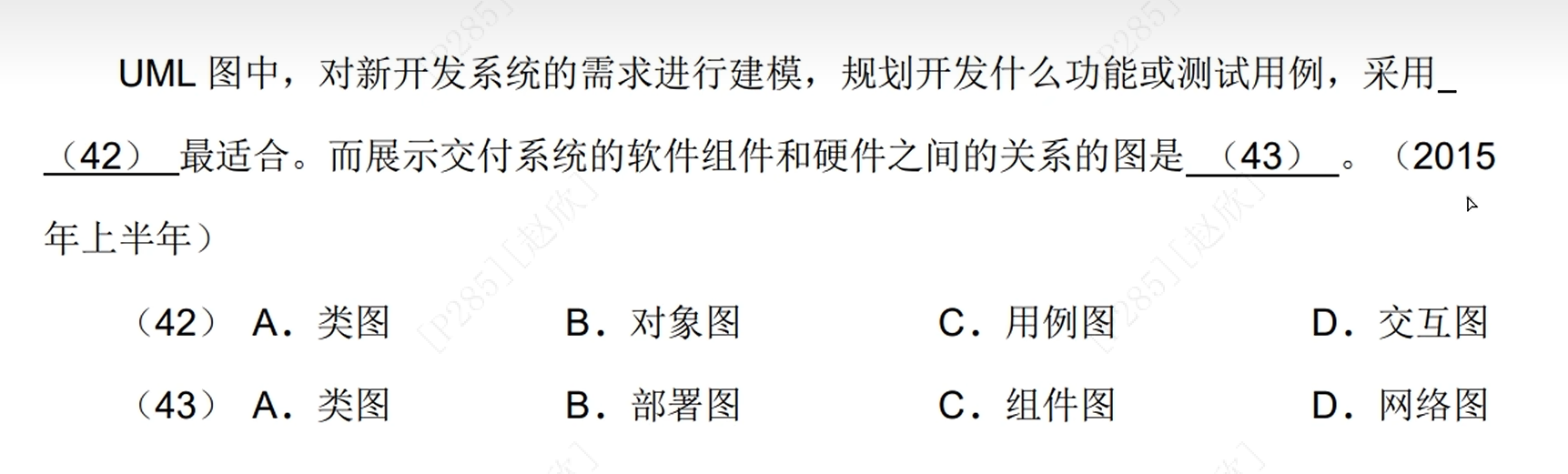

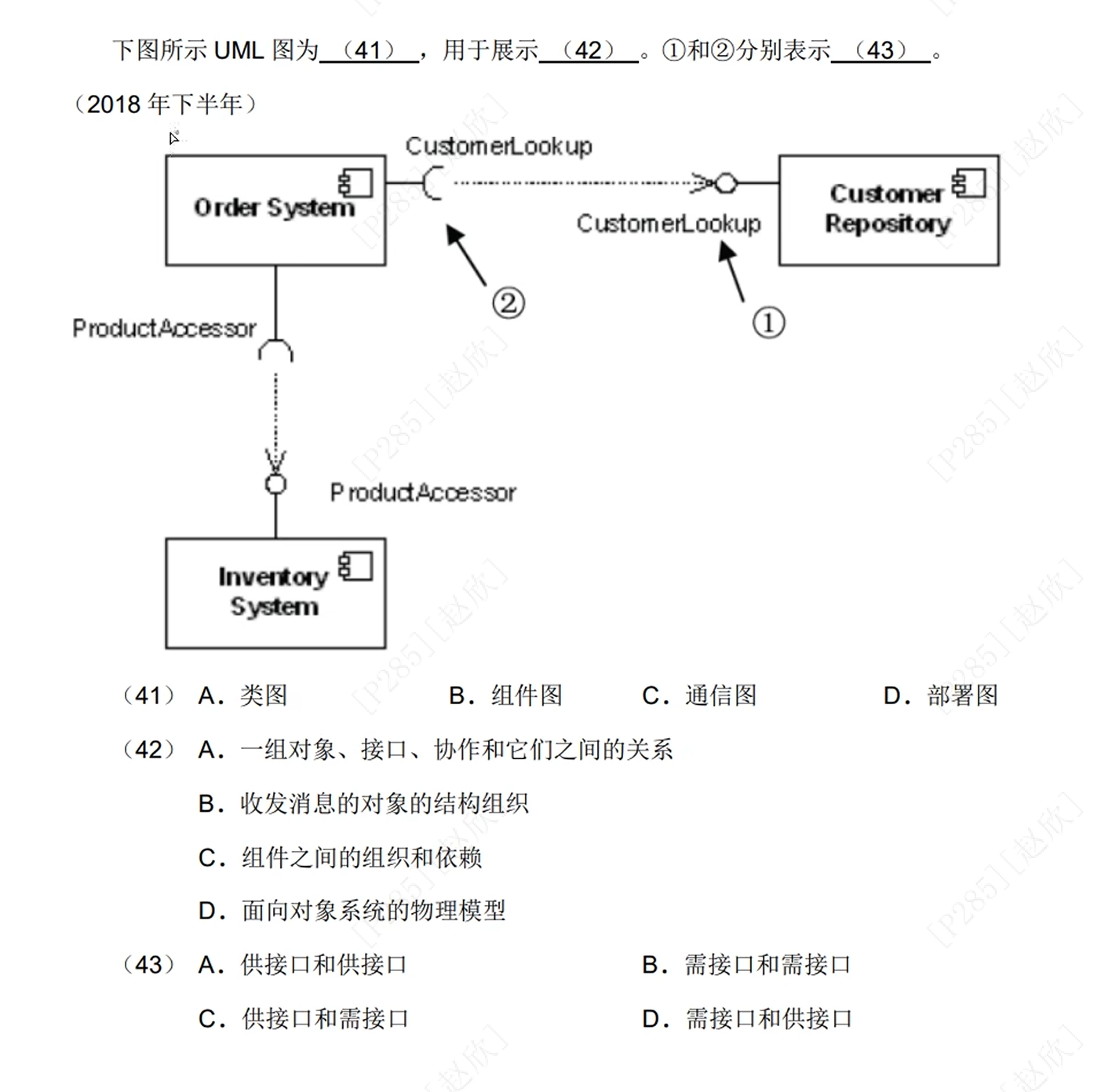

2018年下：
B C D

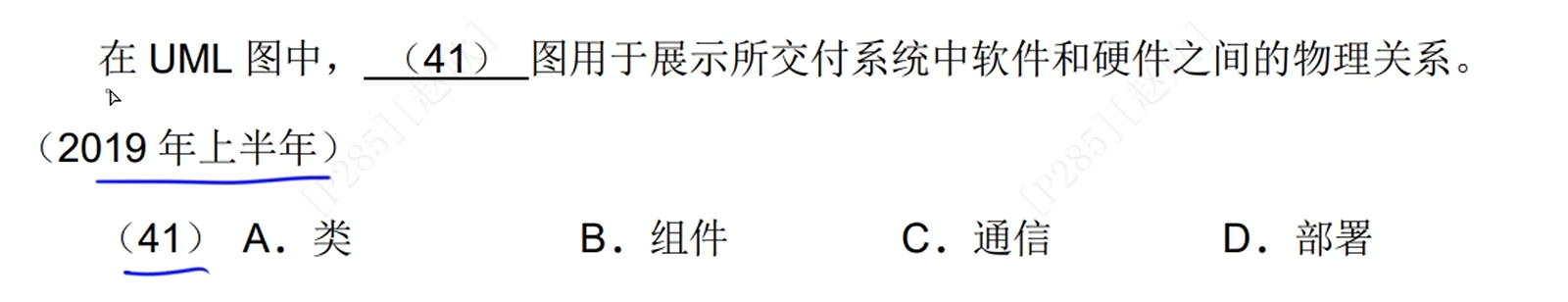

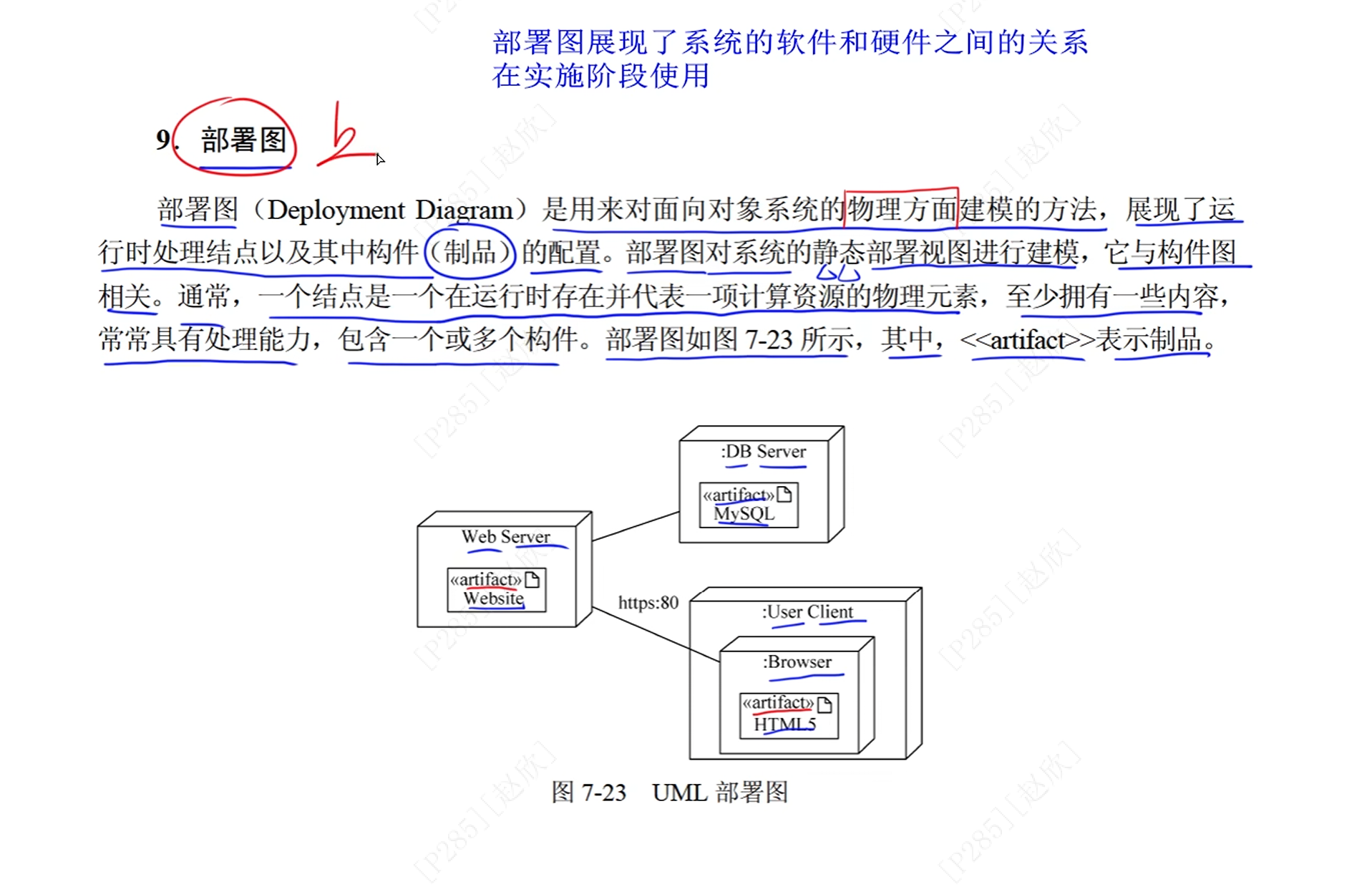

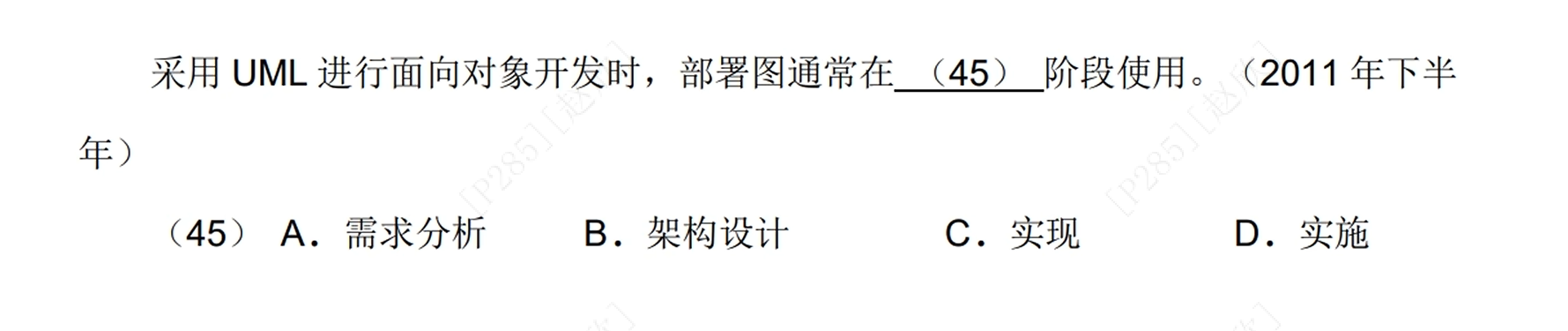

（h）部署图

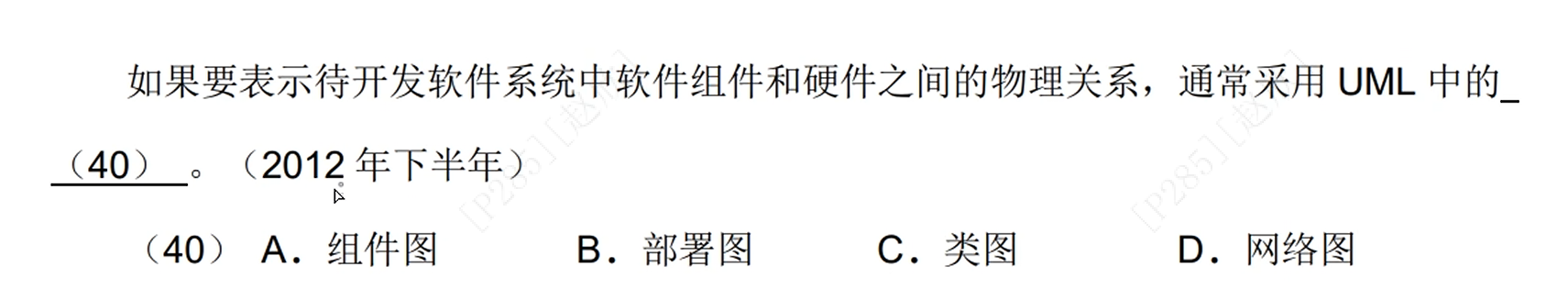

D
B
D

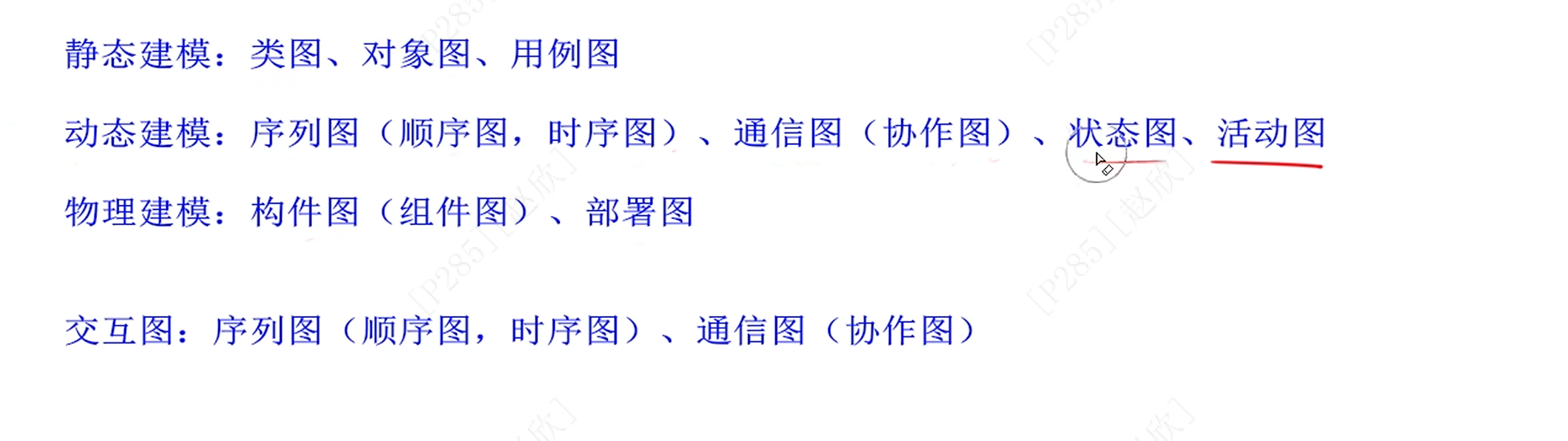

总结：
例题：
A B D
B
C B

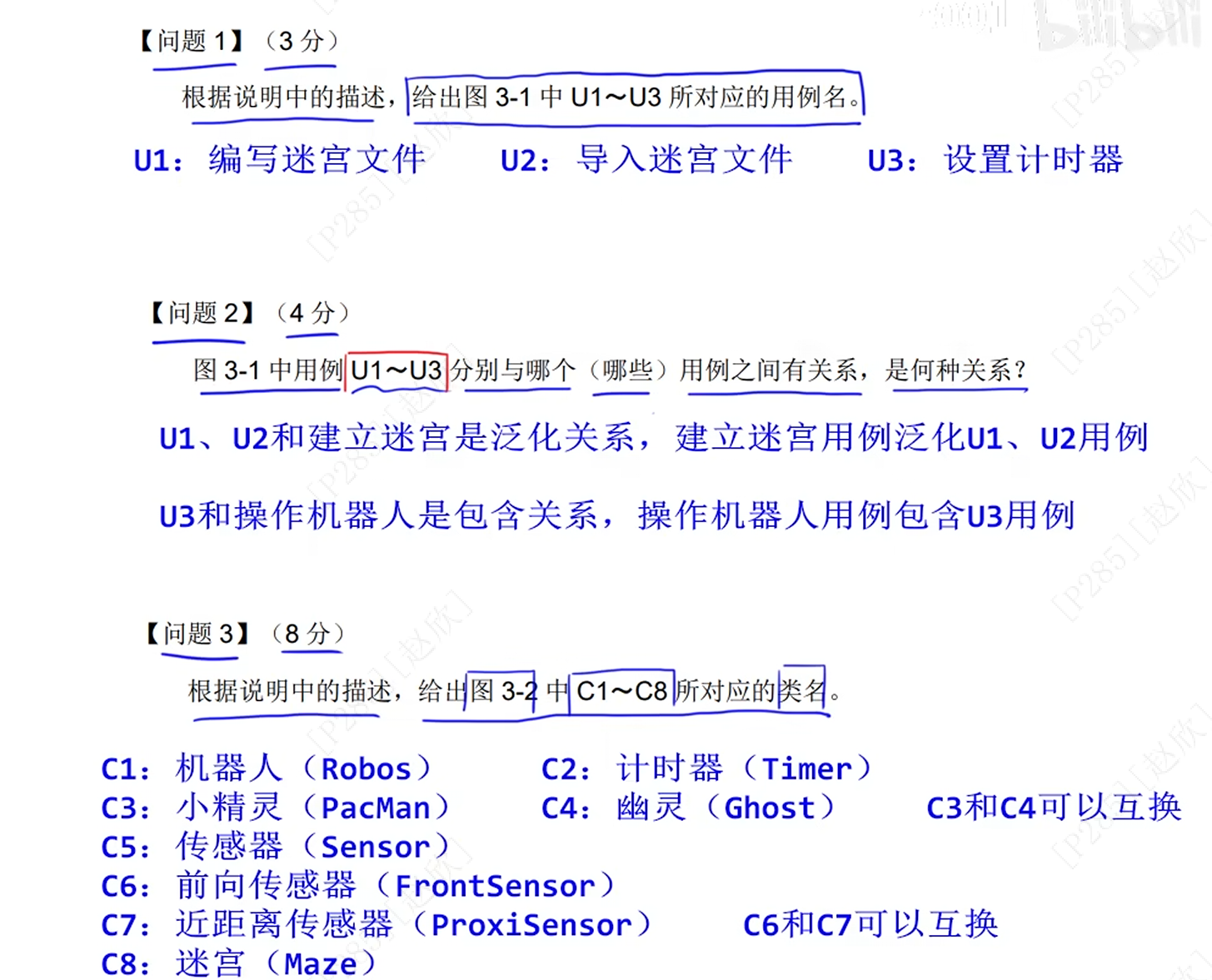

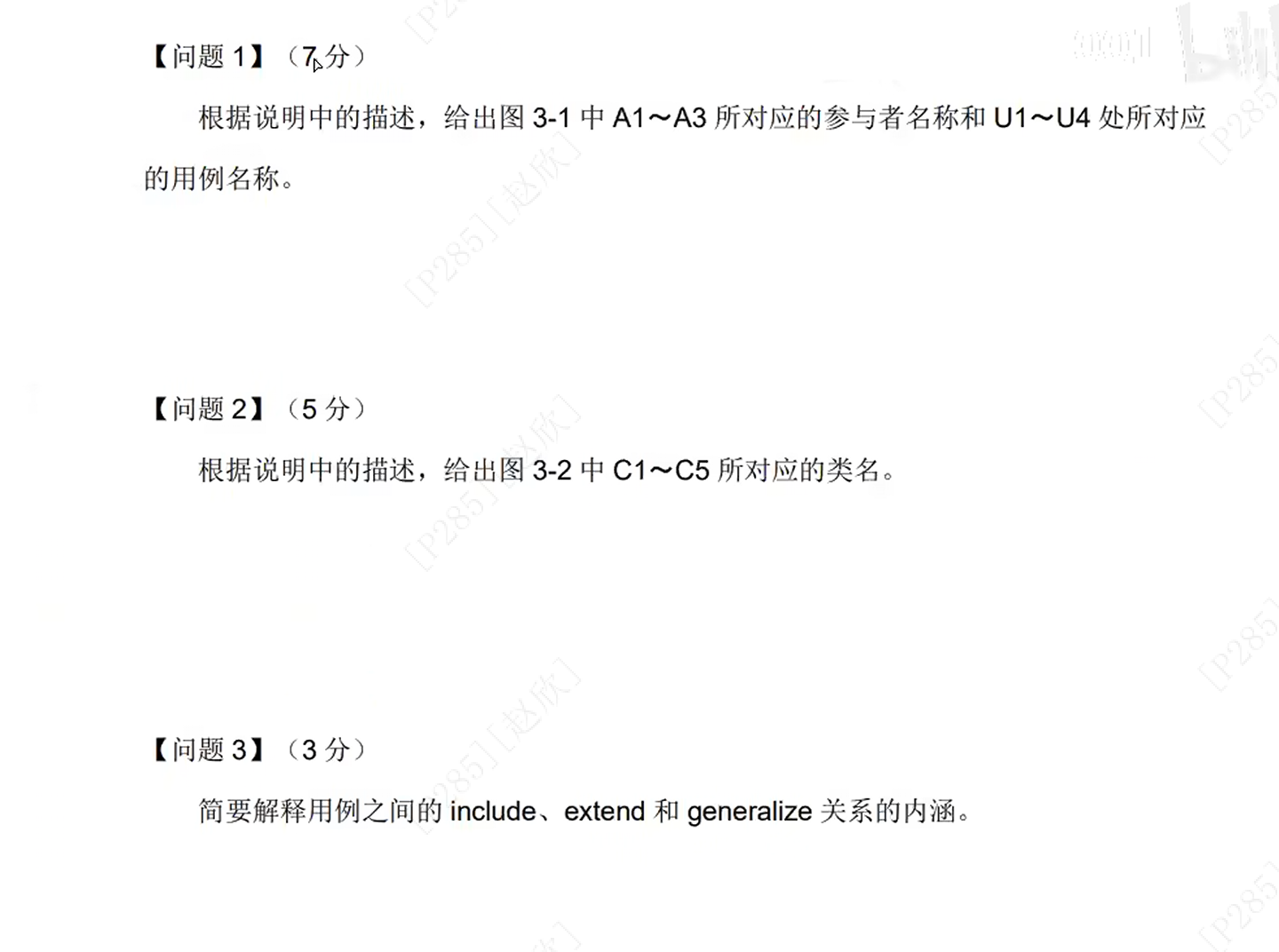

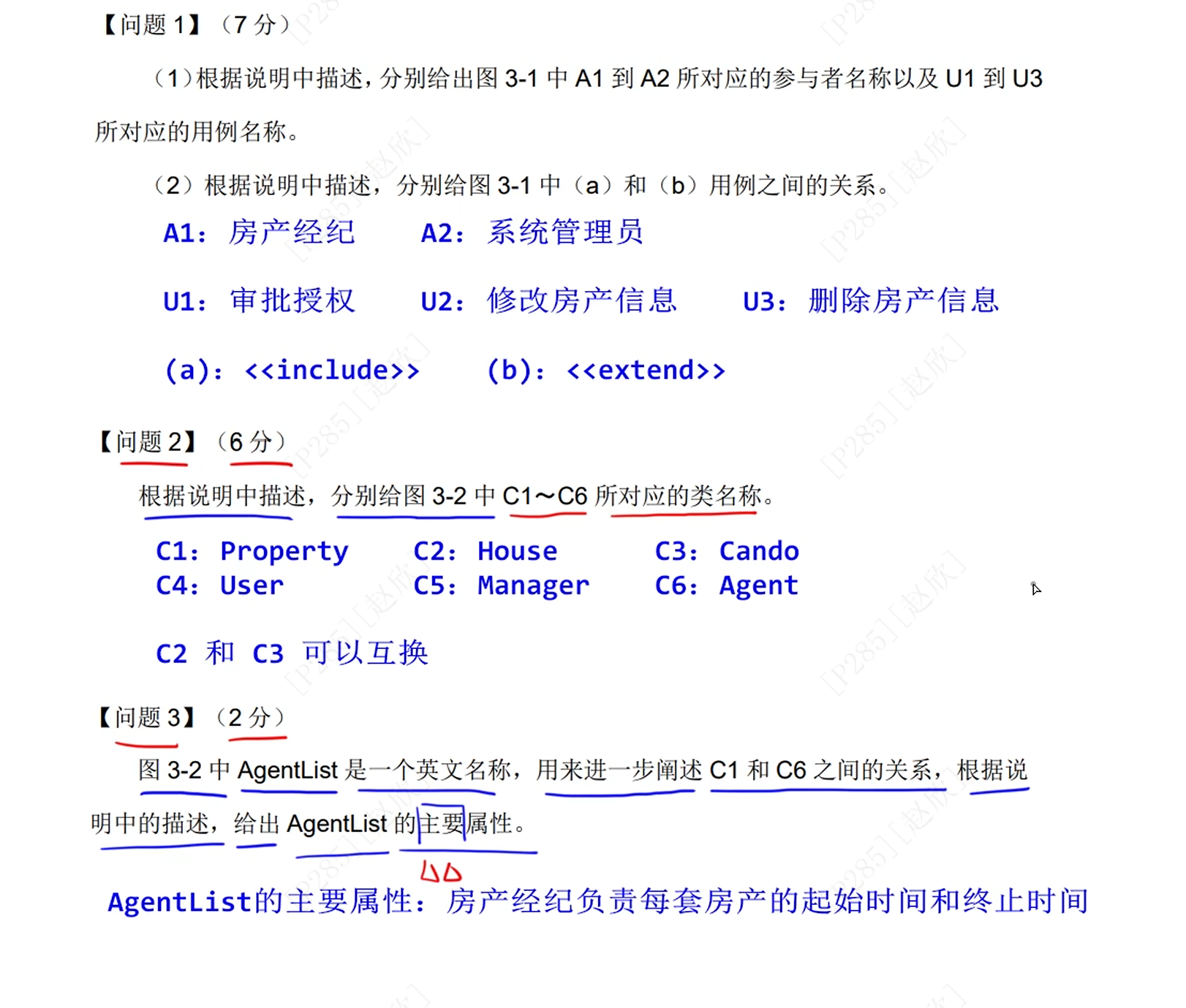

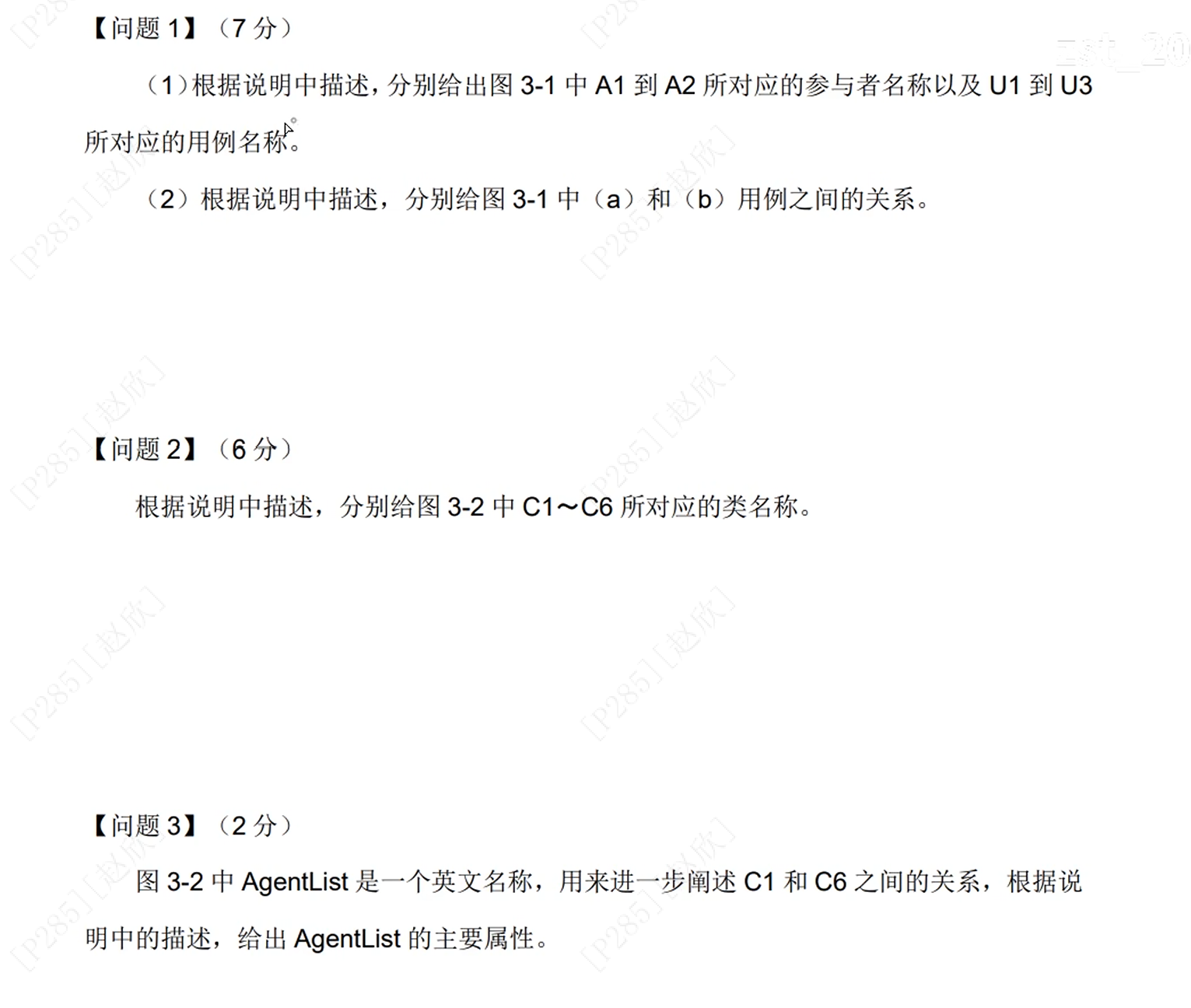

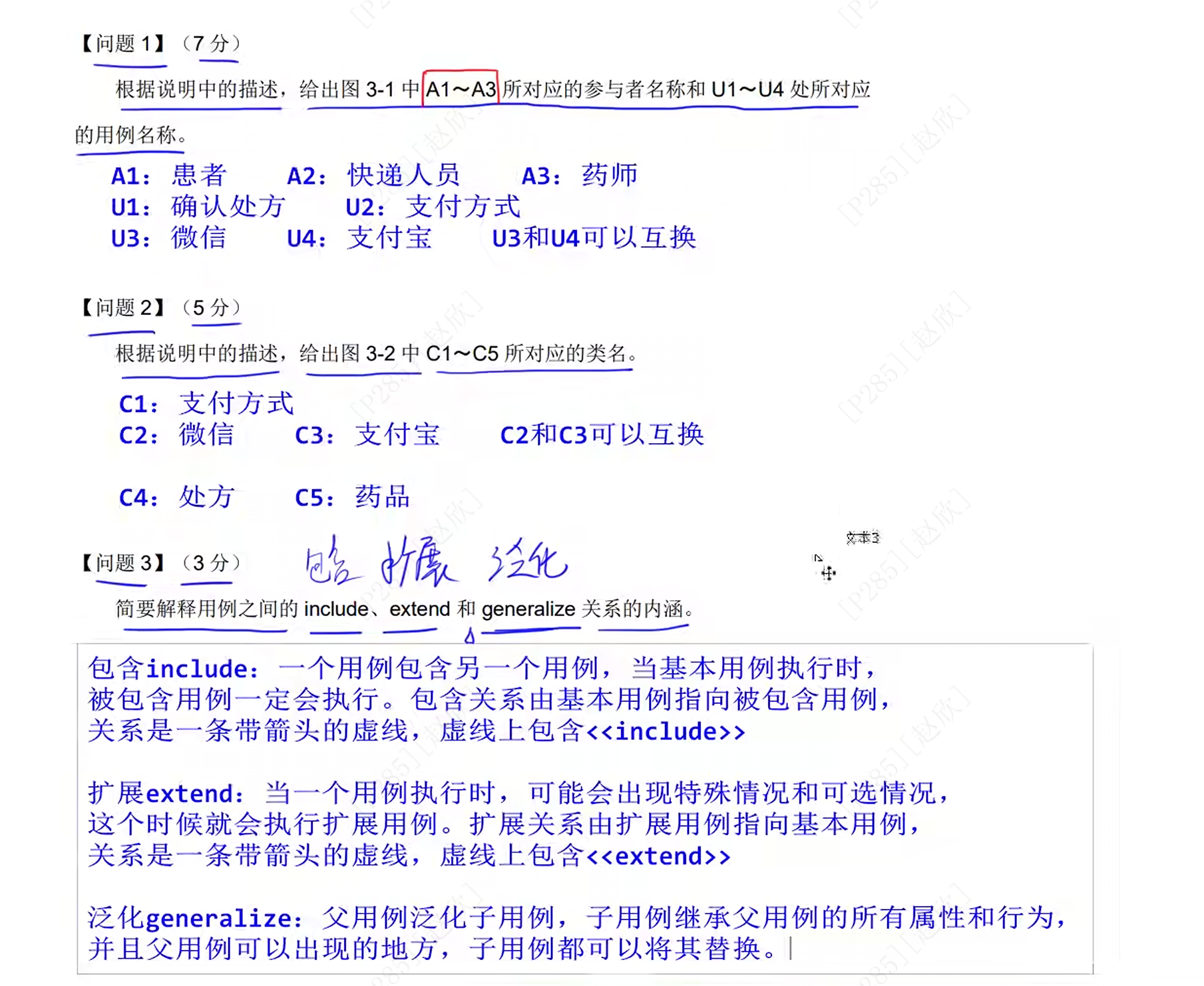

例题（答案仅供参考）：

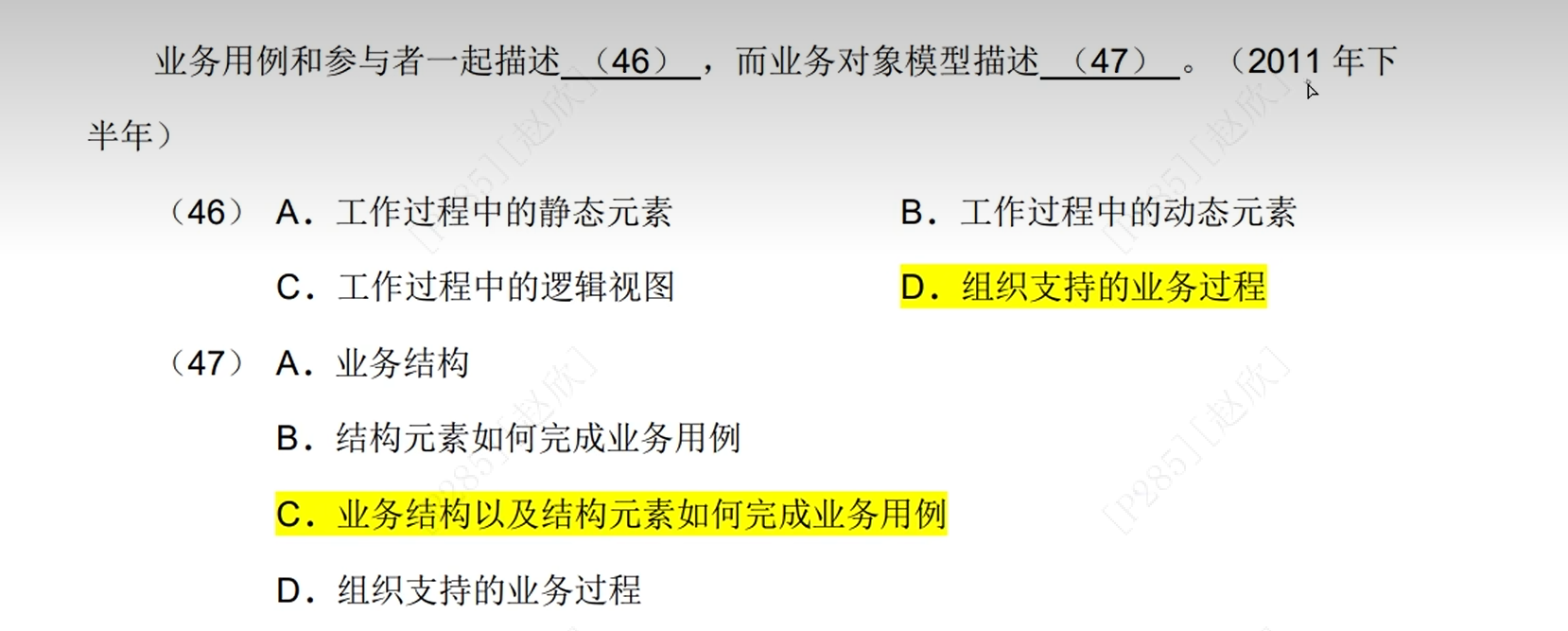

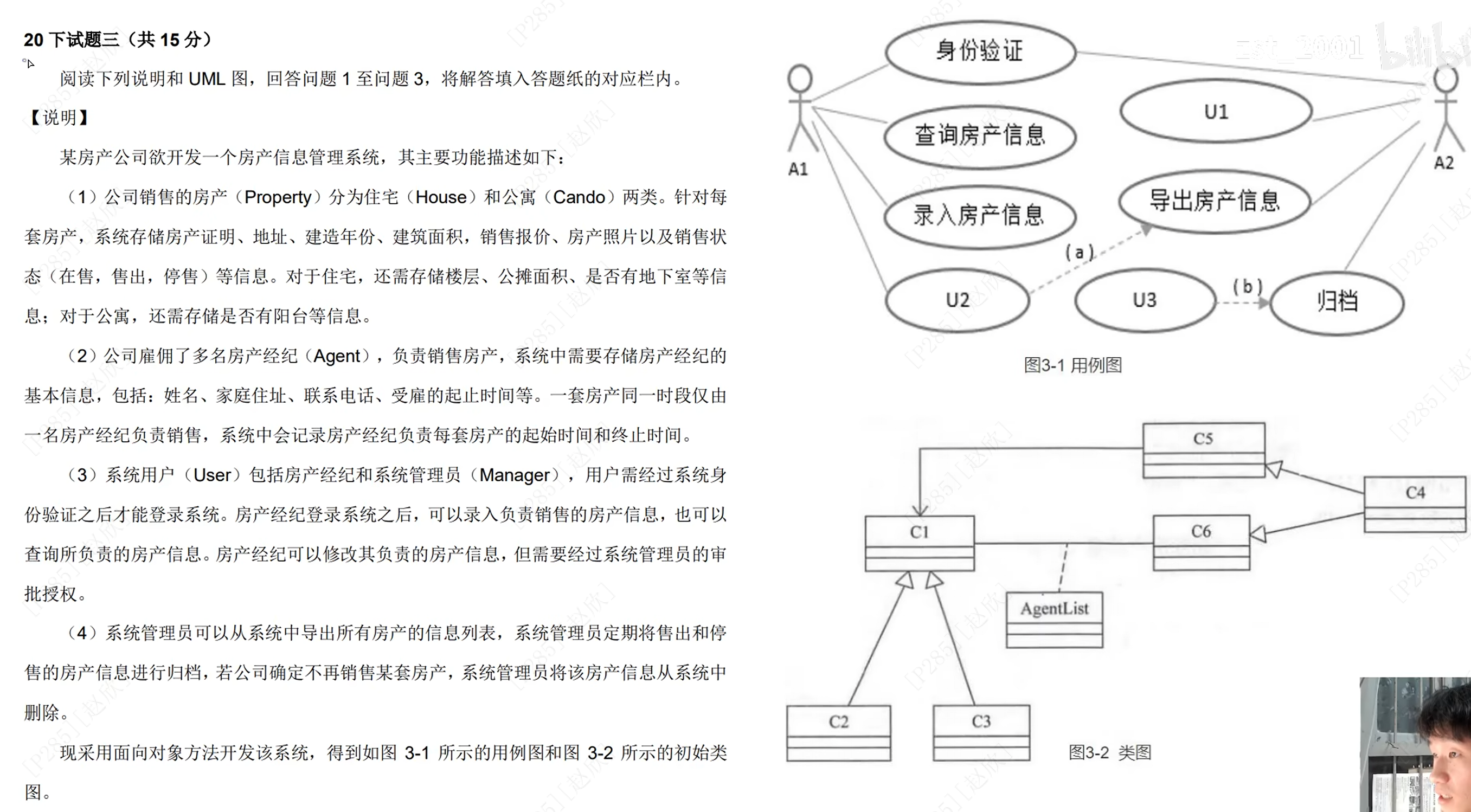

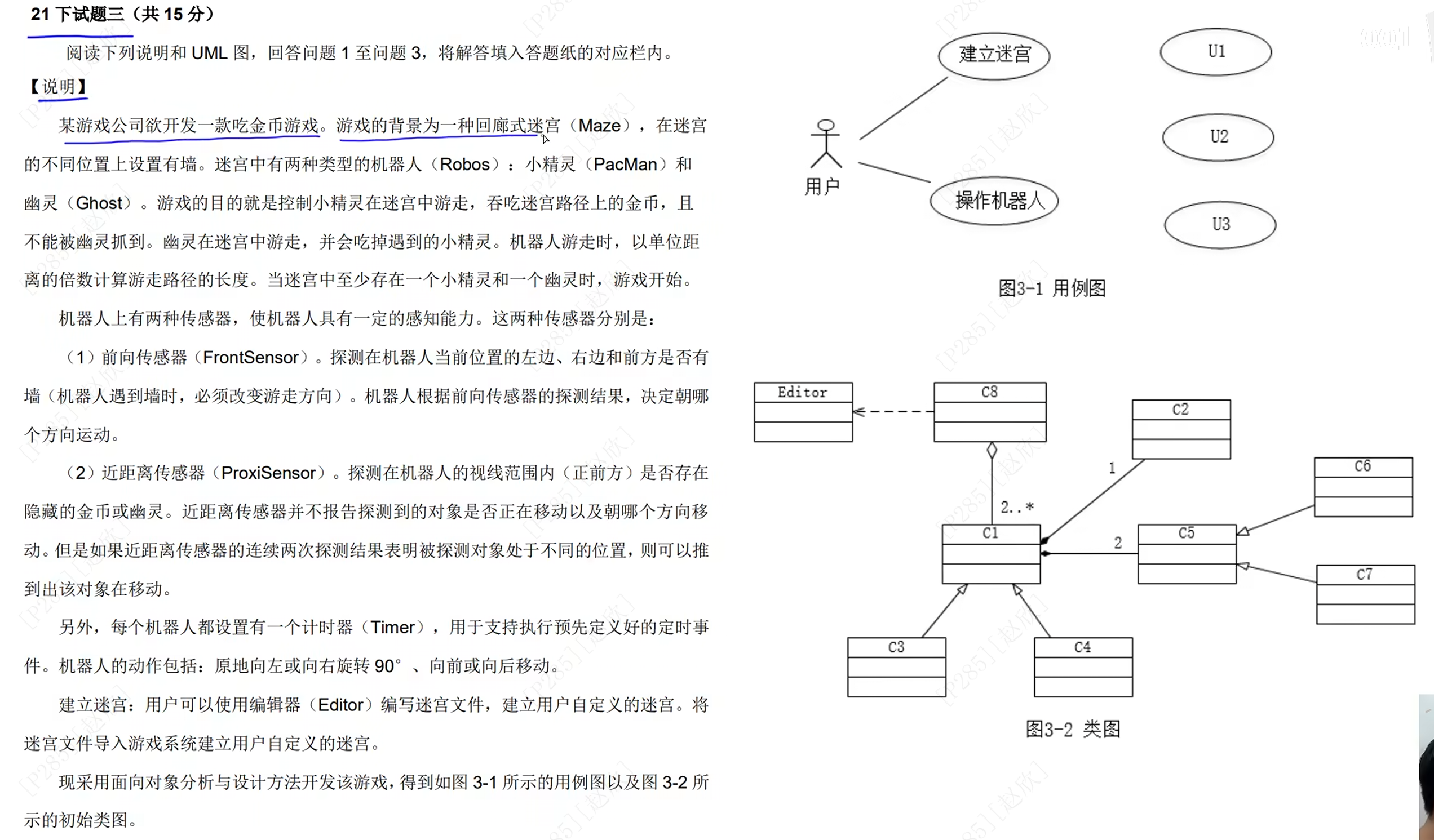

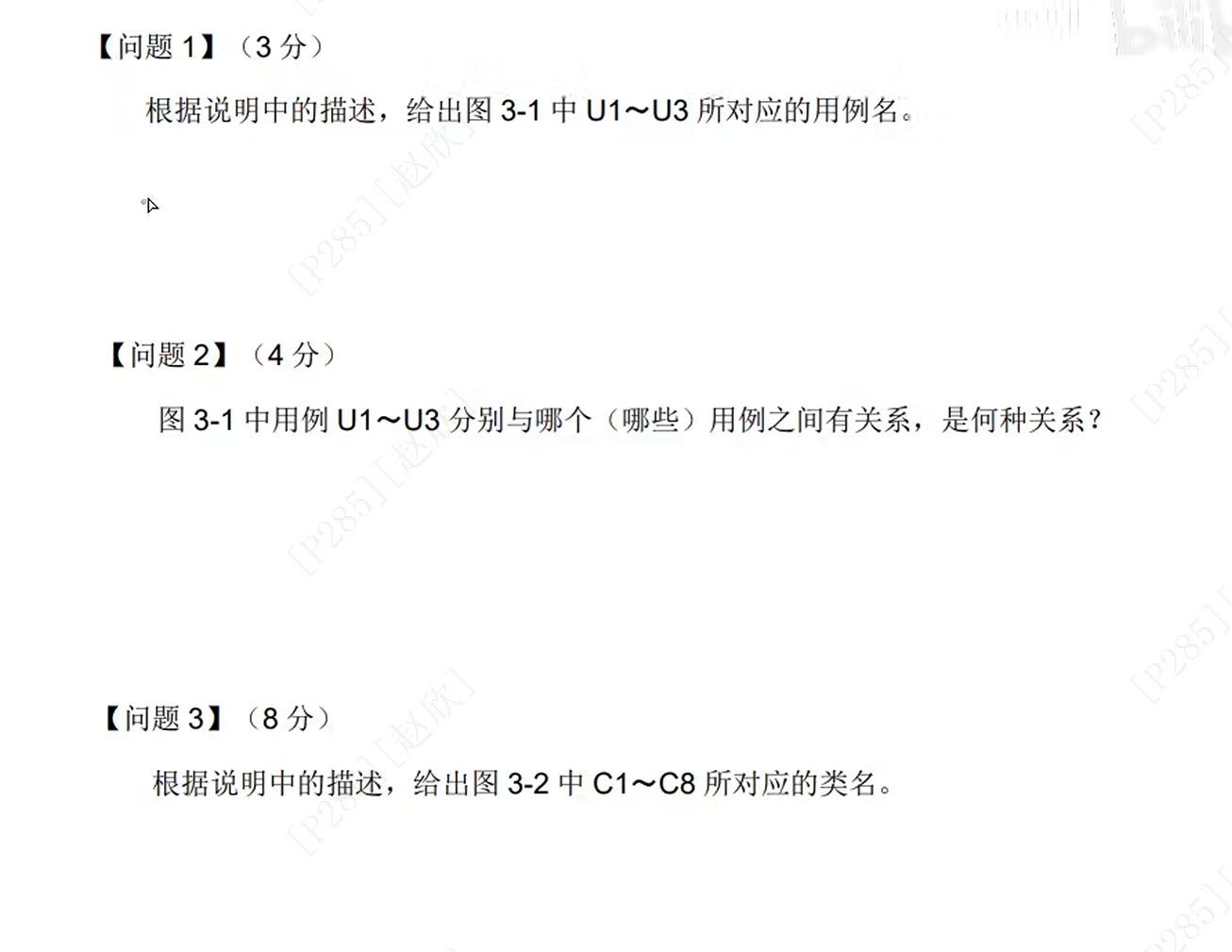

2021下：

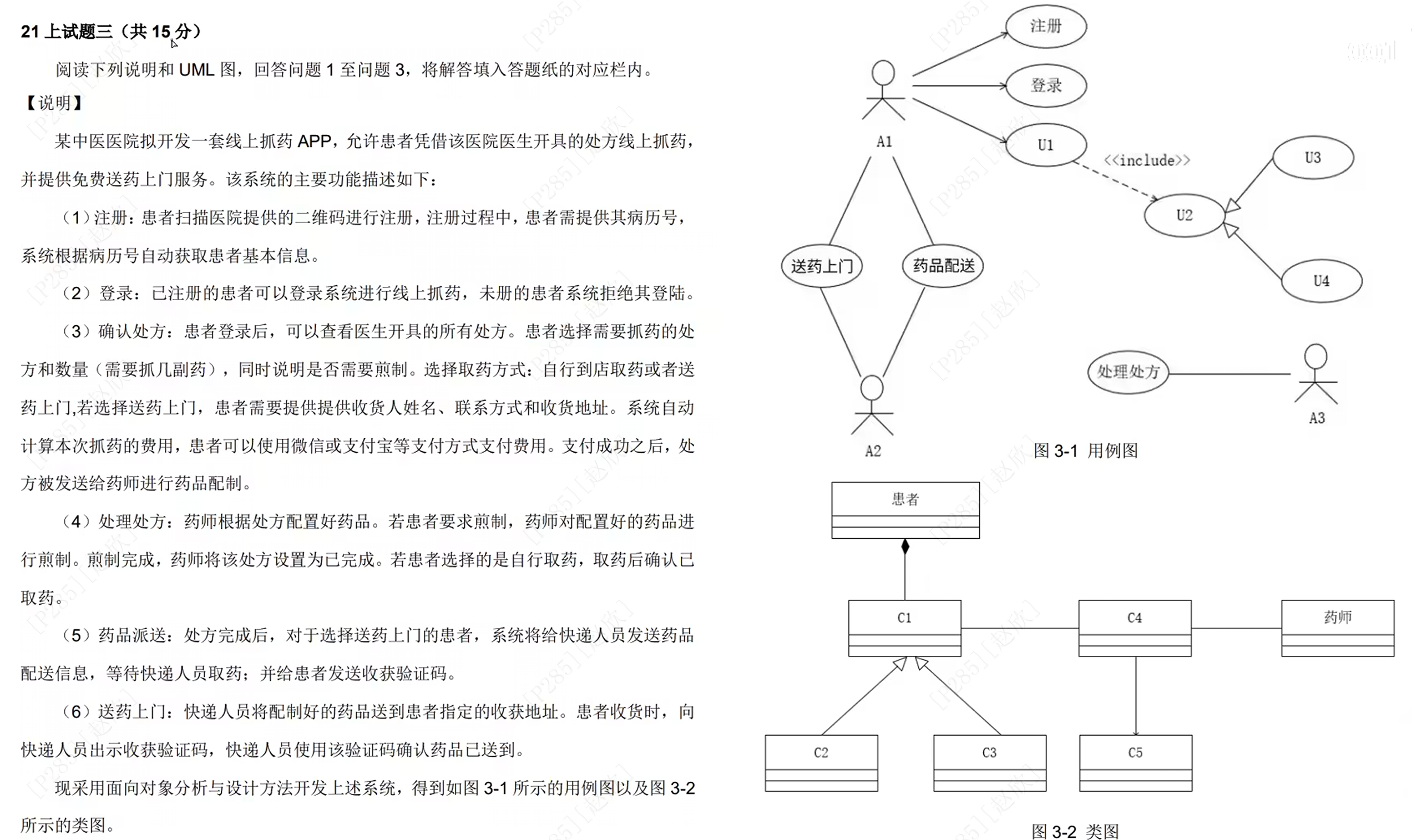

2021上：
2020年下：
下面的U2指向U1！
