华三交换机链路聚合配置(三层聚合)

三层链路聚合(Route-Aggregation)是将多个三层以太网接口捆绑为一个逻辑三层接口的技术,可直接配置 IP 地址与路由,支持静态手工聚合与基于 LACP 协议的动态聚合两种模式,能实现带宽叠加、链路冗余备份与负载分担,成员端口需统一速率双工且为三层模式,单链路故障时流量可快速切换,常用于核心与汇聚设备互联,简化三层互联配置并提升网络可靠性与吞吐能力。

链路聚合分为静态聚合和动态聚合两种模式,用户可根据这两种模式的特点,结合具体组网情况选择其中一种进行配置:

(1)静态聚合组在完成配置后,端口的选中/非选中状态不受网络环境的影响,比较稳定,但不能根据对端的状态调整成员端口的选中/非选中状态。

(2)动态聚合组能够根据对端和本端的信息调整端口的选中/非选中状态,比较灵活,但其成员端口的选中/非选中状态容易受网络环境的影响。

****注意:****缺省情况下,设备的以太网端口的链路模式均为二层模式,要将端口加入三层聚合组,需要使用 port link-mode route 命令将以太网端口的链路模式切换到三层模式。

一、静态链路聚合配置

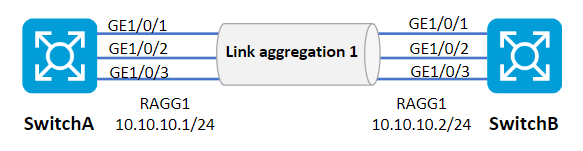

组网拓扑

某企业网络中部署两台交换机通过三个以太网端口相互连接,从而提高两设备之间的带宽与可靠性。

配置思路

三层静态链路链路聚合组,配置思路如下:

  1. Switch A聚合配置。

  2. Switch B聚合配置。

  3. 聚合接口IP配置。

  4. 验证配置结果。

配置步骤

  1. Switch A链路聚合配置。

配置Switch A连接Switch B的Route-Aggregation 1链路聚合。

复制代码
[SwitchA] interface Route-Aggregation 1                     //创建静态聚合组1
[SwitchA-Route-Aggregation1] quit
[Switch A] interface range gigabitethernet 1/0/1 to gigabitethernet 1/0/3
[Switch A-if-range] port link-mode route                    //将接口二层模式切换为三层路由模式
[Switch A-if-range] port link-aggregation group 1           //批量将1-3接口加入聚合组1
[Switch A-if-range] quit
  1. Switch B链路聚合配置。

配置Switch B连接Switch A的Route-Aggregation 1链路聚合。

复制代码
[SwitchB] interface Route-Aggregation 1                  //创建静态聚合组1
[SwitchB-Route-Aggregation1] quit
[Switch B] interface range gigabitethernet 1/0/1 to gigabitethernet 1/0/3
[Switch B-if-range] port link-mode route                 //将接口二层模式切换为三层路由模式
[Switch B-if-range] port link-aggregation group 1        //批量将1-3接口加入聚合组1
[Switch B-if-range] quit
  1. 聚合接口IP地址配置。

配置Switch A连接Switch B的Route-aggregation 1 三层聚合接口IP地址。

复制代码
[SwitchA] interface Route-aggregation 1
[SwitchA-Route-Aggregation1] ip address 10.1.1.1 24
[SwitchA-Route-Aggregation1] quit

配置Switch B连接Switch A的Route-aggregation 1 三层聚合接口IP地址。

复制代码
[SwitchB] interface Route-aggregation 1
[SwitchB-Route-Aggregation1] ip address 10.1.1.2 24
[SwitchB-Route-Aggregation1] quit
  1. 验证配置结果。

    display link-aggregation verbose //查看链路聚合组配置信息
    display link-aggregation verbose Route-aggregation 1 //查看指定聚合组配置信息
    display link-aggregation summary //查看链路聚合组的情况

  2. SwitchA和SwitchB交换机链路连通性测试。

SwitchA交换机和SwitchB交换机互相能ping通,三层链路聚合配置成功。

二、动态链路聚合配置

组网拓扑

某企业网络中部署两台交换机通过三个以太网端口相互连接,从而提高两设备之间的带宽与可靠性。

配置思路

三层动态链路链路聚合组,配置思路如下:

  1. Switch A聚合配置。

  2. Switch B聚合配置。

  3. 聚合接口IP配置。

  4. 验证配置结果。

配置步骤

  1. Switch A三层链路聚合配置。

配置Switch A连接Switch B的Route-Aggregation 1链路聚合。

复制代码
[SwitchA] interface Route-Aggregation 1                       //创建动态聚合组1
[SwitchA-Route-Aggregation1] link-aggregation mode dynamic    //设置为动态LACP链路聚合模式
[SwitchA-Route-Aggregation1] quit
[Switch A] interface range gigabitethernet 1/0/1 to gigabitethernet 1/0/3
[Switch A-if-range] port link-mode route                      //将接口二层模式切换为三层路由模式
[Switch A-if-range] port link-aggregation group 1             //批量将1-3接口加入聚合组1
[Switch A-if-range] quit
  1. Switch B三层链路聚合配置。

配置Switch B连接Switch A的Route-Aggregation 1链路聚合。

复制代码
[SwitchB] interface Route-Aggregation 1                     //创建动态聚合组1
[SwitchB-Route-Aggregation1] link-aggregation mode dynamic  //设置为动态LACP链路聚合模式
[SwitchB-Route-Aggregation1] quit
[Switch B] interface range gigabitethernet 1/0/1 to gigabitethernet 1/0/3
[Switch B-if-range] port link-mode route                    //将接口二层模式切换为三层路由模式
[Switch B-if-range] port link-aggregation group 1           //批量将1-3接口加入聚合组1
[Switch B-if-range] quit
  1. 聚合接口IP地址配置。

配置Switch A连接Switch B的Route-aggregation 1 三层聚合接口IP地址。

复制代码
[SwitchA] interface Route-aggregation 1
[SwitchA-Route-Aggregation1] ip address 10.1.1.1 24
[SwitchA-Route-Aggregation1] quit

配置Switch B连接Switch A的Route-aggregation 1 三层聚合接口IP地址。

复制代码
[SwitchB] interface Route-aggregation 1
[SwitchB-Route-Aggregation1] ip address 10.1.1.2 24
[SwitchB-Route-Aggregation1] quit
  1. 验证配置结果。

    display link-aggregation verbose //查看链路聚合组配置信息
    display link-aggregation verbose Route-aggregation 1 //查看指定聚合组配置信息
    display link-aggregation summary //查看链路聚合组的情况

  2. SwitchA和SwitchB交换机链路连通性测试。

SwitchA交换机和SwitchB交换机互相能ping通,三层链路聚合配置成功。

三、聚合边缘接口配置

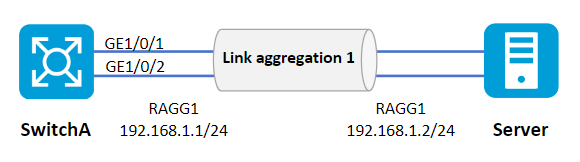

组网拓扑

Switch A 与服务器 Server 之间通过 GigabitEthernet1/0/1 和 GigabitEthernet1/0/2 两条物理链路互联。需在两端分别配置三层动态链路聚合组,为聚合接口配置 IP 地址及子网掩码;同时在Switch A上将该三层动态聚合接口配置为聚合边缘接口,确保服务器重启期间,聚合组内成员端口可正常转发报文,避免业务中断。

配置步骤

  1. Switch A 创建三层聚合接口 1,配置该接口为动态聚合模式,并为其配置 IP 地址和子网掩码。

    system-view
    [Switch A ] interface route-aggregation 1
    [Switch A -Route-Aggregation1] link-aggregation mode dynamic
    [Switch A -Route-Aggregation1] ip address 192.168.1.1 24

  2. 配置三层聚合接口1为聚合边缘接口。

    [Switch A -Route-Aggregation1] lacp edge-port
    [Switch A -Route-Aggregation1] quit

  3. 分别将端口 GigabitEthernet1/0/1、GigabitEthernet1/0/2 加入到聚合组 1 中。

    [Switch A ] interface gigabitethernet 1/0/1
    [Switch A-GigabitEthernet1/0/1] port link-mode route
    [Switch A-GigabitEthernet1/0/1] port link-aggregation group 1
    [Switch A-GigabitEthernet1/0/1] quit
    [Switch A] interface gigabitethernet 1/0/2
    [Switch A-GigabitEthernet1/0/2] port link-mode route
    [Switch A-GigabitEthernet1/0/2] port link-aggregation group 1
    [Switch A-GigabitEthernet1/0/2] quit

  4. 根据组网需求配置Server,具体配置过程略。

  5. 在 Server 重启过程中,查看 Switch A上所有聚合组的详细信息。

    [Switch A] display link-aggregation verbose
