前言

本文基于第一章创建好的工程，来写一个基于I2C的通信工程，本章不对I2C这个通讯技术本身进行讲解，在STM32篇已经涉及到了。重点在于梳理I2C在ESP32上的应用

开发板芯片是ESP32-P4、ESP-IDF版本是6.0。

一、ESP32中I2C

ESP32-P4 在主系统有两个 I2C 控制器，在低功耗系统有一个 I2C 控制器。其中，主系统中的 I2C 控制器既可作为主机又可作为从机，低功耗系统中的 I2C 控制器则只可作为主机使用，特点是在主系统休眠时仍能工作。

所有I2C 控制器均支持标准模式 (100 Kbit/s)和快速模式 (400 Kbit/s)

I2C 控制器通过 GPIO 交换矩阵可配置使用任意 GPIO 管脚。 LP_I2C 控制器通过 LP GPIO 交换矩阵可配置使用任意 LP GPIO 管脚。这是ESP32的一个特点

I2C 总线上可以挂载一个或多个主机以及一个或多个从机。

I3C

I3C 是 MIPI 联盟推出的 I2C 升级版 ，核心是：速度大幅提升、功耗更低、支持带内中断、动态地址、热插拔、多主仲裁，且向下兼容 I2C。

维度	I2C	I3C
全称	Inter-Integrated Circuit	Improved Inter-Integrated Circuit
制定组织	NXP（原 Philips）	MIPI Alliance
物理层	纯开漏（Open-Drain），必须外部上拉	混合驱动：SCL 开漏，SDA 高电平推挽（Push-Pull）
最高速率	标准 100 kbps / 快速 400 kbps / 高速 3.4 Mbps	SDR：12.5 Mbps；HDR‑TSP：~33 Mbps；多通道可达 100 Mbps+
地址机制	7/10 位静态地址，易冲突，不支持热加入	7 位动态地址（主机分配），支持热插拔（Hot‑Join）
中断	必须额外 GPIO 做中断线	带内中断（IBI），无需额外引脚
功耗	上拉持续耗电，静态功耗高	推挽无持续上拉，高速传输后快速休眠，功耗仅 I2C 1/5~1/18
时钟拉伸	支持，易导致总线卡死	严格限制，兼容 I2C 时需关闭时钟拉伸
多主	支持但仲裁简单	支持多主仲裁、主角色切换（CRR）
兼容性	仅 I2C 设备	向下兼容 I2C 从机，可混合组网
从机模式	支持	支持，且带标准化管理命令（CCC）

关键差异详解

速度与驱动

I2C：全程开漏，靠上拉电阻拉高，速率受限、功耗高。
I3C：SCL 开漏兼容 I2C，SDA 高电平用推挽，大幅提速并降低功耗。

地址与设备管理

I2C：静态地址，多设备易冲突，无法热插拔。
I3C：主机动态分配地址，支持热加入，总线扩展性强。

中断机制

I2C：从机发无法通知主机中断，除非另外加1根线，称为INT线。
I3C ：IBI（In‑Band Interrupt），从机直接在 SDA 发中断包。

适用场景

I2C 适合：低速、简单、低成本场景，如 EEPROM、RTC、温湿度传感器、OLED 等。
I3C 适合：高密度传感器、手机 / 可穿戴、汽车电子、工业 IoT、机器人、AI 服务器等，需要高速、低功耗、多设备、实时性的场景。

ESP32-P4 带有一个 I3C 主机接口，但是官方目前还没有更新出这个模块的资料。

二、工程编写

创建一个新的组件I2C，在CMakeLists.txt完善依赖

cpp 复制代码

idf_component_register(SRCS "I2C.c"
                    INCLUDE_DIRS "include"
                    REQUIRES esp_driver_gpio
                    PRIV_REQUIRES esp_driver_i2c)

代码功能：

利用I2C 控制器0创建了一个主机，再利用I2C 控制器1创建了一个从机，然后进行通信来验证功能

2.1 I2C.c

cpp 复制代码

#include <stdio.h>
#include "I2C.h"
#include "esp_log.h"
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/queue.h"

static const char *TAG = "I2C";
i2c_master_dev_handle_t i2c_master_device_handle = NULL;
i2c_slave_dev_handle_t i2c_slave_device_handle = NULL;
QueueHandle_t I2C_slaveT_queue;
QueueHandle_t I2C_slaveR_queue;
QueueSetHandle_t I2C_slave_queueSet = NULL;

bool master_read_callback(i2c_slave_dev_handle_t i2c_slave, const i2c_slave_request_event_data_t *evt_data, void *arg);
bool master_write_callback(i2c_slave_dev_handle_t i2c_slave, const i2c_slave_rx_done_event_data_t *evt_data, void *arg);
void I2C_slave_task(void *arg);

/*---------------------------------------------------------------------------------- */
/**
 * @brief I2C主机初始化
 * @param[in]   void
 * @param[out]  void
 * @return      void
 */
/*---------------------------------------------------------------------------------- */
void I2C_master_init(void)
{
    // I2C主机初始化代码
    i2c_master_bus_handle_t i2c_master_handle = NULL;
    i2c_master_bus_config_t master_config = {
        .i2c_port = I2C_NUM_0,
        .sda_io_num = master_sda_io,
        .scl_io_num = master_scl_io,
        .clk_source = I2C_CLK_SRC_DEFAULT,
        .glitch_ignore_cnt = 7,
        .intr_priority = 0,
        .flags.enable_internal_pullup = true,
    };
    ESP_ERROR_CHECK(i2c_new_master_bus(&master_config, &i2c_master_handle));
    i2c_device_config_t device_config = {
        .dev_addr_length = I2C_ADDR_BIT_7,
        .device_address = 0x28, // 设备地址，根据实际情况修改
        .scl_speed_hz = 300000, // 100kHz
        .scl_wait_us = 0,
    };
    ESP_ERROR_CHECK(i2c_master_bus_add_device(i2c_master_handle, &device_config, &i2c_master_device_handle));
    uint8_t transmit_state = 0x20;
    uint8_t receive_state = 0;
    i2c_master_transmit_receive(i2c_master_device_handle, &transmit_state, 1, &receive_state, 1, 1000);
    if (receive_state == 0x55)
    {
        ESP_LOGI(TAG, "master transmit receive success");
    }
    else
    {
        ESP_LOGI(TAG, "master transmit receive failed");
    }
}
/*---------------------------------------------------------------------------------- */
/**
 * @brief I2C主机读写数据代码
 * @param[in]   void
 * @param[out]  void
 * @return      void
 */
/*---------------------------------------------------------------------------------- */
void I2C_master_T_R(void)
{
    // I2C主机读写数据代码
    uint8_t transmit_buffer1[2] = {0x11, 0x22};
    uint8_t transmit_buffer2[2] = {0xaa, 0xbb};
    uint8_t receive_buffer[10] = {0};
    i2c_master_transmit(i2c_master_device_handle, transmit_buffer1, sizeof(transmit_buffer1), -1);
    i2c_master_transmit_multi_buffer_info_t buf[2] = {
        {.write_buffer = transmit_buffer1, .buffer_size = sizeof(transmit_buffer1)},
        {.write_buffer = transmit_buffer2, .buffer_size = sizeof(transmit_buffer2)},
    };
    i2c_master_multi_buffer_transmit(i2c_master_device_handle, buf, 2, -1);
    i2c_master_receive(i2c_master_device_handle, receive_buffer, 5, -1);
    ESP_LOGI(TAG, "master receive : %x %x %x %x %x", receive_buffer[0], receive_buffer[1], receive_buffer[2], receive_buffer[3], receive_buffer[4]);
}
/*---------------------------------------------------------------------------------- */
/**
 * @brief I2C从机初始化代码
 * @param[in]   void
 * @param[out]  void
 * @return      void
 */
/*---------------------------------------------------------------------------------- */
void I2C_slave_init(void)
{
    // I2C从机初始化代码
    i2c_slave_config_t slave_config = {
        .i2c_port = I2C_NUM_1,
        .sda_io_num = slave_sda_io,
        .scl_io_num = slave_scl_io,
        .clk_source = I2C_CLK_SRC_DEFAULT,
        .send_buf_depth = 128,
        .receive_buf_depth = 128,
        .slave_addr = 0x28, // 从机地址，根据实际情况修改
        .intr_priority = 0,
    };
    ESP_ERROR_CHECK(i2c_new_slave_device(&slave_config, &i2c_slave_device_handle));
    i2c_slave_event_callbacks_t slave_cbs = {
        .on_request = master_read_callback,  // 可以根据需要设置回调函数
        .on_receive = master_write_callback, // 可以根据需要设置回调函数
    };
    i2c_slave_register_event_callbacks(i2c_slave_device_handle, &slave_cbs, NULL); // 注册事件回调函数
    I2C_slaveT_queue = xQueueCreate(2, sizeof(uint8_t));              // 创建一个队列来处理从机事件
    I2C_slaveR_queue = xQueueCreate(10, sizeof(i2c_slave_rx_done_event_data_t)); // 创建一个队列来处理从机事件
    I2C_slave_queueSet =xQueueCreateSet(2);
    xQueueAddToSet(I2C_slaveT_queue, I2C_slave_queueSet);                         // 将队列添加到队列集合
    xQueueAddToSet(I2C_slaveR_queue, I2C_slave_queueSet);                         // 将队列添加到队列集合
    xTaskCreate(I2C_slave_task, "I2C_slave_task", 4096, NULL, 5, NULL);           // 创建从机任务
}

bool master_read_callback(i2c_slave_dev_handle_t i2c_slave, const i2c_slave_request_event_data_t *evt_data, void *arg)
{
    uint8_t event = 0x01;
    BaseType_t xWoken = pdFALSE;
    xQueueSendFromISR(I2C_slaveT_queue, &event, &xWoken); // 将事件发送到队列
    return xWoken;
}
bool master_write_callback(i2c_slave_dev_handle_t i2c_slave, const i2c_slave_rx_done_event_data_t *evt_data, void *arg)
{
    BaseType_t xWoken = pdFALSE;
    xQueueSendFromISR(I2C_slaveR_queue, evt_data, &xWoken); // 将事件发送到队列
    return xWoken;
}
void I2C_slave_task(void *arg)
{
    uint32_t write_len = 0;
    uint8_t flag = 0;
    QueueSetMemberHandle_t xQueue;
    uint8_t eventR_data;
    i2c_slave_rx_done_event_data_t evt_data;
    uint8_t data1 = 0x55;
    uint8_t data2[5] = {0x01,0x02,0x03,0x04,0x05};
    while (1)
    {
        xQueue = xQueueSelectFromSet(I2C_slave_queueSet, portMAX_DELAY); // 等待事件
        if (xQueue == I2C_slaveT_queue){
            if (flag == 1)
            {
                i2c_slave_write(i2c_slave_device_handle, &data1, sizeof(data1), &write_len, 100);
            }
            else{
                xQueueReceive(I2C_slaveT_queue, &eventR_data, portMAX_DELAY);
                i2c_slave_write(i2c_slave_device_handle, data2, sizeof(data2), &write_len, 100);
            }
        }
        else if (xQueue == I2C_slaveR_queue)
        {
            xQueueReceive(I2C_slaveR_queue, &evt_data, portMAX_DELAY);
            if (evt_data.buffer[0] == 0x20 && evt_data.length == 1)
            {
                flag = 1;
            }
            else{
                flag = 0;
                ESP_LOGI("I2C", "slave receive : %02x %02x %02x %02x", evt_data.buffer[0], evt_data.buffer[1], evt_data.buffer[2], evt_data.buffer[3]);
            }
        }
    }
}

2.2 I2C.h

cpp 复制代码

#ifndef I2C_H
#define I2C_H

#include "driver/i2c_master.h"
#include "driver/i2c_slave.h"
#include "driver/i2c_types.h"
#include "driver/gpio.h"

#define master_sda_io GPIO_NUM_7
#define master_scl_io GPIO_NUM_8
#define slave_sda_io GPIO_NUM_22
#define slave_scl_io GPIO_NUM_21

void I2C_master_init(void);
void I2C_master_T_R(void);
void I2C_slave_init(void);


#endif // I2C_H

2.3 代码解释

代码有点长，我们一点点来看。关于函数的应用，可参考官方的编程手册和我整理的《ESP32 实用API指南2》

void I2C_master_init(void)

首先通过函数i2c_new_master_bus，创建一个I2C总线。结构体配置很好理解，注意不要配置trans_queue_depth，异步传输是一个实验性功能，很不稳定。

接着使用函数i2c_master_bus_add_device给这个总线添加一个主机设备，注意一条总线只能有一个主机设备。结构体中的device_address确定的是从机设备，主机会按照这个地址去寻找从机通信，注意不要带读写位。

接着我使用了一个先发后收的函数i2c_master_transmit_receive来判断通信是否成功。

void I2C_master_T_R(void)

这个一个主机测试代码，注意一次性发送多个不连续缓冲函数i2c_master_multi_buffer_transmit的结构体配置形式。

void I2C_slave_init(void)

先使用函数i2c_new_slave_device创建一个从机设备，注意从机地址要和主机地址一致。

必须使用函数i2c_slave_register_event_callbacks给从机设备注册**事件回调函数，**结构体中的on_request是从机硬件收到主机的读请求便会触发的回调函数声明，on_receive是从机硬件收到主机的写数据便会触发的回调函数声明。

接着创建了两个队列、一个队列集合和一个任务。注意将两个队列都要加入到队列集合中

master_read_callback

这是主机需要读数据时触发的回调函数，工作是向队列中写入一个0x01，表明是读请求。

master_write_callback

这是主机向从机写数据时触发的回调函数，写的数据在结构体i2c_slave_rx_done_event_data_t中，包括数据内容和数据长度，将这个结构体直接写入到对了队列中即可。

void I2C_slave_task(void *arg)

这个是任务回调函数，再while循环里通过队列集合xQueueSelectFromSet来判断是哪个队列收到的数据。

如果是写数据队列，那么判断是不是一开始的握手信号，是的话标志为1，不是握手信号直接将数据打印出来即可。

如果是读请求队列，判断标志是不是为1，是的话，发送0x55，代表从机收到握手请求并发送握手信号。如果标志不是1，直接将预定的数据发送给主机。

这里注意一下，函数i2c_slave_write的参数write_len是一个输出参数，用来返回实际成功发送的字节数，虽然有时用不到，但也不能设置为NULL，否则会报错，必须按格式接收才行。

其实从整体来看，主机读数据请求用信号量最为合适，这里是为了体会一下队列集合的用法才使用队列的。

2.4 mian

cpp 复制代码

#include <stdio.h>
#include "user.h"
#include "I2C.h"
void app_main(void)
{
    CONSOLE_REPL_INIT(); // 初始化控制台REPL环境
    I2C_slave_init();
    I2C_master_init();

    while (1)
    {
        I2C_master_T_R();
        vTaskDelay(pdMS_TO_TICKS(1000));
    }
}

注意初始化顺序，要先初始从机，再初始主机。因为一旦先初始主机，主机便会发送握手信号，此时从机刚要初始，无法处理握手信号，便会报错。

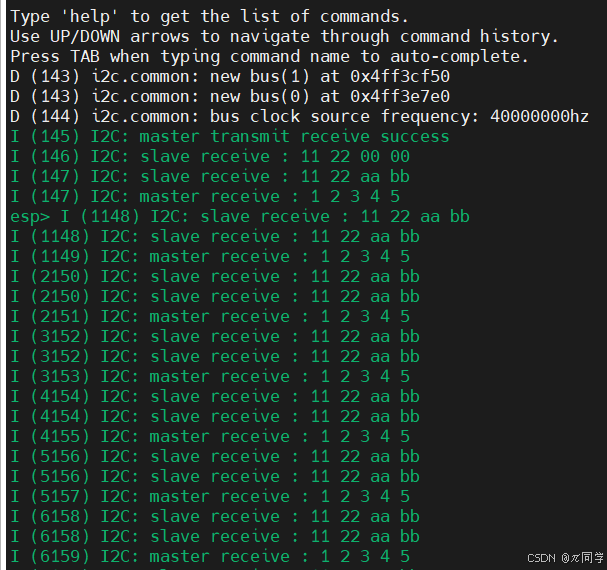

三、结果展示

可以看出来，从机的接收缓存区是不会自动清空的。如果新的数据覆盖不够，剩下的区域会保留之前的数据。
