Shield Postgres 插件 v0.3.10 针对大规模数据库的 ER 图可读性进行了专项优化。当表数量达到上百张、外键关系错综复杂时，传统的 Grid 布局几乎无法使用。本次更新引入了 FK 关系层级布局、Focus 聚焦模式、表搜索 和 显示模式切换 四项核心改进，让即使是 142 张表、232 条外键的数据库，也能拥有清晰可读的 ER 图。
起因

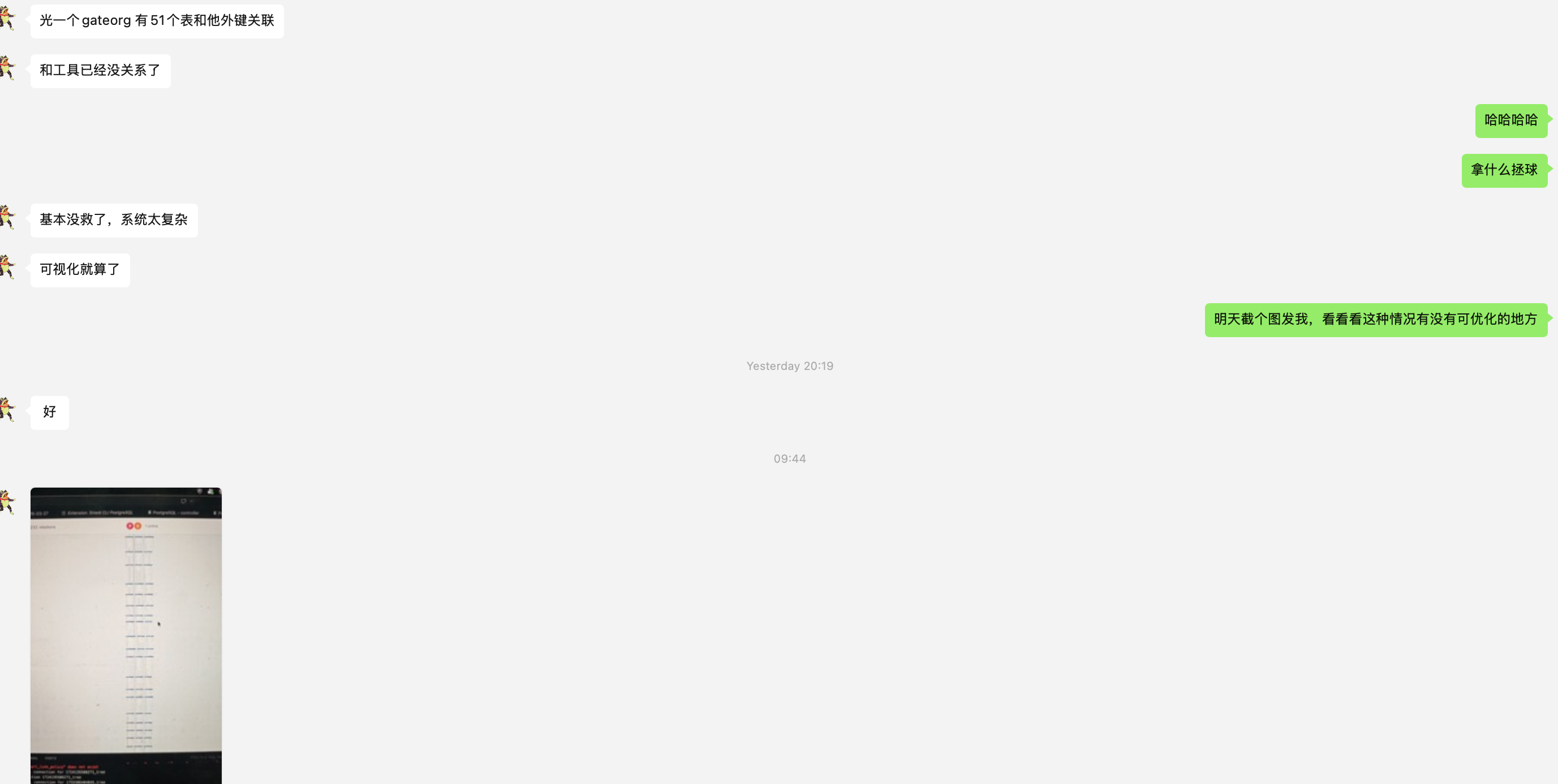

昨天有用户反馈：他们的 xxxorg 数据库有 142 张表、232 条外键关系 ，打开 ER 图后"基本没救了，系统太复杂"、"密密麻麻"。

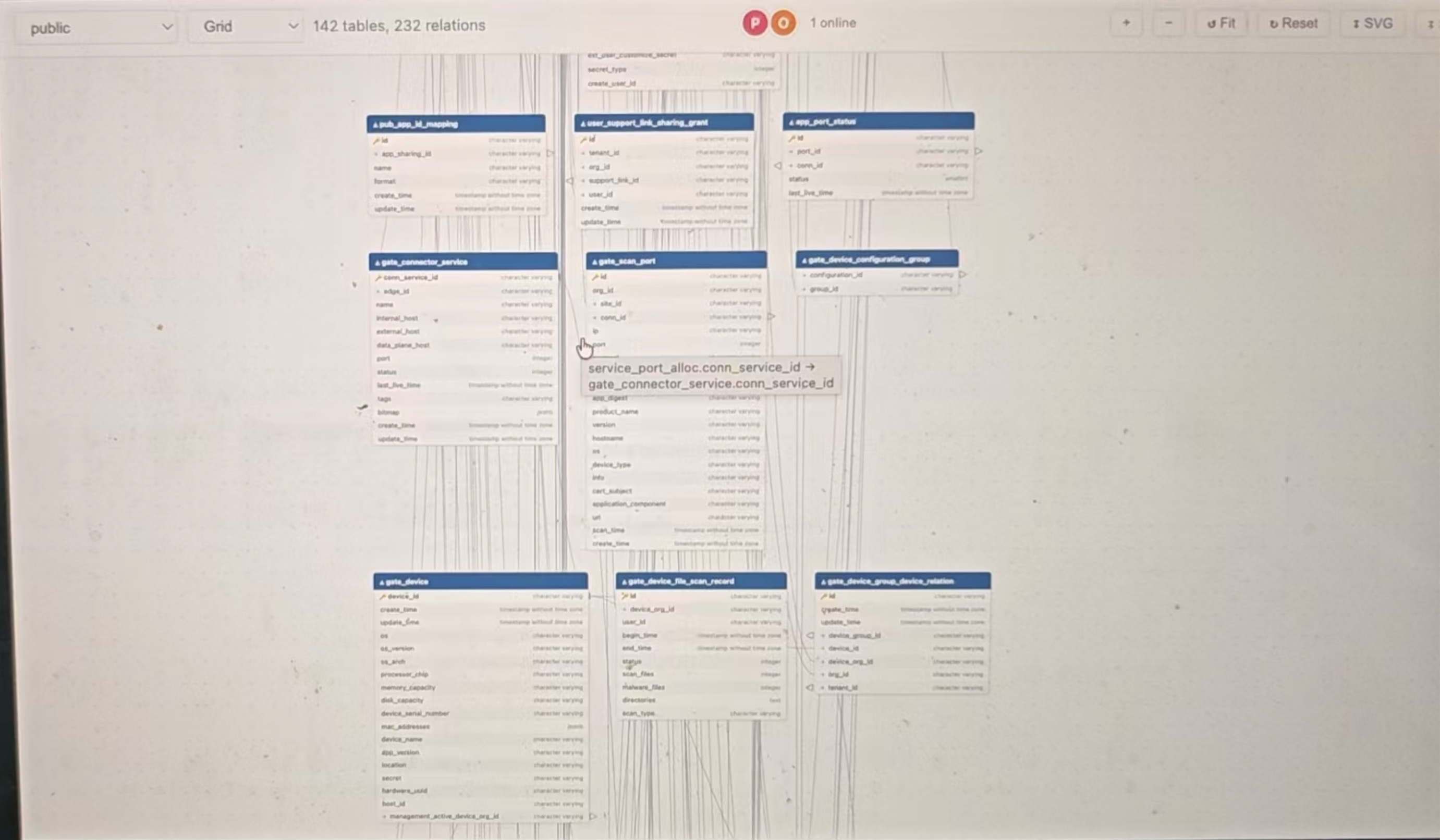

确实，在之前的版本里，面对这种规模的数据库，Grid 布局只能把表格按行排列，外键连线从上到下拉出一堆长线条，完全无法辨认哪根线连向哪张表。

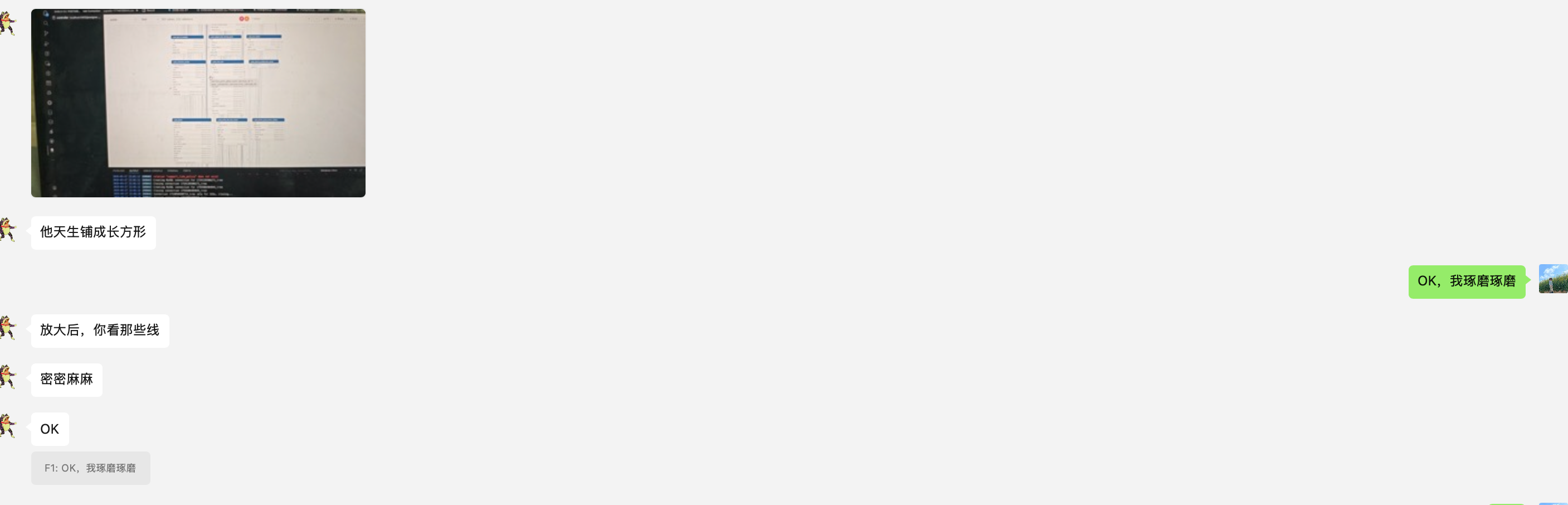

放大之后更明显------线条层层叠叠，几乎不可能追踪任何一条外键关系：
"可视化就算了"------这不是我们想听到的话。所以 v0.3.10 围绕大规模数据库的 ER 图可读性做了几项重点优化。
优化一：FK 关系布局算法
这是本次最核心的改动。新增了 Relations（FK 关系层级） 布局模式：
- 以选中表为 Hub 中心，通过 BFS 按外键层级向外展开
- 左右交替排列子表，外键连线对齐到具体的 FK 列位置
- 当单列表过多时自动 多列溢出排列，避免纵向无限拉长
- 连线清晰标注方向，一眼看出主从关系

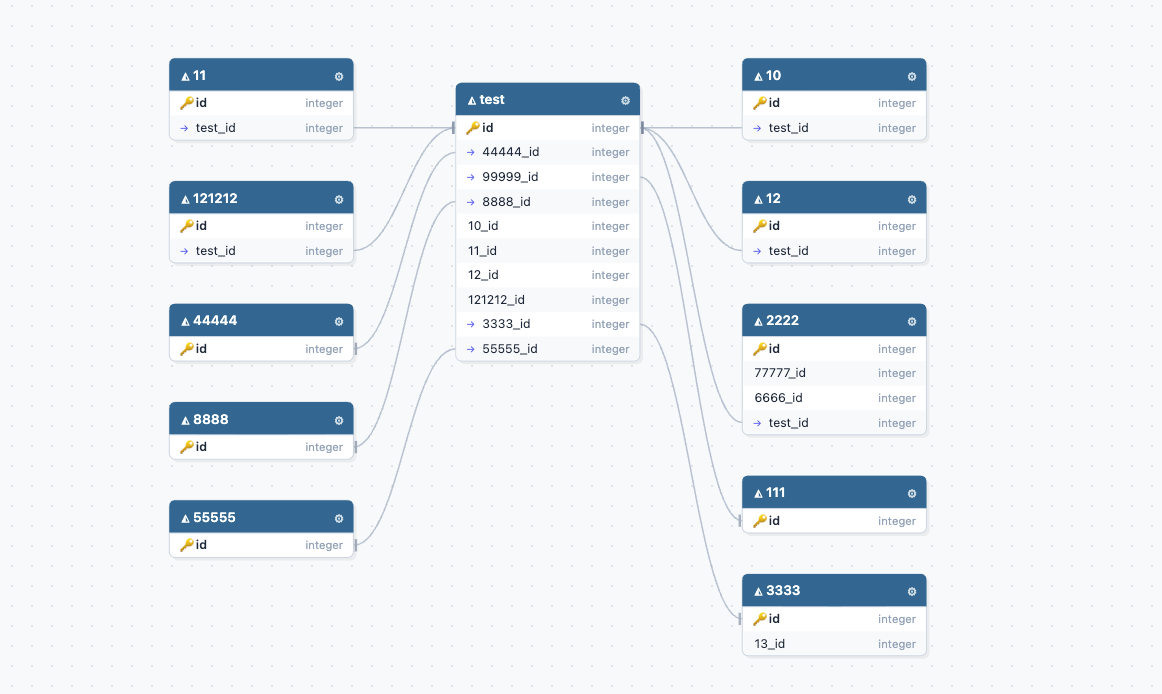

效果对比------同样的数据库，同样的表，切换到 Relations 布局后：
从"一团乱麻"变成了可读的树形结构，每一层关系都一目了然。
优化二：Focus 聚焦模式
142 张表即使布局再好，全部展示仍然信息过载。v0.3.10 引入了 Focus 聚焦模式：

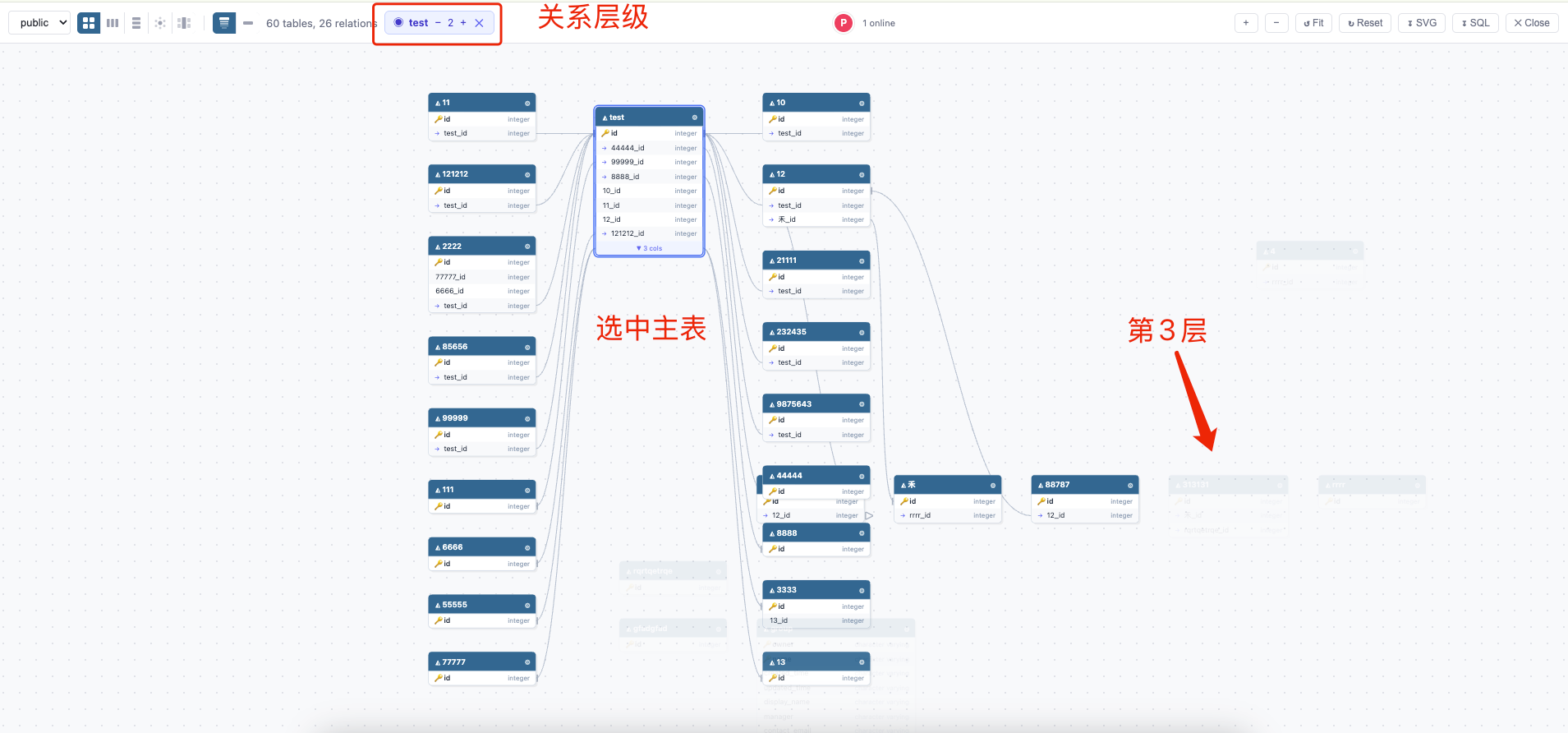

- 双击任意表 即可进入聚焦模式
- 通过工具栏设置 关系深度（1-N 层），只展示与目标表在 N 度关系内的子集
- 聚焦子集自动使用 FK 布局重新排列，配合视口动画平滑过渡
- 按 Escape 或再次双击退出聚焦，恢复全局视图
对于大型数据库，这可能是最实用的功能：不用再在上百张表里找关系，直接锁定你关心的那张表，逐层展开。
优化三：表搜索

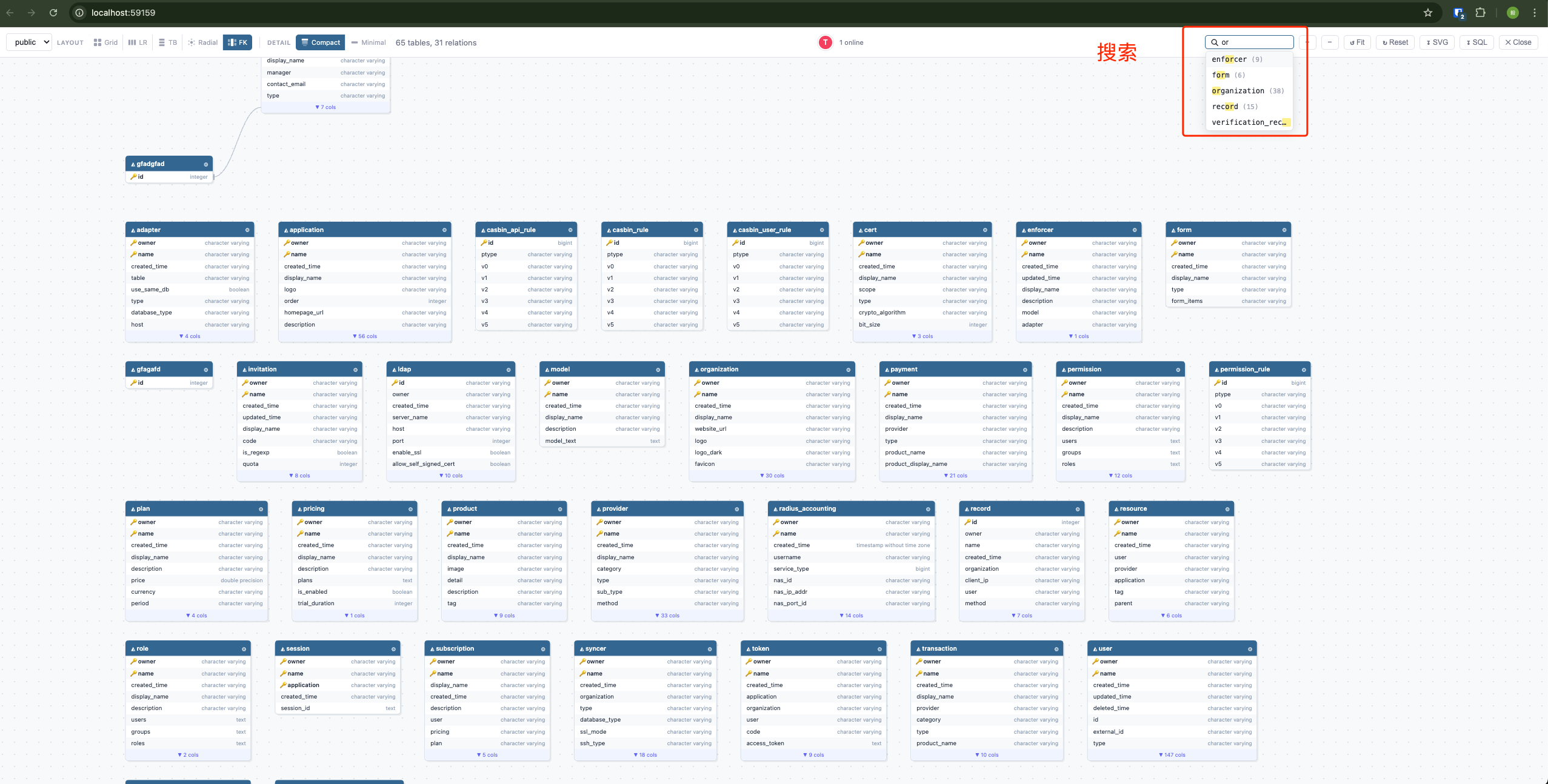

表太多找不到？Cmd+F（或点击搜索图标）打开搜索框：
- 支持 模糊匹配，输入部分表名即可定位
- 选中后视口自动 动画滚动 到目标表位置
- 搜索结果实时下拉，键盘上下选择、回车确认
再也不用在画布上肉眼扫描了。
优化四：显示模式
新增两种表卡片显示模式，进一步减少视觉噪音：
| 模式 | 说明 |
|---|---|
| Compact（默认） | 显示表名 + 列名，隐藏类型等详细信息 |
| Name Only | 只显示表名，最大限度压缩卡片面积 |
在 Name Only 模式下，142 张表也能在一屏内大致掌握全局拓扑。需要看细节时，单击展开任意表即可查看完整列信息。
总结
v0.3.10 的核心思路是：大规模数据库不是"不能可视化"，而是需要更好的布局算法和交互方式。
| 优化项 | 解决的问题 |
|---|---|
| FK 关系布局 | 连线杂乱无章 → 层级清晰的树形结构 |
| Focus 聚焦模式 | 信息过载 → 按需查看 N 度关系子集 |
| 表搜索 | 找不到表 → Cmd+F 模糊搜索 + 视口定位 |
| 显示模式 | 卡片太大 → Compact / Name Only 压缩视觉 |
如果你也在管理几十上百张表的 PostgreSQL 数据库，欢迎试试新版本。
bash
# 通过 Shield CLI
shield plugin update postgres
# 或 Docker

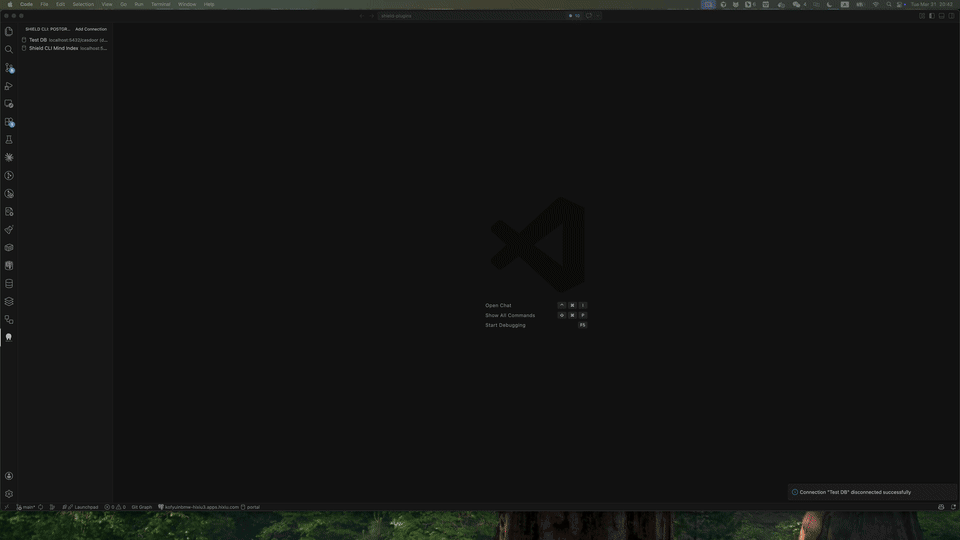

docker pull fengyily/shield-postgres:latest或者在 VS Code 扩展中搜索：Shield CLI Postgres
感谢反馈问题的用户，好的产品都是被真实场景逼出来的。
开源地址：https://github.com/fengyily/shield-cli
插件仓库：https://github.com/fengyily/shield-plugins
有问题或建议欢迎提 Issue。
