产品描述
XT3406 是一款由基准电压源、振荡电路、比较器、PWM/PFM 控制电路等构成的CMOS降压DC/DC调整器。最高效率95%，典型静态电流仅40μA，关断电流＜1μA，显著延长电池续航。利用PWM/PFM自动切换控制电路达到可调占空比，具有全输入电压范围（1.8－5.5V）内的低纹波、高效率和大输出电流等特点。
XT3406 内置功率MOSFET，使用过压、过流、过热、短路等诸多保护电路，在超过控制值时会自动断开，以保护芯片。输入电压2.5--5.5V（兼容单节锂电池、USB 5V），输出电压0.6--5.0V可调，本产品结合了微型封装和低消耗电流等特点，最适合在移动设备的电源内部使用 。
产品特点
高效率
最大效率可达95％
大的输出电流 1000mA
甚小静态电流 典型值40μA
甚小输出纹波 <±0.4%
低压操作
可达100％占空比
PWM/PFM自动切换 占空比自动可调以保持很大负载范围内的高效率、低纹波
产品应用
数码相机、电子记事本、PDA等移动设备用电源
CD随身听、MD等音响装置电源
照相机、视频设备、通信设备的稳压电源
微机用电源

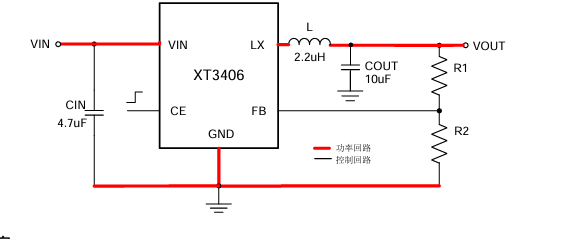

典型应用电路

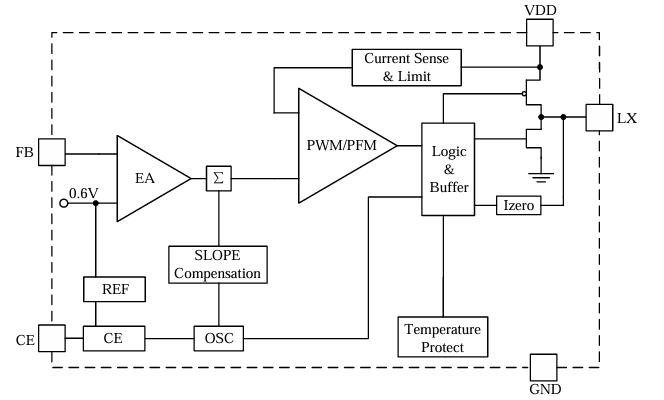

功能框图
