面向高算力高可靠需求的高端液冷AI服务器功率MOSFET选型策略与器件适配手册

随着人工智能与高性能计算需求爆发，高端液冷AI服务器集群已成为数据中心算力核心。电源与功率转换系统作为整机"能量心脏"，为CPU、GPU、内存及加速卡等关键负载提供精准、高效、稳定的电能，而功率MOSFET的选型直接决定系统转换效率、功率密度、热管理效能及长期可靠性。本文针对AI服务器对超高效率、超高功率密度、液冷适配及极限可靠性的严苛要求，以场景化适配为核心，形成一套可落地的功率MOSFET优化选型方案。

一、核心选型原则与场景适配逻辑

（一）选型核心原则：四维协同适配

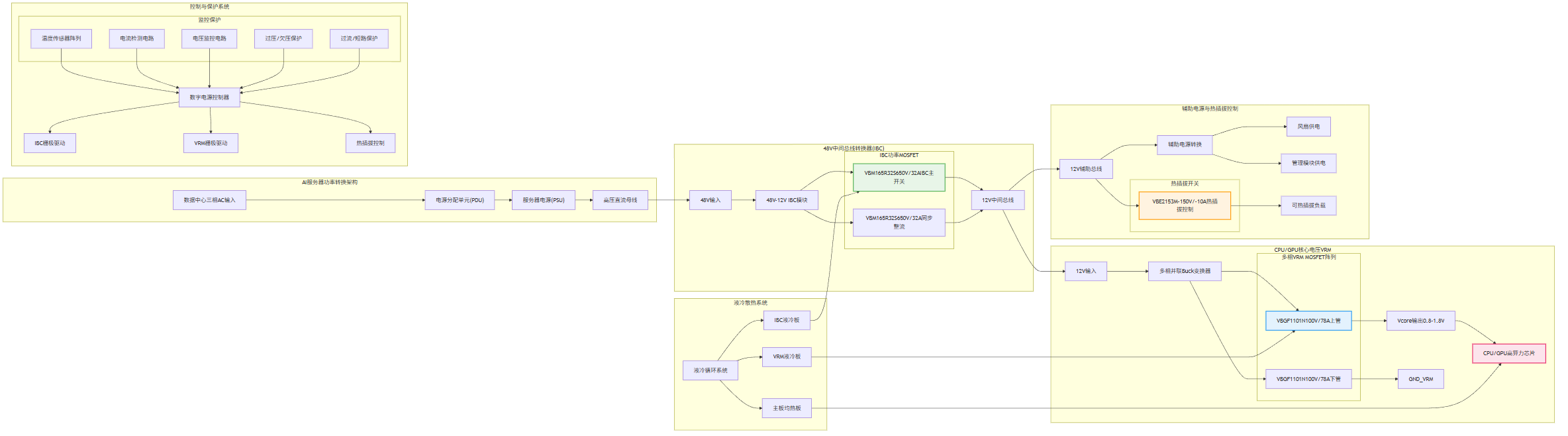

图1: 高端液冷 AI 服务器集群方案与适用功率器件型号分析推荐VBM165R32S与VBE2153M与VBGF1101N与产品应用拓扑图_01_total

MOSFET选型需围绕电压、损耗、封装、可靠性四维协同适配，确保与系统工况精准匹配：

电压裕量充足：针对48V母线、12V/1.8V等多级总线，额定耐压预留充足裕量，应对开关尖峰与母线波动，保障在复杂工况下的绝对安全。
极致低损耗优先：优先选择超低Rds(on)（降低传导损耗）、低Qg与低Coss（降低开关损耗）器件，适配服务器7x24小时满负荷运行，提升整机能效比并减轻液冷散热压力。
封装匹配热管理与功率密度：优先选择热阻低、易于与冷板或导热界面材料结合的封装（如TO-247、TO-263），同时兼顾高功率密度布局需求。
超高可靠性冗余：满足数据中心级MTBF要求，关注高温下的参数稳定性、抗浪涌能力及宽结温范围，适配GPU加速卡等核心负载的严酷工作环境。

（二）场景适配逻辑：按供电层级与负载分类

按服务器供电架构分为三大核心场景：一是48V至12V/5V等中间总线转换（IBC），需处理高电压、大功率转换；二是CPU/GPU核心电压（Vcore）多相并联供电，需极致低内阻与高频开关能力；三是辅助电源与热插拔控制，需高可靠性隔离与保护功能，实现参数与需求的精准匹配。

二、分场景MOSFET选型方案详解

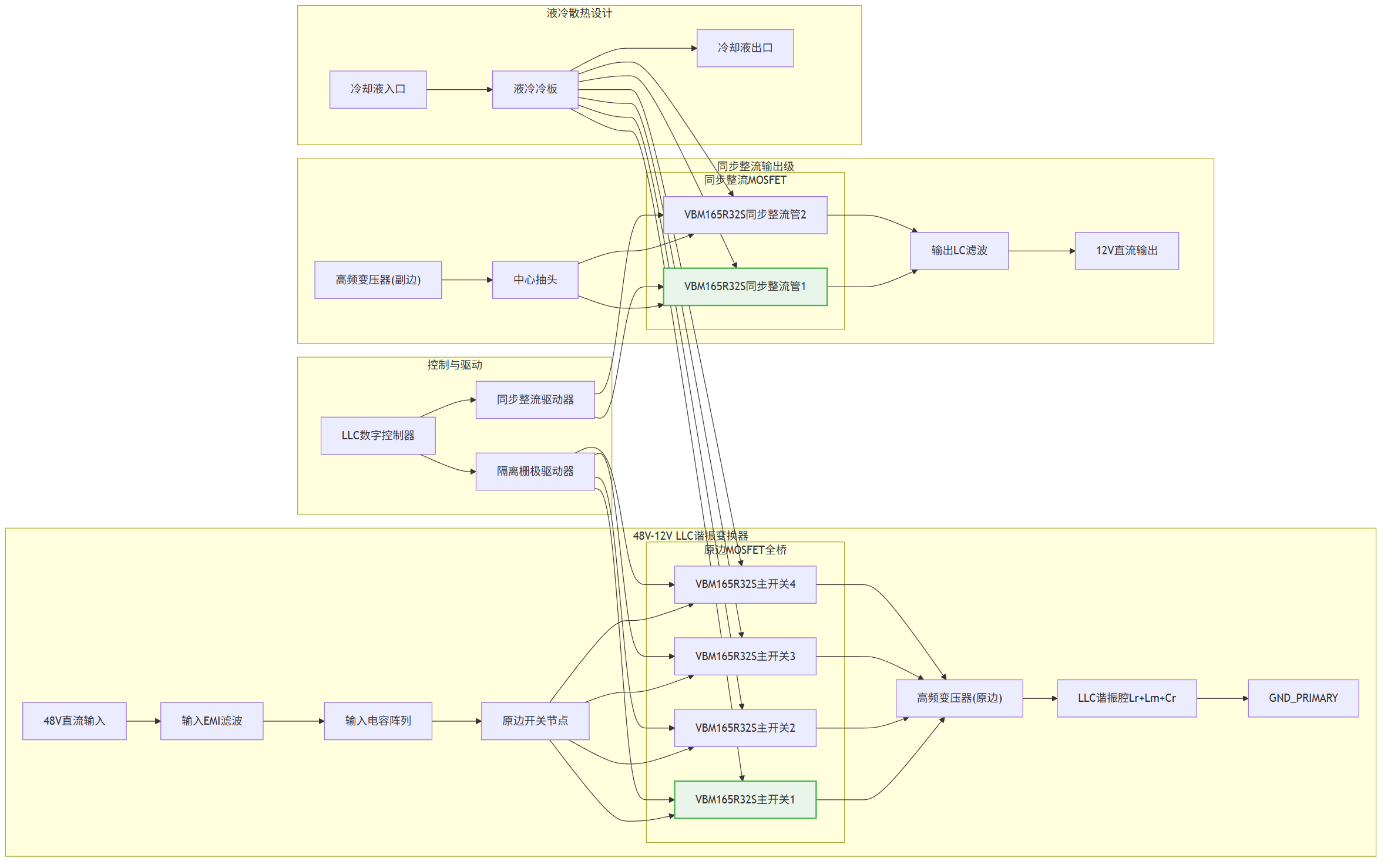

（一）场景1：48V中间总线转换器（IBC）------高效能量枢纽

IBC模块需将48V母线高效转换为12V，要求MOSFET具备高耐压、低导通损耗以应对数百至数千瓦功率等级。

推荐型号：VBM165R32S（N-MOS，650V，32A，TO-220）

参数优势：采用SJ_Multi-EPI超结技术，在10V驱动下Rds(on)低至85mΩ，实现优异的导通性能。650V高耐压为48V总线提供充足裕量，32A连续电流满足大功率传输需求。TO-220封装便于安装散热器或与液冷冷板结合。
适配价值：作为IBC主开关或同步整流管，可显著降低转换环节的传导损耗，助力IBC模块效率突破97%以上。优异的开关特性有利于提高开关频率，减小无源器件体积，提升功率密度。
选型注意：需根据IBC拓扑（如LLC、PSFB）确认开关管与同步整流管的角色，精确计算最坏工况下的电流应力与开关损耗。需配套高性能隔离驱动IC，并优化PCB布局以减小高频环路面积。

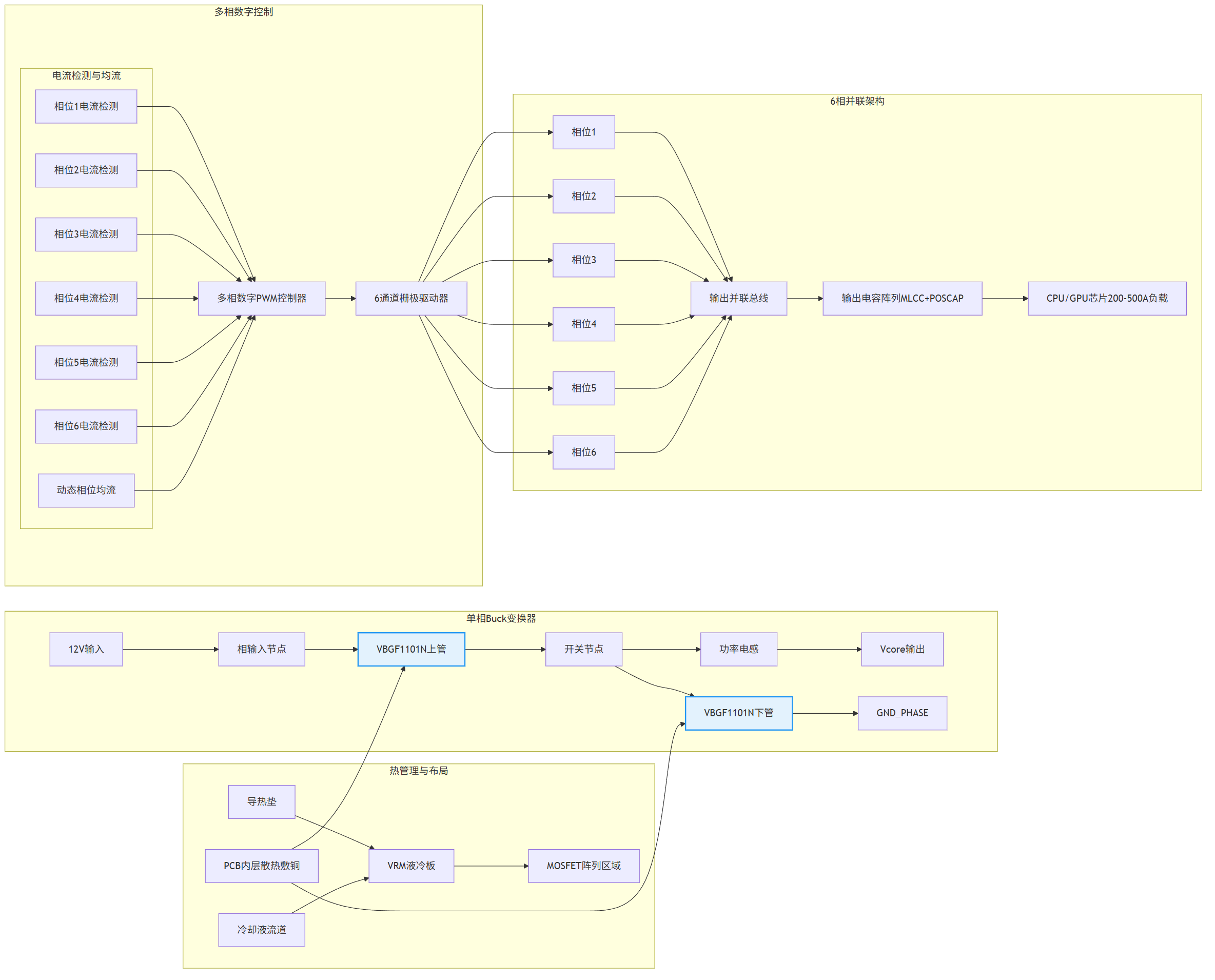

（二）场景2：CPU/GPU多相并联Buck VRM------核心算力供电引擎

Vcore供电需为CPU/GPU提供数百安培大电流、低电压且快速响应的电源，要求MOSFET具有极低的Rds(on)和优异的开关性能。

推荐型号：VBGF1101N（N-MOS，100V，78A，TO-251）

参数优势：采用先进SGT技术，在10V驱动下Rds(on)低至7.2mΩ，导通电阻极低。78A超高连续电流能力，完美适配多相并联均流架构。100V耐压为12V输入提供高安全裕度。

图2: 高端液冷 AI 服务器集群方案与适用功率器件型号分析推荐VBM165R32S与VBE2153M与VBGF1101N与产品应用拓扑图_02_ibc

适配价值：作为每相Buck电路的上管或下管，其超低Rds(on)能极大降低传导损耗，是提升VRM整体效率（常目标>90%）的关键。优异的电流能力支持更高的单相输出，有助于减少相数，优化控制与成本。
选型注意：必须进行多相均流设计与热均衡布局。需搭配高频多相数字PWM控制器（如IR35201），并重点关注栅极驱动回路设计以优化开关速度与损耗。需通过液冷或强风冷确保结温受控。

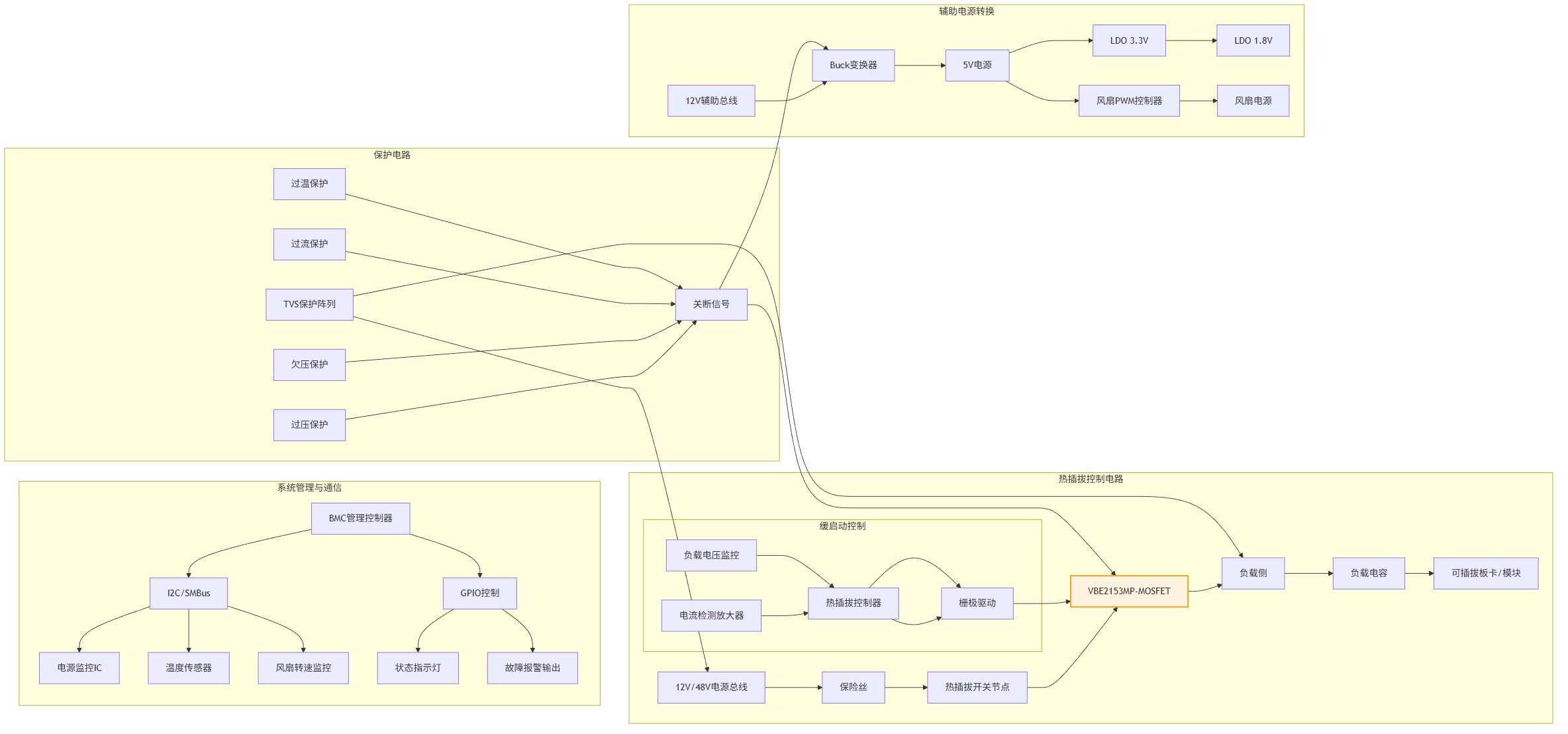

（三）场景3：辅助电源与热插拔控制------系统可靠守护

为风扇、管理模块等辅助负载供电及实现板卡热插拔，需要MOSFET具备可靠的隔离控制与保护能力，确保系统在线维护与故障隔离。

推荐型号：VBE2153M（P-MOS，-150V，-10A，TO-252）

参数优势：-150V耐压的P沟道器件，适用于48V或12V总线的高侧开关控制。10V下Rds(on)为273mΩ，在满足通流能力的同时提供有效的隔离。TO-252（D-PAK）封装平衡了功率处理能力与PCB占位面积。
适配价值：用作热插拔控制开关或辅助电源路径开关，可实现安全的带电插拔与故障快速隔离，保障主系统稳定运行。P-MOS高侧驱动简化了控制逻辑。
选型注意：需设计完善的缓启动电路与过流保护电路，防止热插拔时的浪涌电流。确认负载最大工作电流并留足裕量。对于48V应用，需确保栅极驱动电压足够使器件完全导通。

三、系统级设计实施要点

（一）驱动电路设计：匹配器件特性

VBM165R32S：配套隔离型栅极驱动器（如Si8235），驱动电流能力需≥2A，以应对其Qg。优化原副边功率回路布局，减小寄生电感。
VBGF1101N：配套多相控制器内置的智能驱动器，关注驱动电流峰值与开关节点振铃抑制。栅极串联小电阻并靠近引脚布局。
VBE2153M：采用专用热插拔控制器或"N-MOS+电荷泵"方案驱动高侧P-MOS，确保快速关断能力，栅极需加下拉电阻防止误开通。

（二）热管理设计：液冷系统深度协同

VBM165R32S：建议通过导热垫将其金属背板与液冷冷板紧密贴合，或使用带绝缘层的专用散热器嵌入冷板流道。
VBGF1101N：在多相VRM布局中，应均匀排列功率管，其TO-251封装可通过PCB敷铜将热量传导至主板背面的大型均热板或液冷冷板。
VBE2153M：其TO-252封装可通过底部焊盘和敷铜散热，在持续大电流应用时需评估温升。

整机需确保液冷流道设计合理，冷量优先覆盖CPU/GPU VRM及IBC等热点区域。

图3: 高端液冷 AI 服务器集群方案与适用功率器件型号分析推荐VBM165R32S与VBE2153M与VBGF1101N与产品应用拓扑图_03_vrm

（三）EMC与可靠性保障

EMC抑制

VBM165R32S所在的高压开关节点需采用RC snubber电路或并联小电容抑制电压尖峰。
VBGF1101N所在的多相Buck电路，输入输出需布置低ESL陶瓷电容，功率回路面积最小化。
PCB严格分区，数字地、模拟地、功率地单点连接，电源入口布置滤波器。

可靠性防护

降额设计：在最恶劣工况（如最高环境温度、最大负载）下，电压、电流应力需留有≥30%裕量。
过流/过温保护：VRM每相需有电流采样与过流保护，IBC需有次级过流与原边过功率保护。关键MOSFET附近布置温度传感器。
浪涌防护：电源输入端部署MOV和TVS管，防护雷击与开关浪涌。栅极可串联电阻并增加TVS保护。

四、方案核心价值与优化建议

（一）核心价值

极致能效与功率密度：通过选用超低损耗MOSFET，助力服务器电源系统达到钛金级能效，同时高开关频率支持更小磁性元件，提升功率密度。
液冷系统深度适配：所选封装形式与热特性便于与先进液冷方案结合，实现高效散热，保障芯片在高温下持续高性能输出。
数据中心级可靠性：器件的高耐压、宽温区特性结合系统级防护设计，满足AI服务器集群7x24小时不间断运行的苛刻可靠性要求。

图4: 高端液冷 AI 服务器集群方案与适用功率器件型号分析推荐VBM165R32S与VBE2153M与VBGF1101N与产品应用拓扑图_04_aux

（二）优化建议

功率等级适配：对于更高功率的IBC（>3kW），可考虑并联VBM165R32S或选用TO-247封装的同类产品。对于超高电流GPU（>500A），可评估使用双面冷却封装的MOSFET。
集成化升级：对于空间极其受限的板卡，可考虑使用集成了驱动和保护功能的智能功率模块（IPM）或DrMOS。
前沿技术探索：在追求极限效率的场合，可评估在IBC或VRM中使用GaN HEMT器件，以进一步降低开关损耗，提升频率与密度。
监控与智能化：结合数字电源管理芯片，实现对关键MOSFET结温、电流的实时监控与预测性维护。

功率MOSFET选型是高端液冷AI服务器实现高算力、高能效与高可靠性的基石。本场景化方案通过精准匹配供电架构需求，结合液冷散热与系统级设计，为研发提供全面技术参考。未来可探索宽禁带器件与全集成化功率模块的应用，助力打造下一代绿色、高效的数据中心算力基础设施。
