⒈训练主题
掌握通过V5系列软起动器控制胶体磨等大功率电机的启停。
⒉硬件配置
⑴浙江罗卡LCRV3-37C-F4，37Kw，在线器软启动器；
⑵大功率电机：22Kw，41.4A。
硬件实物如下：
⒊硬件接线
⑴动力线及控制线
⑵控制说明
图示接线DI 07和COM 10短接，可用于设备瞬停，非紧急应用工况下DI 07和COM 10可选择断开不连接。

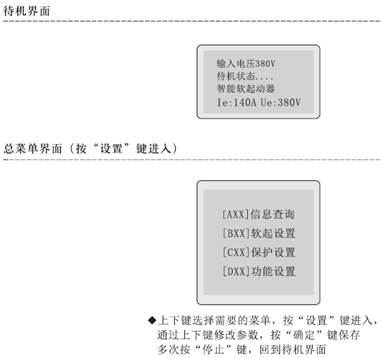

⒋中文菜单显示及参数操作说明
参数界面及菜单设置如下图：
⒌参数设置

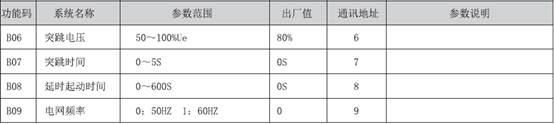

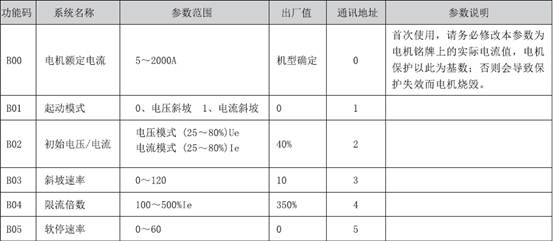

⑴启动设置
其中如下参数为关键参数：
①B00 电机额定电流：42A，参考电机铭牌额定电流提供；
②B09 电网频率：1：60Hz，参考电机铭牌额定电流提供。

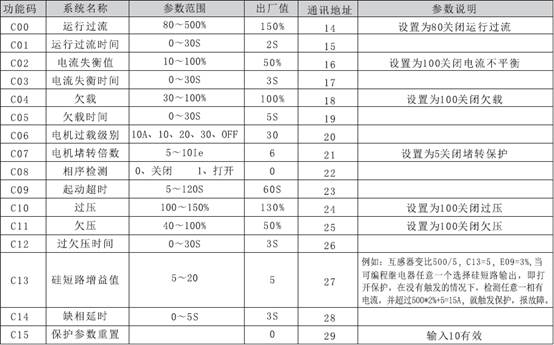

⑵保护设置
其中如下参数为关键参数：
①C00 运行过流：110%-120%，根据实际工况需要设置过流余量；
②C07 电机堵转倍数：8，电机启动电流按照电机额定电流8倍计入；
③C15 保护参数重置：10，对软启动器参数进行出厂设置。
其它参数根据需求设置。

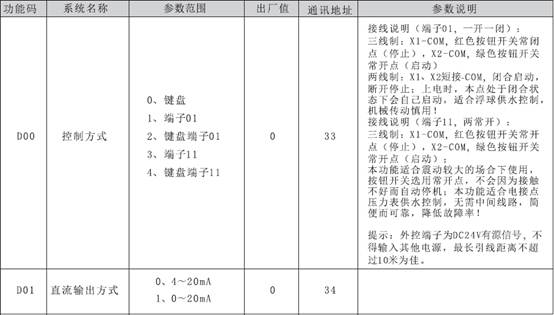

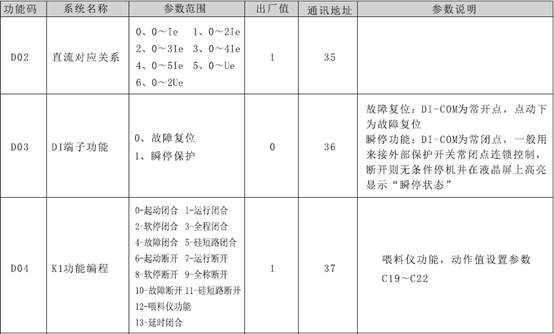

⑶功能设置
其中如下参数为关键参数：
D00 控制方式：端子，该参数和上述说明略有差异。
其它参数根据需求设置。
