示波器入门

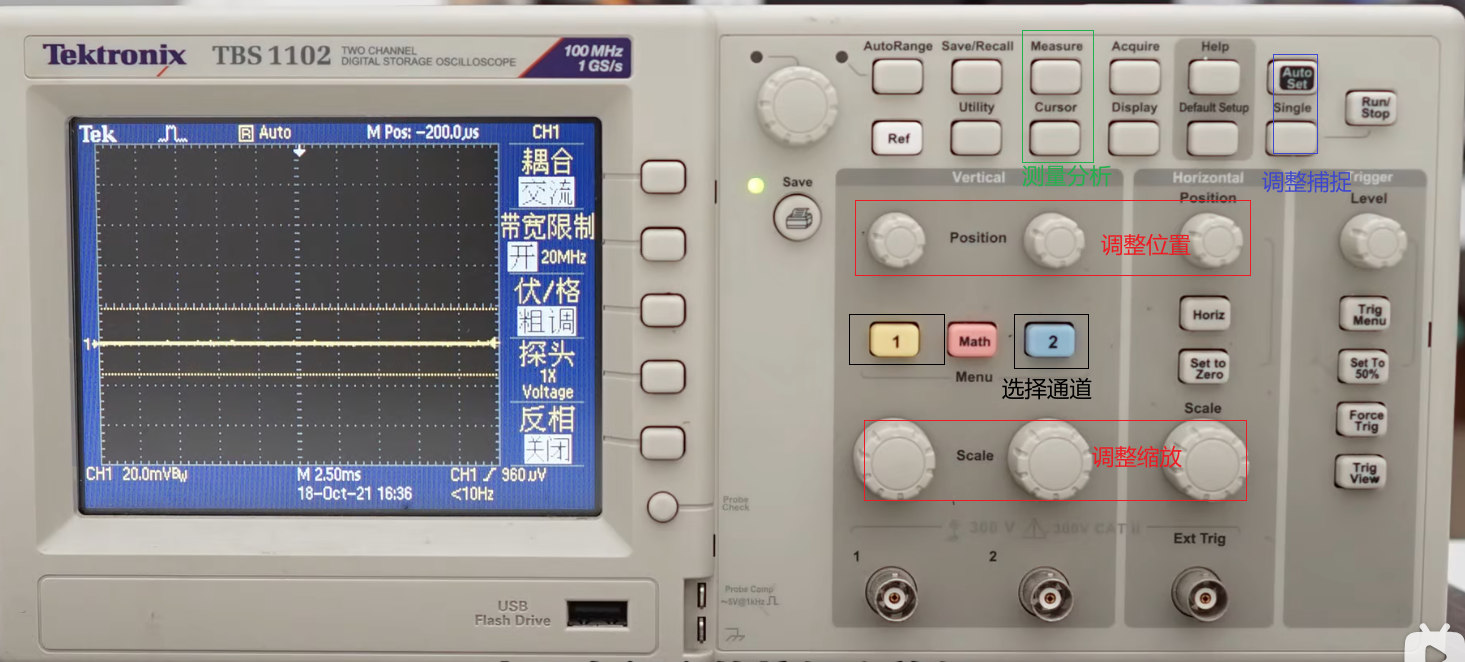

调节形态:setup 把xy移动到屏幕中央, scale xy轴缩放,postition xy轴移动

调节屏幕捕捉频率:

auto (一直播放,但是要满屏才换页),

scoll (一直滚动,新的追加在屏幕左边,右边新的溢出页面被移出),

normal(属于捕捉特定事件,有最新事件发生就更新)

single (属于捕捉特定事件,但是停留在第一次)

选择通道:数字1234分别代表4个通道

用于分析:cursor 是手动测量波形的上下差和左右差,measure则是自动计算测量,例如最大最小值,波形上下差等等

图片不完全匹配文字,仅供参考
