欢迎来到bhSDR Studio/Matlab 系列教程的第九章。在上一章中，bhSDR小助理带您掌握了动态场景下**"定位-追踪-通信"三位一体**的定向通信黑科技，实现了移动目标的精准信号传输！
这一期，咱们正式跨界雷达应用领域，深度解析FMCW雷达测距实验界面 ，带您从零掌握调频连续波雷达的测距核心原理，用bhSDR设备 亲手实现高精度距离探测，解锁bhSDR技术在雷达场景的硬核实战能力！
FMCW雷达测距实验界面概览

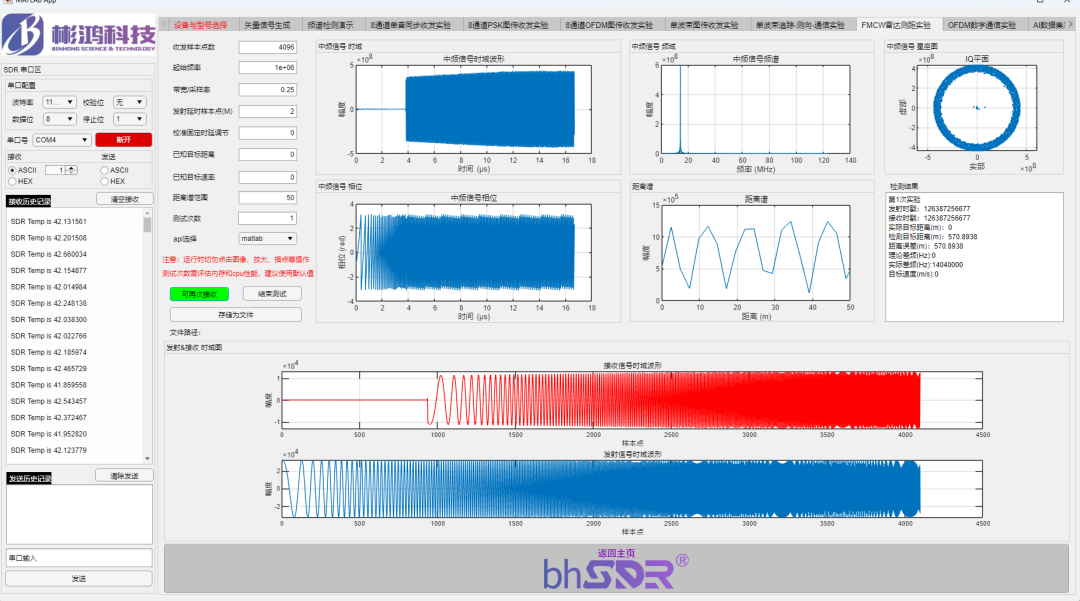

"FMCW雷达测距实验"界面 ，将雷达系统的参数配置、信号可视化、结果解算完整整合，重点关注这3大区域：
- FMCW雷达核心参数配置区： 这里是实验控制中枢，可配置收发点数、频率、带宽等测距关键参数，一键启停测试与保存数据，直接决定测距精度与性能；
- 中频信号可视化区： 实时显示时域图、频域图、星座图、相位图、距离谱图和检测结果，从多维度展示中频信号特征，直观判断信号质量，距离谱与检测结果直接呈现测距数据与精度；
- 收发信号比对核心区： 界面底部展示红蓝收发时域波形，通过比对两个波形的时延差，即可解算出目标的距离；两个波形的线性度、对齐度，直接反映了系统的收发同步性能与调频线性度。
bhSDR小助理：
FMCW（调频连续波）雷达 ，凭借结构简单、功耗低、近距离测距精度高、抗干扰能力强的优势，早已成为自动驾驶毫米波雷达、无人机避障、智能安防、工业液位测量、智能家居等场景的核心技术。而本次实验，正是把FMCW雷达的完整技术链路，搬进了bhSDR Studio/Matlab
的可视化界面中，通过它你可以：
- 彻底吃透FMCW雷达**"发射-反射-接收-解算"**的全流程测距原理；
- 验证射频收发链路的线性度、同步性与信噪比性能；
- 把前八期学到的矢量信号生成、频谱分析、数字信号处理知识，完整落地到雷达实战场景；
- 掌握距离分辨率、测距精度、调频带宽等核心参数的匹配逻辑，为后续雷达系统开发打下坚实基础。
技术名词解释

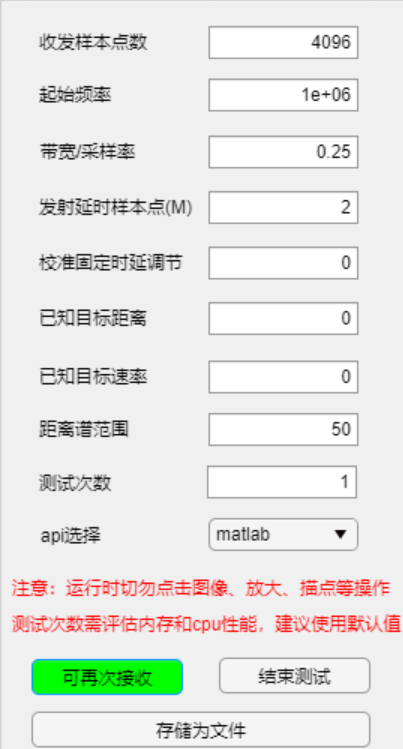

1.FMCW雷达核心参数配置区
- **收发样本点数：**默认4096，设置单次测距的IQ数据总量，决定了测距的时间窗口，点数越多数据越完整，需结合设备内存调整；
- **起始频率：**FMCW信号的起始载波频率，默认1e+06Hz（1MHz），可根据探测场景与频段需求灵活调整；
- 带宽/采样率：FMCW信号的调频带宽 ，默认0.25，是决定测距分辨率的核心参数------带宽越大，距离分辨率越高，探测精度越强；
- 发射延时样本点(M)： 默认2，用于补偿发射链路的硬件延时，校准收发信号的时间对齐，是提升测距精准度的关键校准项；
- **校准固定时延调节：**需根据第一次实验的回环结果手动修改，核心用于校准系统固定硬件时延，消除设备固有系统误差，是大幅提升测距精度的关键操作；
- **已知目标距离/速率：**输入参考目标的距离与移动速度，可用于校准测距结果、验证系统精度，静态测距默认设为0即可；
- 距离谱范围： 默认50m，设置测距的最大探测距离，可根据探测需求调整，范围越大对设备信号处理能力要求越高；
- **测试次数：**默认1，需结合设备内存与CPU性能调整；
- **api选择：**支持matlab等模式，默认matlab即可，完美适配软件的信号处理链路。
2.中频信号可视化区

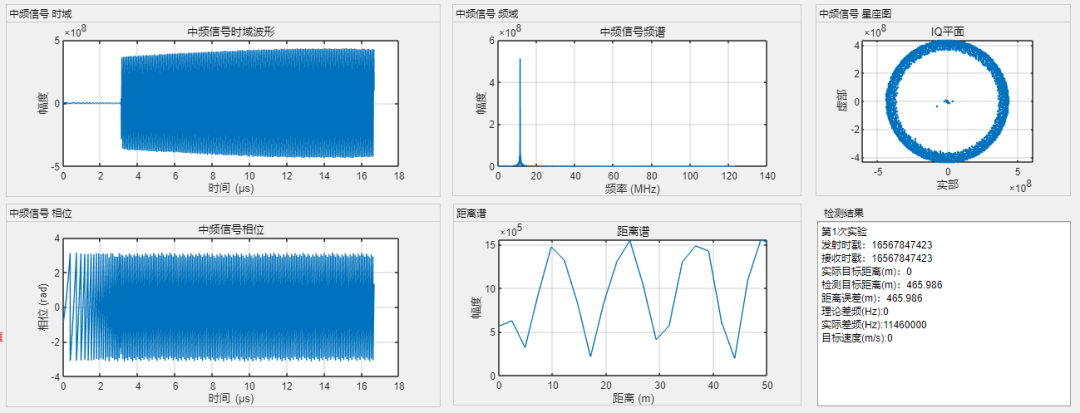

分为上下两排6个可视化窗口 ，从时域、频域、相位、星座图等多个维度，完整呈现FMCW中频信号的特征 ，是判断信号质量的核心依据：
- 中频信号时域图： 理想的FMCW中频信号，会呈现幅度平稳、规律连续的时域波形，波形越平稳，说明射频收发链路的线性度越好；
- 中频信号频域图： 理想状态下会呈现一个尖锐的单峰值 ，峰值对应的频率就是收发信号的差频，而差频与目标距离成正比，是解算目标距离的核心依据；峰值越尖锐，说明信号信噪比越高，测距结果越可靠；
- 中频信号星座图： IQ平面坐标系下，理想的FMCW中频信号会呈现均匀规整的圆环分布，圆环越平滑规整，说明信号的相位噪声越小，收发链路的正交性越好；
- 中频信号相位图： 反映中频信号的相位随时间的变化规律。相位变化越线性，说明FMCW信号的调频线性度越好，测距误差越小；
- 距离谱图： 是测距结果的核心可视化呈现。峰值位置就是探测到的目标距离；峰值越高、越尖锐，说明目标信号越强，探测结果越稳定可靠；
- 检测结果区： 直接输出量化的测距核心数据，包括实验次数、发射/接收时戳、实际目标距离、检测目标距离等，直接验证系统的测距精度。
3.收发信号比对核心区

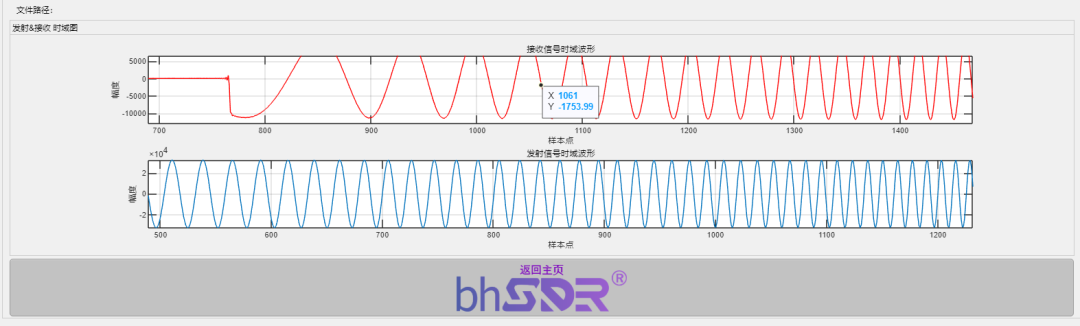

位于界面底部，上下两个波形窗口完整呈现收发信号的时域特征，是判断系统同步性能的关键：
- **接收信号时域波形：**上方红色波形，是经过目标反射后的回波信号，与发射信号存在固定的时延差；
- **发射信号时域波形：**下方蓝色波形，是设备发射的标准线性调频连续波，时域呈现频率随时间线性变化的正弦波。
bhSDR小助理总结
通过本章的学习，bhSDR小助理带您彻底吃透了调频连续波雷达 的核心测距原理，更打通了**"信号生成-射频收发-中频处理-距离解算"**的全流程。
下一期，咱们将回归数字通信核心赛道，深度解析**《OFDM数字通信实验》**，带大家深入掌握兼容5G NR、Wi-Fi标准的全功能OFDM通信系统，解锁LDPC编解码、高阶调制等进阶通信技术，精彩不容错过~
