1.案例背景
在工业 4.0 与智能制造浪潮下，2026 年中国智能制造正从试点迈向大规模落地，工业大模型、5G + 工业互联网等技术加速产业化。新能源汽车制造企业面临效率、质量与成本三重压力，亟需通过自动化与物联网技术实现转型升级。
行业焊接、喷涂、总装等核心车间自动化率普遍达 100%，整车下线最快仅需 30 秒，但物料搬运环节仍依赖人工配送，存在效率低、成本高、安全风险大等瓶颈，成为制约整体自动化水平的短板。
本案例聚焦某新能源汽车制造企业改造项目，通过引入AGV 小车与西门子 G120 变频器协同作业，构建智能化物料配送系统；同时采用塔讯品牌 TX181-RE-RE-TCP/PNM 协议网关实现Profinet 与 Modbus TCP 双向协议转换，彻底解决异构设备通讯难题，为企业数字化转型筑牢基础。

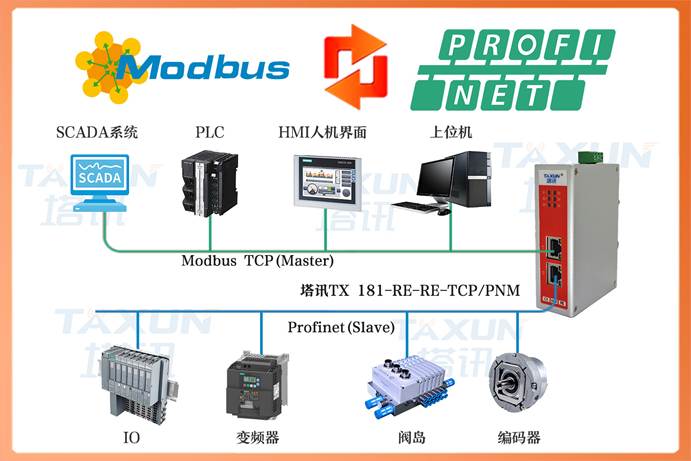

2.塔讯 TX181-RE-RE-TCP/PNM 协议网关功能简介
塔讯 TX181-RE-RE-TCP/PNM 协议网关是一款专为工业异构网络融合设计的智能通讯设备，采用双核工业级处理器，具备强大的协议转换和数据处理能力。该网关支持 PROFINET RT/IRT 协议，兼容西门子、罗克韦尔等主流 PLC 系统，最高可实现 1440 字节输入 / 输出数据吞吐，支持 32 槽位灵活扩展。
在本案例中，网关的核心功能是实现 Profinet 主站与 Modbus TCP 从站之间的数据双向透明传输。网关在 Profinet 侧作为主站；在 Modbus TCP 侧可灵活配置为主站（客户端）或从站（服务器）。通过这种架构设计，网关能够将 AGV 小车和 G120 变频器的 Profinet 数据转换为 Modbus TCP 格式，实现与 WinCC 等 SCADA 系统、三菱 Q 系列及 FX5U 系列 PLC、罗克韦尔 Micro800 系列 PLC 的无缝通讯。
网关内置 1440 字节双向数据缓冲区，支持字节交换（2 字节 / 4 字节大小端），能够处理复杂的数据格式转换需求。同时，网关提供双独立串口（RS485+RS232）并行工作能力，支持 Modbus 主 / 从站协议、自定义协议及通用通信模式，可无缝连接西门子变频器、施耐德电机保护器、E+H 仪表、横河变送器等主流工业设备。
该网关还具备卓越的实时性能，数据转换延迟≤18μs，每秒可完成 2200 次以上数据处理，支持 2000 点数据精准映射与 8 路 TCP Client 同时连接，满足高实时性工业场景如生产线检测、精准控制、环保监测数据采集等需求。在极端环境适应性方面，网关采用 - 40℃~70℃宽温域设计，具备 15KV ESD 静电防护、3KV 通信端口隔离和 IP20 外壳防护，确保在恶劣工业环境下的稳定运行。

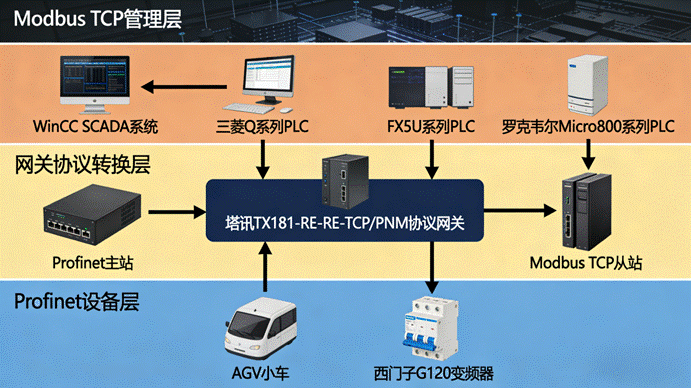

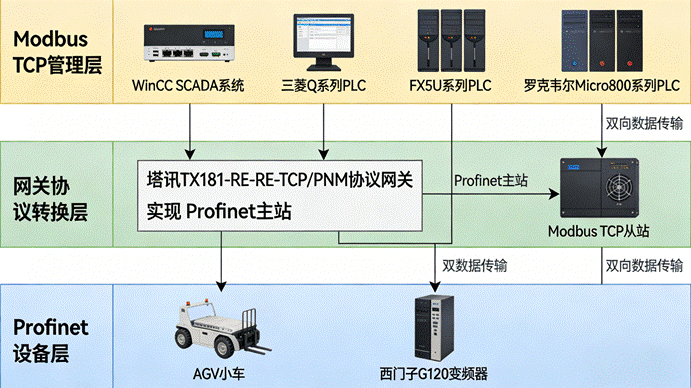

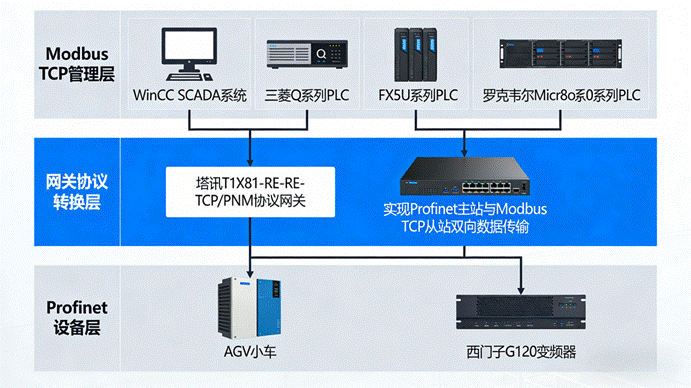

- 系统结构拓扑图
4.项目痛点
该新能源汽车制造企业在实施智能制造改造前，面临着以下主要痛点：
物料配送效率低下：传统的人工叉车配送模式存在路径规划不合理、等待时间长、配送频次低等问题。据统计，物料配送环节占用了生产周期的 20-30%，严重影响了整体生产效率。同时，人工操作的不稳定性导致配送准确率仅为 92%，经常出现物料错送、漏送等问题。
设备通讯协议不统一：生产线上既有 Profinet 协议的设备，也有三菱 Q 系列、罗克韦尔 Micro800 等采用不同协议的 PLC，还有 WinCC 等基于 Modbus TCP 的 SCADA 系统。这种异构网络环境造成了严重的数据孤岛，不同系统间无法实现实时数据共享和协同控制。
AGV 调度管理困难：企业原有 15 台 AGV 小车采用独立控制模式，缺乏统一的调度系统。AGV 之间经常出现路径冲突、等待时间长等问题，平均利用率仅为 65%。同时，由于缺乏实时监控手段，无法准确掌握 AGV 的运行状态、位置信息和故障情况。
能耗管理粗放：G120 变频器群在运行过程中缺乏智能调度和能耗优化机制，电机在轻载时仍以额定转速运行，造成大量电能浪费。据测算，系统整体能效仅为 70% 左右，存在较大的节能空间。
系统集成复杂度高：由于设备品牌众多、协议各异，系统集成过程中需要开发大量的接口程序，不仅增加了项目成本，也提高了系统维护的难度。传统的集成方式需要为每种设备开发专门的驱动程序，开发周期长、故障率高。
5.解决方案实施步骤
针对上述痛点，项目团队制定了分阶段的解决方案实施计划：
第一阶段：系统规划与设计
项目团队首先进行了详细的需求分析和系统设计。通过现场调研，确定了 20 台 AGV 小车的布局方案，其中 10 台负责原材料配送，5 台负责半成品转运，5 台负责成品入库。同时，对 50 台 G120 变频器进行了分类管理，包括 20 台用于输送线驱动、20 台用于装配机器人驱动、10 台用于物流系统驱动。
在通讯架构设计方面，采用了以 Profinet 网络，通过塔讯 TX181 网关实现与其他品牌 PLC 和上位系统的通讯。网关配置为 Profinet 主站和 Modbus TCP 从站模式，支持与多个主站的同时通讯。
第二阶段：设备安装与调试
在设备安装阶段，首先完成了 AGV 小车的硬件部署，每台 AGV 配备车载控制器，通过 Profinet 协议与中央控制系统通信。G120 变频器的安装按照区域划分进行，每个区域设置独立的控制柜，内置变频器和相关保护电路。
在软件调试方面，重点完成了以下工作：一是 AGV 导航程序的开发，采用激光 SLAM 技术实现精准定位，定位精度达到 ±10mm；二是 G120 变频器参数的优化设置，根据不同应用场景设置了相应的速度曲线和加减速时间；三是塔讯网关的配置，完成了 Profinet 和 Modbus TCP 协议的映射关系设置，确保数据传输的准确性和实时性。
第三阶段：系统集成与测试
系统集成阶段的核心工作是实现 AGV 与 G120 变频器的协同控制。通过编程实现了以下功能：
AGV 调度系统的开发是关键环节，系统采用三层架构设计，包括车辆层、调度层和仓储层。车辆层负责 AGV 的具体运动控制，仓储层与 WMS 系统对接实现物料信息的实时更新。调度系统能够根据生产计划自动分配任务，优化 AGV 的行驶路径，避免冲突和等待。
G120 变频器的智能控制功能通过 PLC 程序实现，系统能够根据 AGV 的运行状态自动调整输送线的速度。当 AGV 接近时，输送线自动加速；当 AGV 离开时，输送线自动减速或停止。这种协同控制模式不仅提高了物料配送效率，还实现了显著的节能效果。
在系统测试方面，进行了功能测试、性能测试和可靠性测试。功能测试验证了 AGV 的导航精度、避障能力和任务执行能力；性能测试评估了系统的响应时间、吞吐量和并发处理能力；可靠性测试模拟了各种异常情况，验证了系统的容错能力和恢复能力。
第四阶段：系统优化与验收
在系统优化阶段，根据测试结果对系统进行了全面优化。主要包括：一是 AGV 路径算法的优化，通过仿真分析找出了最优路径，将平均行驶距离缩短了 15%；二是 G120 变频器参数的精细调整，根据实际负载情况优化了 PID 参数，提高了控制精度；三是网关性能的优化，通过调整缓存策略和通信参数，将数据传输延迟降低到 10μs 以下。
系统验收采用了分阶段验收的方式，首先进行了单项功能验收，然后进行了系统集成验收，最后进行了连续运行测试。在连续运行测试中，系统连续稳定运行 720 小时，AGV 任务完成率达到 99.5%，系统整体故障率低于 0.1%。
6.应用效果及实施前后对比
项目实施后，系统运行效果显著，各项指标均达到或超过预期目标：
生产效率大幅提升：AGV 的平均任务完成时间从原来的 15 分钟缩短到 8 分钟，配送效率提升 46.7%。生产线整体效率提升了 25%，日产能从原来的 500 辆提升到 625 辆。这主要得益于 AGV 的智能调度和与 G120 变频器的协同控制，减少了等待时间和空驶里程。
物料配送准确率显著提高：通过 AGV 的精准定位和路径规划，物料配送准确率从原来的 92% 提升到 99.8%。系统能够实时跟踪物料位置，及时发现和纠正配送异常，确保了生产的连续性。
设备利用率明显改善：AGV 的平均利用率从 65% 提升到 85%，G120 变频器群的能效从 70% 提升到 85%。通过智能调度和协同控制，减少了设备的空闲时间和无效运行，提高了设备的使用效率。
能耗大幅降低：通过 G120 变频器的智能控制和 AGV 的优化调度，系统整体能耗降低了 20%。其中，输送线能耗降低了 25%，装配机器人能耗降低了 15%，物流系统能耗降低了 30%。
系统可靠性显著提升：系统平均无故障运行时间（MTBF）达到 8000 小时，故障修复时间（MTTR）缩短到 2 小时以内。通过实时监控和预测性维护，能够及时发现和处理潜在故障，确保了系统的稳定运行。
投资回报分析：项目总投资 1200 万元，其中设备采购费用 800 万元，系统集成费用 300 万元，其他费用 100 万元。根据测算，项目年节约成本 450 万元，包括人工成本节约 200 万元、能耗节约 150 万元、效率提升带来的收益 100 万元。投资回收期为 2.7 年，内部收益率达到 23%。
7.总结
本案例通过 AGV 小车与西门子 G120 变频器的协同应用，成功构建了新能源汽车智能制造生产线的智能物流系统。项目的成功实施得益于以下几个关键因素：
技术创新是项目成功的核心。塔讯 TX181-RE-RE-TCP/PNM 协议网关的应用，有效解决了异构网络环境下的通讯难题，实现了 Profinet 设备与 Modbus TCP 系统的无缝集成。AGV 采用的激光 SLAM 导航技术和 G120 变频器的智能控制算法，确保了系统的高精度和高效率。
系统集成是项目成功的关键。通过采用标准化的通讯协议和模块化的系统设计，实现了不同品牌设备的协同工作。特别是 AGV 调度系统的三层架构设计，既保证了控制的实时性，又提供了良好的可扩展性。
管理优化是项目成功的保障。通过建立完善的运维体系和培训机制，确保了系统的正常运行。同时，通过持续的优化改进，不断提升系统性能，实现了预期的经济效益。
本案例为新能源汽车行业的智能制造转型提供了有益借鉴，展示了工业自动化和工业物联网技术在提升生产效率、降低成本、改善质量等方面的巨大潜力。随着技术的不断进步和应用的深入推广，相信会有更多的企业从中受益，推动整个行业向更高水平发展。
