产品描述
SA8550 是矽塔科技（Sytatek） 推出的一款双通道全桥 H 桥电机驱动专用集成电路，内置低导通电阻 N 沟道功率 MOSFET，专为中小功率有刷直流电机、双极步进电机驱动场景设计。芯片采用宽电压工作架构，集成完善的保护机制与低功耗控制模式，在保证高驱动能力的同时实现电路极简设计，广泛用于对体积、可靠性、成本敏感的消费电子、办公设备与智能运动控制终端。
核心性能
工作电压范围：VM 电源电压 4.0V～32.0V，可兼容 5V/12V/24V/32V 常规供电系统，适配多场景电源方案。
输出驱动能力：
单通道持续输出电流 1.2A
单通道峰值输出电流 2.5A
满足中小型步进电机、微型直流减速电机的扭矩与转速需求。
导通电阻特性：
内置高压侧 + 低压侧 MOSFET，总导通电阻 RDS(ON) ≈730mΩ，有效降低导通损耗，提升工作效率，减少发热。
逻辑电平兼容：支持 3.3V/5V MCU I/O 直接控制，无需电平转换电路，与主流单片机无缝对接。
控制方式：采用标准 PHASE/ENABLE（相位 / 使能）控制模式，简单易用，便于程序编写与硬件调试。
低功耗管理：内置睡眠关断模式，待机功耗极低，适合电池供电与节能型设备。
核心保护功能
欠压锁定保护（UVLO）：电源电压过低时自动关断输出，防止芯片异常工作。
过流保护（OCP）：实时监测输出电流，出现过载、堵转时快速限制电流，保护电机与芯片。
过温保护（OTP）：芯片温度超标时自动降额或关断输出，避免过热烧毁。
通道间交叉电流抑制：防止 H 桥上下管直通短路，提升可靠性。
静电防护（ESD）：增强芯片在生产、装配与使用过程中的抗静电能力。
产品特点
VM最大值=32V，I0最大值=1.2A
导通电阻:730-mQ(HS+LS)
H桥电机驱动器
过流保护
过温保护
欠压保护
低功耗睡眠模式
ESOP8和SOP10封装
产品应用
舞台照明
冰箱
吸尘器
POS打印机
任何相关的步进电机应用
典型应用电路

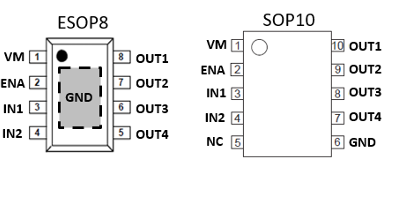

封装图
