南麟SA8304 单通道 H 桥直流有刷电机驱动芯片 ESOP8封装

产品描述

SA8304 是南麟电子推出的一款单通道 H 桥直流有刷电机驱动专用集成电路,采用低导通电阻功率 MOSFET 结构,专为 2~7V 低压电池供电系统优化设计,具备大电流驱动、低静态功耗、完善保护功能等特点,可直接驱动小型直流电机实现正转、反转、制动与停机控制,广泛应用于各类便携式、电池驱动类消费电子与智能控制终端。

核心特性

工作电压:宽电压输入范围 2.0V--7.0V,完美适配单节锂离子电池、3~5V 干电池 / USB 供电场景。

驱动电流:连续输出电流 3.0A,峰值堵转电流可达 6.0A,满足小型电机大扭矩启动与短时过载需求。

导通阻抗:内置功率管总导通电阻低至 220mΩ,导通损耗小、发热低,提升系统能量利用率与续航表现。

控制模式:支持正转、反转、自由停机、快速制动四种工作模式,通过两路逻辑电平(INA/INB)即可简易控制。

逻辑兼容:TTL/CMOS 兼容电平输入,可直接与单片机(MCU)、DSP、FPGA 等控制器 IO 口连接,无需额外电平转换。

低功耗设计

工作静态电流典型值 60μA

待机 / 休眠模式电流低至 0.1μA,极大延长电池供电设备续航时间。

内置保护功能

过温保护(TSD):芯片温度超标时自动关断输出,防止过热损坏

欠压闭锁保护(UVLO):电源电压过低时锁定输出,避免异常工作

内置钳位二极管,可有效吸收电机感性负载反向电动势,保护芯片与系统电路

封装与温度

封装形式:ESOP-8 贴片封装,体积小巧、布局紧凑、散热性能优良工作环境温度:-20℃ ~ +85℃,适应多数室内及便携式产品环境要求。

产品特点

工作电压2.0-7.0V

持续电流3.0A, 峰值6.0A

低导通电阻:220mΩ (HS+LS)

低待机电流 (typ.0.1uA)

低静态工作电流(typ.60uA)

集成过温保护

集成欠压保护

ESOP8封装

产品应用

电动玩具:遥控车、机器人、四驱车、特技玩具等直流电机驱动

个人护理:电动牙刷、洁面仪、美容仪、电动按摩仪

智能家居:小型风扇、气泵、电动窗帘、智能门锁执行机构

消费电子:摄像头云台、智能小车、机器人关节、便携式运动装置

其他低压直流驱动:小型水泵、震动马达、电子锁体等电池供电控制系统

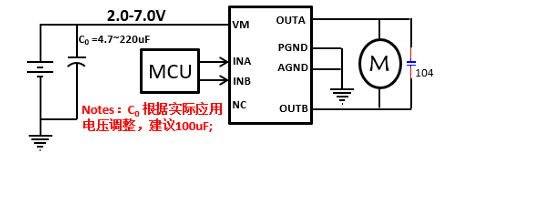

典型应用电路

封装图
