构建 keepalived + LVS + Nginx + DNS + NFS 的高可用集群系统

【前言】

本文是我近期对 Linux 高可用架构的一次系统复习。通过搭建一个包含 LVS、Keepalived、Nginx、NFS 和 DNS 的五节点集群，深入理解了负载均衡与故障自动转移的原理。
核心目标 ：构建一个无单点故障、数据统一、支持域名访问的高性能 Web 服务集群。
适用场景 ：Linux 运维入门、毕业设计参考、面试突击复习。
注意：本文基于 Redhat系统进行命令编写 ，其他发行版命令略有差异。

前置知识

• LVS（Linux Virtual Server）：实现负载均衡
• Keepalived：实现 VIP 高可用（故障转移）
• Nginx：作为反向代理或 Web 服务器
• DNS：提供域名解析服务
• NFS：共享存储，用于统一内容（如网页、图片等）

LVS（Linux Virtual Server）

1、简介

LVS是章文嵩博士发起的开源项目，它是Linux内核的一部分，属于四层（传输层）负载均衡技术。它不是一个独立的软件服务，而是内核中IPVS（IP Virtual Server）模块的功能体现。LVS工作在网络模型的第四层，负责处理TCP/UDP协议的请求，不关心应用层（如HTTP）的具体内容，这使得它的转发效率极高，能够承载巨大的并发连接。

2、工作原理

其核心原理是在集群前端设立一个或多个"调度器"（Director），这些调度器接收来自客户端的请求。调度器根据预设的负载均衡算法（如轮询RR、加权轮询WRR、最少连接LC、加权最少连接WLC等），从后端的"真实服务器"（Real Server）池中选择一台最合适的服务器。然后，LVS通过修改数据包的目标IP地址（NAT模式）、目标MAC地址（DR模式）或将数据包封装在IP隧道中（TUN模式），将请求转发给选定的真实服务器。真实服务器处理完请求后，响应数据包会直接或间接地返回给客户端。

3、作用

LVS的主要作用是构建一个高性能、高可扩展性的服务器集群。它能够将海量的用户请求智能地分发到多台后端服务器上，从而避免单台服务器因负载过高而崩溃，极大地提升了整个系统的吞吐能力和响应速度。由于其工作在内核层面，资源消耗极低，常被用作大型网站或应用架构的最前端入口，作为整个负载均衡体系的基石，为后端的Nginx、Apache或应用服务器分担压力。

Keepalived

1、简介

Keepalived是一款基于VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议）实现的高可用（High Availability, HA）解决方案。它的核心目标是消除单点故障，确保关键服务（如LVS、Nginx）的持续可用性。Keepalived通过在多台服务器（一个Master主节点和多个Backup备份节点）之间进行"心跳"检测，来监控整个集群的健康状态，并管理一个或多个虚拟IP地址（VIP）。

2、工作原理

其工作原理是，集群中的所有节点都运行Keepalived守护进程。Master节点会周期性地发送VRRP通告，告知其他节点自己处于活动状态。Backup节点监听这些通告，如果在指定时间内没有收到Master的通告，就会认为Master已经宕机。此时，Backup节点之间会根据预设的优先级（Priority）进行选举，优先级最高的节点将接管VIP，并对外提供服务的网络接口（如eth0）上绑定这个VIP，这个过程称为"VIP漂移"。同时，Keepalived还具备健康检查功能，可以监控后端真实服务器的端口或运行特定脚本，自动将故障节点从服务池中剔除。

3、作用

Keepalived的主要作用是为LVS、Nginx等负载均衡器提供高可用保障。在没有Keepalived的情况下，一旦LVS调度器宕机，整个服务就会中断。通过部署Keepalived，可以构建一个LVS调度器集群（一主多备），当主LVS发生故障时，VIP会自动、快速地漂移到备用LVS上，客户端几乎无感知，从而实现了服务的故障自动转移（Failover），保证了业务的连续性。

Nginx

1、简介

Nginx是一款轻量级、高性能的开源Web服务器和反向代理服务器。它以其高并发处理能力、低内存消耗和稳定性而闻名。与传统的Apache服务器不同，Nginx采用异步非阻塞的事件驱动架构，能够用很少的线程处理大量的并发连接，这使得它在处理静态内容和作为反向代理时表现尤为出色。

2、工作原理

作为反向代理，其工作原理是，Nginx接收来自客户端的HTTP/HTTPS请求，然后根据自身的配置规则，将这些请求转发给后端的一个或多个应用服务器（如Tomcat、Gunicorn等）。后端服务器处理完业务逻辑后，将结果返回给Nginx，最后由Nginx将响应内容返回给客户端。在这个过程中，Nginx可以执行多种任务，例如：负载均衡（在多个后端服务器间分配请求）、缓存静态内容、压缩响应数据、处理SSL/TLS加密解密（SSL卸载）、以及根据URL路径进行请求路由。

3、作用

Nginx的主要作用非常广泛。首先，它是一个优秀的反向代理和负载均衡器，常部署在LVS之后，处理更复杂的七层（应用层）HTTP请求分发。其次，它是一个高效的静态文件服务器，可以直接提供HTML、图片、CSS、JS等文件，减轻后端应用服务器的压力。此外，它还常被用作API网关、内容缓存服务器和动态内容的加速器，是现代Web架构中不可或缺的核心组件。

DNS（Domain Name System）

1、简介

DNS，即域名系统，是互联网的基础设施，常被比作互联网的"电话簿"。它是一个分布式、分层的数据库系统，其核心功能是将人类易于记忆的域名（如http://www.example.com）转换为计算机用于互相通信的IP地址（如192.0.2.1）。没有DNS，用户就需要记住每个网站的数字IP地址，这在实际使用中是不可想象的。

2、工作原理

DNS的工作原理是一个递归与迭代相结合的查询过程。当用户在浏览器输入一个域名时，操作系统会首先查询本地DNS缓存。如果未命中，请求会发送到配置的本地DNS解析器（通常由ISP提供）。解析器会依次向根域名服务器、顶级域名服务器（如.com）、权威域名服务器发起查询，直到获取到最终的IP地址。这个过程对终端用户是完全透明的。DNS采用树状分层结构，从根域到顶级域，再到二级域，每一层都负责管理其下一级的域名信息。

3、作用

DNS的主要作用是实现域名到IP地址的解析，这是其最基本的功能。除此之外，它还有许多高级应用。例如，通过配置多条A记录，DNS可以实现简单的负载均衡，将域名解析到不同的服务器IP。通过设置MX记录，可以指定接收邮件的邮件服务器。通过CDN（内容分发网络）技术，DNS可以根据用户的地理位置，将其解析到距离最近的服务器，从而加速内容访问。因此，DNS不仅是互联网的导航系统，也是实现高可用和性能优化的重要一环。

NFS（Network File System）

1、简介

NFS，即网络文件系统，是由Sun公司开发的一种分布式文件系统协议。它允许网络中的计算机（通常是Linux/Unix系统）通过TCP/IP网络共享目录和文件，就像访问本地硬盘一样。NFS使得多台服务器可以方便、统一地访问同一份数据，是实现数据集中管理和共享的经典解决方案。

2、工作原理

其工作原理基于客户端/服务器（C/S）架构。在一台服务器上启动NFS服务，并配置需要共享的目录及其访问权限（即NFS服务器）。然后，在其他的客户端机器上，通过mount命令将服务器共享出来的目录挂载到本地的一个挂载点上。一旦挂载成功，客户端上的应用程序和用户就可以像操作本地文件一样，对挂载点下的文件进行读取、写入、创建和删除等操作。所有的文件I/O请求都会通过网络被透明地发送到NFS服务器进行处理，结果再返回给客户端。

3、作用

NFS的主要作用是在服务器集群中提供统一的共享存储。在你提到的架构中，如果多台Nginx或Web服务器需要访问相同的网页文件、用户上传的图片或视频等内容，使用NFS可以完美解决这个问题。只需将这些共享内容存放在一台NFS服务器上，然后让所有的Web服务器都挂载这个NFS共享目录，就可以确保所有服务器看到的内容是完全一致的。这极大地简化了内容部署和管理的复杂度，避免了在每台服务器上单独同步文件的麻烦，保证了数据的一致性和可靠性。

一、目标

本方案采用经典的 LVS-DR (Direct Routing) + Keepalived 架构，配合 NFS 实现数据共享。搭建一个高可用、可扩展的 Web 服务集群，具备以下特性：

• 多个后端 Web 服务器（Nginx）通过 LVS 负载均衡

• 使用 Keepalived 实现 LVS 主备切换（避免单点故障）

• 所有 Nginx 服务器从 NFS 共享存储读取静态内容

• 通过 DNS 解析访问 VIP 地址

LVS-DR工作模式

DR（Direct Routing 直接路由），LVS默认模式，应用最广泛，通过为请求报文重新封装一个MAC首部进行转发，源MAC是 DIP 所在的接口的MAC，目标MAC是某挑选出的RS的RIP所在接口的MAC地址。源IP/PORT，以及目标IP/PORT均保持不变。

它的核心思想是：请求经过负载均衡器（Director），但响应数据直接由真实服务器（Real Server）返回给客户端，不经过负载均衡器。

核心特点：

• 高性能：只有入站流量经过调度器，出站流量（响应）由后端服务器直接处理，极大减轻了调度器的网络压力。
• 透明性：对客户端完全透明，客户端认为自己在访问一个单一的虚拟服务（VIP）。
• 局域网要求：调度器（Director）和所有真实服务器（Real Server）必须连接在同一个物理网段（同一二层网络）上。
• IP 不变：转发过程中，IP 包头中的源 IP 和目标 IP 保持不变，只修改 MAC 地址。

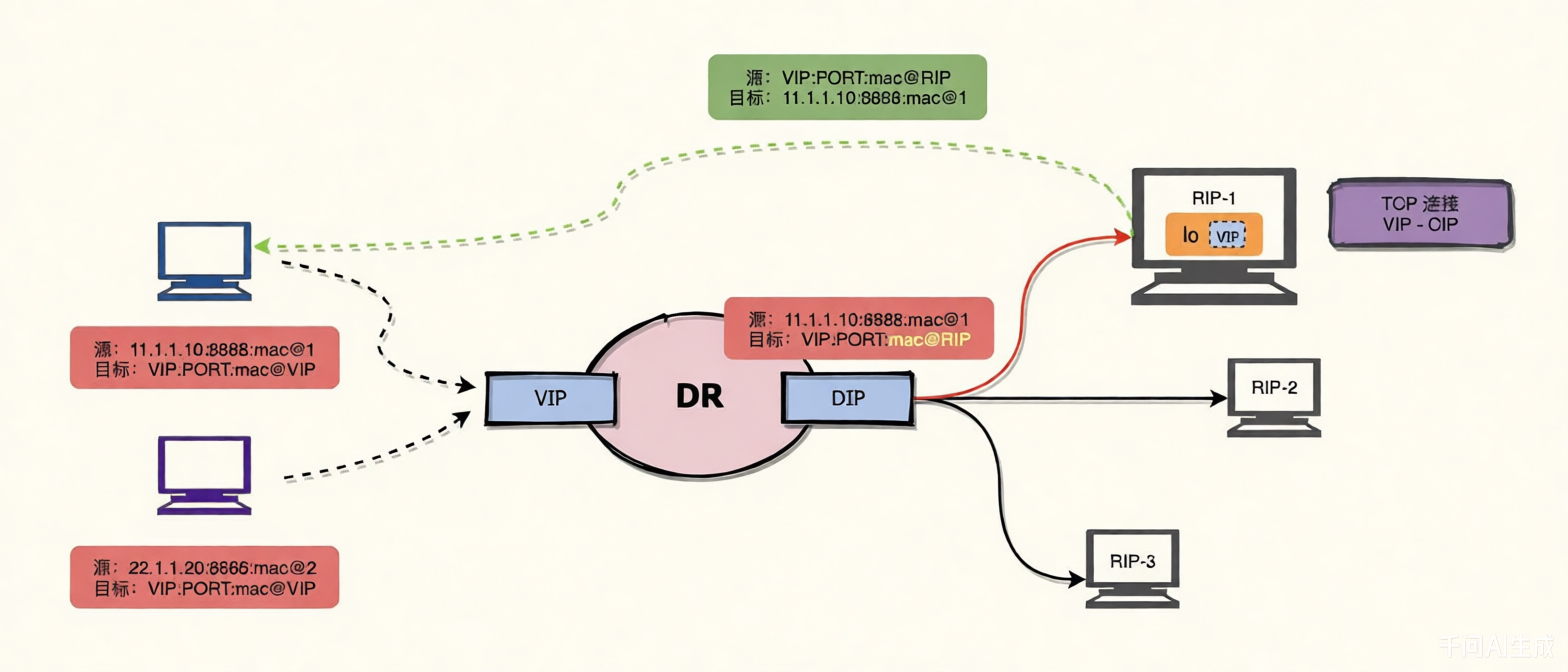

工作原理：图解

1、客户端请求 (Client → LVS)

• 用户访问虚拟IP (VIP, 11.1.1.10)。
• 数据包的目标MAC地址是 LVS的DIP MAC (mac@VIP / mac@1)。
• 数据包到达LVS调度器。

2、LVS转发 (LVS → Real Server)

• LVS根据负载均衡算法选择一台真实服务器 (例如 RIP-1)。
• 关键操作: LVS 只修改数据包的MAC地址！
  • 目标MAC从 mac@VIP 改为 RIP-1的MAC (mac@RIP)。
  • IP地址保持不变 (源IP仍是客户端IP，目标IP仍是VIP)。
• 修改后的数据包被直接发送给 RIP-1。

3、真实服务器响应 (Real Server → Client)

• RIP-1收到数据包，发现目标IP是VIP (11.1.1.10)。
• 由于RIP-1的回环接口 (lo) 绑定了VIP，并且配置了ARP抑制，它会正常处理这个请求。
• 最关键的一步: RIP-1 直接将响应包返回给客户端。
  • 响应的源IP是 VIP (11.1.1.10)。
  • 响应的源MAC是 RIP-1的MAC (mac@RIP)。
  • 完全不经过LVS！

二、所需虚拟机数量（建议配置）

角色	数量	说明
LVS + Keepalived 主节点	1	负责负载均衡和 VIP 管理
LVS + Keepalived 备节点	1	作为主节点故障时的热备
Nginx 服务器	1	提供 Web 服务，挂载 NFS 共享目录
NFS 服务器	1	提供共享存储（存放网页文件）
DNS 服务器	1	提供域名解析（可选，也可用公网 DNS）

总共需要 5 台虚拟机

三、IP 规划

主机名	IP 地址	角色	用途
lvs-master	192.168.194.128	LVS + Keepalived 主	主负载均衡
lvs-backup	192.168.194.130	LVS + Keepalived 备	备份负载均衡
web1	192.168.194.131	Nginx + NFS 客户端	Web 服务器
nfs-server	192.168.194.134	NFS 服务器	存放网站文件
dns-server	192.168.194.135	DNS 服务器	域名解析
VIP	192.168.194.100	虚拟 IP	由 Keepalived 管理，用户访问地址

所有主机需在同一个局域网内，且能互相通信。

四、详细搭建步骤

步骤 0：准备工作

1. 在所有虚拟机上安装 RHEL 9.6（或 CentOS Stream 9）

2. 设置静态 IP（使用 nmcli 或 /etc/sysconfig/network-scripts/ifcfg-ens33）

3. 关闭防火墙和 SELinux（测试环境可关闭）

# 修改静态IP、主机名等。
#!/bin/bash
# useage: sudo ./init_sys.sh <hostname> <ip_address> [gateway] [dns]

RED='\033[0;31m'
GREEN='\033[0;32m'
YELLOW='\033[1;33m'
NC='\033[0m'

log_info() {
    echo -e "${GREEN}[INFO]${NC} $1"
}
log_warn() {
    echo -e "${YELLOW}[WARN]${NC} $1"
}
log_error() {
    echo -e "${RED}[ERROR]${NC} $1"
}

check_root() {
    if [[ $EUID -ne 0 ]]; then
        log_error "此脚本必须以root权限运行"
        exit 1
    fi
}

usage() {
    echo "用法: $0 <hostname> <ip_address> [gateway] [dns_servers]"
    echo ""
    echo "参数说明:"
    echo "  hostname    要设置的主机名"
    echo "  ip_address  要设置的静态IP地址 (如: 192.168.194.100)"
    echo "  gateway     网关地址 (如: 192.168.194.2)"
    echo "  dns_servers DNS服务器，逗号分隔 (可选，默认: 8.8.8.8,223.5.5.5)"
    echo ""
    echo "示例:"
    echo "  $0 myserver 192.168.194.100/24 192.168.1.1 8.8.8.8,223.5.5.5"
    echo "  $0 webserver 10.0.0.50/24"
    exit 1
}

get_interface() {
    # 尝试获取第一个活动的非环回接口
    local interface=$(ip route | grep default | head -1 | awk '{print $5}' 2>/dev/null)

    if [[ -z "$interface" ]]; then
        # 如果没有默认路由，获取第一个非环回接口
        interface=$(ip link show | grep -v lo | grep 'state UP' | head -1 | awk -F': ' '{print $2}')
    fi

    if [[ -z "$interface" ]]; then
        log_error "无法自动检测网络接口"
        read -p "请输入网络接口名称 (如: eth0, ens160): " interface
    fi

    echo "$interface"
}

set_hostname() {
    local hostname=$1

    log_info "正在设置主机名为: $hostname"

    /usr/bin/hostnamectl set-hostname $hostname

    log_info "主机名设置完成"
}

set_static_ip() {
    local interface=$(get_interface)
    local ip=$1
    local gateway=${2:-"192.168.194.2"}
    local dns=${3:-"223.5.5.5,8.8.8.8"}

    log_info "正在为接口 $interface 配置静态IP: $ip"

    nmcli c modify $interface ipv4.method manual ipv4.addresses $ip/24 ipv4.gateway $gateway ipv4.dns $dns connection.autoconnect yes
    nmcli c up $interface
}

main() {
    if [[ $# -lt 2 ]]; then
        usage
    fi

    check_root

    set_hostname "$1"

    set_static_ip "$2" "$3" "$4"
}

main "$@"

# 使用的时候，写成shell脚本，运行使用 bash 脚本名称 虚拟机IP

# 接下来关闭防火墙,selinux
setenforce 0
sed -i "s/SELINUX=enforcing/SELINUX=permissive/" /etc/selinux/config
systemctl disable --now firewalld.service

运行脚本

bash init_sys.sh lvs-master 192.168.194.128

步骤 1：搭建 NFS 服务器（nfs-server）

1.1 安装 NFS 服务

dnf install -y nfs-utils

1.2 创建共享目录并设置权限

mkdir -p /data/www/html
chown -R nobody: /data
echo "<h1>Welcome to NFS Website</h1>" > /data/www/html/index.html

1.3 配置 /etc/exports

/data/www/html 192.168.194.0/24(rw,sync,no_subtree_check)

no_root_squash 允许 root 用户访问，生产环境建议禁用。

1.4 启动服务并开机自启

systemctl start nfs-server

1.5 查看是否导出成功

exportfs -v

1.6 验证

[root@nfs ~]# showmount -e 192.168.194.134
Export list for 192.168.194.134:
/data/www/html 192.168.194.0/24

步骤 2：配置 Nginx 服务器（web1）

2.1 安装 Nginx

dnf install -y nginx nfs-utils

2.2 挂载 NFS 共享目录

 mount -t nfs 192.168.194.134:/data/www/html /usr/share/nginx/html/
 # 验证 cat /usr/share/nginx/html/index.html

2.3 启动 Nginx

systemctl start nginx

2.4 测试访问

在浏览器中访问 http://192.168.194.131，应显示欢迎页面。

步骤 3：搭建 DNS 服务器（dns-server）

1、安装bind

[root@dns ~]# dnf install bind -y

2、配置/etc/named.conf

[root@dns ~]# vim /etc/named.conf

文件的内容如下：

options {
        listen-on port 53 { 127.0.0.1; 192.168.194.135; };
        directory       "/var/named";
        dump-file       "/var/named/data/cache_dump.db";
        statistics-file "/var/named/data/named_stats.txt";
        memstatistics-file "/var/named/data/named_mem_stats.txt";
        secroots-file   "/var/named/data/named.secroots";
        recursing-file  "/var/named/data/named.recursing";
        allow-query     { localhost; 192.168.194.0/24; };

        recursion yes;

        dnssec-validation no;

        managed-keys-directory "/var/named/dynamic";
        geoip-directory "/usr/share/GeoIP";

        pid-file "/run/named/named.pid";
        session-keyfile "/run/named/session.key";

        include "/etc/crypto-policies/back-ends/bind.config";
};

logging {
        channel default_debug {
                file "data/named.run";
                severity dynamic;
        };
};

zone "." IN {
        type hint;
        file "named.ca";
};

include "/etc/named.rfc1912.zones";
include "/etc/named.root.key";

3、配置区域文件

[root@dns ~]# vim /etc/named.rfc1912.zones

文件的内容如下：

zone "chengke.com" IN {
        type master;
        file "chengke.com.zone";
};

4、配置区域数据解析文件

[root@dns ~]# cp -p /var/named/named.localhost /var/named/chengke.com.zone
[root@dns ~]# vim /var/named/chengke.com.zone

文件内容如下：

$TTL 1D
@       IN SOA  ns1 root.chengk.com. (
                                        0       ; serial
                                        1D      ; refresh
                                        1H      ; retry
                                        1W      ; expire
                                        3H )    ; minimum
        IN      NS      ns1
ns1     IN      A       192.168.194.135    # 本机IP
www     IN      A       192.168.194.131    # Nginx所在虚拟机IP

5、语法校验

[root@dns ~]# named-checkconf -i /etc/named.conf

[root@dns ~]# named-checkzone chengke.com /var/named/chengke.com.zone
zone chengke.com/IN: loaded serial 0
OK

6、启动服务

[root@dns ~]# systemctl start named

7、解析验证

[root@dns ~]# dig -t A www.chengke.com @192.168.194.135

步骤 4：搭建 LVS + Keepalived（主备）

4.0 系统使用LVS-DR 模式配置

在 DR 模式下，如果后端真实服务器（Nginx）也响应了 VIP 的 ARP 请求，会导致网络冲突，VIP 无法正常工作。

由于采用 DR 模式，必须在 Nginx 服务器 (web1) 上配置内核参数，防止其抢占 VIP。

在 web1 上执行：

echo "net.ipv4.conf.lo.arp_ignore = 1" >> /etc/sysctl.conf
echo "net.ipv4.conf.lo.arp_announce = 2" >> /etc/sysctl.conf
echo "net.ipv4.conf.all.arp_ignore = 1" >> /etc/sysctl.conf
echo "net.ipv4.conf.all.arp_announce = 2" >> /etc/sysctl.conf
sysctl -p

4.1 安装 LVS 和 Keepalived

在 lvs-master 和 lvs-backup 上执行：

dnf install -y ipvsadm keepalived

创建lvs的配置文件

ipvsadm-save -n > /etc/sysconfig/ipvsadm

启动ipvsadm

 systemctl start ipvsadm

查看有无规则

ipvsadm -Ln

4.2 配置 LVS（ipvsadm）

在 lvs-master 上配置（先手动测试）

 # 清空现有规则
 ipvsadm -C
 ​
 # 添加虚拟服务（VIP:192.168.194.100:80）
 ipvsadm -A -t 192.168.194.100:80 -s rr
 ​
 # 添加真实服务器
 ipvsadm -a -t 192.168.194.100:80 -r 192.168.194.131:80 -m

-m 表示 NAT 模式（DR 模式更高效，但需修改 MAC，此处简化）

4.3 配置 Keepalived（主节点）

先备份，再编辑

 [root@lvs-master ~]# cp /etc/keepalived/keepalived.conf{,.bak}
 [root@lvs-master ~]# vim /etc/keepalived/keepalived.conf

编辑 /etc/keepalived/keepalived.conf（lvs-master）

global_defs {
    router_id LVS_master
 }
 ​
 vrrp_instance VI_1 {
     state MASTER
     interface ens160
     virtual_router_id 51
     priority 100
     advert_int 1
     authentication {
         auth_type PASS
         auth_pass 1111
     }
     virtual_ipaddress {
         192.168.194.100
     }
 }
 ​
 virtual_server 192.168.194.100 80 {
     delay_loop 6
     lb_algo rr
     lb_kind DR
     protocol TCP
 ​
     real_server 192.168.194.131 80 {
         weight 1
         TCP_CHECK {
             connect_port 80
             connect_timeout 3
             retry 3
             delay_before_retry 3
         }
     }
 }

4.4 配置 Keepalived（备节点）

在 lvs-backup 上配置 /etc/keepalived/keepalived.conf

global_defs {
    router_id LVS_backup
 }
 ​
 vrrp_instance VI_1 {
     state BACKUP
     interface ens160
     virtual_router_id 51
     priority 90
     advert_int 1
     authentication {
         auth_type PASS
         auth_pass 1111
     }
     virtual_ipaddress {
         192.168.194.100
     }
 }
 ​
 virtual_server 192.168.194.100 80 {
     delay_loop 6
     lb_algo rr
     lb_kind DR
     protocol TCP
 ​
     real_server 192.168.194.131 80 {
         weight 1
         TCP_CHECK {
             connect_port 80
             connect_timeout 3
             retry 3
             delay_before_retry 3
         }
     }
 }

4.5 启动 Keepalived

systemctl start keepalived
ip add # 查看是否有虚拟IP

此时 VIP 应出现在 lvs-master 上，可通过 ip addr show 查看。

五、测试验证

1. 在客户端测试访问：

   curl http://192.168.194.100   # 可以访问

   或通过 DNS（如果测试lvs-master或者lvs-backup都需要将DNS改为192.168.194.135）：

    [root@web1 ~]# nmcli d show ens160 | grep DNS
    IP4.DNS[1]:                             223.5.5.5
    # 修改DNS地址
    [root@web1 ~]# nmcli c m ens160 ipv4.dns 192.168.194.135
    [root@web1 ~]# nmcli c up ens160
    Connection successfully activated (D-Bus active path: /org/freedesktop/NetworkManager/ActiveConnection/3)
    # 验证修改
    [root@web1 ~]# nmcli d show ens160 | grep DNS
    IP4.DNS[1]:                             192.168.194.135
    # 最后验证测试
    curl www.chengke.com

2. 关闭 lvs-master，观察 VIP 是否自动切换到 lvs-backup

3. 检查 ipvsadm -ln 查看负载均衡状态

4. 修改 NFS 上的内容，确认所有 Nginx 服务器都能同步更新

5. 故障切换测试 (High Availability Test)

模拟主节点宕机：

# 在 lvs-master 上执行
systemctl stop keepalived
# 或者直接切断网卡
ip link set ens160 down

观察现象：

1、等待约 3-6 秒（心跳超时）。

2、在 lvs-backup 上执行 ip addr，确认 VIP (192.168.194.100) 已漂移到备节点。

3、再次 curl http://192.168.194.100，服务依然正常，业务未中断。
