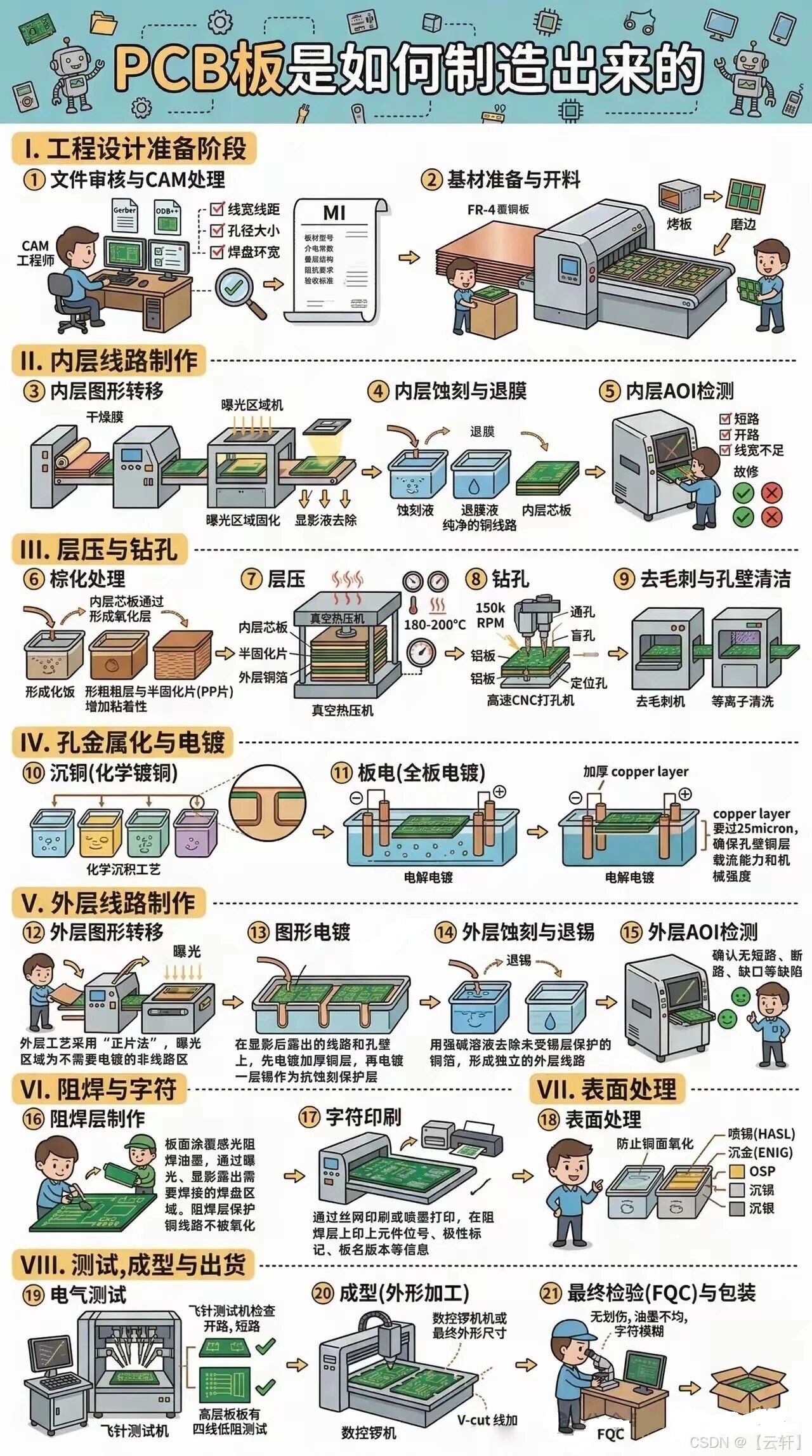

PCB（Printed Circuit Board，印刷电路板）是电子产品的核心基础部件，几乎所有电子设备都离不开它。那么，一块PCB究竟是如何从设计图纸变成实际产品的呢？以下将按照制造流程的八个主要阶段，为您逐一讲解。
一、工程设计准备阶段
PCB制造的第一步并不是直接上机器，而是进行工程设计与准备。
- 文件审核与CAM处理：工程师首先对设计文件进行审核，检查线宽线距、孔径大小、焊盘环宽、阻抗要求等是否符合生产规范。随后通过CAM（计算机辅助制造）系统进行优化处理，生成生产所需的MI（制造指令）。
- 基材准备与开料：常用的基材是FR-4覆铜板。开料后，板材需经过烤板、磨边等预处理，以确保尺寸稳定和表面平整。
二、内层线路制作
内层线路是PCB多层结构的基础。
- 内层图形转移：在内层芯板上贴附干燥膜，通过曝光区域固化，显影后形成线路图案。
- 内层蚀刻与退膜：使用蚀刻液去除未受保护的铜箔，随后用退膜液去除固化膜，留下纯净的铜线路。
- 内层AOI检测：通过自动光学检测设备检查是否存在短路、开路、线宽不足等缺陷，必要时进行修补。
三、层压与钻孔
多层板需要将多个内层芯板压合在一起。
- 棕化处理：在内层铜表面形成氧化层，增加与半固化片（PP片）的粘着力。
- 层压：将内层芯板、半固化片、外层铜箔叠合后，放入真空热压机中，在180-200°C高温高压下压合成一体。
- 钻孔：使用高速CNC打孔机钻出通孔、盲孔和定位孔，转速可达150k RPM。
- 去毛刺与孔壁清洁：通过去毛刺机和等离子清洗，去除孔内毛刺和污染物。
四、孔金属化与电镀
钻孔后，需要在孔壁上沉积铜层，以实现层间电气连接。
- 沉铜（化学镀铜）：通过化学沉积工艺在孔壁上形成一层薄铜。
- 板电（全板电镀）：再通过电解电镀加厚铜层，通常需要达到25微米以上，以确保载流能力和机械强度。
五、外层线路制作
外层的线路制作采用"正片法"。
- 外层图形转移：曝光显影后，露出需要电镀的线路和孔壁区域。
- 图形电镀：在露出的区域先电镀加厚铜层，再电镀一层锡作为抗蚀刻保护层。
- 外层蚀刻与退锡：用强碱溶液去除未受锡层保护的铜箔，形成独立的外层线路，最后去除锡层。
- 外层AOI检测：再次使用AOI确认无短路、断路、缺口等缺陷。
六、阻焊与字符
- 阻焊层制作：在板面涂覆感光阻焊油墨，曝光显影后露出需要焊接的焊盘区域。阻焊层保护铜线路不被氧化或短路。
- 字符印刷：通过丝网印刷或喷墨打印，在阻焊层上印上元件位号、极性标记、板名、版本等信息。
七、表面处理
为防止焊盘氧化并提高可焊性，需要对焊盘进行表面处理。常见方式包括：
- 喷锡（HASL）
- 沉金（ENIG）
- OSP
- 沉锡
- 沉银
八、测试、成型与出货
- 电气测试：使用飞针测试机或四线低阻测试机检查开路、短路等电气性能，高层板尤其严格。
- 成型（外形加工）：通过数控锣机或V-cut切割，完成最终外形尺寸。
- 最终检验（FQC）与包装：检查板面是否有划伤、油墨不均、字符模糊等问题，合格后包装出货。
通过以上八个阶段，一张原始覆铜板就变成了精密可靠的PCB，准备进入电子装配流程。每一个环节都需要严格控制和精密操作，才能保证最终产品的质量与性能。
