【数字孪生实战案例】如何配置下拉菜单交互逻辑,实现点击选项自动切换展示图片、视频及监控画面?~山海鲸可视化

在可视化项目搭建中,常需通过下拉菜单实现素材切换展示。本文详解配置方法,帮助快速设置点击下拉选项,联动自动加载并展示对应图片、视频文件与实时监控画面,实现简洁直观的交互预览效果。

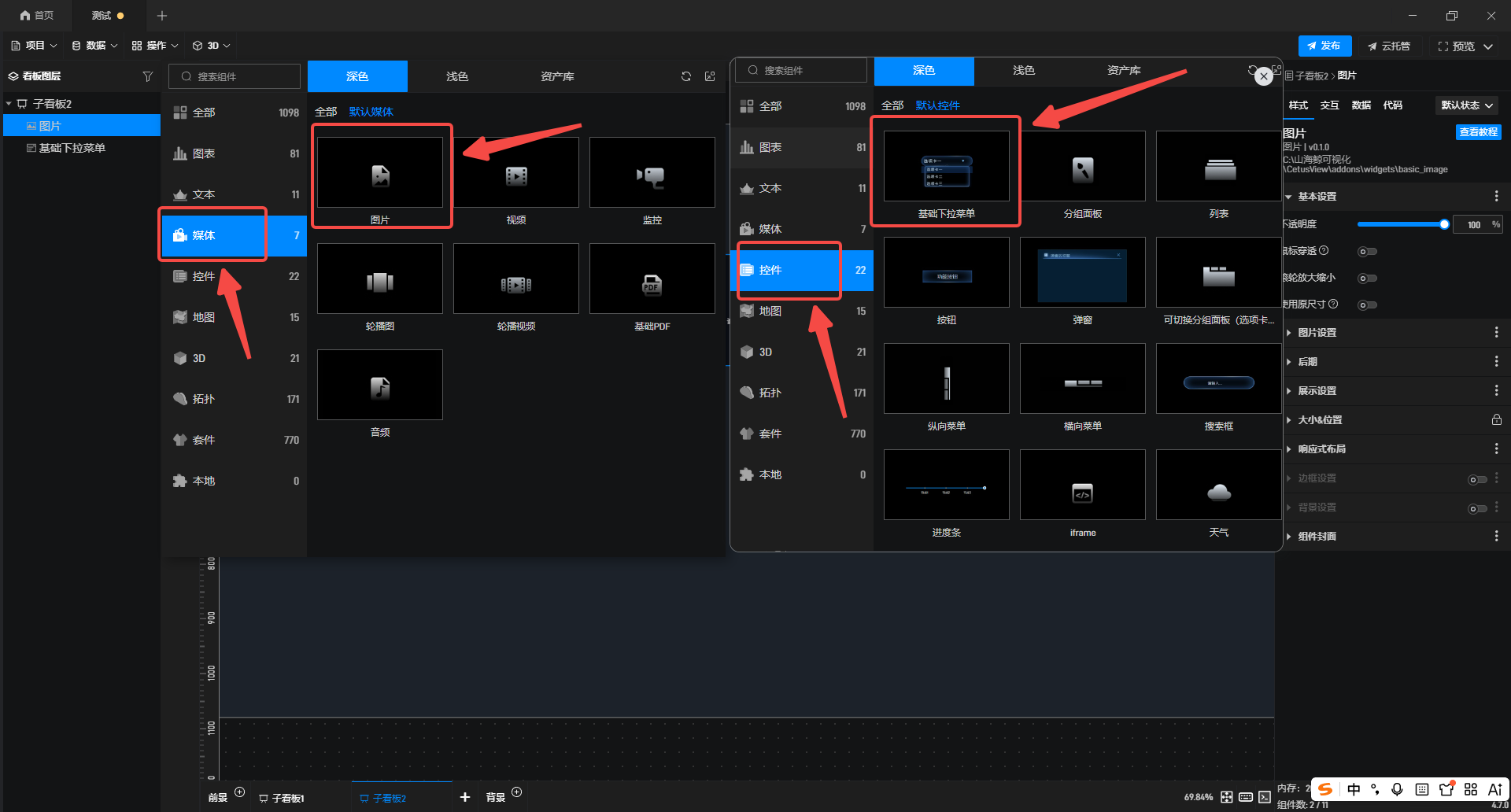

1.在左侧组件库内添加**"基础下拉菜单"** 和**"图片"** 组件至项目中, 实际场景中也可替换为**"监控"** 或者**"视频"**组件,下文以图片组件为例进行讲解。

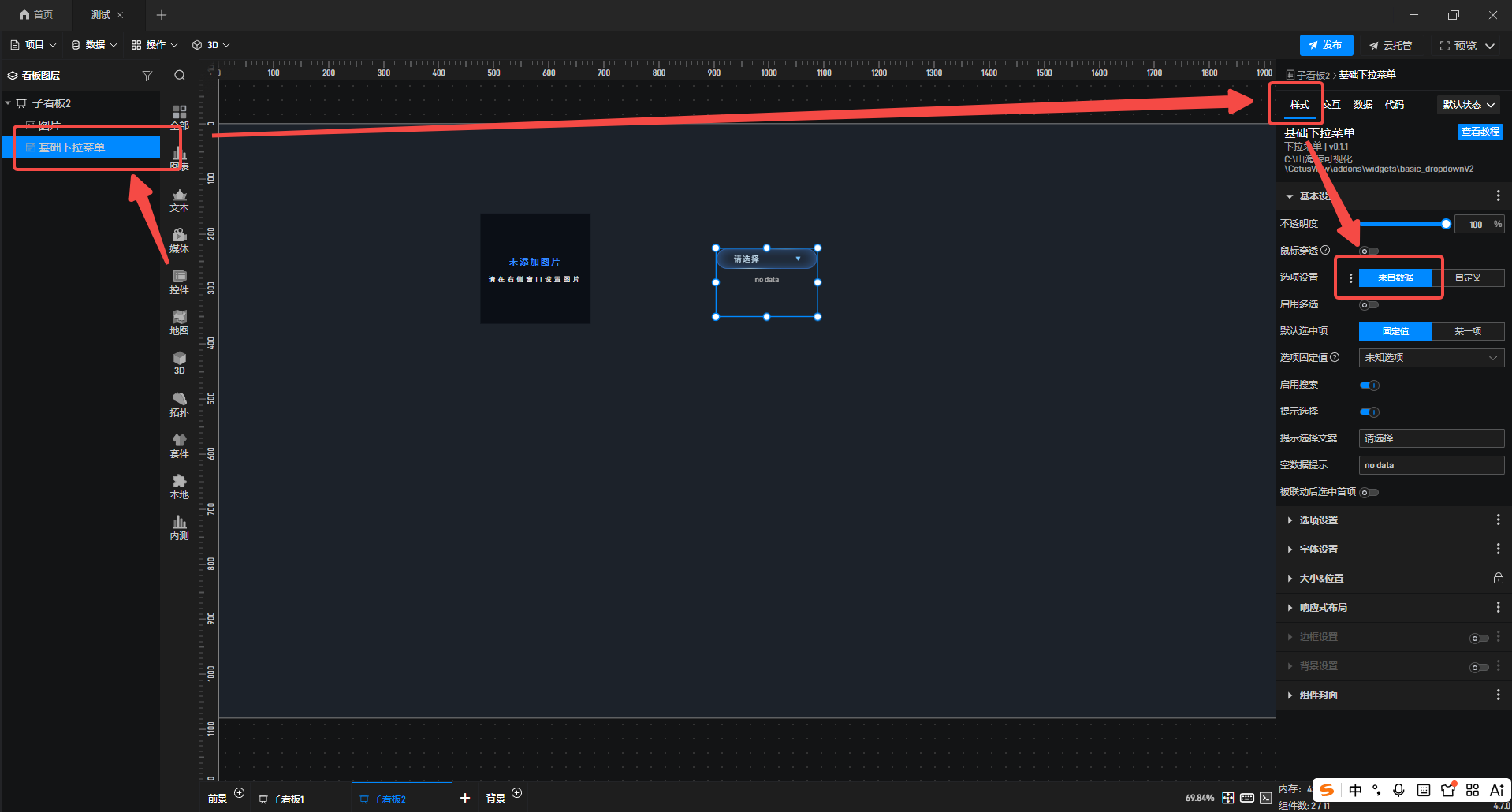

2.选中基础下拉菜单,在右侧**"样式"** 配置栏下,选项设置修改为**"来自数据"**。

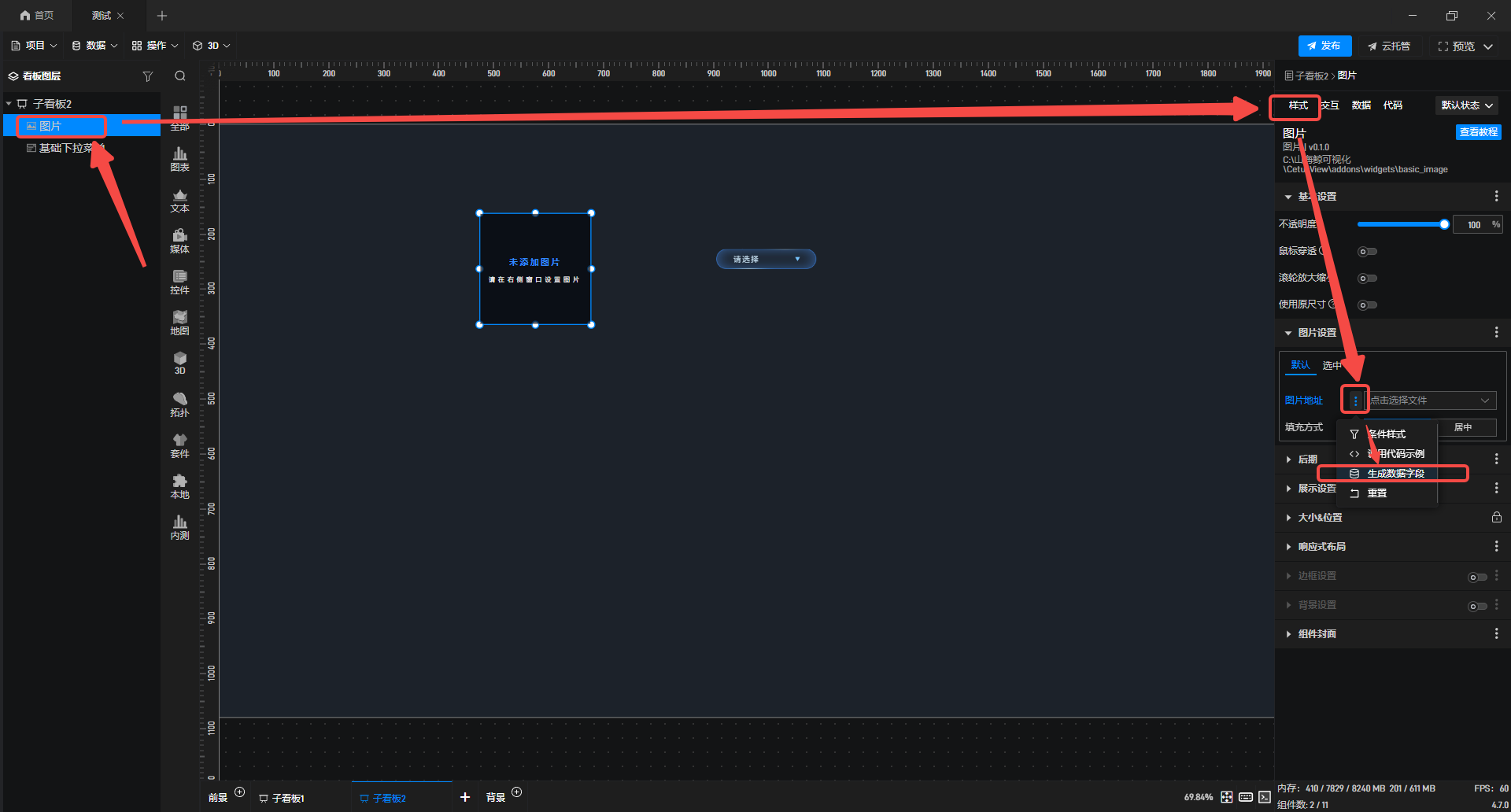

选中图片组件,在右侧**"样式"** 配置栏中找到**"图片地址"** ,点击其**"扩展选项"** 并选择**"生成数据字段"**。

这里图片地址需要转换为网络地址,可以参考此教程:如何将本地图片生成网络地址? - 数字孪生可视化产品交流社区

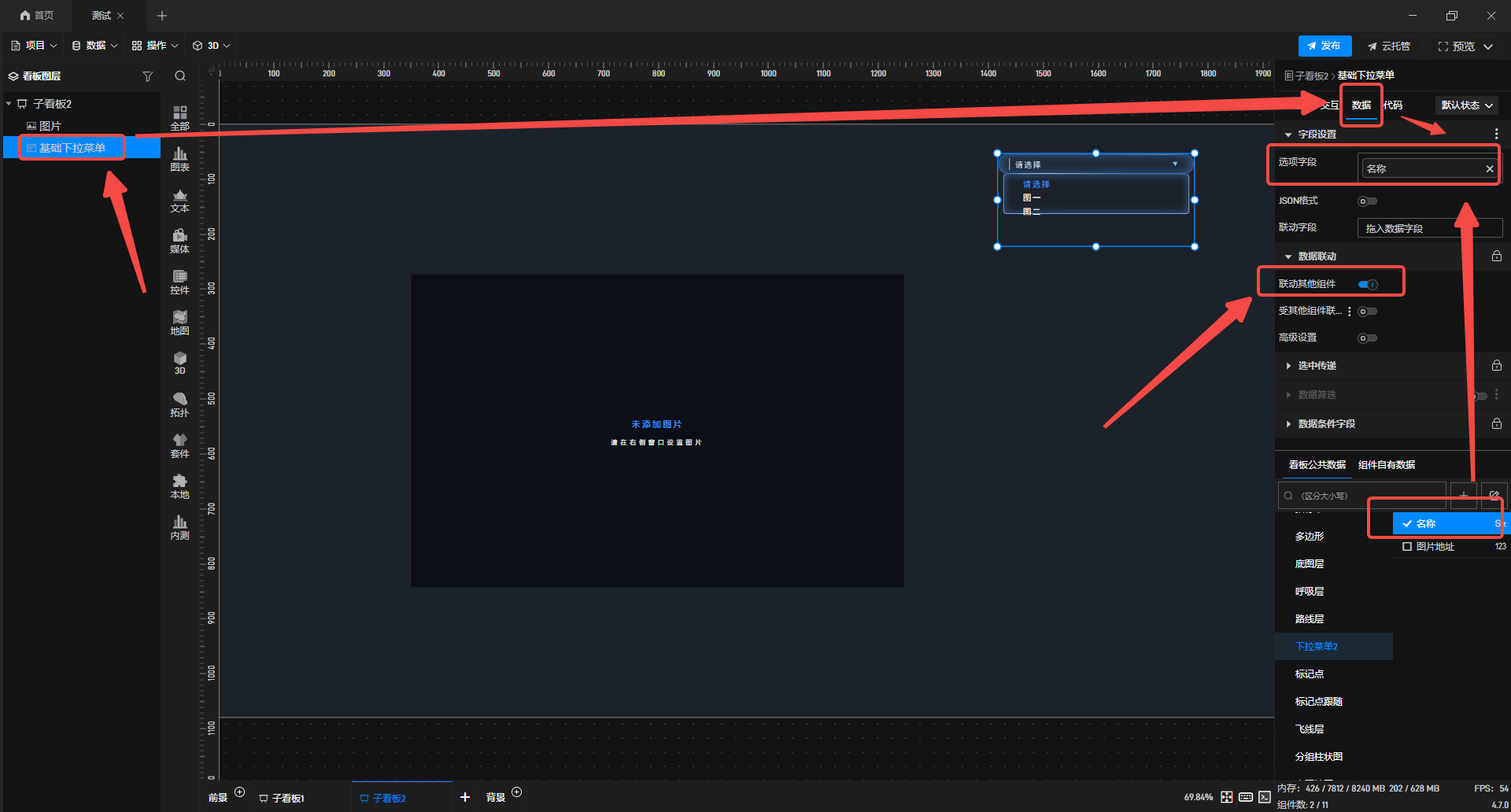

3.选中基础下拉菜单,在**"数据"** 配置栏勾选相应的数据,同时开启**"联动其他组件"**。

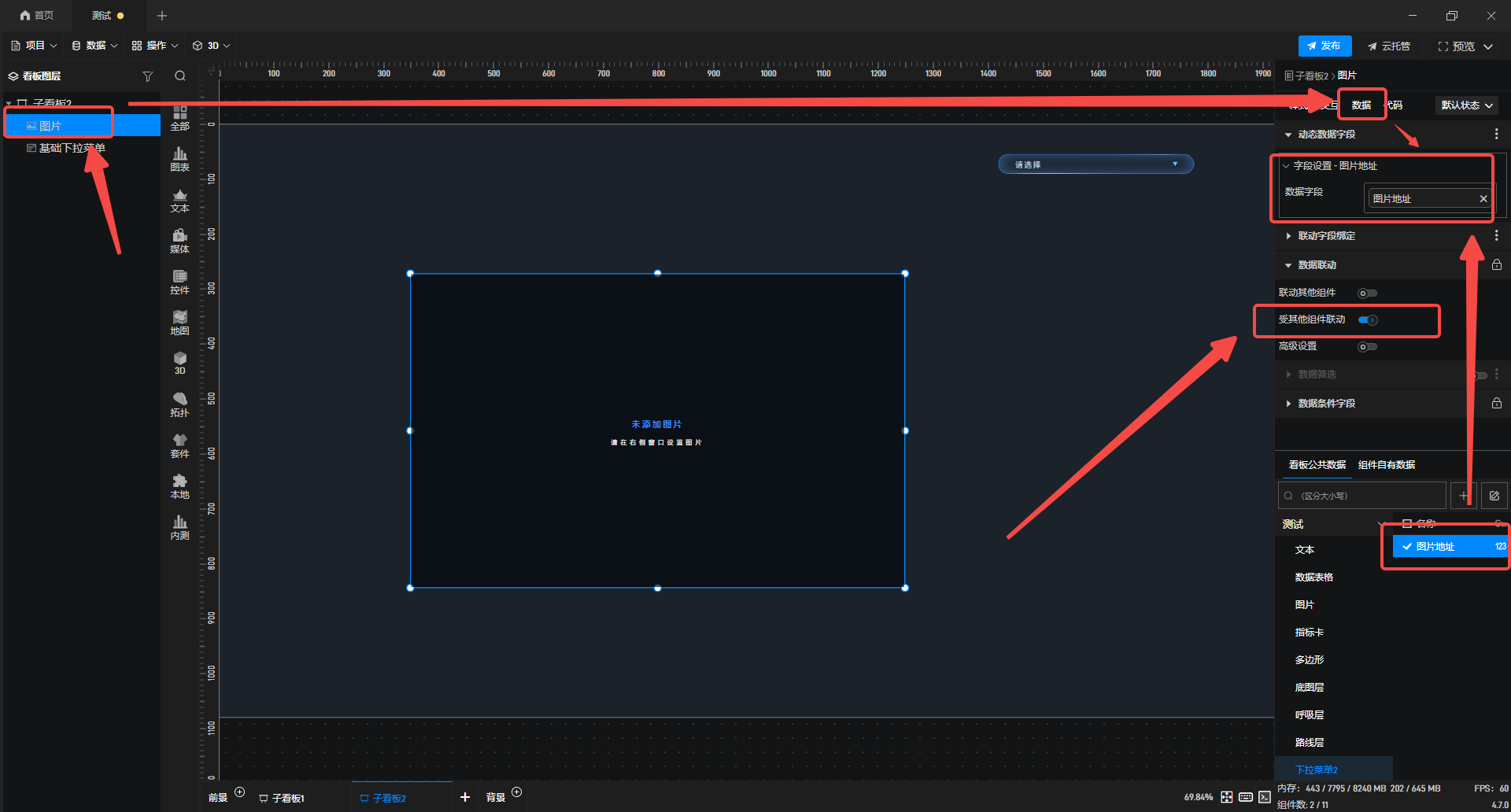

接着选中图片,在**"数据"** 配置栏勾选相应的数据,同时开启**"受其他组件联动"**。

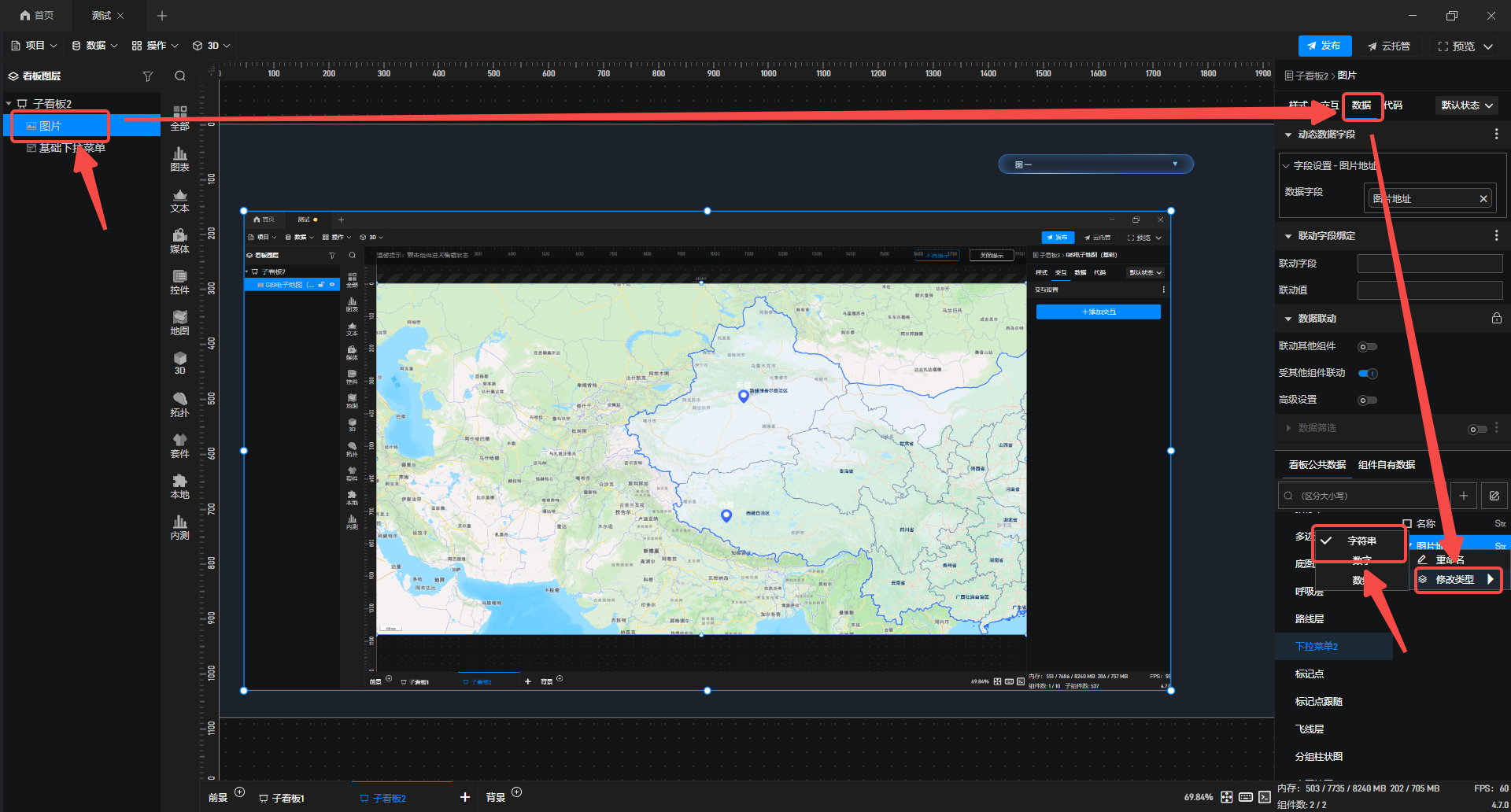

4.选中图片组件,切换至**"数据"** 配置栏,右键勾选对应字段名称,将字段类型修改为**"字符串"**格式。

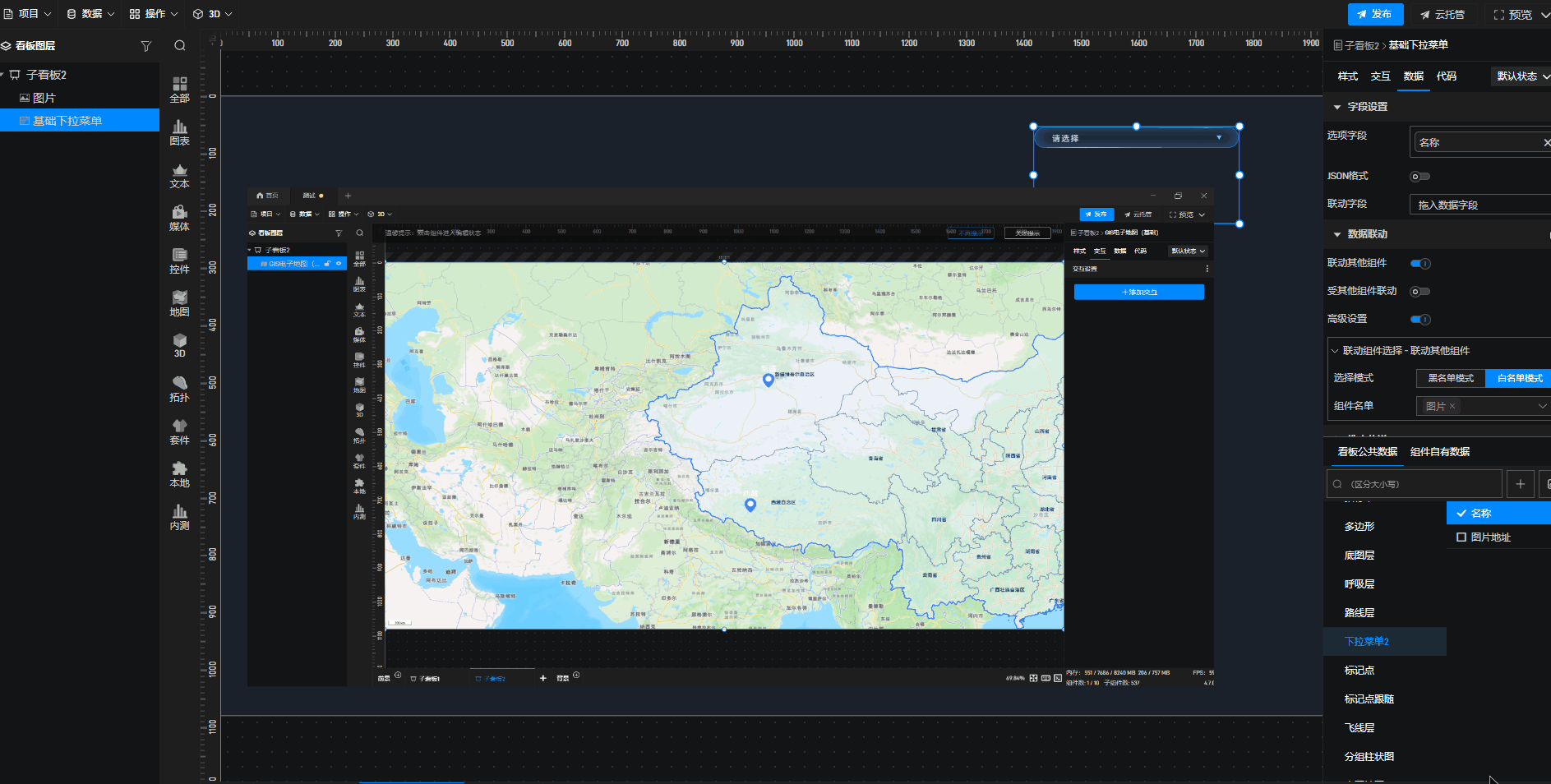

展示效果如下:
